Cách Tính Lực Xi Lanh Khí Nén Công Thức & Ví Dụ Chi Tiết

Việc tính lực xi lanh không thể chỉ dừng lại ở công thức cơ bản. Bỏ qua các yếu tố thực tế như hiệu suất và hệ số an toàn sẽ khiến lựa chọn của bạn trở nên rủi ro và tốn kém. Điều này không chỉ dẫn đến việc máy móc vận hành thiếu ổn định mà còn có thể gây ra hỏng hóc bất ngờ, ảnh hưởng trực tiếp đến tiến độ và chi phí sản xuất.

Tại sao hiểu rõ việc tính toán lực xi lanh lại quan trọng?

Trong bất kỳ hệ thống tự động hóa nào, việc lựa chọn đúng cơ cấu chấp hành là yếu tố quyết định đến sự thành công của cả dây chuyền. Đối với xi lanh khí nén, việc tính toán chính xác lực không chỉ là một bước kỹ thuật đơn thuần, mà còn là nền tảng cho sự ổn định và hiệu quả lâu dài.

• Chọn đúng: Đảm bảo xi lanh sinh ra đủ lực để vận hành tải, thắng được mọi lực cản như ma sát và quán tính. Nếu chọn xi lanh quá yếu, hệ thống sẽ không hoạt động hoặc vận hành chập chờn, gây đình trệ sản xuất.

• Tránh lãng phí: Một xi lanh có đường kính lớn hơn mức cần thiết không chỉ gây tốn kém chi phí đầu tư ban đầu mà còn tiêu thụ nhiều năng lượng (khí nén) hơn trong suốt vòng đời hoạt động, trực tiếp làm tăng chi phí vận hành.
• Tối ưu hiệu suất: Khi xi lanh được chọn đúng, nó sẽ hoạt động trong dải hiệu suất tốt nhất, giúp toàn bộ hệ thống máy móc vận hành ổn định, bền bỉ và giảm thiểu rủi ro hư hỏng không đáng có.

Nguyên lý nền tảng: Áp suất tạo ra lực như thế nào?

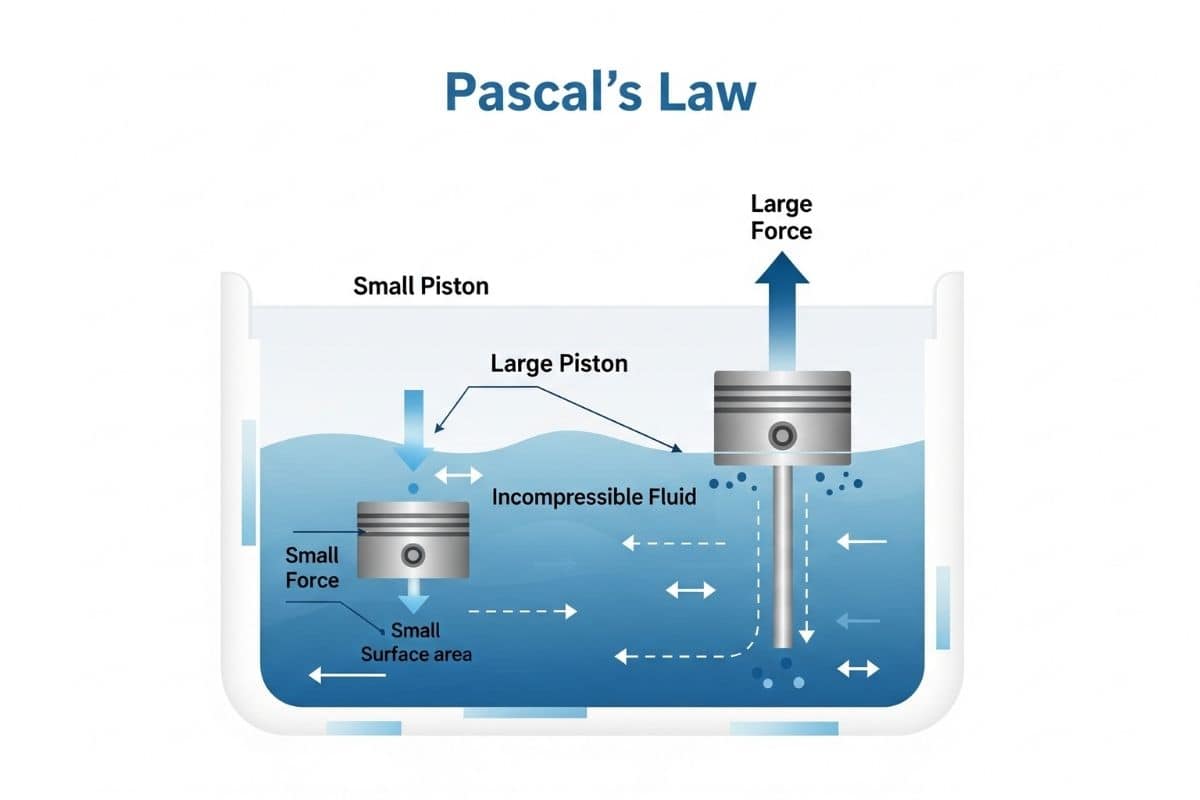

Về cơ bản, xi lanh khí nén hoạt động dựa trên một trong những nguyên lý vật lý kinh điển nhất: Định luật Pascal. Định luật này phát biểu rằng áp suất tác dụng lên một chất khí trong một không gian kín sẽ được truyền đi nguyên vẹn theo mọi hướng.

Trong xi lanh, khí nén được đưa vào buồng chứa, tạo ra một áp suất (P) tác động lên toàn bộ bề mặt bên trong, bao gồm cả bề mặt của piston. Lực (F) sinh ra chính là kết quả của áp suất đó tác động lên một diện tích (A) nhất định của piston. Mối quan hệ này được thể hiện qua công thức F = P x A.

Công thức Tính Lực Xi Lanh Khí Nén

Để áp dụng vào thực tế, chúng ta cần cụ thể hóa công thức F = P x A cho hai trường hợp phổ biến nhất của xi lanh: khi piston đi ra (lực đẩy) và khi piston đi vào (lực kéo).

1. Bảng Chú Giải Các Đại Lượng

Trước khi đi vào công thức, hãy cùng thống nhất về các ký hiệu và đơn vị.

Ký hiệu	Ý nghĩa	Đơn vị kỹ thuật phổ biến	Đơn vị quy đổi (tham khảo)
F	Lực do xi lanh tạo ra	N (Newton)	1 kgf ≈ 9.81 N
P	Áp suất hệ thống khí nén	bar	1 bar ≈ 1.02 kgf/cm² ≈ 0.1 MPa
D	Đường kính trong của xi lanh (đường kính piston)	mm (milimet)	10 mm = 1 cm
d	Đường kính của cần (ty) piston	mm (milimet)

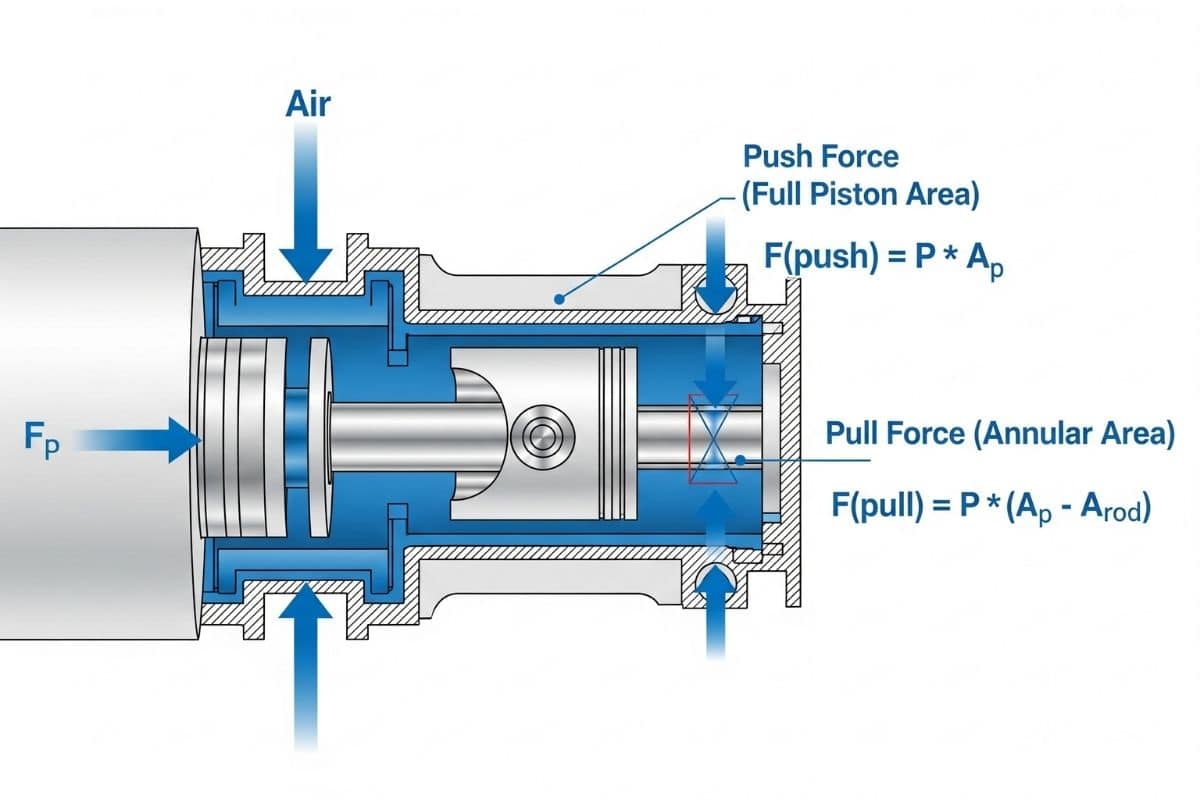

2. Công Thức Tính Lực Đẩy (Khi Piston Đi Ra)

Khi piston đi ra, toàn bộ diện tích bề mặt của nó sẽ nhận áp suất từ khí nén. Do đó, diện tích chịu lực (A) là diện tích của một hình tròn có đường kính D.

Công thức: F(đẩy) = P x (π x D²)/4

Để áp dụng công thức một cách hiệu quả, bạn cần kết hợp với việc chọn loại xi lanh khí nén phù hợp nhằm đảm bảo lực tính toán đáp ứng đúng yêu cầu thực tế.

3. Công Thức Tính Lực Kéo (Khi Piston Đi Vào)

Khi piston đi vào, phía cần piston cũng chịu tác động của áp suất. Vì vậy, diện tích bề mặt chịu lực hiệu dụng bị giảm đi, chỉ còn là diện tích hình vành khăn (phần diện tích piston trừ đi diện tích cần piston).

Công thức: F(kéo) = P x (π x (D² – d²))/4

Các yếu tố quyết định lực thực tế

Các công thức trên cho chúng ta lực trên lý thuyết. Tuy nhiên, trong môi trường công nghiệp, luôn có những yếu tố ảnh hưởng làm giảm lực thực tế mà xi lanh có thể tạo ra. Việc tính đến các yếu tố này thể hiện kinh nghiệm và sự cẩn trọng của một kỹ sư.

1. Hiệu suất & lực ma sát

Bất kỳ chuyển động cơ học nào cũng tồn tại ma sát. Bên trong xi lanh, lực ma sát sinh ra giữa các bộ phận làm kín (gioăng, phớt) và thành xi lanh. Lực này chống lại chuyển động của piston và làm giảm lực đầu ra. Để bù trừ, chúng ta sử dụng khái niệm Hiệu suất (η). Hiệu suất của xi lanh khí nén mới, chất lượng tốt thường nằm trong khoảng 80% – 95%.

Công thức tính lực thực tế: F(thực tế) = F(lý thuyết) x Hiệu suất (η)

2. Tải trọng & hệ số an toàn

Không bao giờ chọn một xi lanh có lực thực tế vừa bằng với tải trọng. Luôn cần một “khoảng dự phòng” để đảm bảo hệ thống hoạt động an toàn, ổn định ngay cả khi có biến động về tải hoặc áp suất. Khoảng dự phòng này gọi là Hệ số an toàn. Hệ số này thường được chọn từ 1.5 trở lên, tùy thuộc vào ứng dụng (tốc độ cao, tải va đập cần hệ số an toàn cao hơn).

Công thức chọn xi lanh: F(chọn) ≥ F(tải) x Hệ số an toàn

Để áp dụng công thức một cách hiệu quả, bạn cần kết hợp với việc chọn loại xi lanh khí nén phù hợp nhằm đảm bảo lực tính toán đáp ứng đúng yêu cầu thực tế.

Hướng dẫn tính toán lực xi lanh khí nén qua 2 ví dụ thực tế:

Lý thuyết sẽ trở nên dễ hiểu hơn khi được áp dụng vào các bài toán thực tế.

Khi đã biết lực cần thiết, bạn có thể quay lại xác định đường kính pittông (bore size) phù hợp — xem hướng dẫn chi tiết tại Cách tính đường kính xi lanh (bore size).

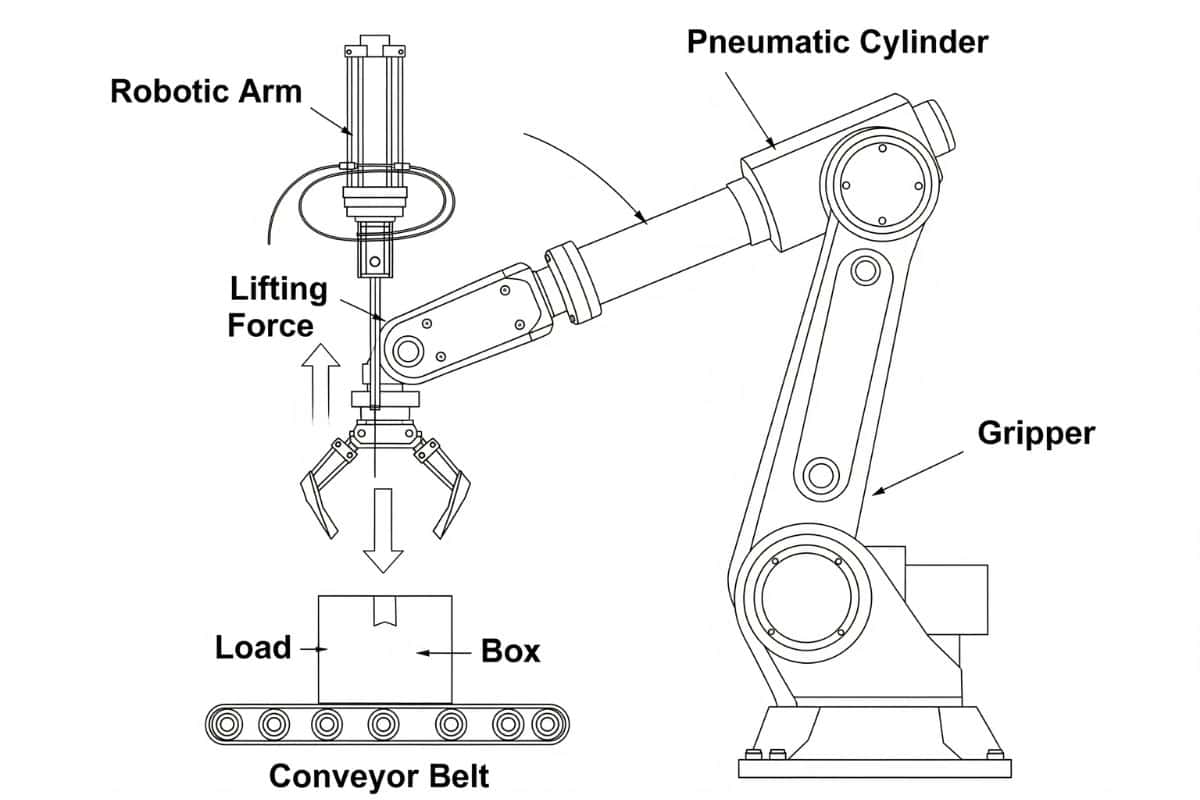

Ví dụ 1: Tính xi lanh cho cơ cấu nâng hạ sản phẩm 80kg

Bài toán: Một cơ cấu cần nâng thẳng đứng một thùng hàng nặng 80kg. Áp suất khí nén của nhà máy là 6 bar. Cần chọn xi lanh tác động kép của hãng Festo.

Phân tích:

• Đây là lực đẩy, chống lại trọng lực.

• Tải trọng (F(tải)) = 80 kgf.

• Áp suất (P) = 6 bar.

• Chọn Hệ số an toàn là 1.5 và Hiệu suất xi lanh là 90% (0.9).

Tính toán:

• Lực cần thiết (đã có an toàn): F(chọn) = 80 kgf x 1.5 = 120 kgf.

• Lực lý thuyết yêu cầu (đã tính hiệu suất): F(lý thuyết) = F(chọn) / Hiệu suất = 120 / 0.9 ≈ 133.3 kgf.

• Đổi đơn vị để tính toán: P = 6 bar ≈ 6.12 kgf/cm².

• Suy ra diện tích piston cần thiết: A = F(lý thuyết) / P = 133.3 / 6.12 ≈ 21.78 cm².

• Tính đường kính piston D: A = (π x D²)/4 => D = √(4 x A / π) = √(4 x 21.78 / π) ≈ 5.26 cm = 52.6 mm.

Kết luận: Cần chọn xi lanh có đường kính piston lớn hơn hoặc bằng 52.6 mm. Tra catalogue của Festo, ta chọn model tiêu chuẩn gần nhất là xi lanh DNC-63 (đường kính 63 mm).

Ví dụ 2: Tính xi lanh cho máy kẹp chi tiết

Bài toán: Một máy gia công cần kẹp chặt một chi tiết với lực kẹp yêu cầu là 400 N. Áp suất hệ thống là 5 bar. Cần chọn xi lanh của hãng SMC.

• Phân tích:

• Đây là lực kéo, piston đi vào để kẹp.

• Tải trọng (F(tải)) = 400 N.

• Áp suất (P) = 5 bar ≈ 0.5 MPa = 0.5 N/mm².

• Chọn Hệ số an toàn 1.5, Hiệu suất 90%.

Tính toán:

• Lực cần thiết: F(chọn) = 400 N x 1.5 = 600 N.

• Lực kéo lý thuyết yêu cầu: F(lý thuyết) = 600 / 0.9 ≈ 667 N.

• Tra bảng catalogue của SMC hoặc dùng công thức ngược để tìm xi lanh phù hợp. Giả sử ta thử với xi lanh dòng CJ2 có D=40mm, d=16mm:

• Diện tích hiệu dụng: A = (π x (40² – 16²))/4 ≈ 1056 mm².

• Lực kéo lý thuyết: F(kéo) = P x A = 0.5 N/mm² x 1056 mm² = 528 N.

• So sánh: 528 N < 667 N. Xi lanh D40 không đủ lực.

Kết luận: Ta cần thử với xi lanh có đường kính lớn hơn, ví dụ như dòng C96 có D=50mm, sau đó tính toán lại để đảm bảo lực kéo lý thuyết lớn hơn 667 N.

Sau khi tính được lực cần thiết qua các ví dụ, bước quan trọng là lựa chọn cấu hình xi lanh phù hợp – xi lanh tác động đơn hay tác động kép. Tham khảo bài phân tích so sánh chi tiết về xi lanh tác động đơn & xi lanh tác động kép: thiết kế, ưu nhược điểm và ứng dụng để đối chiếu kết quả tính lực với yêu cầu hành trình, tốc độ và tính an toàn của hệ thống.

Bảng Tra Nhanh Lực Xi Lanh (Theo Áp Suất & Đường Kính)

Dưới đây là bảng tra lực đẩy và lực kéo lý thuyết (tính bằng kgf) cho một số loại xi lanh phổ biến.

(Lưu ý: Bảng chỉ mang tính tham khảo, lực kéo giả định đường kính cần piston d ≈ D/3)

Ø Piston (D)	Lực Đẩy @ 5 bar	Lực Kéo @ 5 bar	Lực Đẩy @ 6 bar	Lực Kéo @ 6 bar	Lực Đẩy @ 7 bar	Lực Kéo @ 7 bar
32 mm	41 kgf	36 kgf	49 kgf	44 kgf	57 kgf	51 kgf
40 mm	64 kgf	57 kgf	77 kgf	68 kgf	90 kgf	80 kgf
50 mm	100 kgf	89 kgf	120 kgf	107 kgf	140 kgf	125 kgf
63 mm	159 kgf	141 kgf	190 kgf	169 kgf	222 kgf	197 kgf
80 mm	256 kgf	228 kgf	307 kgf	273 kgf	358 kgf	319 kgf
100 mm	401 kgf	356 kgf	481 kgf	427 kgf	561 kgf	499 kgf

Câu Hỏi Thường Gặp (FAQ) khi tính toán lực xi lanh khí nén

Dưới đây là các câu hỏi mà người dùng thường gặp khi tính toán lực cho xi lanh khí nén

Hành trình của xi lanh có ảnh hưởng đến lực tạo ra không?

Không. Lực của xi lanh chỉ phụ thuộc vào đường kính piston và áp suất khí nén. Hành trình (stroke) chỉ quyết định quãng đường mà xi lanh có thể di chuyển, không ảnh hưởng đến lực đẩy hay lực kéo.

Tại sao lực đẩy của xi lanh luôn lớn hơn lực kéo?

Vì khi đẩy ra, toàn bộ diện tích piston được sử dụng để tạo lực. Khi kéo vào, diện tích của cần piston không tham gia tạo lực, làm cho diện tích hiệu dụng nhỏ hơn, dẫn đến lực kéo yếu hơn lực đẩy ở cùng một mức áp suất.

Sự khác biệt khi tính toán cho xi lanh tác động đơn và tác động kép là gì?

Đối với xi lanh tác động kép, bạn cần tính cả lực đẩy và lực kéo. Đối với xi lanh tác động đơn, bạn thường chỉ cần quan tâm đến lực ở một chiều làm việc (đẩy hoặc kéo), chiều còn lại do lò xo hồi về. Lực của lò xo cũng cần được tính đến vì nó sẽ làm giảm lực làm việc hiệu dụng của xi lanh.

Việc tính toán và lựa chọn xi lanh khí nén không hề phức tạp nếu bạn nắm vững quy trình 3 bước cốt lõi sau:

• Tính lực lý thuyết: Dựa vào công thức chuẩn.

• Xác định lực thực tế: Áp dụng yếu tố hiệu suất (ma sát) và hệ số an toàn.

• Lựa chọn xi lanh: Đối chiếu kết quả với catalogue của nhà sản xuất để chọn model có đường kính piston phù hợp.

Nắm vững quy trình này không chỉ giúp bạn chọn đúng thiết bị khí nén mà còn thể hiện sự chuyên nghiệp và tư duy kỹ thuật sắc bén.
