Xi Lanh Khí Nén: Hướng Dẫn Toàn Diện về Thuật Ngữ & Tiêu Chuẩn ISO

Trong các hệ thống tự động hóa công nghiệp, xi lanh khí nén (pneumatic cylinder) luôn là một cơ cấu chấp hành nền tảng, trái tim của nhiều chuyển động máy móc. Tuy nhiên, việc lựa chọn một xi lanh phù hợp giữa ma trận thông số từ các thương hiệu hàng đầu như SMC, Festo, hay Airtac là một thách thức không nhỏ. Để đưa ra quyết định chính xác, việc thông thạo ngôn ngữ kỹ thuật chuyên ngành và am hiểu các tiêu chuẩn ISO quốc tế không chỉ là một lợi thế, mà còn là yêu cầu bắt buộc đối với mỗi kỹ sư và chuyên viên kỹ thuật.

Các Thuật Ngữ Kỹ Thuật Quan Trọng Về Xi Lanh Khí Nén

Trước khi phân tích các tiêu chuẩn phức tạp, việc nắm vững cấu tạo và các thông số cơ bản của xi lanh là bước đi đầu tiên và quan trọng nhất. Đây là nền tảng để hiểu được mọi tài liệu kỹ thuật liên quan.

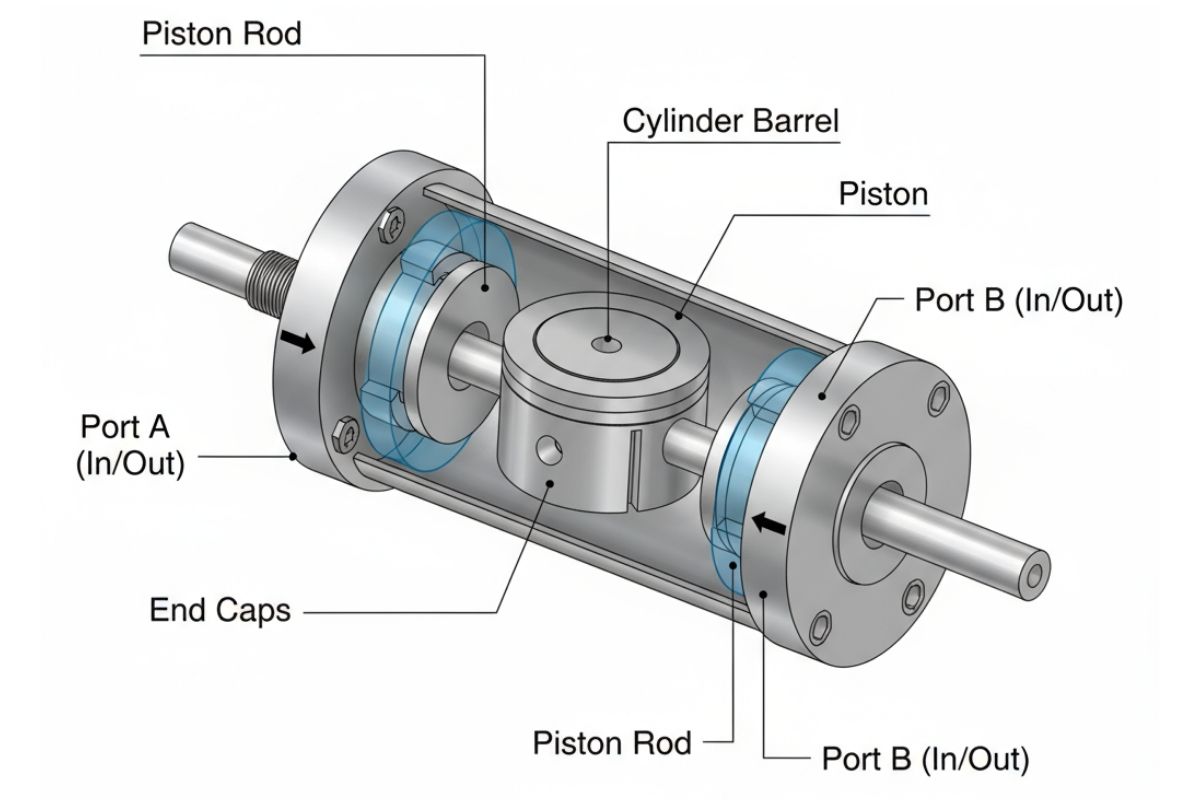

Các bộ phận cốt lõi và vai trò

Mỗi chiếc xi lanh, dù đơn giản hay phức tạp, đều được cấu thành từ các bộ phận chính với chức năng riêng biệt, phối hợp nhịp nhàng để tạo ra chuyển động:

• Nòng xi lanh (Cylinder Barrel): Là phần vỏ bên ngoài, tạo ra một không gian kín cho piston hoạt động. Vật liệu thường là hợp kim nhôm để tối ưu trọng lượng và tản nhiệt.
• Piston: Là đĩa tròn chuyển động bên trong nòng, trực tiếp nhận áp lực khí nén để tạo ra lực.
• Trục Piston (Piston Rod): Là thanh kim loại cứng, nối với piston và truyền chuyển động ra bên ngoài. Đây là bộ phận chịu mài mòn và tải trọng nhiều nhất.
• Nắp trước & sau (End Caps): Bịt kín hai đầu nòng, chứa các cổng cấp khí và các cơ cấu giảm chấn.
• Vòng làm kín (Seals): Các chi tiết bằng cao su tổng hợp, có nhiệm vụ tối quan trọng là giữ kín khí, ngăn rò rỉ và đảm bảo hiệu suất.

Các thông số vàng quyết định hiệu suất

Bốn thông số dưới đây là yếu tố quyết định trực tiếp đến khả năng làm việc và sự phù hợp của xi lanh trong một ứng dụng cụ thể:

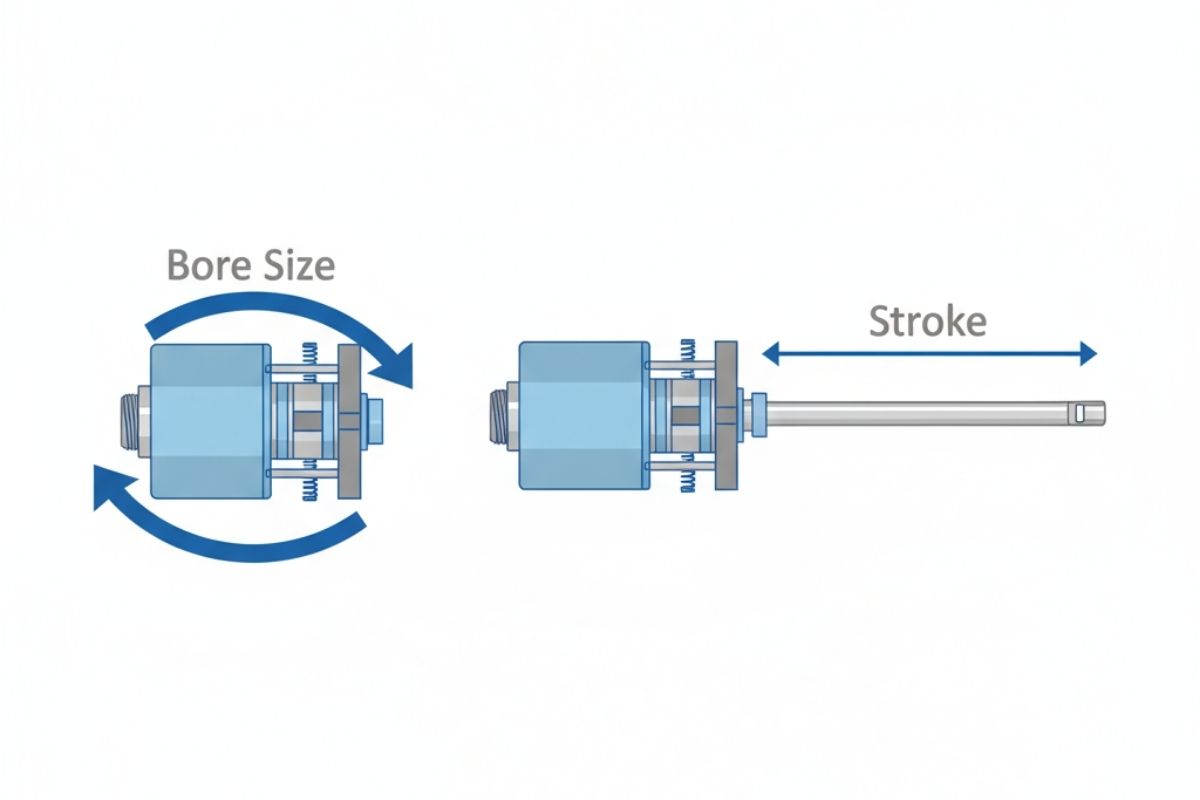

• Đường kính trong (Bore size): Là đường kính của piston, yếu tố số một quyết định lực đẩy và kéo. Bore size càng lớn, lực sinh ra càng mạnh ở cùng một mức áp suất.
• Hành trình (Stroke): Là quãng đường di chuyển tối đa của trục piston. Lựa chọn hành trình phải chính xác với yêu cầu của cơ cấu máy.
• Áp suất làm việc (Operating Pressure): Là dải áp suất khí nén mà xi lanh được thiết kế để hoạt động ổn định và an toàn nhất.
• Lực đẩy và Lực kéo (Thrust and Pull Force): Là kết quả của áp suất tác động lên diện tích piston, thể hiện sức mạnh thực tế của xi lanh.

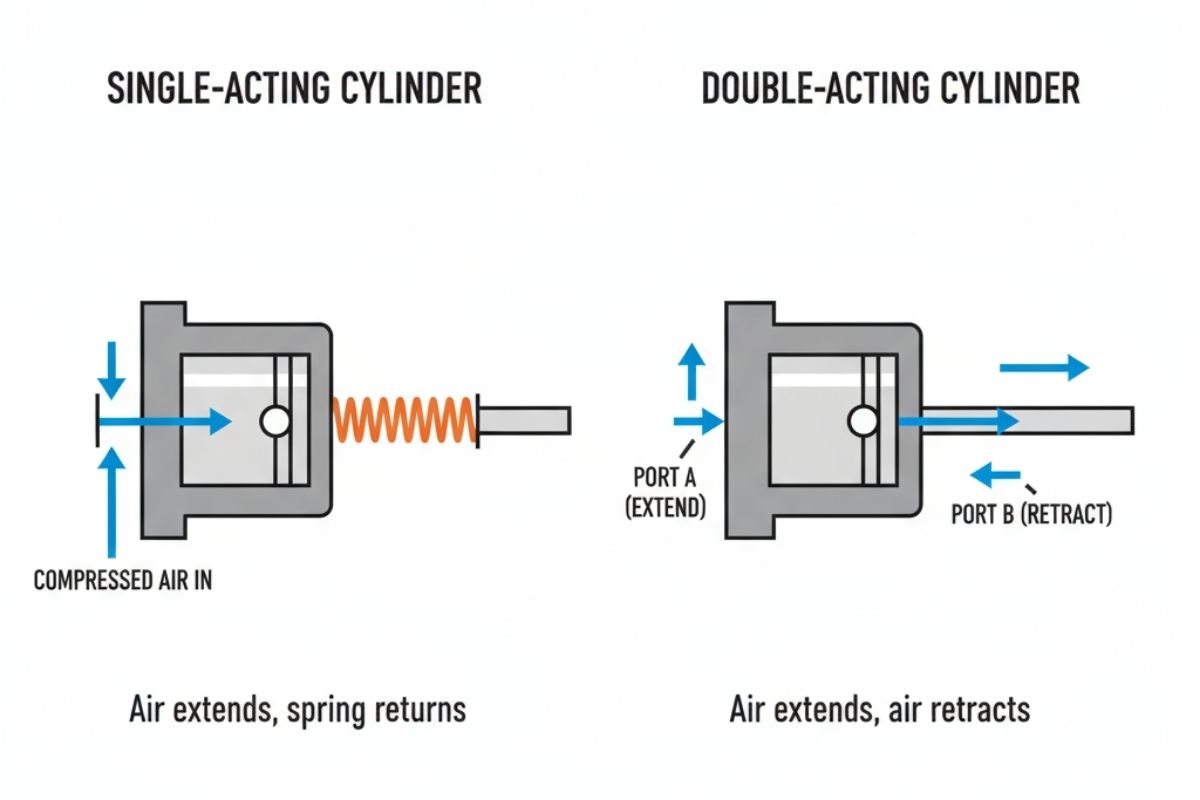

Tác động đơn vs. Tác động kép: Chọn loại nào cho ứng dụng của bạn?

Việc phân biệt rõ hai nguyên lý hoạt động này sẽ giúp bạn tối ưu hóa cả về chi phí và hiệu quả:

• Xi lanh tác động đơn (Single-Acting Cylinder): Dùng khí nén cho một chiều chuyển động, chiều còn lại hồi về bằng lò xo. Thích hợp cho các ứng dụng đơn giản như kẹp, đẩy, dập, nơi chỉ cần sinh công một phía và yêu cầu tiết kiệm khí nén.
• Xi lanh tác động kép (Double-Acting Cylinder): Dùng khí nén để kiểm soát cả hai chiều đi và về. Đây là loại phổ biến nhất, cung cấp sự điều khiển linh hoạt và lực ổn định cho hầu hết các ứng dụng tự động hóa.

Trong tài liệu tiêu chuẩn và thuật ngữ xi lanh bạn vừa đọc, phần lựa chọn phụ kiện giảm chấn là bước quan trọng để đảm bảo hành trình và tuổi thọ thiết bị. Tham khảo Giảm Chấn Xi Lanh Khí Nén: Cấu Tạo, Nguyên Lý & Cách Chọn để biết cách chọn cushion/bumper, head/rod end phù hợp theo đường kính pittông và hành trình.

Các Tiêu Chuẩn ISO Phổ Biến Cho Xi Lanh Khí Nén

Hiểu về tiêu chuẩn ISO không chỉ giúp bạn đọc catalogue, mà còn giúp bạn tự do lựa chọn nhà cung cấp và đơn giản hóa việc bảo trì, thay thế.

Tại sao tiêu chuẩn ISO lại quan trọng với kỹ sư?

Việc các nhà sản xuất tuân thủ tiêu chuẩn ISO mang lại 3 lợi ích trực tiếp cho người dùng cuối:

1. Tính Thay Thế Toàn Cầu: Xi lanh ISO 15552 của Festo có thể thay thế 100% cho xi lanh ISO 15552 của SMC về mặt kích thước lắp đặt. Điều này giúp bạn không bị phụ thuộc vào một nhà cung cấp duy nhất.
2. Đảm Bảo Chất Lượng Nền Tảng: Tiêu chuẩn quy định các yêu cầu tối thiểu về dung sai, vật liệu, giúp đảm bảo chất lượng và hiệu suất hoạt động ổn định.
3. Đơn Giản Hóa Thiết Kế & Lắp Đặt: Kỹ sư có thể thiết kế máy dựa trên kích thước chuẩn hóa mà không cần có sản phẩm thực tế trên tay.

3 tiêu chuẩn xi lanh khí nén phổ biến nhất

Dưới đây là ba “ông lớn” trong thế giới tiêu chuẩn xi lanh mà bạn sẽ thường xuyên gặp nhất:

Tiêu Chuẩn	Tên Gọi Thường Gặp	Đặc Điểm Nhận Dạng & Ứng Dụng Chính

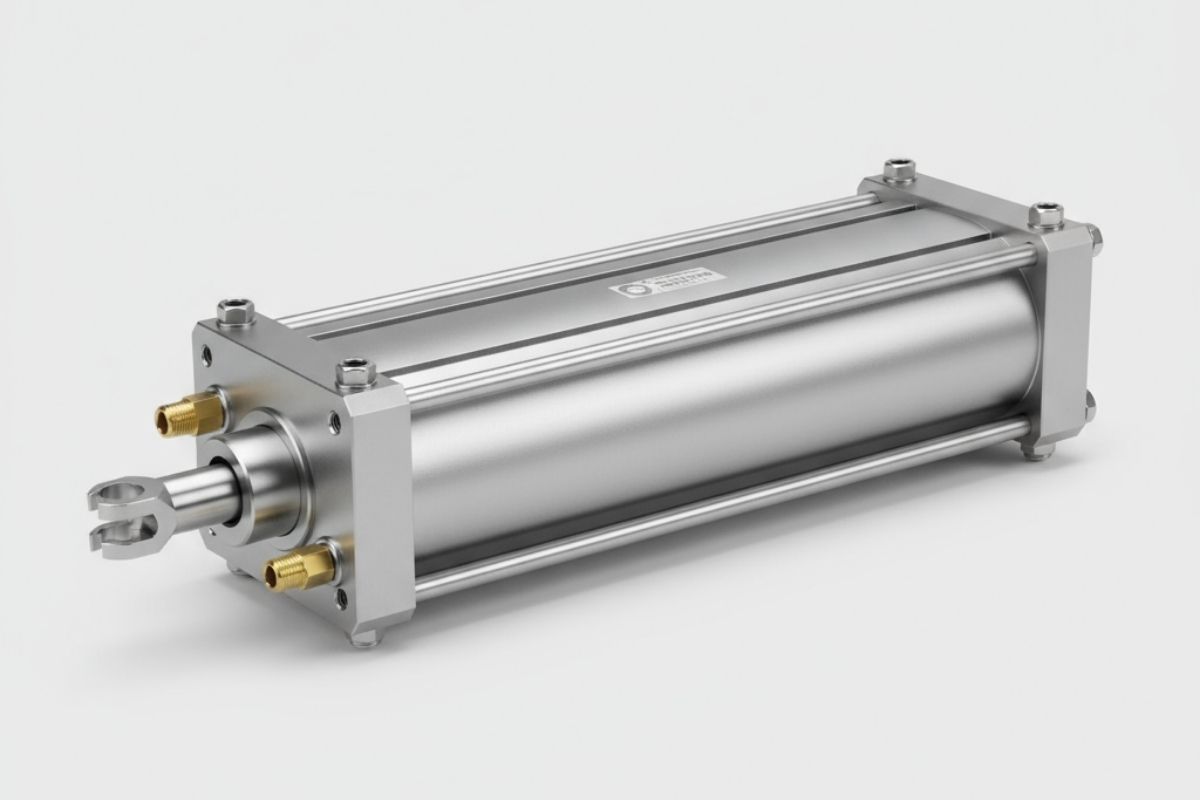

ISO 15552	Xi lanh thân vuông/profil nhôm	Thân có rãnh lắp cảm biến, kết cấu chắc chắn. Ứng dụng: Chịu tải nặng, các dây chuyền công nghiệp chủ lực.
ISO 6432	Xi lanh bút/thân tròn	Thân tròn, nhỏ gọn, tinh tế. Ứng dụng: Ngành điện tử, dệt may, các vị trí yêu cầu không gian nhỏ hẹp.
ISO 21287	Xi lanh compact	Chiều dài tổng thể cực ngắn. Ứng dụng: Các cơ cấu kẹp, định vị sản phẩm trong không gian cực kỳ hạn chế.

Vật liệu chế tạo và ảnh hưởng đến độ bền

Vật liệu là yếu tố thầm lặng quyết định tuổi thọ của xi lanh:

• Thân xi lanh (Barrel): Hợp kim nhôm định hình là lựa chọn tối ưu vì nhẹ, bền và tản nhiệt tốt.
• Trục piston (Piston Rod): Bắt buộc phải là thép C45 mạ crom cứng hoặc Inox 304 để chống mài mòn, chống cong vênh và ăn mòn.
• Vòng làm kín (Seals): Cao su NBR là tiêu chuẩn cho môi trường thông thường. Các môi trường nhiệt độ cao hoặc hóa chất đòi hỏi vật liệu cao cấp hơn như FKM (Viton).

Cách mã sản phẩm và những lỗi cần tránh

Hiểu đúng mã sản phẩm (part number) là kỹ năng then chốt để đặt hàng chính xác.

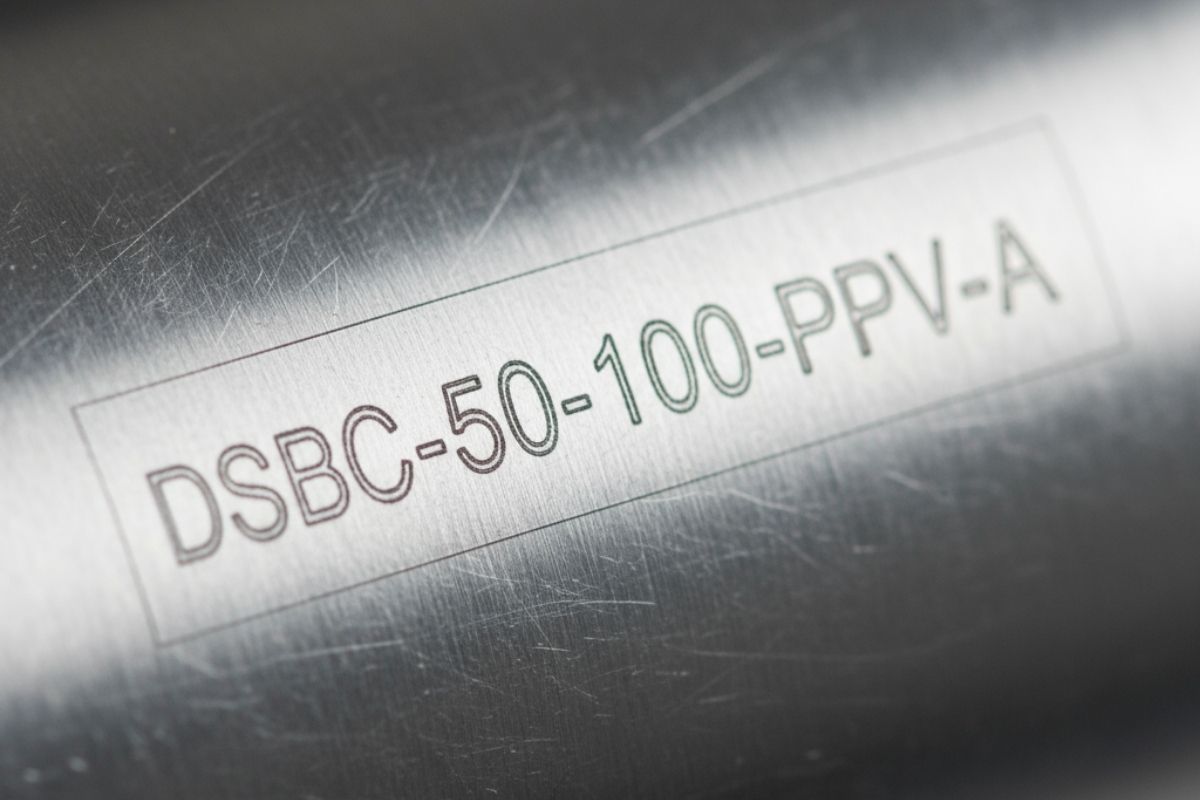

Ví dụ 1: Xi lanh Festo (Chuẩn ISO 15552)

Mã sản phẩm: DSBC-50-100-PPV-A

• DSBC: Dòng sản phẩm, tuân thủ ISO 15552.
• 50: Đường kính trong 50mm.
• 100: Hành trình 100mm.
• PPV: Tùy chọn cực kỳ quan trọng, chỉ định xi lanh có giảm chấn khí nén có thể điều chỉnh ở cả hai đầu.
• A: Mã tùy chọn riêng của nhà sản xuất.

Những lỗi chí mạng cần tránh:

• Bỏ qua mã tùy chọn: Mua xi lanh không có giảm chấn (-PPV) cho ứng dụng tốc độ cao sẽ phá hủy cơ cấu máy.
• Nhầm lẫn mã hiệu giữa các hãng: Mã DSBC của Festo không tương đương với mã CP96 của SMC dù cả hai cùng là ISO 15552.
• Suy đoán thay vì tra cứu: Luôn dùng catalogue của hãng làm tài liệu tham chiếu cuối cùng để đảm bảo mọi ký tự đều được hiểu đúng.

Trong các tiêu chuẩn xi lanh khí nén, dòng ISO 15552 được sử dụng rộng rãi nhất trong công nghiệp nhờ khả năng tương thích cao và thiết kế dễ thay thế. Bạn có thể xem thêm bài viết Xi lanh ISO 15552 là gì? Thông số, phân loại & hướng dẫn chọn để hiểu rõ cấu trúc, thông số và cách lựa chọn dòng xi lanh này cho từng ứng dụng cụ thể.

Giải đáp các câu hỏi thường gặp (FAQ)

Dưới đây là giải đáp cho một số thắc mắc phổ biến mà các kỹ sư thường gặp trong quá trình làm việc.

Sự khác biệt về chất lượng giữa xi lanh của SMC và Festo nếu cùng chuẩn ISO là gì?

Trả lời: Kích thước lắp đặt là như nhau, nhưng sự khác biệt nằm ở chất lượng của vật liệu làm kín, độ chính xác gia công, công nghệ giảm chấn, và các tùy chọn tích hợp thông minh. Các thương hiệu hàng đầu thường có tuổi thọ cao hơn trong các điều kiện vận hành khắc nghiệt.

Làm thế nào để biết một xi lanh sắp hỏng và cần bảo trì?

Trả lời: Các dấu hiệu cảnh báo sớm bao gồm: xi lanh hoạt động yếu hơn, có tiếng rít do rò rỉ khí, chuyển động giật cục không mượt mà, hoặc trục piston có dấu hiệu bị trầy xước.

Có thể dùng xi lanh ISO 15552 để thay thế cho ISO 6431 (tiêu chuẩn cũ) không?

Trả lời: Hoàn toàn có thể. Tiêu chuẩn ISO 15552 là phiên bản nâng cấp và thay thế trực tiếp cho tiêu chuẩn cũ ISO 6431, do đó chúng hoàn toàn tương thích về mặt lắp đặt.

Việc nắm vững các thuật ngữ và tiêu chuẩn ISO của xi lanh khí nén là một kỹ năng nền tảng, giúp bạn chuyển từ việc lựa chọn theo cảm tính sang lựa chọn dựa trên sự am hiểu kỹ thuật sâu sắc. Điều này không chỉ đảm bảo hệ thống hoạt động chính xác, bền bỉ mà còn tối ưu hóa chi phí và đơn giản hóa công tác bảo trì. Hy vọng rằng cẩm nang này đã cung cấp cho bạn một lộ trình rõ ràng và kiến thức hữu ích. Nếu có bất kỳ dự án nào cần tư vấn chuyên sâu hơn, đội ngũ kỹ sư giàu kinh nghiệm thực tiễn của VCCTrading luôn sẵn sàng đồng hành cùng bạn.
