Nguyên Lý Hoạt Động Của Bộ Lọc Tách Nước Khí Nén (Air Filter)

Trong động lực học chất lỏng, khí nén không đơn thuần là không khí sạch được nén lại; nó là một hỗn hợp phức tạp của các chất ô nhiễm bao gồm hơi nước, sol khí dầu (oil aerosols), vi khuẩn và các hạt bụi rắn. Khi không khí bị nén ở áp suất 7-10 bar, mật độ các hạt ô nhiễm này tăng lên gấp nhiều lần.

Nếu không được xử lý qua hệ thống lọc tách nước đạt chuẩn, sự ngưng tụ pha lỏng sẽ dẫn đến thảm họa cho các thiết bị chính xác như van điện từ (solenoid), xy lanh và các cơ cấu chấp hành khác. Việc thấu hiểu nguyên lý vận hành không chỉ giúp bảo trì tốt mà còn là chìa khóa để tối ưu hóa chi phí năng lượng cho toàn bộ nhà máy.

Tại sao khí nén luôn có nước? Phân tích động học điểm sương trong môi trường Việt Nam

Để giải quyết triệt để vấn đề, chúng ta cần nhìn vào khái niệm Điểm sương áp suất (Pressure Dew Point – PDP). Tại Việt Nam, với đặc thù nhiệt độ và độ ẩm cao, máy nén khí đóng vai trò như một “máy thu nước” khổng lồ.

Khi không khí nóng đi ra khỏi cụm đầu nén và di chuyển qua bộ làm mát (Aftercooler), nhiệt độ giảm đột ngột khiến hơi nước vượt ngưỡng bão hòa và chuyển sang pha lỏng. Một hệ thống máy nén khí 100 HP vận hành trong điều kiện 35°C với độ ẩm 80% có thể tạo ra hơn 80 lít nước ngưng tụ mỗi ngày. Nếu không có bộ lọc tách nước, lượng nước này sẽ tạo thành hỗn hợp nhầy (Sludge) cùng với dầu máy, gây ăn mòn điện hóa và tắc nghẽn hoàn toàn các thiết bị đầu cuối.

Cấu trúc phân tầng của bộ lọc khí nén công nghiệp hiện đại

Một bộ lọc khí nén tiêu chuẩn được thiết kế với cấu trúc cơ khí tối ưu hóa dòng chảy, bao gồm 3 bộ phận cốt lõi:

• Housing (Thân vỏ): Chế tạo từ hợp kim nhôm đúc hoặc thép không gỉ, được xử lý bề mặt bằng công nghệ sơn tĩnh điện chống ăn mòn hóa học từ axit trong dầu máy.
• Filter Element (Lõi lọc): Được cấu tạo từ các lớp sợi thủy tinh Borosilicate siêu mảnh đan xen. Đây là trái tim của thiết bị, nơi diễn ra các quy trình lọc vật lý phức tạp để giữ lại tạp chất và vắt kiệt hơi sương.
• Automatic Drain (Van xả tự động): Thành phần quan trọng lắp dưới đáy chén lọc, đảm bảo nước thải được loại bỏ liên tục ra ngoài môi trường mà không làm sụt giảm áp suất của toàn hệ thống.

Phân tích 4 quy luật vật lý trong nguyên lý hoạt động của bộ lọc

Hiệu quả của bộ lọc không dựa trên một cơ chế duy nhất mà là sự phối hợp chặt chẽ của 4 quy luật động học chất lưu:

1. Lực quán tính và Ly tâm (Inertial Impaction)

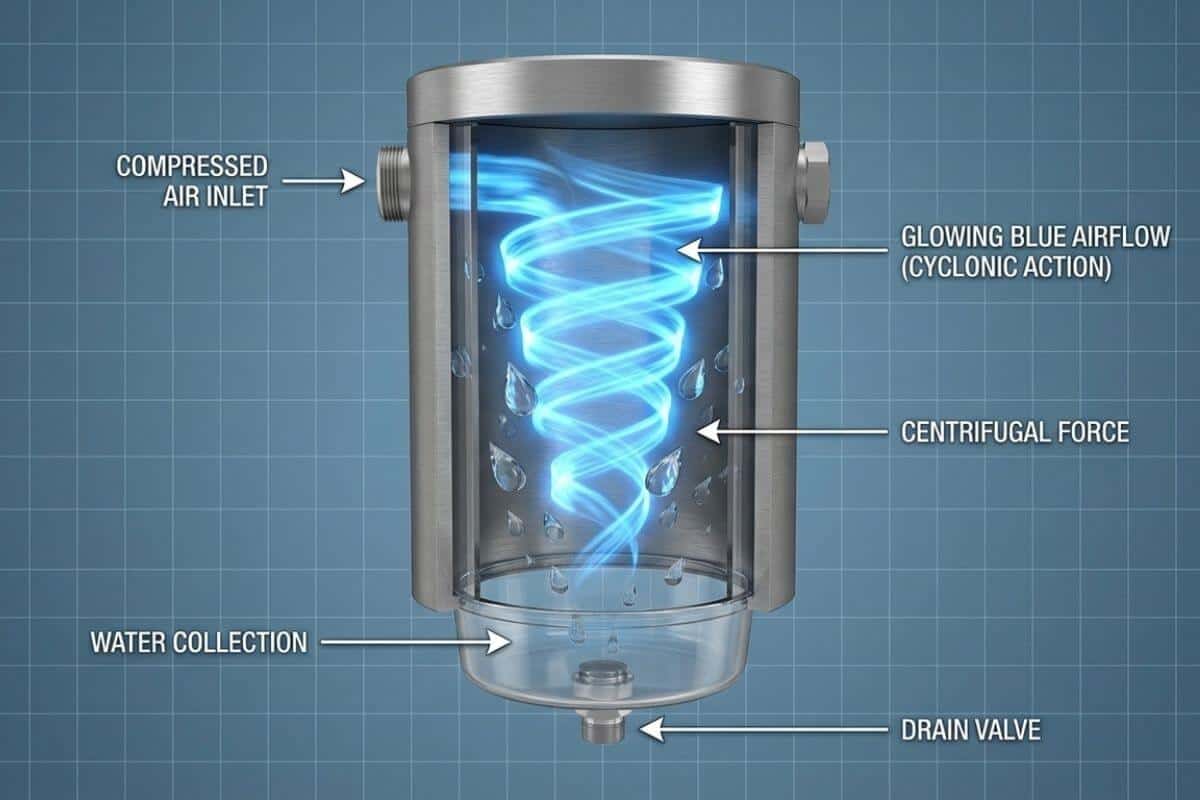

Khi dòng khí nén đi vào chén lọc, các cánh điều hướng sẽ ép dòng khí xoáy mạnh theo hình xoắn ốc. Theo định luật I Newton, các hạt nước lỏng và bụi bẩn có khối lượng lớn hơn không khí sẽ giữ nguyên trạng thái chuyển động thẳng, văng ra khỏi tâm xoáy và va chạm vào thành chén lọc, sau đó chảy xuống vùng thu gom.

2. Cơ chế chặn (Interception)

Các hạt bụi và giọt sương có kích thước trung bình (từ 0.1 đến 1 micron) di chuyển theo dòng khí nhưng khi đi qua “mê cung” sợi lọc, chúng sẽ tiếp xúc và bị giữ lại bởi sức căng bề mặt của cấu trúc sợi thủy tinh.

3. Chuyển động Brown và Cơ chế khuếch tán (Diffusion)

Đối với các hạt sương dầu cực mịn (< 0.1 micron), chúng di chuyển hoàn toàn hỗn loạn do va chạm liên tục với các phân tử khí (chuyển động Brown). Chính sự hỗn loạn này làm tăng xác suất va chạm của chúng với mạng lưới sợi lọc, giúp bộ lọc tinh có thể loại bỏ các hạt siêu nhỏ mà lực ly tâm thông thường không thể xử lý.

4. Sự hội tụ Coalescing – Bước ngoặt của khí sạch

Đây là nguyên lý quan trọng nhất của các dòng lọc tinh. Các hạt sương dầu/nước li ti khi bám vào sợi lọc sẽ dịch chuyển dọc theo chiều dài sợi và kết hợp với nhau thành các giọt lớn dần. Khi trọng lượng của giọt chất lỏng thắng được lực đẩy của dòng khí, chúng sẽ trượt xuống đáy chén lọc và chờ được xả ra ngoài.

Sau khi được loại bỏ cặn bẩn và hơi ẩm qua lõi lọc, dòng khí nén sạch cần đi qua van điều áp khí nén để hạ áp và duy trì mức áp suất đầu ra ổn định, an toàn cho các thiết bị đầu cuối.

Tiêu chuẩn ISO 8573-1: Thước đo định chuẩn cho chất lượng khí nén

Việc lựa chọn thiết bị lọc phải tuân thủ nghiêm ngặt bảng phân lớp chất lượng khí (Air Quality Classes) theo tiêu chuẩn ISO 8573-1:

• Class 1 & 2: Yêu cầu lọc tinh đến 0.01 micron và hàm lượng dầu dư < 0.01 mg/m³. Cấp độ này bắt buộc cho ngành sản xuất chất bán dẫn, y tế, thực phẩm và dược phẩm.
• Class 4 & 5: Áp dụng cho các ngành cơ khí nặng, dập khuân, lắp ráp máy móc thông thường với yêu cầu lọc hạt bụi từ 1-5 micron.
• Lưu ý thiết kế: Cần tính toán dựa trên lưu lượng đỉnh (Peak flow) thay vì lưu lượng trung bình để tránh hiện tượng nghẽn cổ chai và quá tải sụt áp.

Kinh nghiệm lắp đặt và bảo trì của bộ lọc tách nước khí nén

Để đảm bảo hiệu suất tách nước tốt nhất và tối ưu chi phí vòng đời thiết bị, kỹ thuật viên cần nắm rõ các nguyên tắc sau:

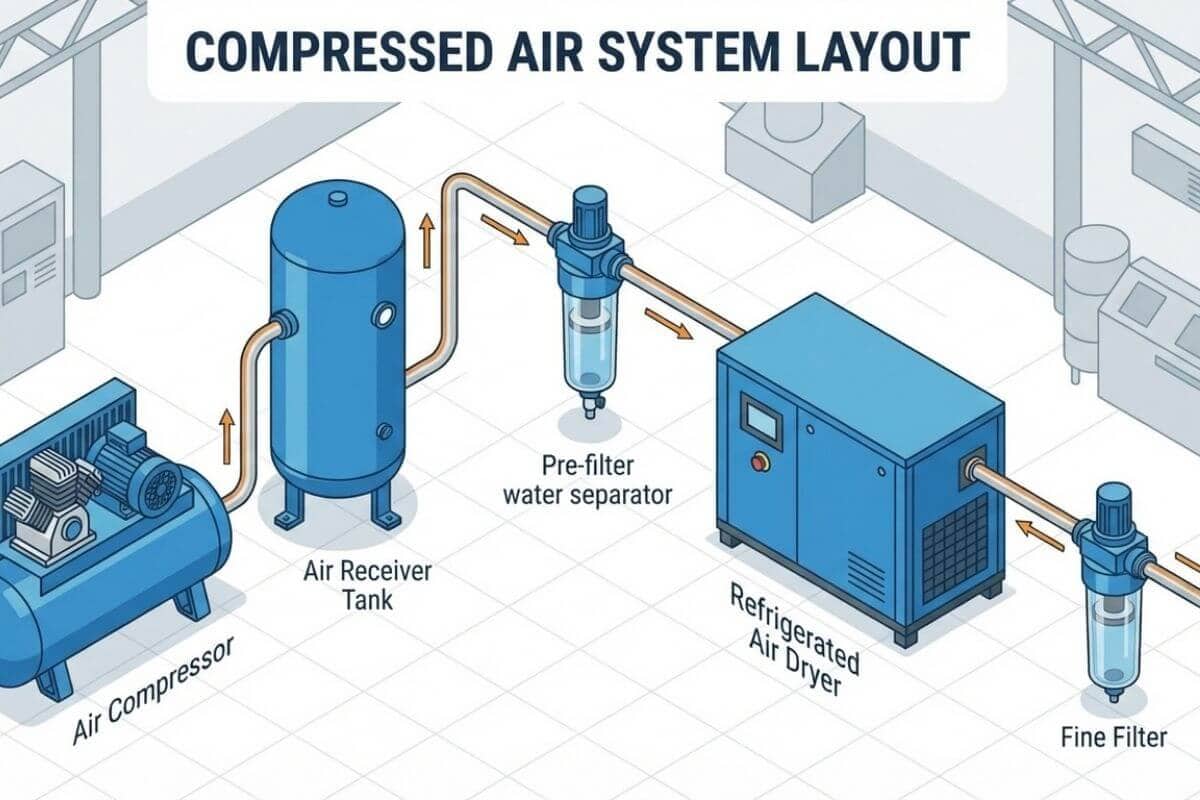

• Vị trí chiến lược: Lọc tách nước thô nên được lắp ngay sau bình tích áp. Bình tích áp đóng vai trò như một bộ làm mát sơ cấp, giúp phần lớn hơi nước ngưng tụ trước khi đi vào bộ lọc, từ đó giảm tải và kéo dài tuổi thọ lõi lọc gấp nhiều lần.
• Giám sát độ chênh áp (Differential Pressure): Lõi lọc bẩn là nguyên nhân hàng đầu gây lãng phí điện năng. Khi độ chênh áp vượt quá 0.35 bar (5 psi), chi phí điện năng máy nén phải tiêu tốn để bù áp lớn hơn rất nhiều so với chi phí thay mới một lõi lọc.

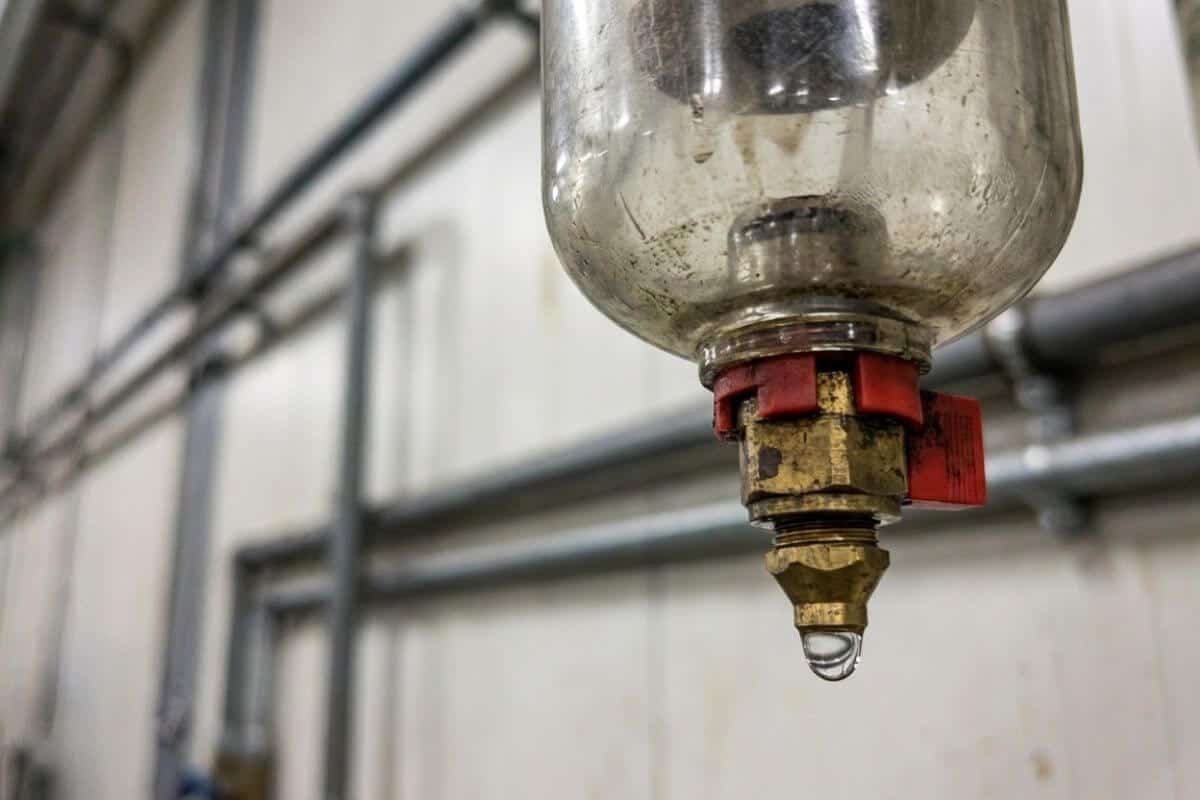

• Kiểm tra van xả định kỳ: Van xả tự động rất dễ bị kẹt do bùn đất và nhũ tương dầu tích tụ. Cần tháo rửa vệ sinh định kỳ hàng tháng để tránh tình trạng nước dâng đầy chén lọc và tràn ngược vào đường ống dẫn khí sạch.

Câu hỏi thường gặp (FAQs)

Trong quá trình tư vấn giải pháp và thi công hệ thống khí nén cho hàng trăm nhà máy công nghiệp, VCCTrading thường xuyên ghi nhận những vướng mắc phổ biến từ bộ phận bảo trì. Dưới đây là giải đáp cho những vấn đề thường gặp nhất giúp vận hành hệ thống trơn tru:

1. Lõi lọc khí nén có thể xịt rửa bằng khí nén áp lực cao để tái sử dụng không? Tuyệt đối không. Việc xịt khí nén áp lực cao hoặc dùng hóa chất tẩy rửa sẽ phá vỡ cấu trúc đan xen của các vi sợi Borosilicate. Dù nhìn bằng mắt thường có vẻ sạch, nhưng thực tế lõi lọc đã bị rách các lỗ lọc siêu nhỏ, làm mất hoàn toàn khả năng lọc hội tụ (Coalescing) và chặn bụi.
2. Tại sao tôi đã lắp bộ lọc tách nước nhưng khí đầu cuối xịt ra vẫn có hơi ẩm? Bộ lọc cơ học chỉ có tác dụng tách nước ở dạng lỏng (Liquid) và dạng sương (Aerosol). Nó không thể can thiệp vào nước ở dạng khí (Vapor). Nếu nhiệt độ khí nén tiếp tục giảm khi đi trên đường ống, hơi nước sẽ tiếp tục ngưng tụ. Để giải quyết triệt để hơi ẩm, hệ thống bắt buộc phải trang bị thêm máy sấy khí (Refrigerated hoặc Desiccant Dryer) để hạ điểm sương xuống mức an toàn.

Trong môi trường công nghiệp hiện đại, một sai số nhỏ ở khâu xử lý khí nén cũng có thể dẫn đến việc dừng dây chuyền sản xuất, gây thiệt hại lớn về kinh tế. Với sự am hiểu sâu sắc về đặc tính động học chất lưu và điều kiện vận hành thực tế tại Việt Nam, các dòng sản phẩm bộ lọc tách nước và giải pháp khí nén do VCCTrading cung cấp không chỉ dừng lại ở việc bán thiết bị. Đó là sự cam kết về một hệ thống bảo vệ toàn diện, kết hợp giữa công nghệ lọc tiên tiến và năng lực tính toán kỹ thuật chuyên sâu, mang lại sự ổn định dài lâu và tối ưu hóa chi phí năng lượng cho mọi doanh nghiệp.
