Van Điều Áp Khí Nén Là Gì? Phân Loại & Cách Chọn Lắp Đặt

Trong các hệ thống tự động hóa và dây chuyền sản xuất công nghiệp, áp suất khí nén thường xuyên biến thiên do chu trình nạp/xả của máy nén và sự thay đổi tải trọng của các cụm thiết bị chấp hành. Sự mất ổn định này là nguyên nhân trực tiếp gây hao mòn linh kiện cơ khí, lãng phí năng lượng và làm suy giảm độ đồng đều của chất lượng thành phẩm.

Việc thiết lập một cơ chế kiểm soát áp suất đầu ra chuẩn xác thông qua van điều áp khí nén không chỉ là tiêu chuẩn an toàn bắt buộc mà còn là giải pháp kỹ thuật cốt lõi để tối ưu hóa chi phí vòng đời của hệ thống khí nén. Hiểu rõ cấu trúc cơ học, nguyên lý động lực học chất lưu và quy chuẩn hiệu chỉnh của thiết bị này là nền tảng để vận hành nhà máy an toàn và hiệu quả.

Van điều áp khí nén (Air Regulator) là gì?

Van điều áp khí nén (Air Regulator) là một thiết bị cơ cấu tự động được lắp đặt nối tiếp trên hệ thống đường ống dẫn khí. Chức năng kỹ thuật duy nhất của nó là tiếp nhận dòng khí nén có áp suất cao (thường dao động mạnh) từ nguồn cấp, sau đó điều tiết, hạ áp và duy trì liên tục một mức áp suất đầu ra ổn định, bất chấp sự dao động của áp suất đầu vào hay sự thay đổi về lưu lượng dòng chảy ở đầu ra.

Về bản chất, thiết bị này hoạt động như một chốt chặn an toàn. Nó đảm bảo các thiết bị đầu cuối nhạy cảm với áp lực (như xi lanh, van điện từ, súng phun) chỉ nhận được đúng mức áp suất định mức mà nhà sản xuất yêu cầu.

Tại sao hệ thống khí nén bắt buộc phải tích hợp van chỉnh áp?

Triển khai van điều áp tại các nhánh phân phối khí nén giải quyết trực tiếp ba bài toán lớn trong vận hành công nghiệp:

• Bảo vệ toàn vẹn thiết bị đầu cuối: Các công cụ khí nén đều được thiết kế với một dải áp suất hoạt động tối ưu nhất định (ví dụ: máy vặn ốc xưởng dịch vụ thường ở 6-8 bar). Van chỉnh áp triệt tiêu các xung áp lực đột ngột (pressure spikes), ngăn ngừa hiện tượng vỡ vỏ, xé rách ron cao su hoặc kẹt đứt ti xi lanh do quá tải.
• Tối ưu hóa chi phí điện năng (Energy Efficiency): Năng lượng cần thiết để nén khí tỷ lệ thuận với mức áp suất. Nếu thiết bị chỉ cần 5 bar nhưng máy nén chạy ở 8 bar mà không qua điều áp, một lượng điện năng khổng lồ sẽ bị lãng phí. Giảm áp suất cấp đúng mức nhu cầu giúp hệ thống nén giảm tải đáng kể.
• Kiểm soát chất lượng thành phẩm: Trong các quy trình đòi hỏi độ chính xác cao như phun sơn tĩnh điện, in ấn công nghiệp hay gắp thả linh kiện điện tử (Pick and Place), lực tác động của khí nén phải hoàn toàn đồng đều. Áp suất trồi sụt sẽ dẫn đến sản phẩm lỗi hàng loạt.

Bóc tách cấu tạo và cơ chế hoạt động cơ học

Sự ổn định của van điều áp đến từ sự phối hợp chính xác của các chi tiết cơ khí bên trong nhằm tự động phản ứng lại sự thay đổi của áp suất.

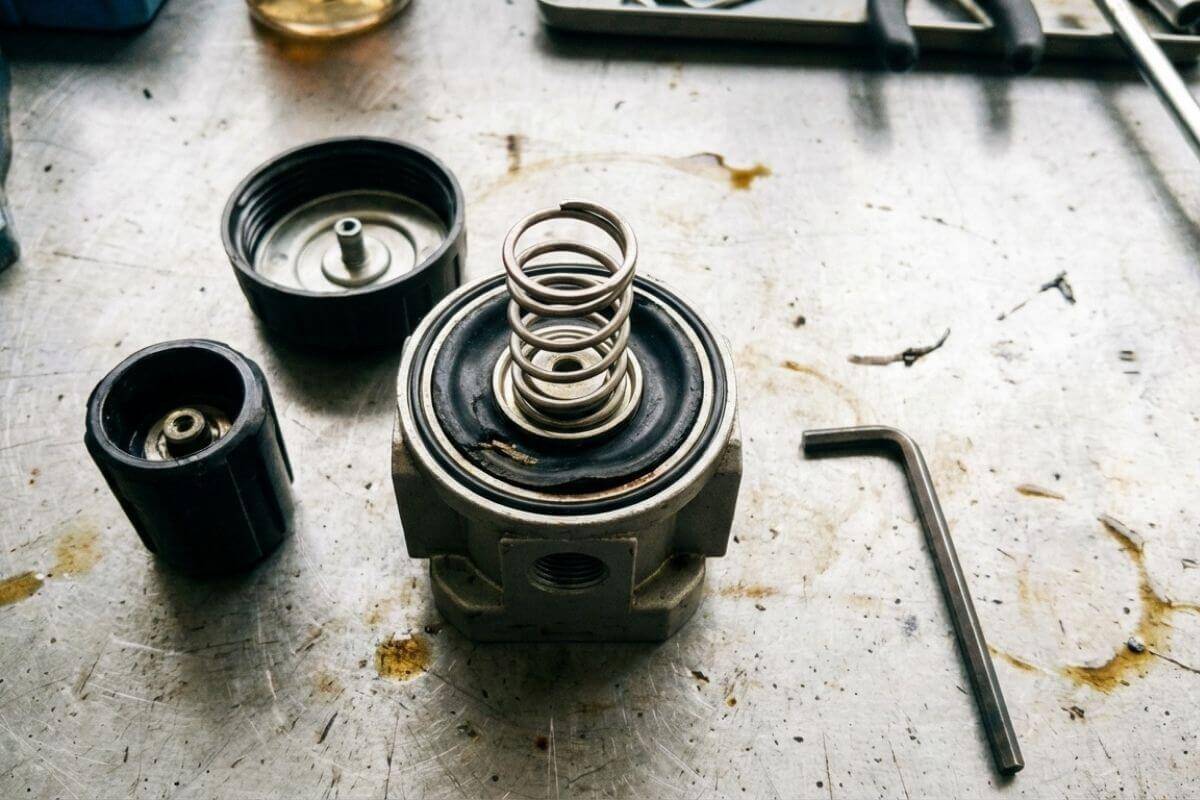

Các bộ phận cấu thành cốt lõi

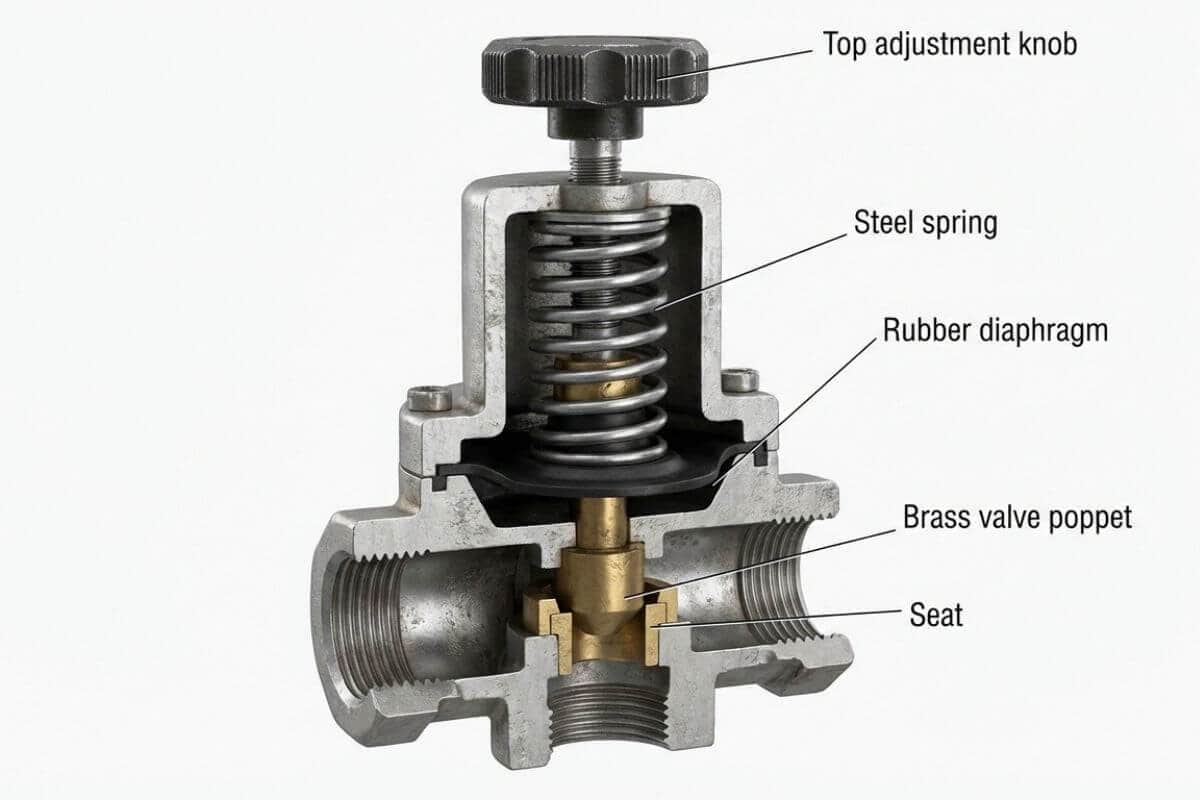

Một cụm van điều áp công nghiệp tiêu chuẩn bao gồm:

1. Núm điều chỉnh (Adjustment Knob): Chi tiết ngoại vi cho phép người dùng thay đổi lực nén vật lý lên lò xo.
2. Lò xo điều chỉnh (Main/Regulating Spring): Trái tim của cơ cấu cài đặt áp suất. Độ cứng của lò xo quyết định dải áp suất mà van có thể điều chỉnh.
3. Cụm màng van (Diaphragm) hoặc Piston: Bộ phận màng đàn hồi (thường làm từ cao su NBR hoặc vật liệu tổng hợp) phân tách buồng khí và buồng điều khiển. Nó trực tiếp cảm nhận áp lực khí và truyền động lực.
4. Cụm đĩa van (Valve Poppet & Seat): Van đóng/mở di chuyển dọc theo trục để mở rộng hoặc thu hẹp diện tích khe hở, từ đó điều tiết lưu lượng dòng khí lướt qua.
5. Đồng hồ đo áp suất (Pressure Gauge): Linh kiện hiển thị áp suất tĩnh tại buồng đầu ra.

Nguyên lý cân bằng lực (Force Balance Principle)

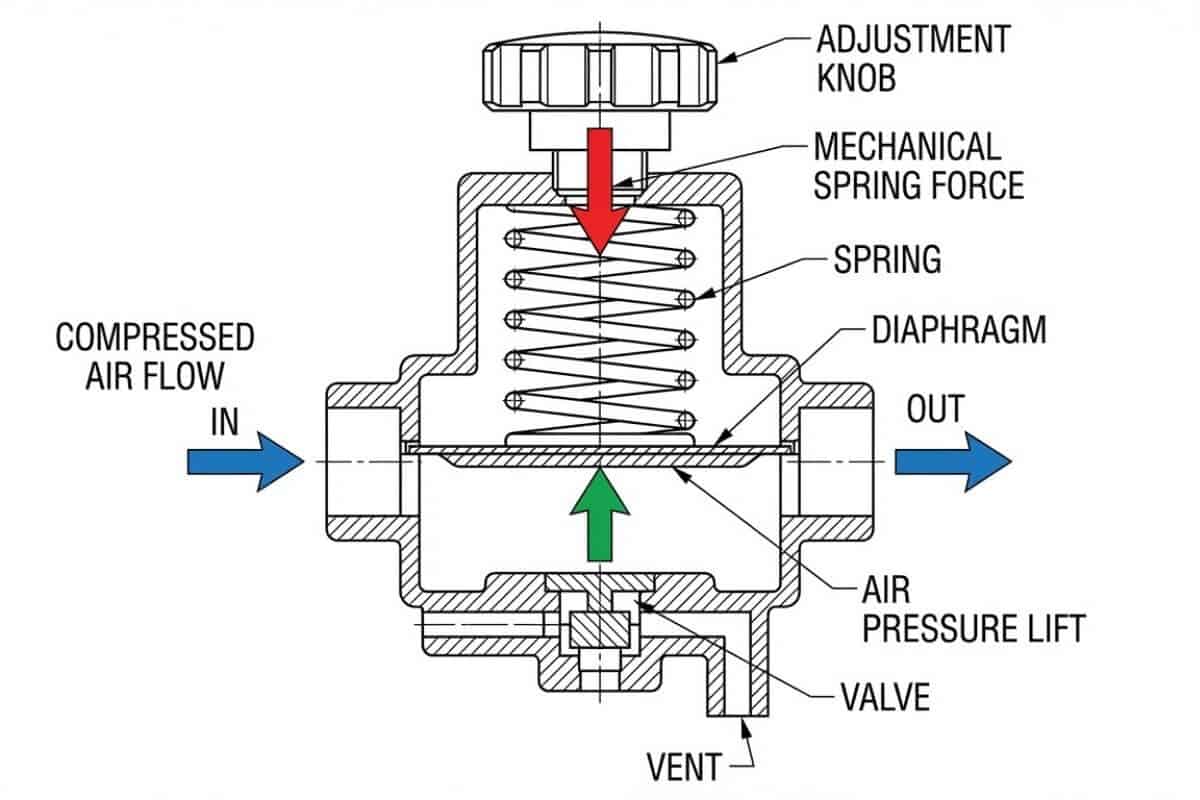

Van điều áp duy trì áp suất dựa trên sự thiết lập trạng thái cân bằng động giữa hai lực đối lập:

• Thiết lập áp suất: Khi vặn núm chỉnh theo chiều nén, lò xo truyền lực đẩy màng van và cụm đĩa van đi xuống. Khe hở van mở ra, khí nén tràn từ cổng IN sang cổng OUT.
• Cơ chế phản hồi: Khí nén khi đi vào buồng OUT sẽ tạo ra một áp lực ngược đẩy màng van hướng lên trên, chống lại lực nén của lò xo.
• Trạng thái cân bằng: Khi lực đẩy lên của áp suất khí nén đúng bằng lực đẩy xuống của lò xo, màng van đứng yên. Khe hở đĩa van được giữ ở một tiết diện cố định, duy trì áp suất đầu ra ổn định.
• Cơ chế tự xả (Relieving): Nếu áp suất đầu ra tăng vọt vượt mức cài đặt (lực khí thắng lực lò xo), màng van bị đẩy cong lên hẳn. Lúc này, lỗ xả tràn (relief port) ở giữa màng van mở ra, xả lượng khí dư ra môi trường cho đến khi trạng thái cân bằng được khôi phục.

Phân loại van điều áp theo yêu cầu ứng dụng

Dựa trên cấu trúc và khả năng đáp ứng dòng chảy, thiết bị được chia thành các phân khúc chuyên biệt:

Van điều áp tiêu chuẩn (Standard Relieving Regulators)

Sử dụng cơ cấu màng cao su và lò xo trực tiếp. Phản hồi áp suất nhanh nhưng có độ trễ/sụt áp (droop) nhất định khi lưu lượng đầu ra tăng cao. Thích hợp cho cụm xi lanh thông thường, xưởng gia công cơ khí.

Van điều áp độ chính xác cao (Precision Regulators)

Sử dụng công nghệ màng kép hoặc van phụ trợ (pilot-operated). Loại này cho khả năng duy trì áp suất cực kỳ ổn định, gần như triệt tiêu hiện tượng sụt áp ngay cả khi lưu lượng thay đổi liên tục. Là tiêu chuẩn cho thiết bị kiểm tra rò rỉ, thiết bị y tế và máy đo lường.

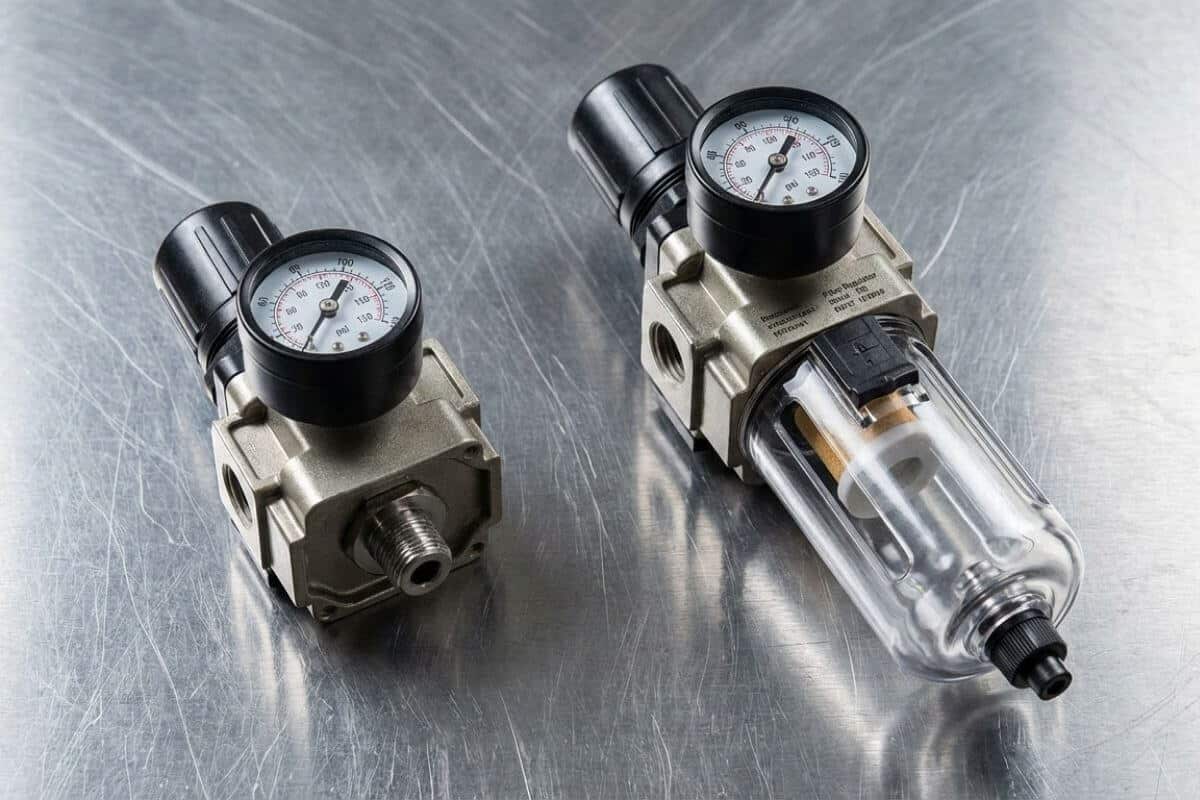

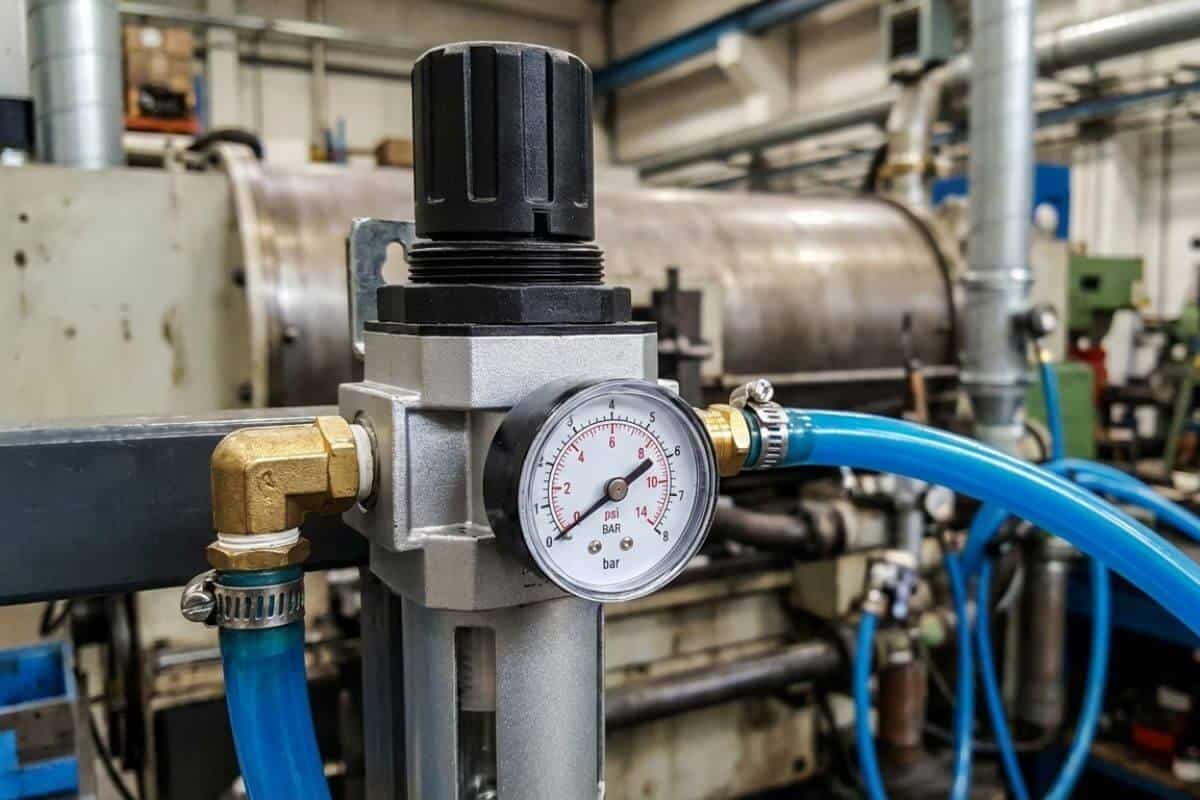

Bộ lọc tích hợp điều áp (Filter Regulators – AW/FR Series)

Thiết kế kết hợp một bộ lọc khí (lõi lọc 5 – 40 micron) phía dưới cụm điều áp. Dòng khí được tách nước, lọc cặn bẩn trước khi tiếp xúc với màng van và đĩa van. Đây là phương án bảo vệ tối ưu, ngăn chặn mạt kim loại làm rách màng cao su.

Đối với các dòng van có cụm lọc tách nước, phải thường xuyên xả đáy ly lọc. Tránh để nước ngưng tụ đầy tràn ngược lên cụm cơ cấu điều áp phía trên gây rỉ sét lò xo.

Quy chuẩn lắp đặt và hiệu chỉnh van điều áp an toàn

Để thiết bị phát huy tối đa công năng và không gây tắc nghẽn hệ thống, quá trình thao tác cần độ chính xác cao:

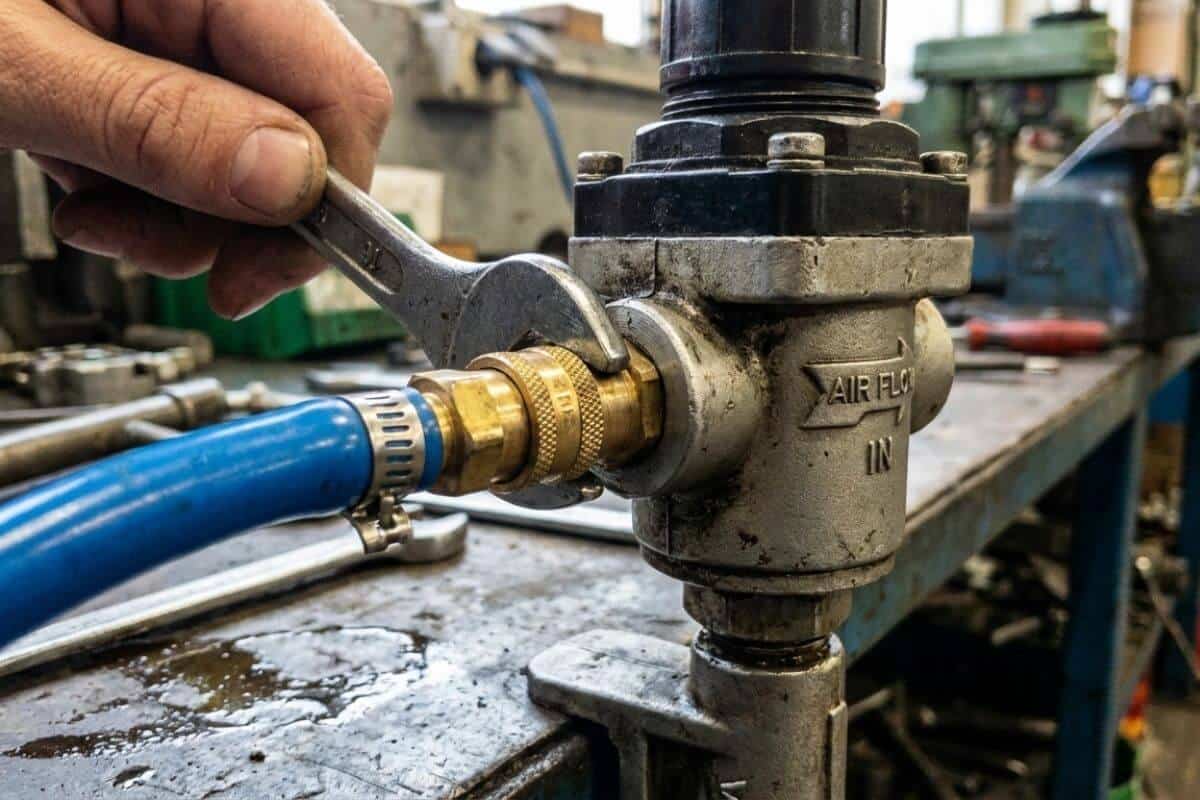

Bước 1: Xác định hướng dòng chảy: Quan sát biểu tượng mũi tên đúc chìm hoặc nổi trên thân van. Phải đảm bảo cổng kết nối IN hướng về phía nguồn cấp khí và cổng OUT hướng về phía tải. Lắp ngược van sẽ chặn hoàn toàn dòng chảy.

Bước 2: Hiệu chỉnh theo cơ chế Pull – Turn – Push:

• Kéo núm vặn theo hướng dọc trục lên trên để mở khóa ngàm an toàn.
• Vặn núm theo chiều kim đồng hồ (+) để tăng áp suất, và ngược chiều (-) để giảm áp suất. Nguyên tắc kỹ thuật: Luôn điều chỉnh áp suất từ mức thấp (vặn xả hết) từ từ tiến lên mức áp suất mục tiêu để đạt độ chuẩn xác cơ học cao nhất.
• Sau khi kim đồng hồ chỉ đúng giá trị, ấn mạnh núm vặn xuống để khóa chết vị trí, chống sai lệch do rung động cơ học.

Bước 3: Đánh giá sự ổn định: Kích hoạt tải (cho xi lanh chạy). Nếu kim đồng hồ sụt giảm quá sâu và không hồi lại kịp, van điều áp hiện tại đang không đáp ứng đủ lưu lượng (L/min) của hệ thống.

So Sánh các thương hiệu van phổ biến: SMC, Airtac, Parker

Việc chọn sai thông số hoặc thương hiệu kém chất lượng sẽ dẫn đến lỗi rò rỉ màng van chỉ sau vài tháng vận hành.

• SMC (Nhật Bản): Chiếm thị phần áp đảo trong các nhà máy FDI. Các dòng sản phẩm như AW series (Bộ lọc điều áp) hoặc AR series (Van điều áp đơn) của SMC nổi bật với độ kín khít cơ khí tuyệt đối, màng van kháng mỏi cao. Phù hợp với các hệ thống tự động hóa khắt khe.
• Airtac (Đài Loan): Lựa chọn hàng đầu cho bài toán kinh tế. Series AR/BR của Airtac có kết cấu đơn giản, dễ tháo lắp và phụ tùng thay thế luôn có sẵn tại Việt Nam. Đáp ứng tốt cường độ hoạt động của các xưởng sản xuất quy mô vừa.
• Parker (Mỹ): Chuyên gia trong phân khúc khí nén áp lực cao và môi trường khắc nghiệt. Sản phẩm của Parker thường ưu tiên vật liệu đồng hoặc hợp kim thép chịu va đập, tuổi thọ dài lâu trong ngành xi măng, khai khoáng.

Lưu ý kỹ thuật về chuẩn ren: Luôn đối chiếu đường kính ống dẫn với thông số ren cổng (Port size) của van trước khi mua: 1/8″ (ren ~9.6mm), 1/4″ (ren ~13mm), 3/8″ (ren ~17mm) và 1/2″ (ren ~21mm). Việc dùng quá nhiều khớp nối chuyển đổi (reducer) sẽ làm tăng tổn thất áp suất.

Câu hỏi thường gặp (FAQs)

Trong quá trình tư vấn, thiết kế và trực tiếp vận hành hệ thống khí nén công nghiệp, VCCTrading thường xuyên đối mặt với những bài toán kỹ thuật thực tế liên quan đến thông số dòng chảy và vị trí lắp đặt. Dưới đây là tổng hợp giải đáp chi tiết cho những câu hỏi phổ biến nhất, giúp bạn tối ưu hóa hoàn toàn hiệu suất của cụm van điều áp.

1. Lắp van điều áp có gây hiện tượng sụt áp (Pressure Drop) không?

Có. Bất cứ thiết bị nào lắp trên đường dẫn khí đều gây ra tổn thất áp suất do ma sát và thay đổi tiết diện dòng chảy. Do đó, cần tra cứu biểu đồ đặc tính lưu lượng (Flow characteristics curve) để chọn van có khả năng cấp đủ lưu lượng (L/min) mà độ sụt áp vẫn nằm trong ngưỡng cho phép.

2. Vị trí lắp đặt van điều áp tối ưu nhất là ở đâu?

Theo nguyên tắc khí động học, van điều áp phải được lắp đặt càng gần với thiết bị chấp hành (thiết bị sử dụng khí) càng tốt (Point-of-use). Điều này loại bỏ sự sụt giảm áp suất tích lũy trên một đoạn ống dẫn dài, đảm bảo áp suất thực tế đến thiết bị đúng như chỉ số trên đồng hồ.

3. Van điều áp có chặn dòng khí đi ngược lại khi máy nén tắt không?

Không. Van điều áp cấu tạo tiêu chuẩn không tích hợp chức năng của van một chiều (Check valve). Nếu áp suất đầu ra cao hơn áp suất cấp, khí sẽ đẩy ngược qua cụm đĩa van trở về nguồn (trừ các model van chuyên biệt có tích hợp cơ chế ngăn dòng chảy ngược – backflow functionality).

Đảm bảo duy trì một dải áp suất ổn định thông qua van điều áp khí nén là yếu tố tiên quyết để bảo vệ máy móc cơ khí, tối ưu hóa năng lượng nén và nâng cao chất lượng sản phẩm cuối cùng. Từ việc am hiểu nguyên lý cân bằng lực cơ học cho đến lựa chọn chính xác kích thước ren và lưu lượng, mọi thông số đều cần được tính toán kỹ lưỡng.

Để sở hữu hệ thống thiết bị khí nén chính hãng, đáp ứng tiêu chuẩn an toàn công nghiệp khắt khe nhất, VCCTrading tự hào là đối tác chiến lược chuyên cung cấp và tư vấn các giải pháp điều áp, lọc khí ưu việt. Với nền tảng kỹ thuật vững chắc, VCCTrading cam kết đồng hành cùng doanh nghiệp kiến tạo những dây chuyền sản xuất bền bỉ và hiệu quả.
