Giảm Chấn Xi Lanh Khí Nén: Cấu Tạo, Nguyên Lý & Cách Chọn

Va đập mạnh ở cuối hành trình xi lanh không chỉ gây tiếng ồn và rung động, mà còn là dấu hiệu rõ ràng của sự hao mòn và giảm sút hiệu suất hệ thống. Giải pháp kỹ thuật ưu việt cho vấn đề này chính là cơ cấu giảm chấn (đệm khí) được tích hợp sẵn, một yếu tố then chốt quyết định độ bền và tốc độ của các ứng dụng tự động hóa hiện đại.

Giảm chấn (đệm khí) xi lanh khí nén là gì? Vai trò cốt lõi

Giảm chấn xi lanh khí nén (Pneumatic Cylinder Cushioning), hay đệm khí là một cơ cấu kỹ thuật được thiết kế tích hợp ngay bên trong hai đầu của xi lanh. Chức năng cốt lõi của nó là hấp thụ và triệt tiêu một cách có kiểm soát năng lượng động học của cụm piston-thanh piston khi nó di chuyển gần đến cuối hành trình.

Thay vì việc piston dừng lại một cách đột ngột bằng va chạm cơ khí trực tiếp vào nắp xi lanh – một hành động gây ra chấn động, tiếng ồn và hao mòn – cơ cấu giảm chấn sẽ tạo ra một “lớp đệm” bằng chính khí nén. Lớp đệm này hãm tốc độ của piston một cách từ từ, giúp nó hoàn thành hành trình một cách êm ái.

Vai trò của bộ phận này không chỉ dừng lại ở việc làm cho xi lanh hoạt động mượt mà hơn, mà còn mang lại bốn lợi ích trực tiếp và quan trọng:

• Bảo vệ thiết bị: Giảm thiểu va đập giúp bảo vệ toàn vẹn các chi tiết cơ khí của cả xi lanh (như vòng làm kín, thân xi lanh) và toàn bộ kết cấu máy móc liên quan.
• Tăng tuổi thọ: Việc hạn chế các tác động lực đột ngột giúp kéo dài đáng kể tuổi thọ làm việc của xi lanh và giảm tần suất bảo trì, thay thế.
• Tăng hiệu suất: Khi không còn lo ngại về va đập, hệ thống có thể được thiết lập để vận hành ở tốc độ cao hơn, từ đó tăng tốc độ chu kỳ và nâng cao năng suất tổng thể.
• Giảm tiếng ồn: Loại bỏ âm thanh va chạm kim loại giúp tạo ra một môi trường làm việc an toàn, chuyên nghiệp và ít ô nhiễm tiếng ồn hơn.

Cấu tạo chi tiết và nguyên lý hoạt động của Cơ Cấu Giảm Chấn Xi Lanh

Hiệu quả của cơ cấu giảm chấn đến từ một thiết kế cơ khí thông minh bên trong xi lanh. Hãy cùng khám phá các bộ phận cấu thành và cách chúng phối hợp với nhau để tạo ra một chuyển động dừng êm ái.

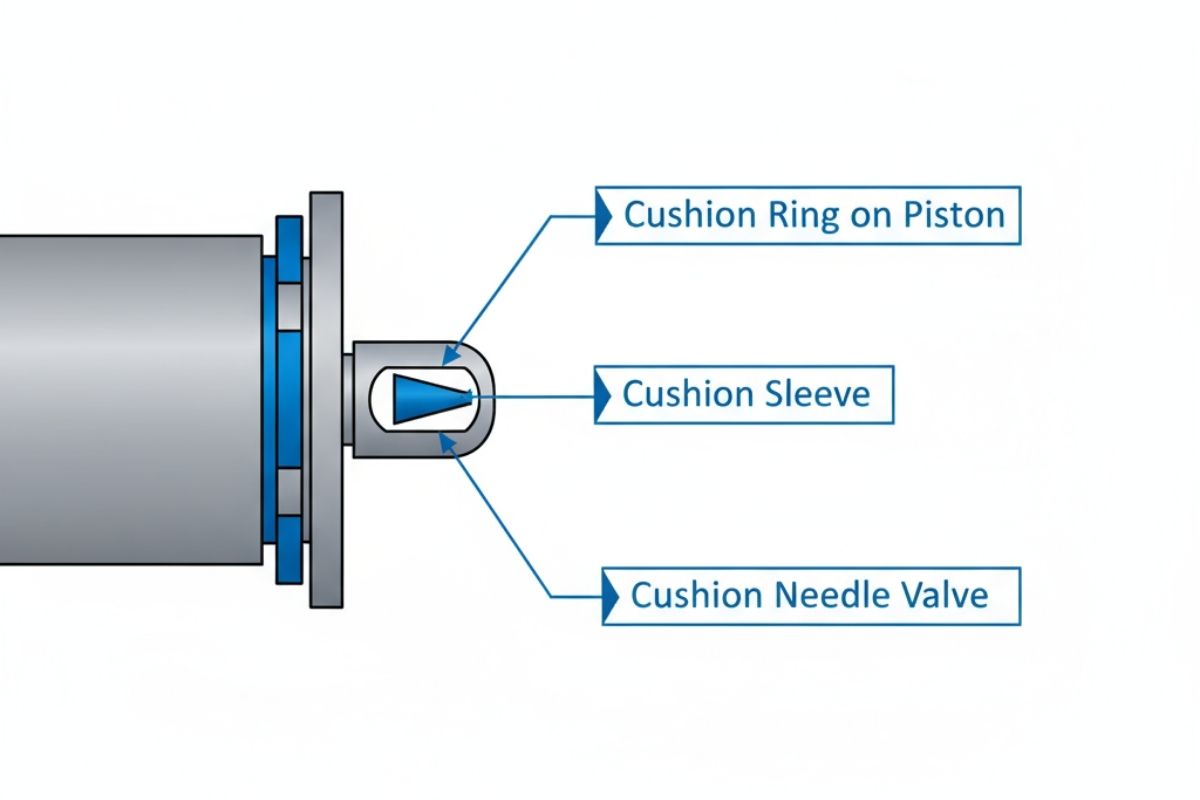

Khám phá cấu tạo bên trong: Piston, Vít chỉnh và Khoang đệm khí

Cơ cấu giảm chấn hoạt động dựa trên sự phối hợp của ba bộ phận chính:

1. Phần đệm trên Piston (Cushion Ring/Seal): Một vòng hoặc ống lồi ra trên đầu piston.
2. Khoang đệm khí (Cushion Sleeve): Một khoang hình trụ ở mỗi đầu nắp xi lanh, có đường kính vừa khít với phần đệm của piston.
3. Vít điều chỉnh (Cushion Needle Valve): Một van kim nhỏ cho phép điều chỉnh lưu lượng khí thoát ra khỏi khoang đệm.

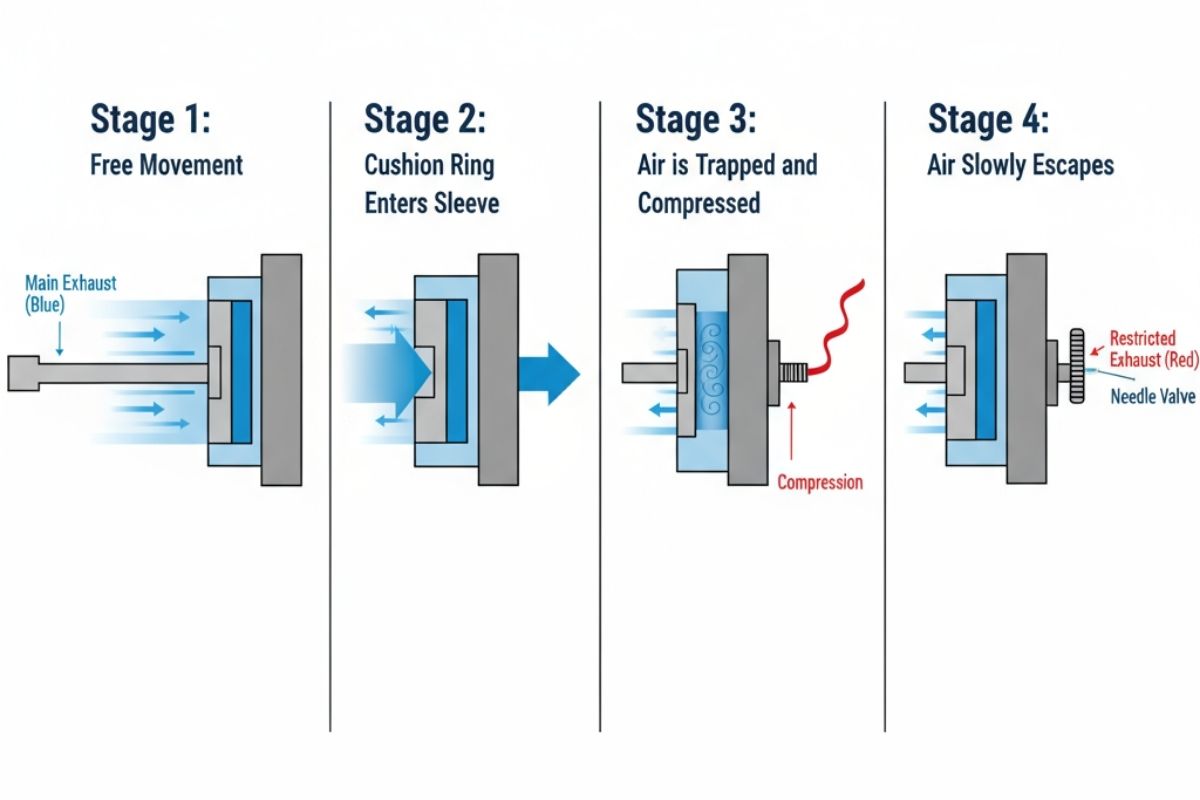

Mô phỏng nguyên lý hoạt động bằng hình ảnh trực quan

Quá trình giảm chấn diễn ra một cách tự động và mượt mà trong khoảnh khắc cuối của hành trình:

1. Di chuyển tự do: Piston di chuyển với tốc độ cao ở phần lớn hành trình.
2. Bắt đầu hãm: Khi gần kết thúc, phần đệm trên piston đi vào khoang đệm khí.
3. Tạo “túi khí”: Lối thoát khí chính bị chặn lại. Khí ở giữa piston và nắp xi lanh bị nhốt trong một không gian hẹp, tạo thành một “túi khí” chịu nén.
4. Hấp thụ năng lượng: Áp suất của “túi khí” này tăng lên nhanh chóng, tạo ra một lực cản mạnh, hãm tốc độ của piston một cách êm ái.
5. Hoàn thành hành trình: Một lượng nhỏ khí được phép thoát ra từ từ qua vít điều chỉnh, cho phép piston nhẹ nhàng đi hết hành trình còn lại.

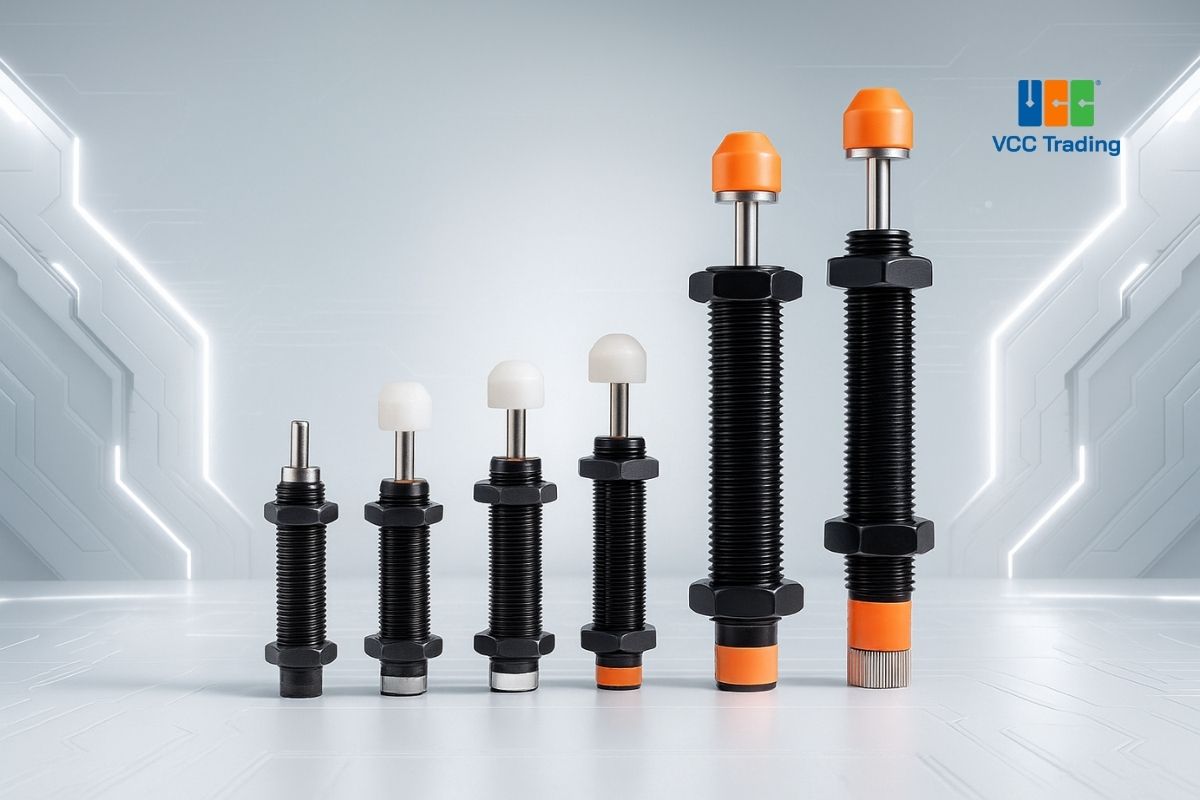

Phân biệt Đệm khí tích hợp (Cushion) và Giảm chấn thủy lực rời (Shock Absorber)

Trong ngành kỹ thuật, việc lựa chọn đúng thiết bị giảm chấn là cực kỳ quan trọng. Mặc dù cùng chung mục đích là hấp thụ năng lượng, đệm khí tích hợp và giảm chấn thủy lực rời là hai giải pháp hoàn toàn khác biệt về cấu tạo, nguyên lý và phạm vi ứng dụng.

Tiêu Chí	Đệm Khí Tích Hợp (Air Cushion)	Giảm Chấn Thủy Lực Rời (Shock Absorber)
Vị trí	Tích hợp sẵn bên trong hai đầu xi lanh	Là một bộ phận riêng biệt, lắp bên ngoài
Môi chất	Sử dụng chính khí nén bị hãm lại	Sử dụng dầu thủy lực chuyên dụng
Khả năng hấp thụ	Hiệu quả cho tải trọng từ nhẹ đến trung bình	Khả năng hấp thụ năng lượng rất lớn, phù hợp cho tải nặng và va chạm mạnh
Chi phí	Chi phí thấp, thường là một tùy chọn đi kèm của xi lanh	Chi phí đầu tư cao hơn, là một linh kiện riêng biệt
Không gian	Gọn gàng, không tốn thêm không gian lắp đặt	Yêu cầu không gian và kết cấu gá đặt bổ sung

Về cơ bản, đệm khí tích hợp là giải pháp tối ưu cho phần lớn các ứng dụng khí nén thông thường. Trong khi đó, giảm chấn thủy lực rời là một giải pháp công nghiệp hạng nặng, được sử dụng khi năng lượng va chạm vượt quá khả năng xử lý của cơ cấu đệm khí tiêu chuẩn.

Các bộ phận như đầu co (rod end), bộ giảm chấn (cushion/bumper), gá đỡ (mounting bracket) hay cảm biến hành trình đóng vai trò quan trọng trong hệ giảm chấn. Tham khảo chi tiết phụ kiện xi lanh khí nén để chọn loại tương thích giúp tối ưu hiệu suất và kéo dài tuổi thọ giảm chấn.

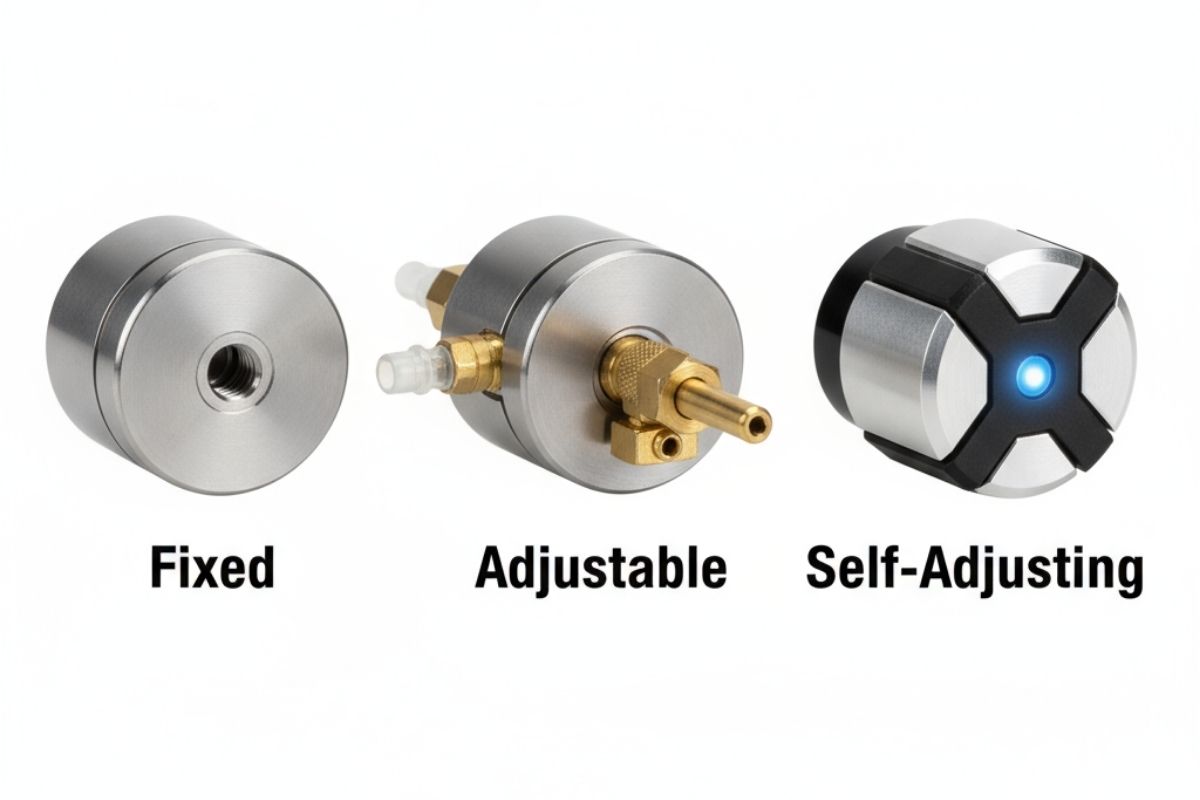

Phân loại giảm chấn xi lanh: Loại nào dành cho ứng dụng của bạn?

Thị trường hiện nay cung cấp nhiều loại xi lanh với các công nghệ giảm chấn khác nhau. Việc hiểu rõ từng loại sẽ giúp bạn đưa ra lựa chọn phù hợp nhất với yêu cầu kỹ thuật và ngân sách.

Loại 1: Giảm chấn cố định (Fixed Cushioning)

Đây là loại giảm chấn dùng các vòng đệm đàn hồi (thường là cao su) đơn giản. Chúng không thể điều chỉnh và chỉ phù hợp cho các ứng dụng tải rất nhẹ và tốc độ thấp.

Loại 2: Giảm chấn điều chỉnh được (Adjustable Cushioning)

Đây là loại phổ biến nhất, sử dụng cơ chế đệm khí với vít điều chỉnh như đã mô tả ở trên. Nó mang lại sự linh hoạt tối đa, cho phép người dùng tinh chỉnh lực hãm để phù hợp chính xác với tải trọng và tốc độ của ứng dụng. Hầu hết các nhà sản xuất uy tín như SMC, Airtac, Festo đều cung cấp tùy chọn này.

Loại 3: Giảm chấn tự động (Self-Adjusting Cushioning)

Là công nghệ tiên tiến nhất, xi lanh khí nén được trang bị cơ cấu có thể tự động thích ứng với sự thay đổi của tải trọng và tốc độ mà không cần can thiệp thủ công. Giải pháp này giúp tiết kiệm thời gian cài đặt và đảm bảo hiệu suất tối ưu liên tục, nhưng có chi phí ban đầu cao hơn.

Bảng so sánh tổng quan 3 loại để lựa chọn nhanh

Tiêu Chí	Giảm Chấn Cố Định	Giảm Chấn Điều Chỉnh Được	Giảm Chấn Tự Động
Khả năng điều chỉnh	Không	Rất linh hoạt	Tự động
Hiệu suất	Thấp	Cao (nếu chỉnh đúng)	Luôn tối ưu
Ứng dụng	Tải nhẹ, tốc độ thấp	Hầu hết các ứng dụng	Tải và tốc độ thay đổi liên tục
Chi phí	Rất thấp	Trung bình	Cao

Việc chọn loại giảm chấn, điểm gá và kích thước rod end cần đối chiếu với tiêu chuẩn, đường kính pittông và kiểu tác động của xi lanh. Xem lại Xi Lanh Khí Nén: Hướng Dẫn Toàn Diện về Thuật Ngữ & Tiêu Chuẩn ISO để đối chiếu thông số kỹ thuật trước khi mua phụ kiện và lắp đặt.

Hướng dẫn tinh chỉnh giảm chấn xi lanh chuẩn kỹ thuật

Việc tinh chỉnh đúng cách là chìa khóa để phát huy tối đa hiệu quả của giảm chấn. Quy trình này đòi hỏi sự cẩn thận và tuân thủ các bước an toàn cơ bản.

Các biện pháp an toàn cần tuân thủ trước khi điều chỉnh

An toàn là trên hết. Trước khi thực hiện bất kỳ điều chỉnh nào, hãy đảm bảo:

• Giảm áp suất hệ thống khí nén về 0.
• Đọc kỹ tài liệu hướng dẫn của nhà sản xuất.
• Sử dụng đúng dụng cụ (tua-vít) và đồ bảo hộ cá nhân.

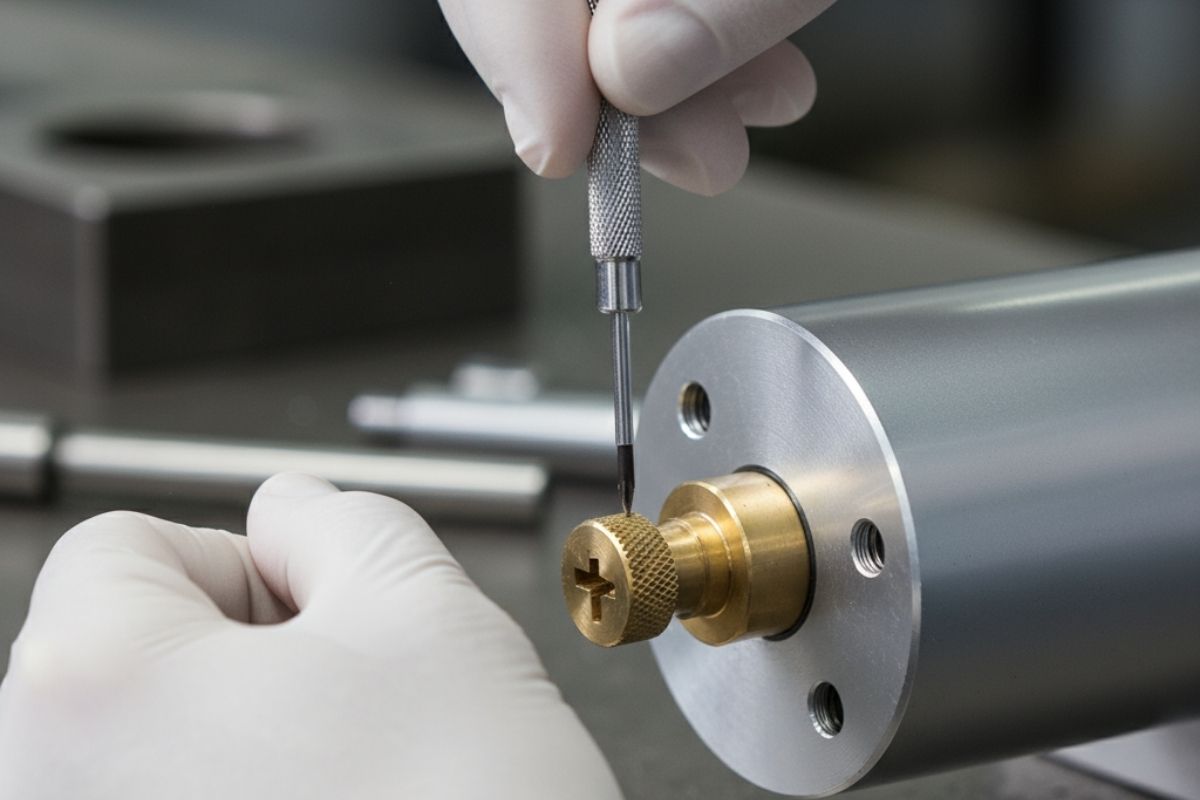

Quy trình 4 bước tinh chỉnh để đạt hiệu suất tối ưu

1. Bắt đầu: Mở hoàn toàn vít điều chỉnh (vặn ngược chiều kim đồng hồ khoảng 2-3 vòng).
2. Vận hành thử: Cấp khí và cho xi lanh hoạt động ở tốc độ mong muốn. Lúc này, bạn sẽ nghe thấy tiếng va đập nhẹ ở cuối hành trình vì giảm chấn chưa có tác dụng.
3. Tinh chỉnh: Giữ xi lanh hoạt động, từ từ siết vít điều chỉnh lại (vặn theo chiều kim đồng hồ), mỗi lần chỉ khoảng 1/4 vòng. Lắng nghe sự thay đổi của tiếng va đập.
4. Hoàn tất: Tiếp tục siết cho đến khi piston dừng lại một cách êm ái, mượt mà, không còn tiếng va đập và không bị dội ngược lại (bounce-back). Đó là vị trí tối ưu.

Các lỗi thường gặp khi chỉnh giảm chấn và cách khắc phục

• Chỉnh quá yếu (vít mở quá nhiều): Piston vẫn va đập mạnh vào nắp, gây tiếng ồn và hư hỏng. -> Khắc phục: Siết vít điều chỉnh thêm.
• Chỉnh quá mạnh (vít siết quá chặt): Piston dừng lại quá sớm trước khi hết hành trình, hoặc di chuyển rất chậm ở đoạn cuối, làm tăng thời gian chu kỳ. -> Khắc phục: Nới lỏng vít điều chỉnh một chút.

Kinh nghiệm chọn xi lanh có giảm chấn

Việc lựa chọn không chỉ đơn thuần là “có hay không”. Quyết định đúng đắn phải dựa trên các thông số vận hành thực tế và sự am hiểu về các yếu tố kỹ thuật cốt lõi.

Đánh giá 3 yếu tố cốt lõi: Tải trọng, Tốc độ và Năng lượng động học

1. Tải trọng (Mass): Khối lượng vật mà piston phải di chuyển là bao nhiêu? Tải càng nặng, năng lượng cần hấp thụ càng lớn.

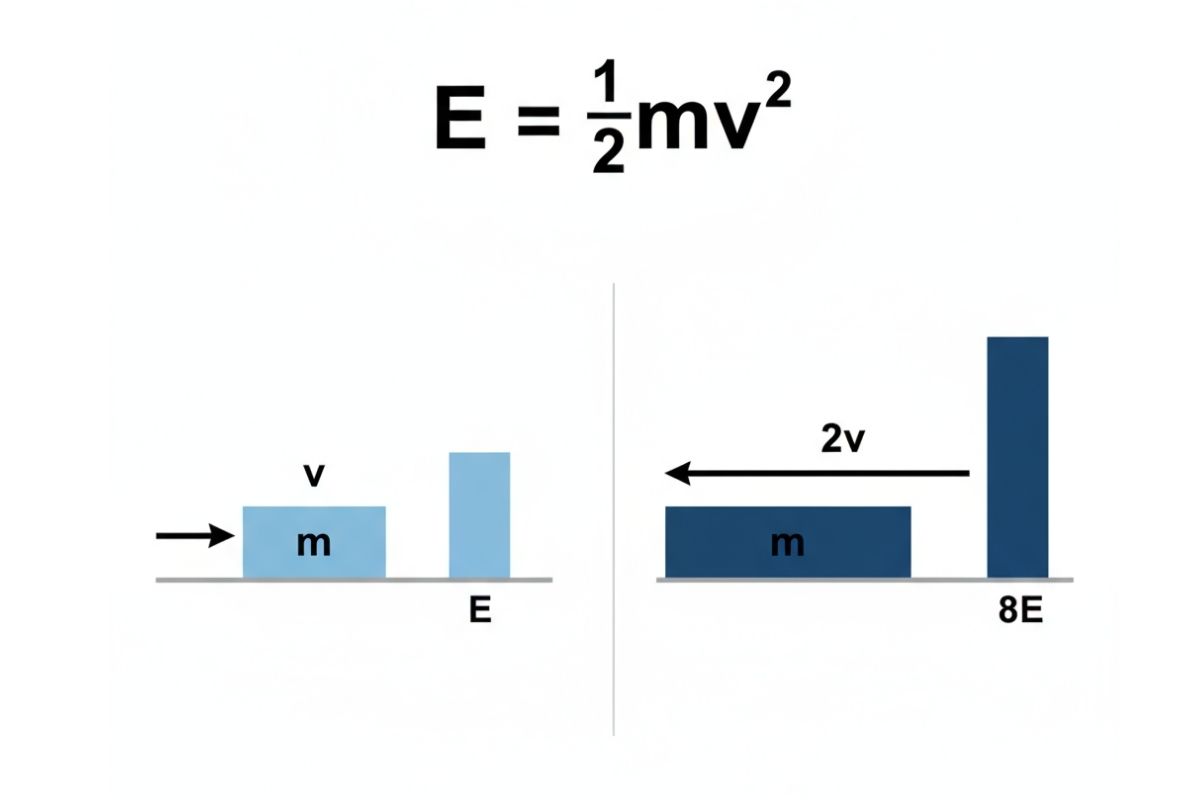

2. Tốc độ (Velocity): Tốc độ di chuyển của piston là bao nhiêu? Năng lượng động học tăng theo bình phương của vận tốc (), do đó tốc độ là yếu tố ảnh hưởng lớn nhất. Khi tốc độ piston vượt quá 0.3-0.5 m/s, việc sử dụng giảm chấn gần như là bắt buộc.
3. Năng lượng động học (Kinetic Energy): Các nhà sản xuất như Parker hay Koganei thường cung cấp biểu đồ hoặc công cụ tính toán online giúp kỹ sư xác định xi lanh có khả năng hấp thụ năng lượng phù hợp.

Các ứng dụng điển hình yêu cầu xi lanh có giảm chấn

Bất kỳ ứng dụng nào có sự kết hợp giữa tốc độ cao và/hoặc tải trọng đáng kể đều cần giảm chấn.

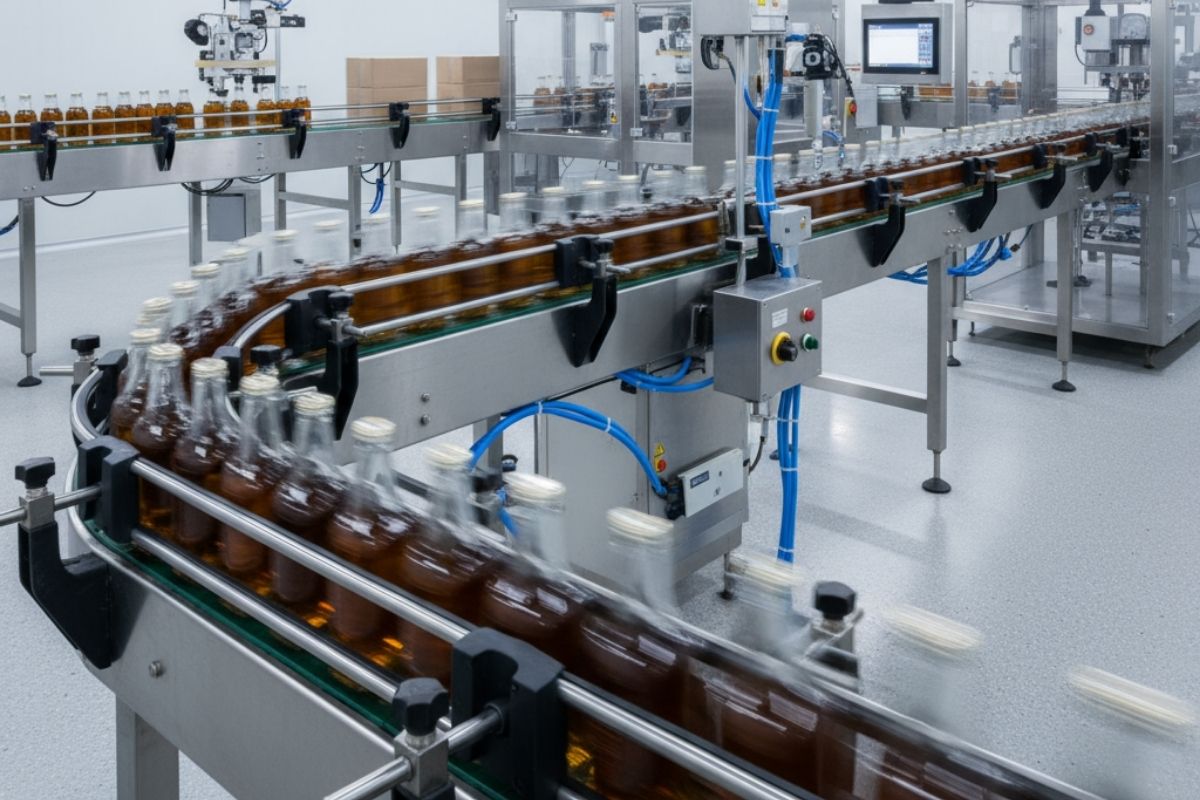

• Dây chuyền đóng gói: Các cơ cấu đẩy, gạt sản phẩm.
• Máy lắp ráp tự động: Các cơ cấu kẹp, định vị linh kiện.
• Robot công nghiệp: Các cánh tay robot thực hiện thao tác lặp lại.
• Ngành chế biến gỗ: Các cơ cấu kẹp, đẩy phôi gỗ.

Hướng dẫn xử lý sự cố thường gặp (Troubleshooting) về xi lanh có giảm chấn

Ngay cả với thiết bị tốt nhất, sự cố vẫn có thể xảy ra. Bảng dưới đây tổng hợp các vấn đề phổ biến liên quan đến giảm chấn và hướng giải quyết nhanh.

Vấn Đề Gặp Phải	Nguyên Nhân Khả Dĩ	Giải Pháp Khắc Phục
Vẫn có tiếng va đập mạnh	1. Giảm chấn chỉnh quá yếu. 2. Seal giảm chấn bị mòn/hỏng.	1. Siết lại vít chỉnh. 2. Kiểm tra, thay thế bộ seal kit.
Xi lanh di chuyển giật cục ở cuối hành trình	Vít chỉnh siết quá chặt.	Nới lỏng vít chỉnh từng chút một (1/4 vòng).
Rò rỉ khí ở khu vực vít chỉnh	Seal O-ring của vít bị mòn hoặc lão hóa.	Thay thế seal O-ring hoặc cả cụm vít chỉnh.
Giảm chấn không còn tác dụng	Tải trọng hoặc tốc độ đã vượt quá khả năng của xi lanh.	Nâng cấp lên xi lanh lớn hơn hoặc lắp thêm giảm chấn thủy lực rời.

Câu hỏi thường gặp (FAQ) về xi lanh có giảm chấn

Dưới đây là lời giải đáp cho một số thắc mắc phổ biến nhất mà người dùng thường gặp phải trong quá trình sử dụng và lựa chọn xi lanh có giảm chấn được VCCTrading tổng hợp

Làm sao để biết xi lanh của tôi có giảm chấn hay không?

Hầu hết các xi lanh có giảm chấn điều chỉnh được đều có một hoặc hai con vít nhỏ bằng đồng hoặc thép không gỉ ở hai bên nắp xi lanh. Nếu không có vít này, xi lanh có thể là loại không giảm chấn hoặc giảm chấn cố định.

Giảm chấn có cần bảo trì không?

Bản thân cơ cấu giảm chấn không yêu cầu bảo trì định kỳ, nhưng các vòng seal cao su bên trong sẽ bị mòn theo thời gian. Khi hiệu quả giảm chấn kém đi dù đã điều chỉnh, đó là lúc cần thay thế bộ seal kit cho xi lanh.

Ảnh hưởng của áp suất khí nén đến hiệu quả giảm chấn?

Áp suất khí nén cao hơn sẽ làm tăng tốc độ piston, dẫn đến năng lượng động học lớn hơn. Do đó, khi tăng áp suất làm việc, bạn có thể cần phải siết vít giảm chấn thêm một chút để bù lại.

Có thể trang bị thêm giảm chấn cho xi lanh thường không?

Không thể trang bị thêm cơ cấu giảm chấn tích hợp cho một xi lanh thường. Tuy nhiên, bạn hoàn toàn có thể lắp đặt một bộ giảm chấn thủy lực (shock absorber) bên ngoài để thực hiện chức năng tương tự, đặc biệt trong các trường hợp cần nâng cấp hệ thống.

Việc lựa chọn và tinh chỉnh chính xác cơ cấu giảm chấn không phải là một tùy chọn thêm, mà là một yêu cầu kỹ thuật cơ bản để tối ưu hóa hiệu suất và kéo dài tuổi thọ cho mọi hệ thống khí nén. Đầu tư vào một xi lanh có cơ cấu giảm chấn phù hợp ngay từ đầu chính là một quyết định thông minh. Để đảm bảo bạn chọn đúng sản phẩm chất lượng với sự tư vấn chuyên sâu, hãy tìm đến những nhà cung cấp uy tín. Tại VCCTrading, chúng tôi không chỉ cung cấp các dòng xi lanh, thiết bị khí nén chính hãng mà còn đồng hành cùng bạn với đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng hỗ trợ bạn tìm ra giải pháp tối ưu nhất.
