4 Loại Phụ Kiện Xi Lanh Khí Nén & Cảm Biến Phổ Biến

Hiệu suất của một xi lanh khí nén không chỉ được quyết định bởi lực đẩy hay tốc độ, mà còn phụ thuộc trực tiếp vào chất lượng của các linh kiện phụ trợ đi kèm. Một giá đỡ chế tạo sai dung sai, một đầu nối khí bị rò rỉ, hay một cảm biến hoạt động chập chờn đều có thể biến một xi lanh cao cấp thành điểm yếu chí mạng của cả hệ thống.

Phụ Kiện Xi Lanh Khí Nén Là Gì & Tầm quan trọng thực tiễn

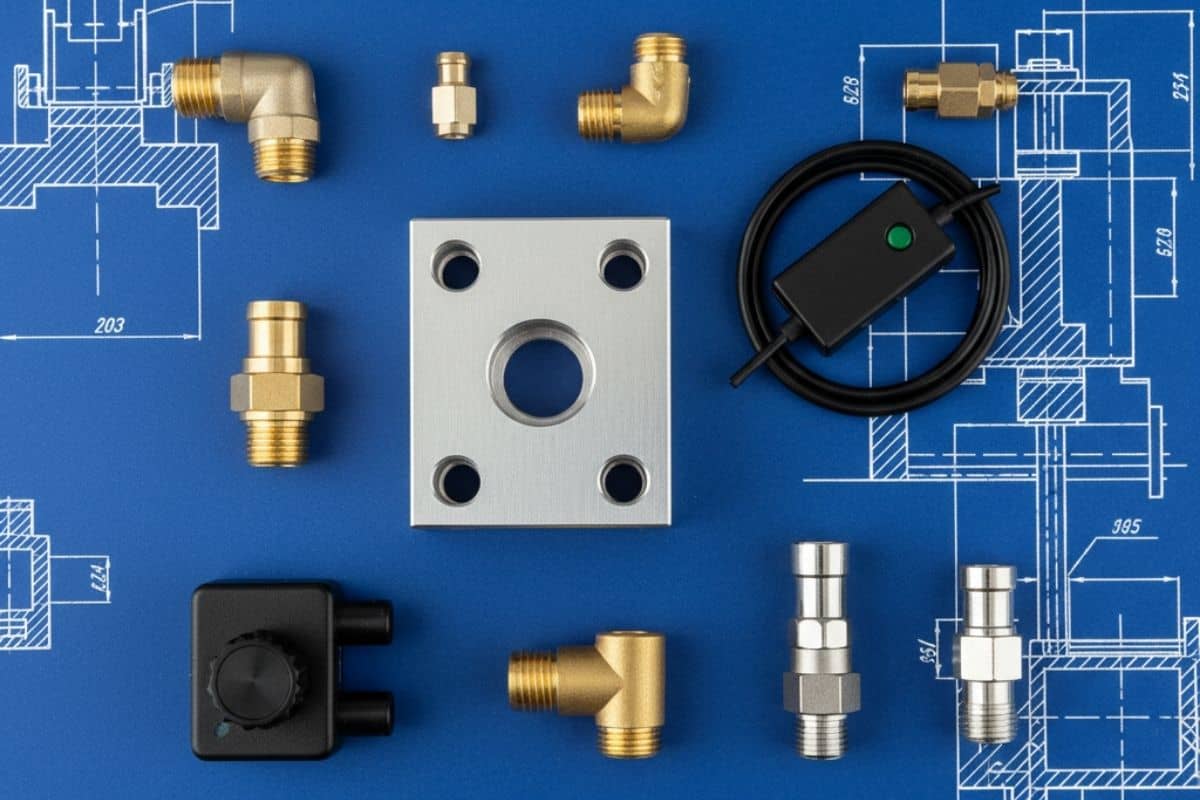

Phụ kiện xi lanh khí nén bao gồm tất cả các bộ phận và linh kiện được thiết kế để lắp đặt, kết nối, điều khiển và giám sát hoạt động của một xi lanh, giúp nó tích hợp liền mạch vào một hệ thống lớn hơn. Dù không phải là phần cấu trúc cốt lõi, chúng lại có vai trò không thể thiếu.

Những chi tiết “nhỏ” này tạo ra khác biệt “lớn” bởi chúng tác động trực tiếp đến:

• Hiệu suất vận hành: Đảm bảo xi lanh được gá đặt vững chắc, di chuyển đúng tốc độ và hành trình yêu cầu.
• Độ chính xác & An toàn: Cảm biến cung cấp tín hiệu vị trí chính xác cho bộ điều khiển (PLC), trong khi phụ kiện gá đặt ngăn chặn các dịch chuyển không mong muốn có thể gây nguy hiểm.
• Tuổi thọ thiết bị: Phụ kiện phù hợp giúp giảm va đập, chống xoay và đảm bảo kết nối khí kín, tránh rò rỉ gây lãng phí năng lượng.
• Tính linh hoạt trong thiết kế: Mở ra vô số khả năng cho kỹ sư trong việc lắp đặt xi lanh ở những vị trí và cấu hình phức tạp nhất.

Phân loại các dòng Phụ Kiện Xi Lanh Khí Nén phổ biến

Đây là nội dung cốt lõi của bài viết, đi sâu vào từng nhóm phụ kiện mà bất kỳ kỹ sư nào cũng cần nắm vững.

1. Phụ Kiện Gá Đặt (Mounting): Nền Tảng Vững Chắc

Đây là các chi tiết cơ khí dùng để cố định thân xi lanh vào khung máy, đảm bảo sự ổn định tuyệt đối trong suốt quá trình vận hành.

Tên & Mã Hiệu Phổ Biến	Mô Tả & Ứng Dụng Điển Hình

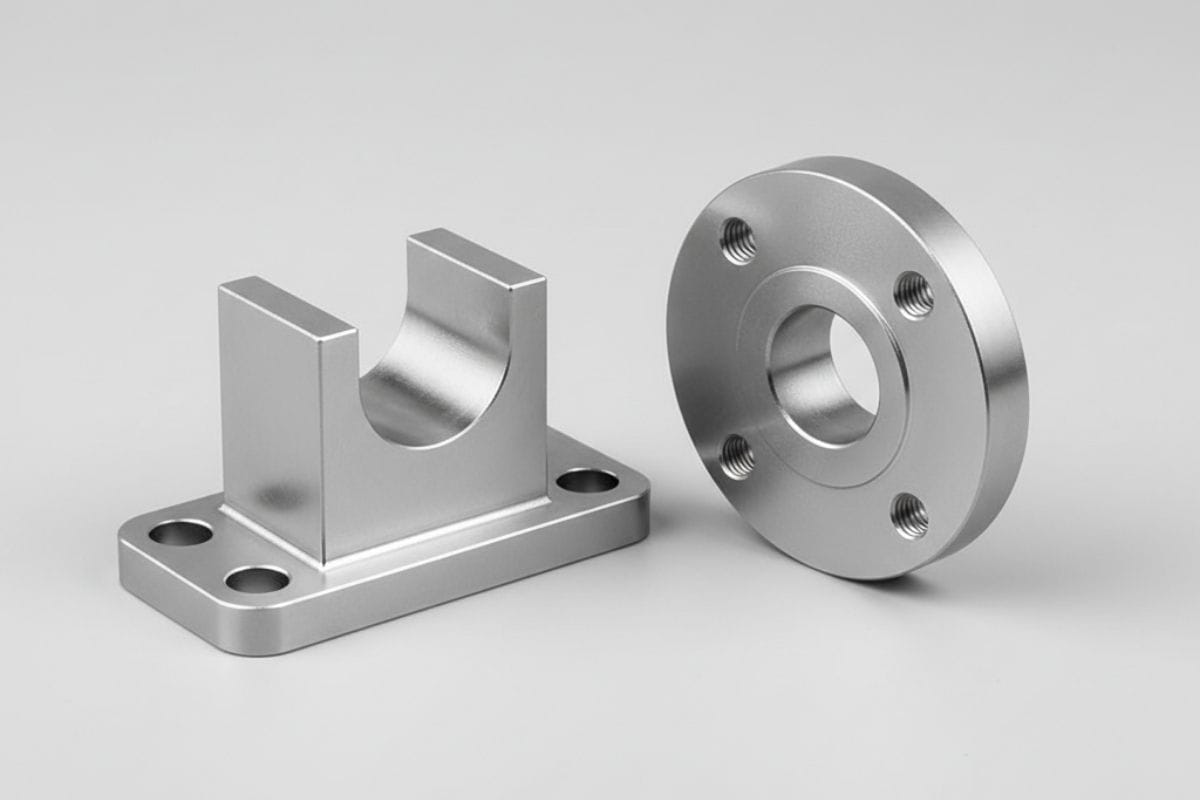

Giá đỡ chân đế (Foot Mount) – Mã: CA	Lắp đặt ở hai đầu, cố định xi lanh song song với mặt phẳng máy. Lý tưởng cho các ứng dụng đẩy-kéo theo phương thẳng, yêu cầu sự ổn định cao.
Giá đỡ mặt bích (Flange Mount) – Mã: CB	Lắp ở đầu hoặc đuôi, cố định xi lanh vuông góc với mặt phẳng máy. Cung cấp độ cứng vững và khả năng chịu lực vượt trội, thường dùng trong các ứng dụng ép, nén.
Mắt trâu/Đầu lắc (Rod Eye) – Mã: I	Gắn vào đầu ty xi lanh, kết hợp với các khớp nối khác để tạo ra chuyển động linh hoạt, cho phép xi lanh xoay hoặc lệch góc khi làm việc.
Đầu Y (Y-Clevis) – Mã: Y	Thường được cố định vào máy, kết hợp với mắt trâu (I) để tạo thành khớp bản lề, cho phép toàn bộ xi lanh có thể xoay quanh một trục cố định.



2. Cảm Biến Xi Lanh (Sensor): “Mắt Thần” Của Hệ Thống Tự Động

Cảm biến xi lanh là thiết bị điện tử dùng để xác định vị trí của piston. Cơ chế hoạt động dựa trên một vòng nam châm vĩnh cửu tích hợp trên piston. Khi piston di chuyển đến phạm vi hoạt động, từ trường của nam châm sẽ kích hoạt cảm biến, gửi tín hiệu đến PLC, cho phép hệ thống “biết” được trạng thái của xi lanh (đầu hoặc cuối hành trình).

Đặc Điểm	Reed Switch (Công Tắc Lưỡi Gà)	Solid State (Bán Dẫn – NPN/PNP)
Nguyên lý	Công tắc cơ khí: Hai lá kim loại trong ống thủy tinh đóng lại khi có từ trường.	Công tắc điện tử: Hiệu ứng Hall hoặc từ trở phát hiện từ trường để kích hoạt.
Tần số đóng ngắt	Thấp (< 40Hz).	Rất cao (> 1000Hz).
Tuổi thọ	Bị giới hạn bởi số lần đóng ngắt cơ khí.	Rất cao, gần như không giới hạn do không có bộ phận chuyển động.
Độ bền	Kém bền hơn khi gặp rung động và va đập.	Chống rung và chống sốc vượt trội.
Ứng dụng	Phù hợp cho ứng dụng tốc độ chậm, tần suất thấp.	Là tiêu chuẩn cho ứng dụng tốc độ cao, tần suất lớn, yêu cầu độ tin cậy và chính xác.



3. Phụ Kiện Kết Nối Khí (Fitting): Dẫn Truyền Năng Lượng

Đây là nhóm phụ kiện có nhiệm vụ kết nối đường ống khí nén từ van điều khiển vào các cổng cấp khí của xi lanh, đảm bảo hệ thống kín, không rò rỉ và tối ưu lưu lượng.

• Đầu nối nhanh (Quick Fittings): Thiết kế để cắm và rút dây hơi một cách nhanh chóng, thuận tiện cho việc lắp đặt và bảo trì.
• Cút nối ren (Threaded Fittings): Mang lại kết nối cực kỳ chắc chắn và bền bỉ, thường được dùng ở các vị trí cố định.

Vật liệu chế tạo rất đa dạng, từ nhựa kỹ thuật, đồng thau mạ niken cho đến thép không gỉ, được lựa chọn tùy thuộc vào áp suất và môi trường làm việc.

4. Phụ Kiện Điều Khiển & Hỗ Trợ (Control & Support)

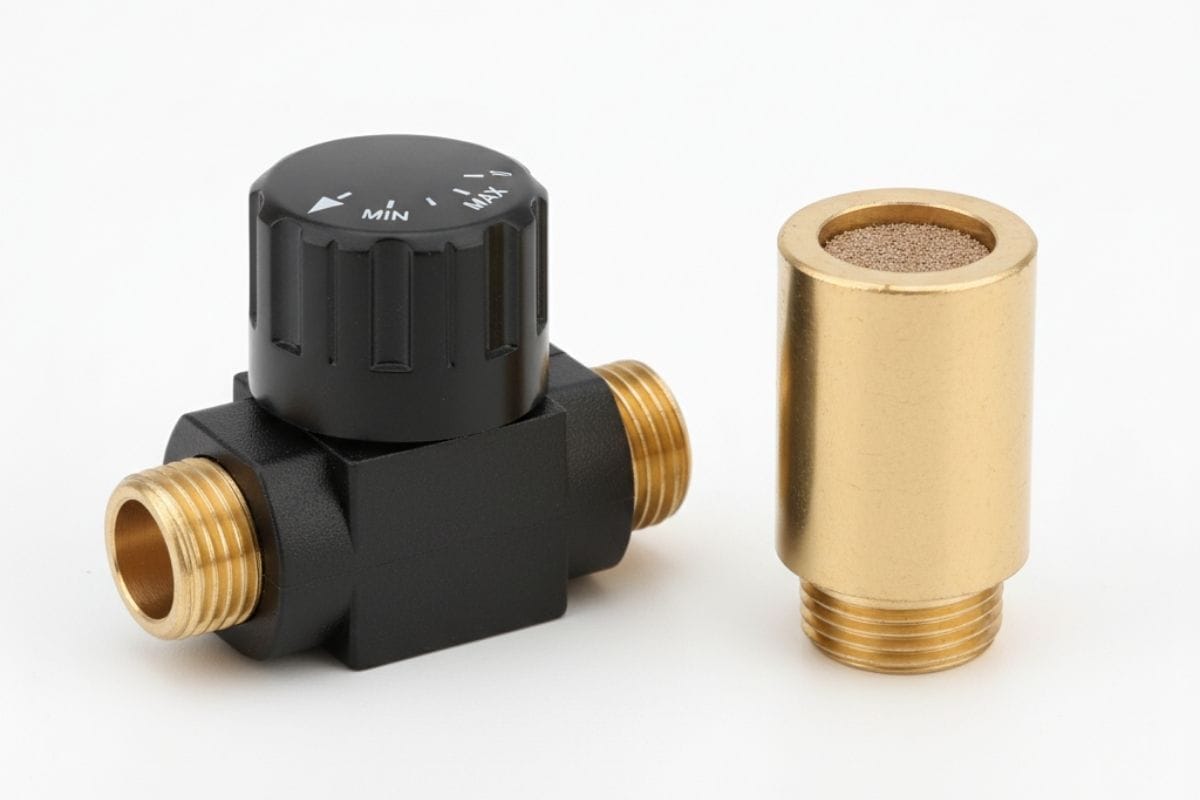

• Van tiết lưu (Speed Controller): Thường được lắp trực tiếp vào cổng khí của xi lanh, cho phép tinh chỉnh lưu lượng khí vào hoặc ra, qua đó điều khiển chính xác tốc độ di chuyển của piston.
• Giảm thanh (Silencer/Muffler): Lắp ở cổng xả của van điện từ, có tác dụng triệt tiêu tiếng ồn lớn phát sinh khi khí nén áp suất cao xả ra môi trường, đồng thời ngăn bụi bẩn xâm nhập.

Một số phụ kiện (ví dụ: gá dẫn hướng cho guided cylinder hoặc bộ giảm chấn cho rotary actuator) chỉ phù hợp với xi lanh đặc thù – vì vậy trước khi mua phụ kiện, tham khảo các loại xi lanh đặc biệt: trượt, kẹp, quay để đảm bảo tương thích về kích thước, điểm gá và yêu cầu vận hành.

Những lỗi sai thường gặp khi lắp đặt Phụ Kiện Xi Lanh Khí Nén & cách khắc phục

Qua nhiều năm trực tiếp xử lý sự cố cho khách hàng, VCCTrading đã tổng hợp lại 3 sai lầm phổ biến nhưng lại gây hậu quả nghiêm trọng nhất.

Lỗi 1: Siết đầu nối quá lực gây biến dạng, rò rỉ khí.

Việc dùng lực quá mạnh khi siết các đầu nối ren có thể làm hỏng ren hoặc nứt cổng cấp khí của xi lanh, gây rò rỉ không thể khắc phục.

Giải pháp: Luôn siết với lực vừa đủ. Đối với đầu nối có gioăng, chỉ cần siết đến khi cảm thấy gioăng được ép chặt. Sử dụng băng tan đúng cách sẽ giúp làm kín mà không cần dùng lực quá mức.

Lỗi 2: Lắp sai loại cảm biến (NPN/PNP) không tương thích với PLC.

Cảm biến NPN và PNP quy định tín hiệu ngõ ra là âm (NPN) hay dương (PNP). Lắp sai loại mà PLC yêu cầu sẽ khiến hệ thống không thể nhận được tín hiệu.

Giải pháp: Luôn kiểm tra tài liệu của PLC để xác định yêu cầu đầu vào là NPN (Sink) hay PNP (Source). Đọc kỹ thông số trên thân cảm biến trước khi lắp.

Lỗi 3: Chọn sai vật liệu phụ kiện cho môi trường làm việc.

Sử dụng phụ kiện bằng nhựa hoặc đồng trong môi trường có hóa chất hoặc nhiệt độ cao sẽ khiến chúng nhanh chóng bị ăn mòn, giòn gãy, gây rò rỉ và dừng máy đột ngột.

Giải pháp: Với môi trường thực phẩm, y tế, hoặc có hóa chất, hãy luôn ưu tiên sử dụng phụ kiện bằng thép không gỉ (Inox 304, 316) để đảm bảo an toàn và tuân thủ tiêu chuẩn.

Các thương hiệu Phụ Kiện Xi Lanh Khí Nén uy tín

• Festo (Đức): Đi đầu về công nghệ, chất lượng và các giải pháp thông minh. Sản phẩm có độ bền và chính xác gần như tuyệt đối, lý tưởng cho các dây chuyền đòi hỏi tiêu chuẩn khắt khe nhất.
• SMC (Nhật Bản): Sở hữu danh mục sản phẩm cực kỳ đa dạng, có thể đáp ứng gần như mọi yêu cầu ứng dụng. Chất lượng được công nhận toàn cầu và mạng lưới phân phối rộng khắp.
• Parker (Mỹ): Một thế lực trong ngành thủy lực – khí nén, cung cấp các sản phẩm bền bỉ, mạnh mẽ, đặc biệt phù hợp cho các môi trường công nghiệp nặng.
• Airtac (Đài Loan): Một lựa chọn kinh tế cho các ứng dụng phổ thông, không yêu cầu quá cao về thông số, với lợi thế cạnh tranh về giá và sự sẵn có.

Phụ kiện như bộ giảm chấn và gá lắp chỉ phát huy hiệu quả khi được chọn theo nguyên lý và kích thước pittông/hành trình xi lanh. Xem thêm bài Giảm Chấn Xi Lanh Khí Nén: Cấu Tạo, Nguyên Lý & Cách Chọn để đối chiếu yêu cầu kỹ thuật trước khi mua phụ kiện và lắp đặt.

Giải đáp thắc mắc thường gặp (FAQ) về Phụ Kiện Xi Lanh Khí Nén

Dưới đây là các câu hỏi mà VCCTrading thường gặp trong quá trình tư vấn cho khách hàng

Sự khác biệt cốt lõi giữa cảm biến NPN và PNP là gì, nên chọn loại nào?

Sự khác biệt nằm ở tín hiệu ngõ ra. PNP xuất tín hiệu dương (+), NPN xuất tín hiệu âm (-). Bạn phải chọn loại tương thích với yêu cầu đầu vào của PLC. PLC từ châu Á (Nhật Bản) thường dùng NPN, trong khi PLC từ châu Âu và Mỹ thường dùng PNP.

Phụ kiện của hãng SMC có lắp vừa cho xi lanh của Festo không?

Đối với các dòng xi lanh tiêu chuẩn ISO, phần lớn phụ kiện có thể dùng chung. Tuy nhiên, một số dòng đặc thù có thể có kích thước rãnh hoặc kiểu gá khác nhau. Luôn kiểm tra datasheet hoặc hỏi ý kiến chuyên gia để đảm bảo tương thích 100%.

Làm thế nào để biết xi lanh của tôi có hỗ trợ lắp cảm biến từ?

Hầu hết xi lanh công nghiệp hiện nay đều có tích hợp vòng từ. Bạn có thể kiểm tra mã sản phẩm (thường có ký hiệu “D” hoặc “Magnetic”) hoặc đơn giản là dùng một vật kim loại nhỏ để thử từ tính dọc theo thân xi lanh.

Việc am hiểu và lựa chọn chính xác các loại phụ kiện xi lanh khí nén là một chiến lược đầu tư vào sự ổn định và hiệu quả của sản xuất. Từ việc đảm bảo gá đặt vững chắc, kết nối kín khí cho đến giám sát hành trình chính xác, mỗi chi tiết phụ kiện đều là một mắt xích quan trọng. Đầu tư vào sản phẩm chất lượng, phù hợp với yêu cầu kỹ thuật sẽ giúp giảm thiểu thời gian dừng máy, tiết kiệm năng lượng và nâng cao năng suất về lâu dài.
