Xi Lanh Trượt, Kẹp, Quay Khí Nén: Hướng Dẫn Toàn Diện

Trong thế giới tự động hóa công nghiệp, sự chính xác của mỗi chuyển động là yếu tố quyết định hiệu suất của cả một dây chuyền. Từ thao tác tịnh tiến đòi hỏi độ chính xác cao, đến hành động kẹp giữ sản phẩm tinh vi hay một chuyển động xoay lật dứt khoát, tất cả đều cần đến các giải pháp truyền động chuyên dụng.

Việc lựa chọn đúng xi lanh trượt, xi lanh kẹp, hay xi lanh quay không chỉ là một quyết định kỹ thuật, mà còn là một chiến lược đầu tư vào sự ổn định và hiệu quả lâu dài của hệ thống sản xuất.

Xi Lanh Trượt Khí Nén: Khi chuyển động tịnh tiến cần độ chính xác cao

Khi một chuyển động thẳng đòi hỏi độ chính xác cao, khả năng chống lại mô-men xoắn và tải trọng từ nhiều phía- những yêu cầu vượt xa khả năng của một xi lanh thông thường- xi lanh trượt (Pneumatic Slide Cylinder) chính là giải pháp kỹ thuật được ưu tiên hàng đầu.

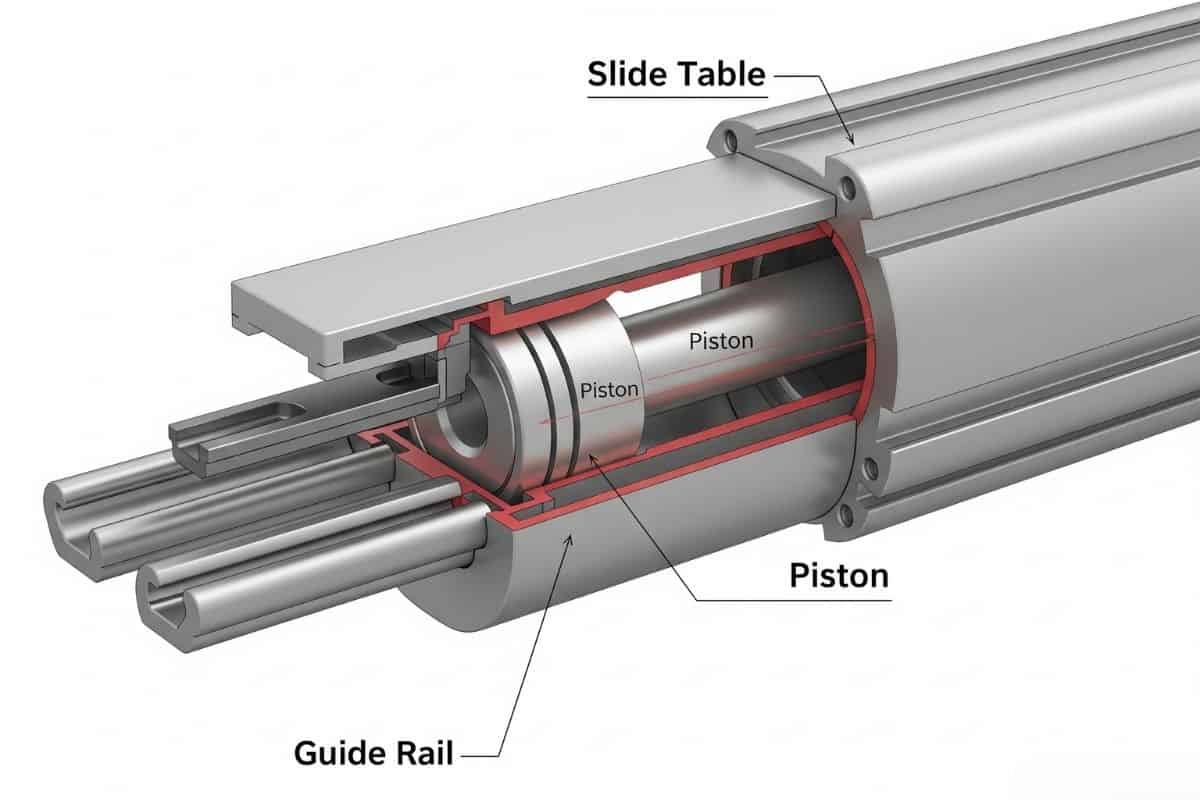

Cấu tạo và nguyên lý hoạt động

Về bản chất, xi lanh trượt là sự tích hợp thông minh giữa một xi lanh khí nén và một cơ cấu dẫn hướng chính xác cao trên cùng một khối duy nhất.

Cấu tạo cốt lõi:

• Thân xi lanh: Chứa piston và các cổng cấp/xả khí nén.
• Bàn trượt (Slide Table): Là bộ phận di chuyển, mặt phẳng lý tưởng để gá đặt chi tiết hoặc các cơ cấu máy khác.
• Cơ cấu dẫn hướng (Guide Mechanism): Đây là “trái tim” quyết định độ chính xác và độ bền của xi lanh. Nó thường là ray trượt – con trượt bi (độ chính xác cao) hoặc bạc trượt (bền bỉ trong môi trường bẩn).

Nguyên lý hoạt động: Khí nén đẩy piston, piston kết nối và di chuyển toàn bộ cụm bàn trượt dọc theo cơ cấu dẫn hướng. Chính cơ cấu dẫn hướng này đảm bảo bàn trượt di chuyển tuyệt đối ổn định, thẳng và có khả năng chịu tải trọng ngang hoặc mô-men xoắn tốt hơn gấp nhiều lần so với xi lanh thường.

Các loại xi lanh trượt phổ biến và trường hợp sử dụng

Loại Dẫn Hướng	Ưu điểm	Nhược điểm	Trường Hợp Sử Dụng Tối Ưu
Bạc trượt (Sleeve Bearing)	Chi phí hợp lý, cấu tạo đơn giản, kháng bẩn tốt.	Ma sát lớn hơn, độ chính xác không quá cao.	Các ứng dụng đẩy, chặn, định vị cơ bản không yêu cầu độ lặp lại ở mức micro-mét.
Ray & Bi trượt (Ball Bearing)	Độ chính xác rất cao, ma sát cực thấp, chuyển động mượt mà.	Chi phí cao, nhạy cảm với bụi bẩn.	Bắt buộc dùng cho lắp ráp linh kiện điện tử, máy đo kiểm (CMM), các cơ cấu định vị đòi hỏi độ lặp lại gần như tuyệt đối.

Ứng dụng thực tế: Từ định vị phôi đến gá đặt sản phẩm

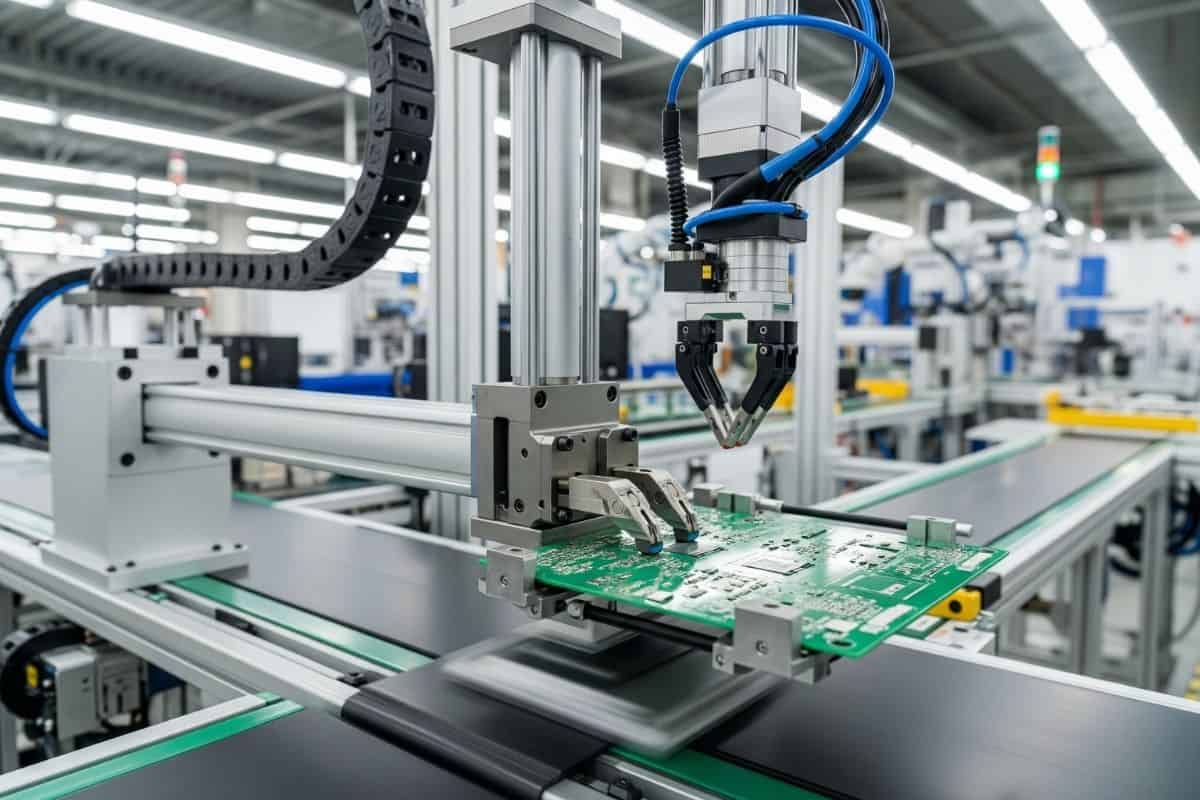

• Định vị phôi gia công: Đẩy phôi vào đúng vị trí trong máy CNC với độ chính xác cao trước khi gia công.
• Cơ cấu chặn và phân loại sản phẩm: Trên băng chuyền, xi lanh trượt thò ra để chặn và chuyển hướng sản phẩm một cách dứt khoát và chính xác.
• Module nâng hạ: Hai xi lanh trượt song song tạo thành một cơ cấu nâng hạ nhỏ gọn, ổn định cho các cụm máy nhẹ.

Xi Lanh Kẹp Khí Nén: “Bàn Tay Sắt” Chính Xác Của Robot & Tự Động Hóa

Nếu xi lanh trượt tạo ra chuyển động, thì xi lanh kẹp (Pneumatic Gripper) được sinh ra để thực hiện thao tác “cầm”, “nắm”, và “giữ” một cách chắc chắn, lặp đi lặp lại hàng triệu chu kỳ với một sự đồng nhất mà con người không thể đạt được.

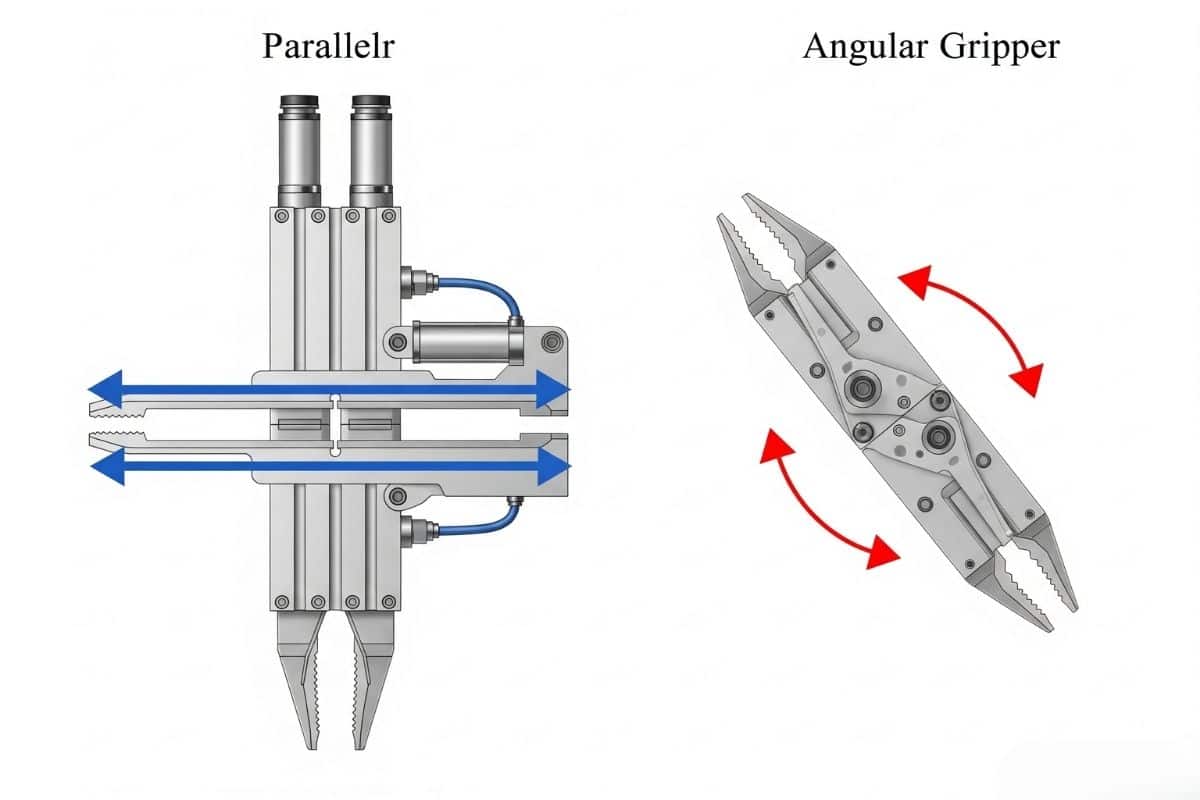

Cơ cấu kẹp song song và kẹp góc hoạt động ra sao?

• Xi lanh kẹp song song (Parallel Gripper): Hai ngón kẹp di chuyển thẳng vào và ra, luôn song song với nhau. Đây là loại phổ biến nhất, mô phỏng động tác kẹp tự nhiên, lý tưởng cho các vật thể hình hộp, vuông hoặc tròn.
• Xi lanh kẹp góc (Angular Gripper): Hai ngón kẹp đóng/mở theo một góc (giống như một chiếc kìm). Cơ cấu này tạo ra một không gian mở lớn, thuận lợi khi cần đưa các vật thể cồng kềnh vào khu vực kẹp.

So sánh xi lanh kẹp 2 chấu, 3 chấu và 180 độ

• Kẹp 2 chấu: Là loại tiêu chuẩn, ứng dụng cho 90% các trường hợp gắp vật thể có hai mặt đối xứng.

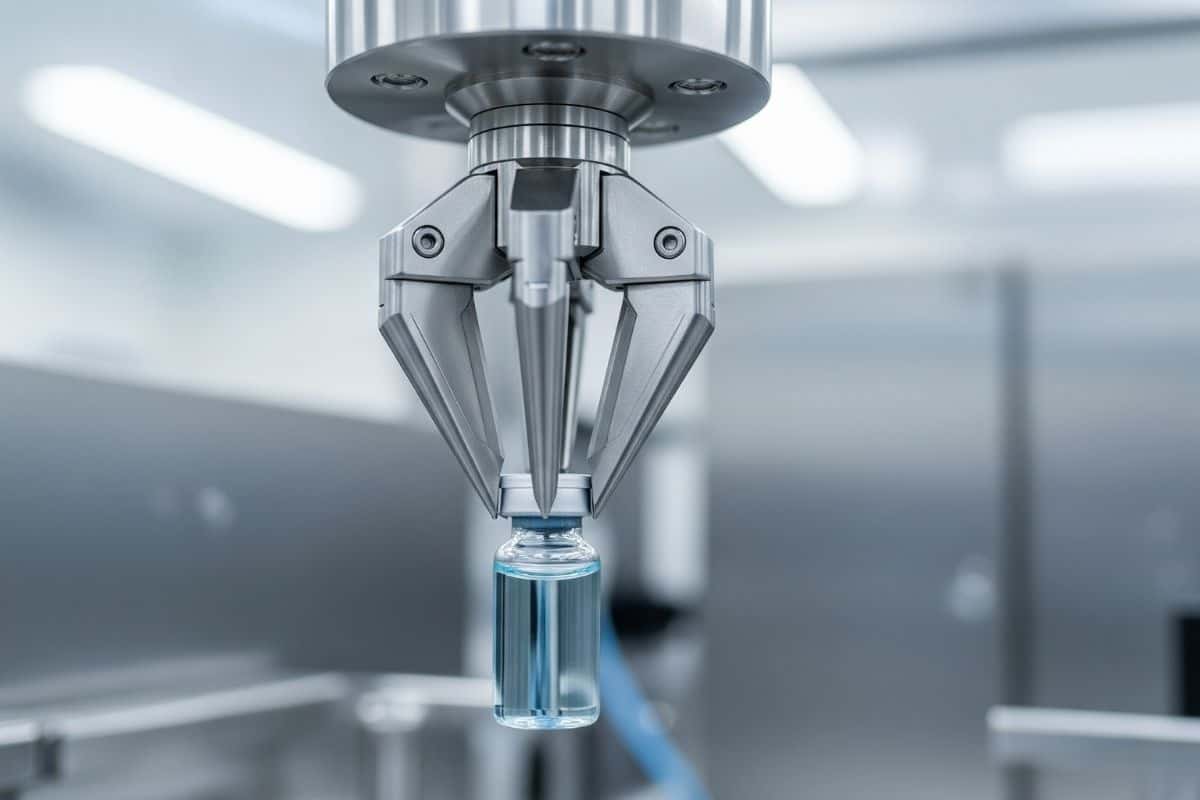

• Kẹp 3 chấu: Chuyên dùng để gắp các vật thể hình tròn hoặc trụ. Ba điểm kẹp sẽ tự động định tâm vật thể, tăng độ ổn định và chính xác khi di chuyển ở tốc độ cao.
• Kẹp 180 độ: Một dạng kẹp góc đặc biệt, hai ngón kẹp mở phẳng 180 độ. Cực kỳ hữu ích trong không gian hẹp, nơi ngón kẹp phải thu lại hoàn toàn để không cản trở các cơ cấu khác.

Ứng dụng “Pick and Place” và giữ chi tiết điển hình

Ứng dụng tinh túy nhất của xi lanh kẹp là trong các hệ thống “Pick and Place” (Gắp và Đặt).

• Lắp ráp điện tử: Gắp các bo mạch, vi mạch, và linh kiện điện tử nhỏ với lực kẹp được kiểm soát chặt chẽ.
• Ngành thực phẩm & dược phẩm: Gắp bánh, kẹo, vỉ thuốc, chai lọ với vật liệu ngón kẹp đạt chuẩn an toàn vệ sinh.
• Gia công cơ khí: Giữ chặt một chi tiết nhỏ để máy thực hiện các công đoạn phụ như khoan lỗ, khắc laser, hoặc kiểm tra ngoại quan.

Các xi lanh chuyên dụng (gripper, guided, rotary) rất mạnh ở nhiệm vụ chuyên biệt, nhưng với các cơ cấu pick-and-place nhỏ, cơ chế điều khiển đơn giản hoặc khi cần giảm chi phí, xi lanh khí nén mini (compact/miniature cylinder) thường là giải pháp tối ưu nhờ kích thước nhỏ và lắp đặt dễ dàng.

Xi Lanh Quay Khí Nén: Tạo Chuyển Động Xoay & Lật Linh Hoạt

Khi ứng dụng đòi hỏi phải xoay, lật, hoặc thay đổi định hướng của một vật thể, xi lanh quay (Pneumatic Rotary Actuator) là thiết bị không thể thay thế.

Nguyên lý tạo mô-men xoắn: “Thanh răng – Bánh răng” và “Cánh gạt”

• Cơ cấu Thanh răng – Bánh răng (Rack and Pinion): Đây là cơ cấu mạnh mẽ và phổ biến nhất. Piston khí nén đẩy một thanh răng, làm quay một bánh răng ăn khớp và truyền chuyển động ra trục quay. Cơ cấu này tạo ra mô-men xoắn lớn, ổn định trong suốt hành trình.
• Cơ cấu Cánh gạt (Vane Type): Một cánh gạt đặt trong buồng tròn được khí nén đẩy để quay quanh trục trung tâm. Cơ cấu này có thiết kế nhỏ gọn hơn, phù hợp cho các ứng dụng nhẹ và không gian hẹp.

Hướng dẫn đọc thông số kỹ thuật: Góc quay và Mô-men xoắn

• Góc quay (Rotation Angle): Là góc quay tối đa của trục, phổ biến là 90° và 180°. Hầu hết các loại xi lanh quay hiện đại đều cho phép tinh chỉnh góc này.
• Mô-men xoắn (Torque): Là thông số quan trọng nhất, thể hiện “sức mạnh” của xi lanh, đơn vị là Newton-mét (Nm). Mô-men xoắn hiệu dụng phải đủ lớn để thắng được quán tính và trọng lượng của vật thể cần xoay.

Ứng dụng trong vận hành van công nghiệp và lật sản phẩm

• Tự động hóa van công nghiệp: Xi lanh quay là bộ phận truyền động chính cho các loại van bi, van bướm trong các hệ thống đường ống.
• Lật sản phẩm: Trên băng chuyền, lật một sản phẩm 180 độ để kiểm tra hoặc dán nhãn mặt còn lại.
• Đổi hướng sản phẩm: Xoay một cơ cấu gạt để chuyển hướng sản phẩm sang một dây chuyền khác tại các điểm giao cắt.

Các loại xi lanh đặc biệt cần các phụ kiện chuyên dụng (mounting bracket, rod end, cushioning bumper, swivel joint, proximity sensor) để đảm bảo vị trí lắp chính xác, giảm va đập và tăng tuổi thọ. Xem thêm 4 phụ kiện không thể thiếu cho xi lanh khí nén để đối chiếu từng loại phụ kiện phù hợp với từng dòng xi lanh chuyên dụng.

Bảng so sánh tổng quan 3 loại xi lanh (Trượt vs Kẹp vs Quay)

Tiêu chí	Xi Lanh Trượt	Xi Lanh Kẹp	Xi Lanh Quay
Dạng chuyển động	Tịnh tiến (Thẳng)	Đóng/Mở ngón kẹp	Xoay (Quay tròn)
Thông số quyết định	Hành trình, Tải trọng, Độ chính xác	Lực kẹp, Dạng chấu kẹp, Hành trình kẹp	Mô-men xoắn, Góc quay
Ứng dụng cốt lõi	Định vị, di chuyển chính xác	Gắp, giữ, đặt sản phẩm	Xoay, lật, vận hành van

5 Yếu tố cần kiểm tra trước khi ra quyết định mua xi lanh khí nén

1. Lực & Tải trọng: Tính toán chính xác lực yêu cầu (lực kẹp, tải trọng, mô-men xoắn) và nhân với hệ số an toàn (thường là 1.5 đến 2.0). Không bao giờ chọn xi lanh sát với tải tính toán.
2. Tốc độ & Tần suất: Chu kỳ hoạt động bao nhiêu lần/phút? Tần suất cao đòi hỏi xi lanh có chất lượng vật liệu và giảm chấn tốt để chịu được sự mài mòn và va đập liên tục.
3. Môi trường làm việc: Xi lanh sẽ hoạt động trong môi trường bụi bẩn, ẩm ướt, nhiệt độ cao hay có hóa chất? Cần lựa chọn vật liệu thân (nhôm, inox) và gioăng phớt (NBR, FKM, Viton) cho phù hợp.
4. Yêu cầu về độ chính xác: Ứng dụng có cần độ lặp lại vị trí ở mức ±0.01mm không? Nếu có, bắt buộc phải chọn xi lanh trượt dẫn hướng bi hoặc các giải pháp cao cấp hơn.
5. Không gian lắp đặt: Kiểm tra kỹ bản vẽ kỹ thuật và kích thước bao của xi lanh để đảm bảo nó vừa vặn trong không gian máy của bạn.

Câu hỏi thường gặp (FAQs) về Xi Lanh Trượt, Kẹp, Quay khí nén

Để giúp bạn hiểu sâu hơn về các tình huống thực tế, chúng tôi đã tổng hợp và trả lời một số câu hỏi kỹ thuật thường gặp nhất khi làm việc với các loại xi lanh chuyên dụng này.

1. Với xi lanh trượt, làm sao để chọn giữa loại dẫn hướng bi và bạc trượt?

Đây là một quyết định quan trọng ảnh hưởng trực tiếp đến chi phí và hiệu suất. Lời khuyên từ VCCTrading: hãy dựa vào yêu cầu về độ chính xác. Nếu ứng dụng của bạn là lắp ráp linh kiện điện tử, kiểm tra sản phẩm bằng cảm biến, hoặc bất cứ tác vụ nào đòi hỏi độ lặp lại vị trí ở mức micro-mét, xi lanh dẫn hướng bi là bắt buộc. Ngược lại, nếu bạn chỉ cần một cơ cấu để đẩy, chặn sản phẩm hoặc định vị thô trong môi trường nhiều bụi bẩn, xi lanh dẫn hướng bạc trượt sẽ là lựa chọn kinh tế và bền bỉ hơn.

2. Lực kẹp của xi lanh kẹp nên được tính toán như thế nào cho an toàn?

Việc tính toán lực kẹp là yếu tố sống còn để đảm bảo an toàn cho sản phẩm và hệ thống. Một sai lầm phổ biến là chọn lực kẹp chỉ vừa đủ với trọng lượng vật thể. Bạn cần phải xem xét đến gia tốc khi di chuyển. Quy tắc kinh nghiệm: lực kẹp hiệu dụng của mỗi ngón kẹp phải lớn hơn trọng lượng vật thể từ 10 đến 20 lần, tùy thuộc vào tốc độ di chuyển và hệ số ma sát giữa ngón kẹp và vật. Luôn tham khảo catalogue của nhà sản xuất để xem biểu đồ lực kẹp tại các áp suất và vị trí kẹp khác nhau.

3. Xi lanh quay có thể dừng ở giữa hành trình được không?

Câu trả lời là không, đối với các loại xi lanh quay khí nén tiêu chuẩn. Chúng được thiết kế để quay từ điểm đầu đến điểm cuối của hành trình (ví dụ: từ 0° đến 180°). Việc cấp khí sẽ đẩy xi lanh đi hết một mạch và dừng lại khi có va chạm cơ khí bên trong. Nếu ứng dụng của bạn đòi hỏi việc dừng và giữ chính xác tại nhiều góc độ khác nhau, bạn sẽ cần xem xét các giải pháp cao cấp hơn như động cơ servo hoặc các loại xi lanh quay thủy lực chuyên dụng.

Một quyết định được đưa ra dựa trên dữ kiện và kinh nghiệm không chỉ giúp tối ưu hóa hiệu suất vận hành ngay lập tức mà còn giảm thiểu chi phí bảo trì, tránh được những lần dừng máy đột xuất và kéo dài tuổi thọ của toàn bộ hệ thống. Hãy xem việc lựa chọn các linh kiện này không phải là một chi phí, mà là một khoản đầu tư chiến lược vào sự ổn định, chính xác và năng lực cạnh tranh của doanh nghiệp trong kỷ nguyên sản xuất thông minh.
