Xi Lanh ISO 15552 là gì? Thông Số, Phân Loại & Hướng Dẫn Chọn

Trong ngành tự động hóa công nghiệp, tiêu chuẩn ISO 15552 được xem là quy chuẩn vàng, đảm bảo tính linh hoạt và hiệu quả cho mọi hệ thống khí nén. Việc tuân thủ tiêu chuẩn này đồng nghĩa với khả năng thay thế liền mạch giữa các sản phẩm từ những thương hiệu hàng đầu, giúp doanh nghiệp tối ưu hóa chi phí bảo trì và giảm thiểu thời gian dừng máy.

Xi lanh ISO 15552 là gì? Lợi ích vượt trội của việc chuẩn hóa

Xi lanh ISO 15552 là một bộ tiêu chuẩn quốc tế do Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) ban hành, quy định các thông số kỹ thuật và kích thước lắp đặt cho các loại xi lanh khí nén. Tiêu chuẩn này thay thế cho các quy định cũ hơn như ISO 6431 và VDMA 24562, hợp nhất chúng thành một quy chuẩn duy nhất được công nhận trên toàn cầu.

Lợi ích lớn nhất và quan trọng nhất của tiêu chuẩn này chính là tính có thể thay thế lẫn nhau (interchangeability). Điều này có nghĩa là:

• Linh hoạt trong lựa chọn nhà cung cấp: Bạn có thể thay thế một xi lanh ISO 15552 từ hãng A (ví dụ: Festo) bằng một xi lanh cùng tiêu chuẩn từ hãng B (ví dụ: SMC, Airtac, Norgren) mà không cần phải thay đổi thiết kế gá đặt của máy.
• Giảm thiểu thời gian dừng máy: Khi một xi lanh bị hỏng, việc tìm kiếm sản phẩm thay thế trở nên nhanh chóng và dễ dàng hơn rất nhiều, giảm thiểu thời gian dây chuyền sản xuất phải ngưng hoạt động.
• Tối ưu hóa quản lý kho: Doanh nghiệp có thể giảm bớt sự phức tạp trong việc quản lý phụ tùng tồn kho khi nhiều loại máy móc khác nhau có thể sử dụng chung một chuẩn xi lanh.

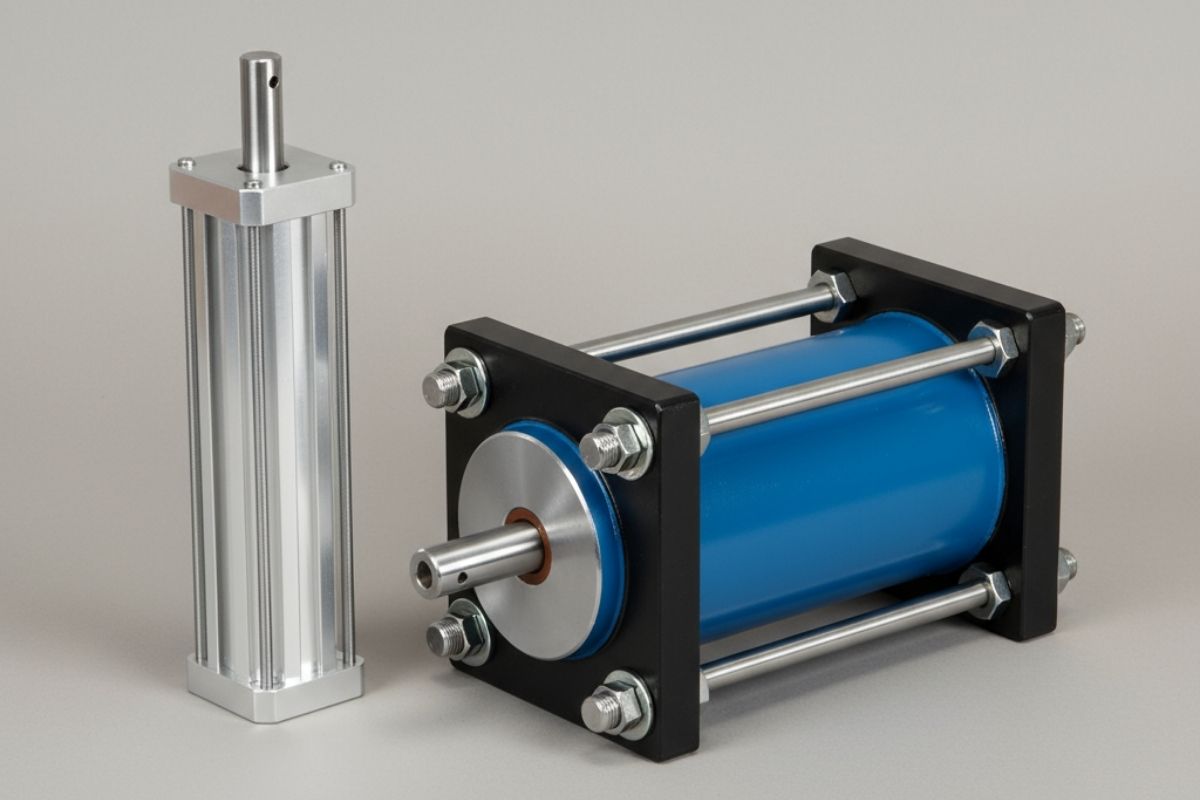

Phân biệt các Loại Xi Lanh ISO 15552 phổ biến: Thân Vuông (Profile) và Tie-rod

Mặc dù cùng tuân thủ một tiêu chuẩn về kích thước lắp đặt, xi lanh ISO 15552 có hai kiểu dáng thiết kế bên ngoài chính. Mỗi loại có những ưu và nhược điểm riêng phù hợp với các môi trường ứng dụng khác nhau, và bảng so sánh dưới đây sẽ giúp bạn phân biệt rõ ràng hai loại này:

Tiêu Chí	Xi Lanh Thân Vuông (Profile)	Xi Lanh Tie-rod (Thanh Giằng)
Cấu Tạo	Thân xi lanh được đúc từ một khối nhôm định hình, có các rãnh dọc theo thân.	Hai mặt bích ở hai đầu được giữ cố định bởi 4 thanh thép giằng (tie-rod) chạy dọc bên ngoài.
Ưu Điểm	– Thiết kế gọn gàng, thẩm mỹ cao. – Bề mặt trơn láng, dễ dàng vệ sinh. – Các rãnh trên thân (T-slot) giúp lắp đặt cảm biến hành trình dễ dàng, gọn gàng.	– Kết cấu cực kỳ chắc chắn, chịu va đập và rung động tốt hơn. – Dễ dàng tháo rời để bảo trì, sửa chữa, thay thế các bộ phận bên trong.
Nhược Điểm	– Khó sửa chữa khi thân bị móp méo. – Khả năng chịu va đập cơ học kém hơn loại tie-rod.	– Thiết kế có phần cồng kềnh hơn. – Các thanh giằng và kẽ hở dễ bám bụi bẩn, khó vệ sinh hơn.
Ứng Dụng	Ngành thực phẩm, dược phẩm, điện tử, dệt may, bao bì và các dây chuyền tự động hóa yêu cầu vệ sinh và thẩm mỹ cao.	Ngành công nghiệp nặng, máy ép, máy gia công gỗ, ngành thép, các ứng dụng chịu tải nặng, rung động hoặc có nguy cơ va đập.

Cách đọc thông số kỹ thuật Xi Lanh ISO 15552

Việc hiểu rõ cách đọc mã sản phẩm là một kỹ năng quan trọng giúp các kỹ sư và nhân viên mua hàng lựa chọn chính xác loại xi lanh mình cần. Hầu hết các nhà sản xuất đều tuân theo một quy tắc mã hóa tương tự nhau.

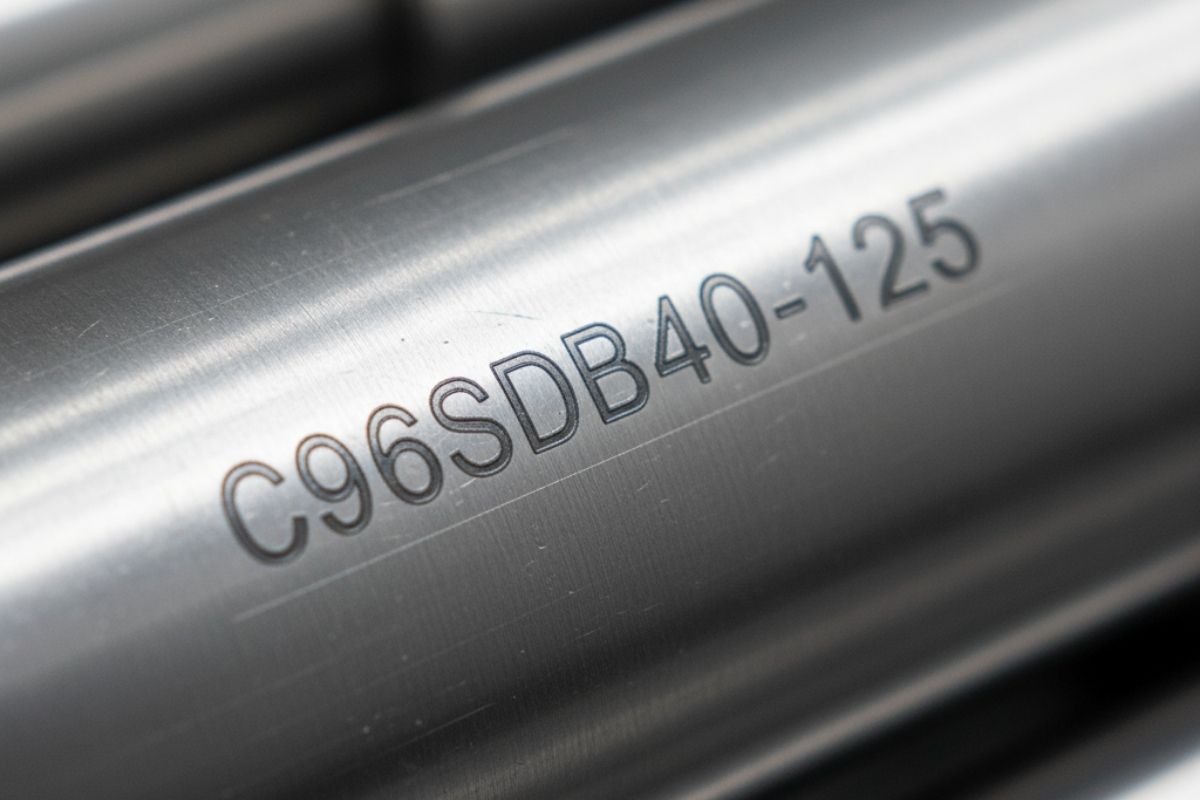

Hãy cùng phân tích một mã xi lanh tie-rod ví dụ phổ biến để hiểu rõ hơn: C96SDB40-125

• C96: Đây là mã sê-ri sản phẩm, thường do nhà sản xuất quy định. “C96” là mã tiêu chuẩn của hãng SMC cho dòng xi lanh tie-rod tuân thủ ISO 15552, và được nhiều hãng khác sản xuất theo.
• SDB: Chuỗi ký tự này mã hóa cho các đặc tính cơ bản của xi lanh. Thông thường, S chỉ xi lanh có vòng từ (Magnet) để lắp cảm biến, D chỉ tác động kép (Double Acting), và B là mã cho kiểu đầu nắp xi lanh tiêu chuẩn.
• 40: Con số này chỉ đường kính của piston (bore size) bên trong xi lanh, đơn vị tính là milimét (mm). Đây là thông số quan trọng nhất quyết định lực đẩy và lực kéo của xi lanh. Trong ví dụ này, đường kính piston là 40mm.
• 125: Đây là hành trình làm việc (stroke length) của xi lanh, tức là quãng đường tối đa mà trục piston có thể di chuyển ra vào, đơn vị cũng là milimét (mm). Ở đây, hành trình là 125mm.

Nếu bạn muốn hiểu rõ hơn về nền tảng các tiêu chuẩn ISO, cấu tạo, nguyên lý và thuật ngữ cơ bản trong khí nén, hãy tham khảo bài viết Xi lanh khí nén: Hướng dẫn toàn diện về thuật ngữ & tiêu chuẩn ISO để có góc nhìn tổng thể trước khi chọn dòng xi lanh phù hợp.

Khám phá các Dòng Xi Lanh ISO 15552 được ưa chuộng trên thị trường

Dựa trên tiêu chuẩn ISO 15552, các nhà sản xuất đã phát triển nhiều dòng sản phẩm, trong đó một số mã sê-ri đã trở thành tiêu chuẩn không chính thức của ngành nhờ sự phổ biến và được nhiều hãng sản xuất theo. Dưới đây là hai dòng sản phẩm tiêu biểu nhất:

Dòng Xi Lanh Thân Vuông (Profile) – Ví dụ Tiêu Biểu: Series DNC/DSBC

Đây là dòng xi lanh ISO 15552 phổ biến và được sử dụng rộng rãi nhất trên thế giới. Được tiên phong bởi Festo với các mã DNC và sau này là DSBC, thiết kế này đã được rất nhiều nhà sản xuất khác như Airtac, SMC, Parker áp dụng.

• Đặc điểm nhận dạng: Thân xi lanh có tiết diện hình vuông hoặc hình hoa thị, được làm từ nhôm định hình. Dọc theo thân thường có 2 hoặc 4 rãnh chữ T (T-slot) được thiết kế đặc biệt để gá lắp cảm biến hành trình một cách gọn gàng và chắc chắn.
• Ứng dụng: Nhờ thiết kế linh hoạt và dễ lắp đặt, dòng xi lanh này là lựa chọn hàng đầu cho các ứng dụng tự động hóa thông thường như: dây chuyền lắp ráp, hệ thống phân loại sản phẩm, cơ cấu đẩy-kéo trong máy đóng gói, và các ngành yêu cầu độ sạch cao.

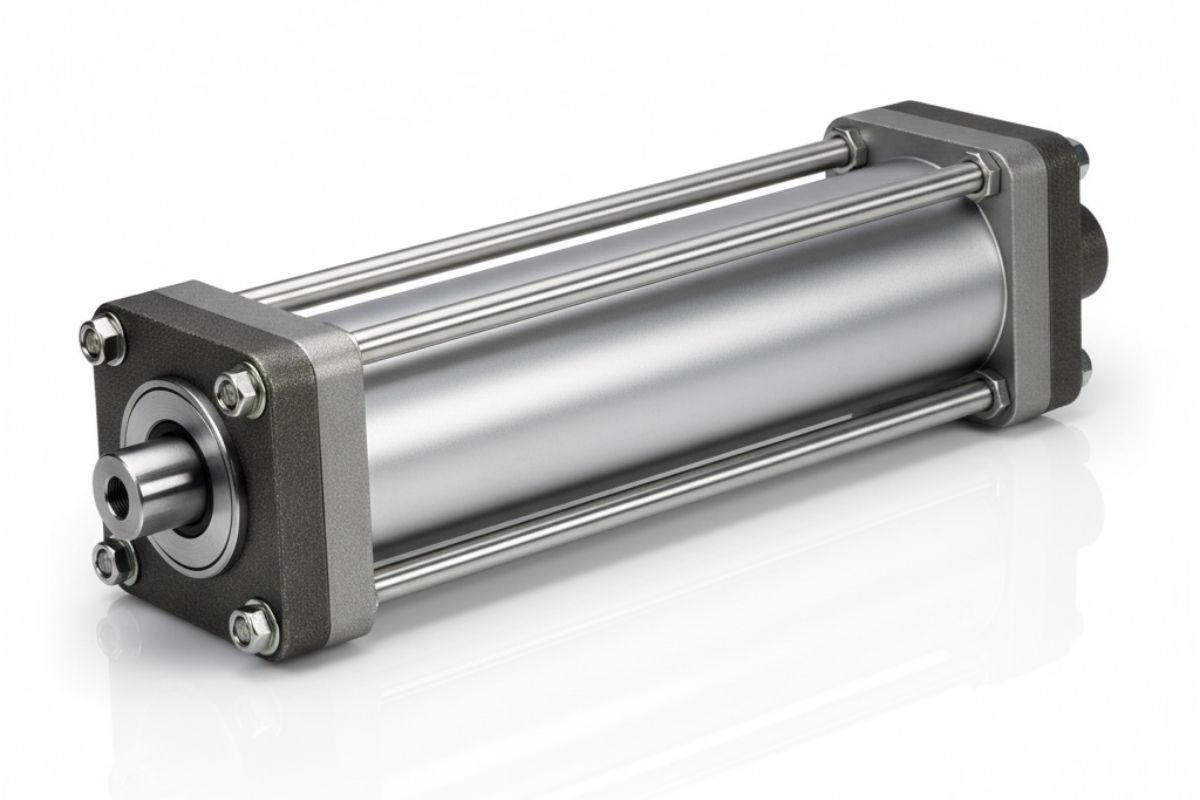

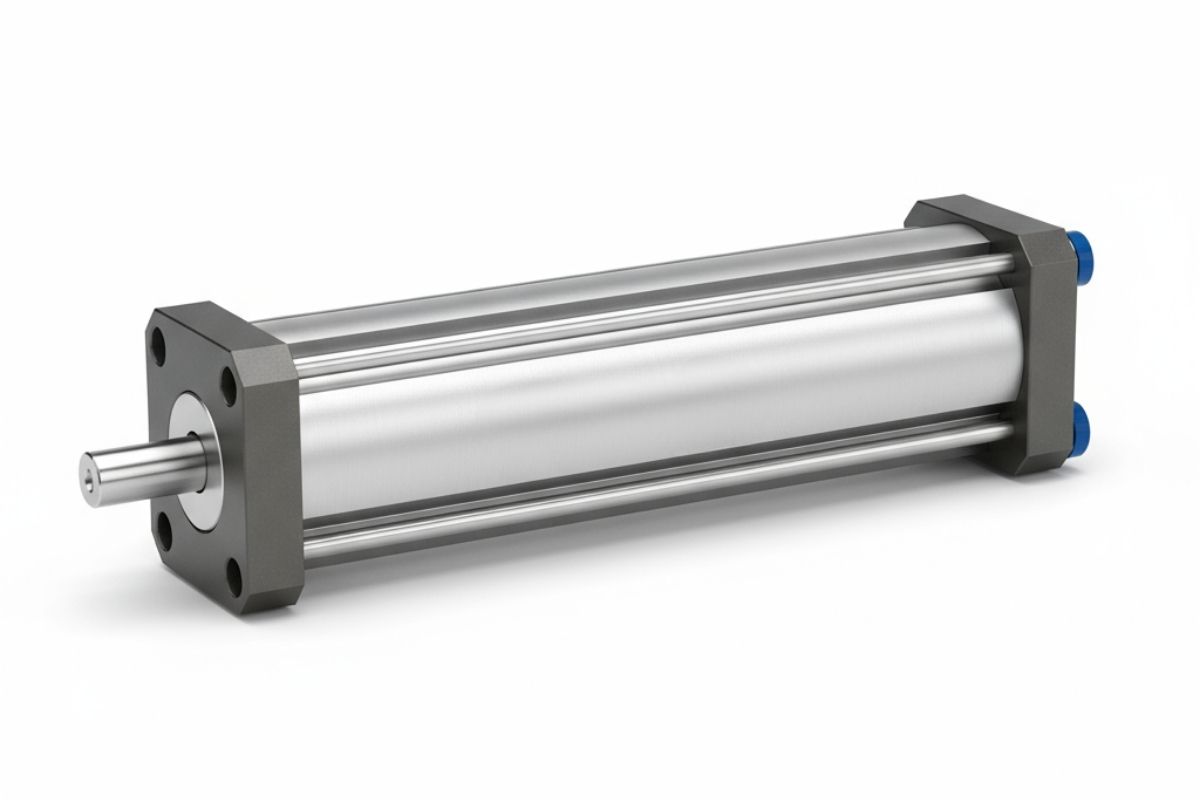

Dòng Xi Lanh Thanh Giằng (Tie-Rod) – Ví dụ Tiêu Biểu: Series C95/C96

Dòng xi lanh này là hiện thân của sự bền bỉ và chắc chắn. Với mã C96 của SMC là một ví dụ điển hình, thiết kế tie-rod được ưa chuộng trong các môi trường làm việc khắc nghiệt, nơi xi lanh phải chịu tải trọng lớn hoặc rung động mạnh.

• Đặc điểm nhận dạng: Cấu trúc gồm hai mặt bích (trước và sau) được làm bằng nhôm hoặc gang, liên kết chặt chẽ với nhau bằng 4 thanh thép cường độ cao (tie-rod). Thiết kế này giúp xi lanh có khả năng chống lại các lực tác động từ bên ngoài và dễ dàng tháo lắp để bảo trì.
• Ứng dụng: Dòng xi lanh này thường được tìm thấy trong các máy ép, máy gia công gỗ, các cơ cấu kẹp phôi lớn trong ngành gia công cơ khí, và các ứng dụng trong ngành công nghiệp nặng như thép, xi măng.

Các Biến Thể & Tùy Chọn Nâng Cao Khác

Ngoài hai dòng chính trên, thị trường còn cung cấp nhiều biến thể của xi lanh ISO 15552 để đáp ứng các yêu cầu đặc biệt:

• Xi lanh chịu nhiệt độ cao: Sử dụng các loại seal (gioăng, phớt) làm từ vật liệu Viton, có thể hoạt động trong môi trường lên tới 150°C.

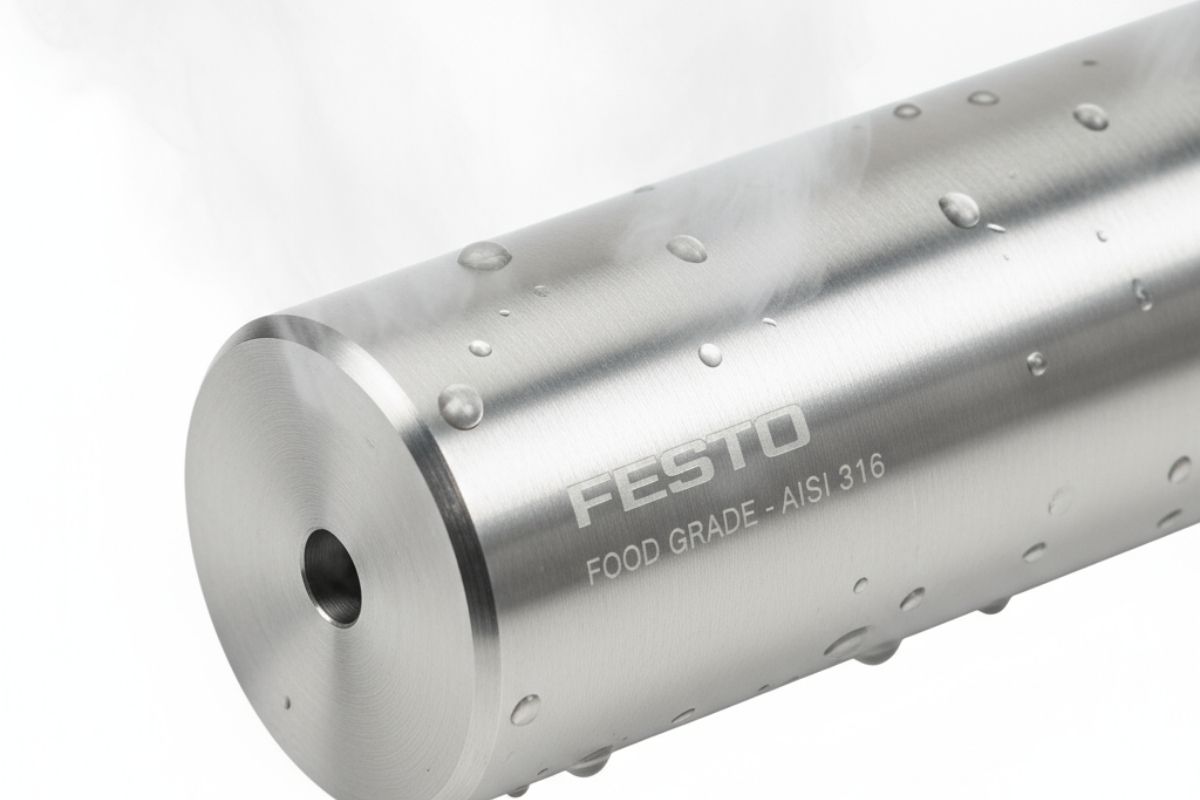

• Xi lanh Inox: Toàn bộ thân và trục piston được làm từ thép không gỉ, phù hợp cho ngành thực phẩm, dược phẩm hoặc các môi trường có hóa chất ăn mòn.
• Xi lanh có khóa trục: Tích hợp cơ cấu khóa để giữ trục piston đứng yên tại một vị trí bất kỳ khi nguồn khí nén bị ngắt đột ngột, tăng tính an toàn cho hệ thống.

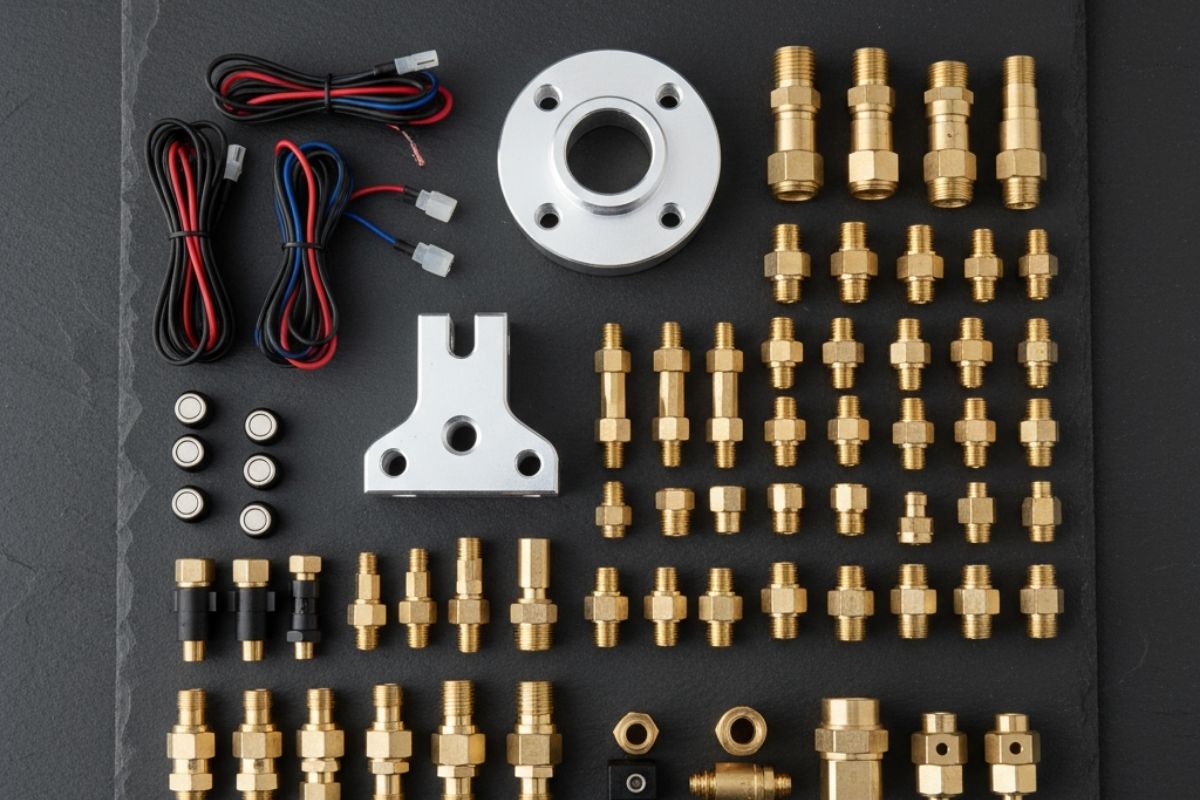

Phụ kiện tương thích & Giải pháp lắp đặt phù hợp

Để một xi lanh có thể hoạt động hiệu quả, nó cần được lắp đặt và kết nối đúng cách. Các phụ kiện dành cho xi lanh ISO 15552 cũng được tiêu chuẩn hóa để đảm bảo tính tương thích, giúp hoàn thiện giải pháp của bạn.

• Gá lắp (Mountings): Có rất nhiều loại gá lắp khác nhau như chân đế (LB), mặt bích (FA/FB), gá lắc (CB), đầu Y (I), đầu mắt trâu (U)… Việc lựa chọn đúng loại gá lắp sẽ quyết định cách xi lanh truyền lực đến cơ cấu chấp hành.
• Cảm biến hành trình (Sensors): Được lắp vào các rãnh trên thân xi lanh (đối với loại thân vuông) hoặc đai vào thân (đối với loại tie-rod), cảm biến từ giúp hệ thống điều khiển biết được khi nào piston đã di chuyển đến cuối hành trình.
• Đầu nối khí nén (Fittings): Dùng để kết nối ống dẫn khí nén vào các cổng cấp khí trên xi lanh. Lựa chọn đúng kích thước ren và loại đầu nối là rất quan trọng để tránh rò rỉ khí.

Câu hỏi thường gặp (FAQ) Về Xi Lanh ISO 15552

Để giúp bạn hiểu rõ hơn về các khía cạnh kỹ thuật và vận hành của xi lanh ISO 15552, VCCTrading đã tổng hợp và trả lời một số câu hỏi thường gặp nhất từ khách hàng và các kỹ sư.

Tuổi thọ trung bình của xi lanh ISO 15552 là bao lâu?

Tuổi thọ của xi lanh phụ thuộc vào nhiều yếu tố như chất lượng khí nén (độ sạch, khô), tần suất hoạt động, tải trọng và môi trường làm việc. Với điều kiện lý tưởng, một xi lanh chất lượng cao có thể hoạt động hàng chục triệu chu kỳ.

Xi lanh khí nén của hãng Festo/SMC có thay thế được cho nhau không?

Có. Nếu cả hai xi lanh đều tuân thủ tiêu chuẩn ISO 15552 và có cùng đường kính piston, hành trình và kiểu gá lắp, chúng hoàn toàn có thể thay thế lẫn nhau về mặt cơ khí.

Giảm chấn (cushioning) trên xi lanh có tác dụng gì?

Giảm chấn xi lanh khí nén là cơ cấu hãm tốc độ của piston khi nó gần kết thúc hành trình. Điều này giúp ngăn chặn va đập mạnh, giảm tiếng ồn, bảo vệ xi lanh và toàn bộ kết cấu máy, đặc biệt quan trọng khi xi lanh hoạt động ở tốc độ cao hoặc mang tải nặng.

Việc lựa chọn đúng xi lanh ISO 15552, dù là dạng thân vuông linh hoạt hay dạng tie-rod bền bỉ, không chỉ là một quyết định kỹ thuật đơn thuần mà còn là một khoản đầu tư chiến lược vào sự ổn định, hiệu suất và tuổi thọ lâu dài của dây chuyền sản xuất. Một xi lanh phù hợp sẽ giúp hệ thống vận hành trơn tru, giảm thiểu rủi ro hỏng hóc và tối ưu hóa chi phí vận hành.

Tại VCCTrading, chúng tôi hiểu rằng mỗi ứng dụng đều có những yêu cầu riêng biệt. Chúng tôi không chỉ cung cấp các dòng sản phẩm xi lanh khí nén đạt chuẩn ISO 15552 với chất lượng vượt trội và đa dạng chủng loại, mà còn mang đến giải pháp tư vấn kỹ thuật chuyên sâu được xây dựng từ kinh nghiệm thực tiễn. Với đội ngũ chuyên gia giàu kinh nghiệm và kho hàng luôn sẵn có, chúng tôi sẵn sàng đồng hành cùng bạn để phân tích ứng dụng và tìm ra sản phẩm phù hợp nhất. Hãy liên hệ ngay với VCCTrading để nhận báo giá cạnh tranh và sự hỗ trợ kỹ thuật nhanh chóng, chuyên nghiệp.
