Hành Trình Xi Lanh (Stroke) là gì? Hướng Dẫn Toàn Diện Cách Chọn & Đo Lường

Hành trình xi lanh (Stroke Length) là thông số kỹ thuật cốt lõi quyết định khoảng cách làm việc của piston. Tuy nhiên, đây cũng là thông số dễ bị nhầm lẫn nhất với “chiều dài tổng thể”, dẫn đến việc lựa chọn sai thiết bị, gây tốn kém chi phí và thời gian dừng máy.

Việc nắm vững định nghĩa, cách lựa chọn và phương pháp đo lường hành trình là yêu cầu bắt buộc đối với kỹ thuật viên bảo trì và kỹ sư thiết kế hệ thống khí nén, thủy lực.

Tổng quan về Hành trình xi lanh (Stroke Length)

Chính xác thì “hành trình” là gì và tại sao nó lại quan trọng đến vậy? Để tránh các nhầm lẫn tai hại, chúng ta cần làm rõ định nghĩa kỹ thuật và điểm khác biệt then chốt nhất của nó so với các kích thước khác.

Hành trình xi lanh (Stroke Length) là gì?

Hành trình xi lanh (Stroke Length) là khoảng cách di chuyển tối đa của piston và trục piston (piston rod) bên trong xi lanh.

Khoảng cách này được tính từ vị trí piston rút hoàn toàn (retracted) đến vị trí piston đẩy ra hoàn toàn (extended). Đây chính là “khoảng cách làm việc” hay “chiều dài làm việc” thực tế mà xi lanh có thể thực hiện để đẩy, kéo, nâng hoặc kẹp một vật thể. Đơn vị tính của hành trình thường là milimet (mm).

Điểm gây nhầm lẫn lớn nhất: Phân biệt “Hành trình” (Stroke) và “Chiều dài tổng thể”

Lỗi sai phổ biến và tốn kém nhất mà nhiều người gặp phải là nhầm lẫn giữa “hành trình” và “chiều dài tổng thể” của xi lanh.

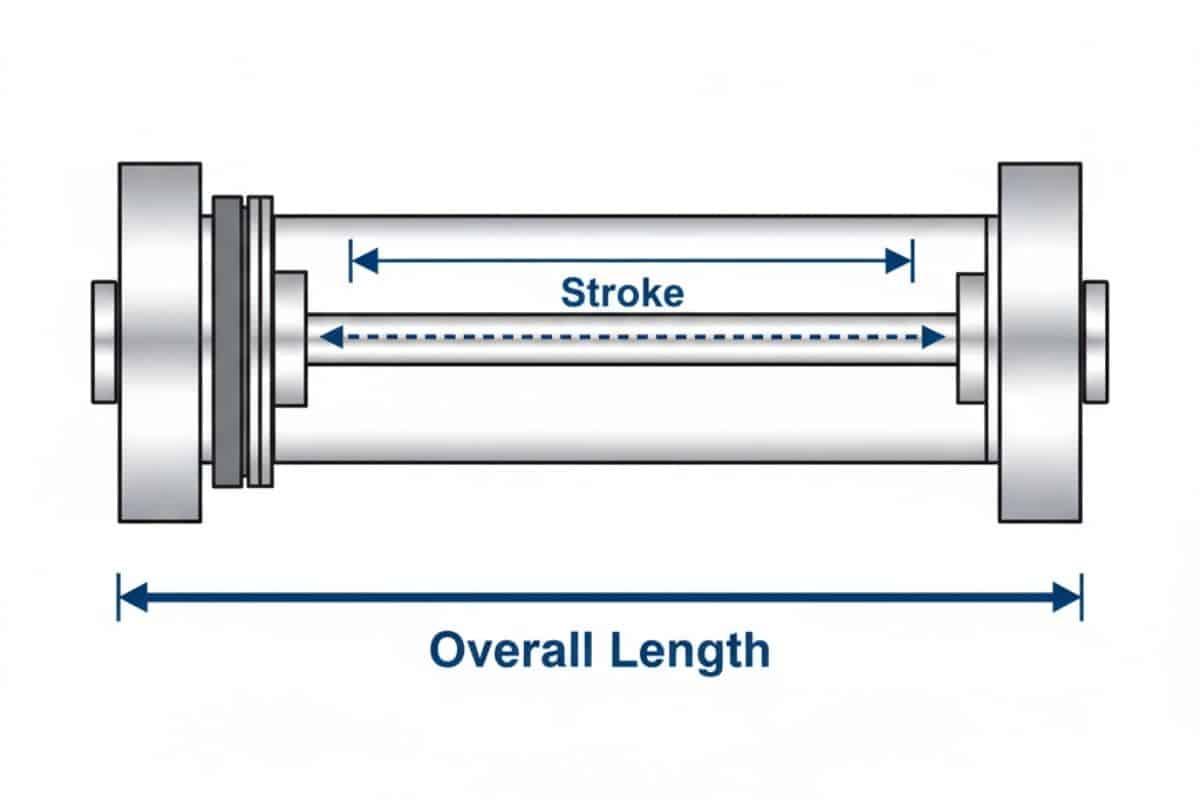

Chiều dài tổng thể (Overall Length) là kích thước vật lý bên ngoài của toàn bộ xi lanh, bao gồm cả phần vỏ, các đầu lắp ghép (mounting ends), và phần piston bên trong. Chiều dài tổng thể luôn luôn lớn hơn hành trình.

• Hành trình (Stroke): Quyết định chức năng (khoảng cách di chuyển của trục).
• Chiều dài tổng thể (Overall Length): Quyết định việc lắp đặt (kích thước vật lý chiếm dụng trong máy).

Hướng dẫn Cách Chọn (Tính toán) Hành trình Xi lanh

Lựa chọn đúng hành trình là yếu tố then chốt để xi lanh khí nén hoạt động hiệu quả và bền bỉ. Quá trình này bao gồm ba bước cơ bản, bắt đầu từ việc phân tích yêu cầu thực tế của ứng dụng.

Bước 1: Xác định yêu cầu ứng dụng (Application Requirements)

Trước tiên, bạn phải phân tích chính xác chuyển động mà ứng dụng yêu cầu:

• Bạn cần đẩy, kéo, hay nâng vật thể đi một khoảng chính xác là bao xa? (Ví dụ: cần đẩy một sản phẩm ra khỏi khuôn 150mm).
• Không gian vật lý tối đa có sẵn trong máy để lắp đặt xi lanh là bao nhiêu?

Bước 2: Tính toán dung sai và yếu tố an toàn

Kinh nghiệm thực tế cho thấy không nên chọn hành trình “vừa khít” 100% với yêu cầu. Luôn cần một khoảng dung sai hoặc hệ số an toàn.

Ví dụ, nếu cần đẩy một vật đi 150mm, bạn có thể cân nhắc chọn xi lanh có hành trình 155mm hoặc 160mm. Sau đó, sử dụng các cơ cấu cản cơ khí (mechanical stoppers) bên ngoài để dừng trục piston tại đúng vị trí 150mm. Việc này giúp xi lanh không bị va đập mạnh ở cuối hành trình, tăng tuổi thọ và độ ổn định. Các loại xi lanh tích hợp giảm chấn (cushioning) cũng là một lựa chọn tốt cho mục đích này.

Bước 3: Tra cứu hành trình tiêu chuẩn (Standard Stroke) để tối ưu chi phí

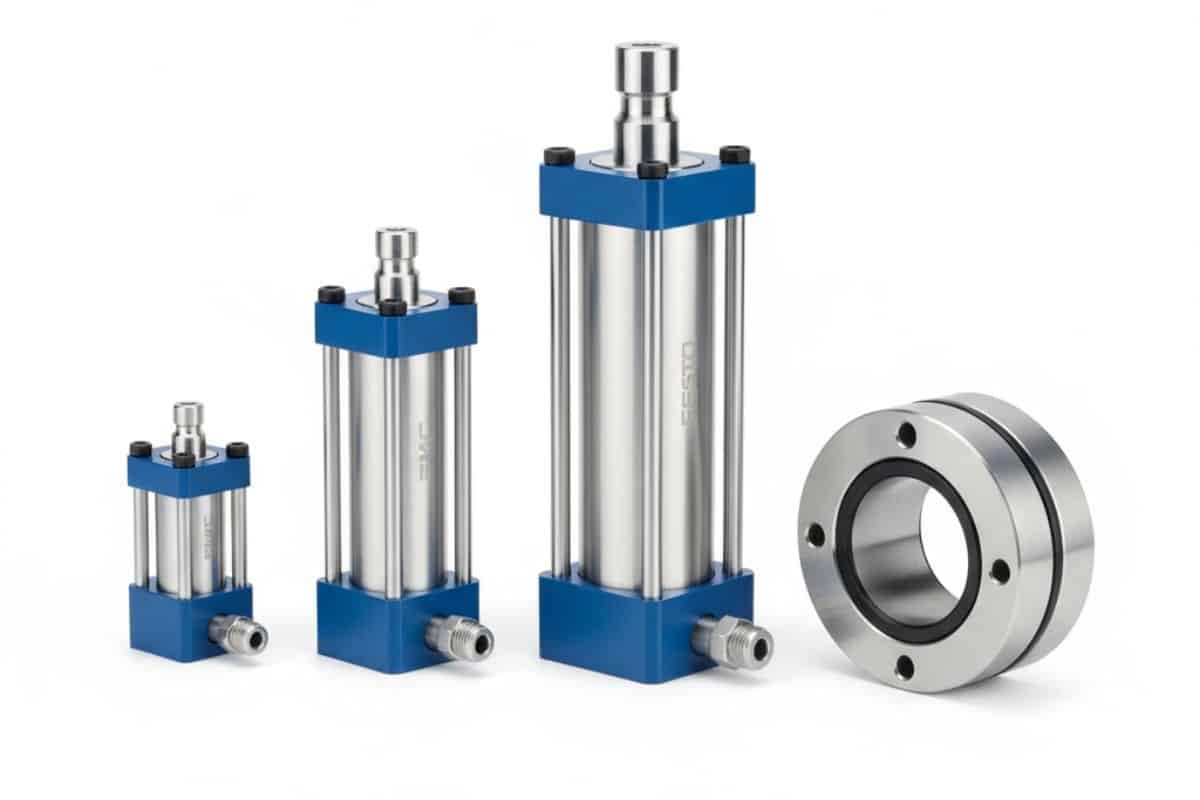

Các nhà sản xuất thiết bị khí nén và thủy lực hàng đầu như SMC, Festo, Airtac, hay Parker thường sản xuất xi lanh theo các bước hành trình tiêu chuẩn (Standard Stroke). Các kích thước phổ biến bao gồm: 25mm, 50mm, 75mm, 100mm, 125mm, 150mm, 200mm, v.v.

Lợi ích của việc chọn hành trình tiêu chuẩn là rất lớn: giá thành rẻ hơn, hàng hóa thường có sẵn, và việc tìm kiếm linh kiện thay thế trong tương lai cũng dễ dàng hơn nhiều. Bạn chỉ nên đặt hàng hành trình tùy chỉnh (Custom Stroke) khi yêu cầu kỹ thuật của máy bắt buộc phải sử dụng một kích thước lẻ (ví dụ: chính xác 117mm).

Sau khi xác định hành trình (stroke), bước tiếp theo là chọn đường kính pittông phù hợp — xem hướng dẫn chi tiết Cách tính đường kính xi lanh (bore size).

Cách Đo Hành trình Xi lanh Thực Tế (Khi Mất Nhãn Mác)

Trong nhiều trường hợp, đặc biệt là khi bảo trì, bạn sẽ gặp phải các xi lanh cũ đã bị mờ hoặc mất tem nhãn thông số. Lúc này, bạn cần phải đo hành trình thực tế để đặt hàng thay thế.

Cảnh báo An toàn – Đọc trước khi đo

An toàn là ưu tiên hàng đầu. Làm việc với hệ thống khí nén và thủy lực luôn tiềm ẩn rủi ro nếu không cẩn thận.

CẢNH BÁO:

• Luôn ngắt kết nối và xả toàn bộ áp suất (khí nén hoặc dầu thủy lực) khỏi hệ thống trước khi thực hiện bất kỳ phép đo nào để tránh xi lanh di chuyển bất ngờ.
• Cẩn thận với các bộ phận chuyển động. Đảm bảo xi lanh đã được cố định an toàn.

Phương pháp 3 bước đo hành trình (Phương pháp L2 – L1)

Đây là phương pháp đo lường chính xác và đơn giản nhất mà không cần tháo rời xi lanh:

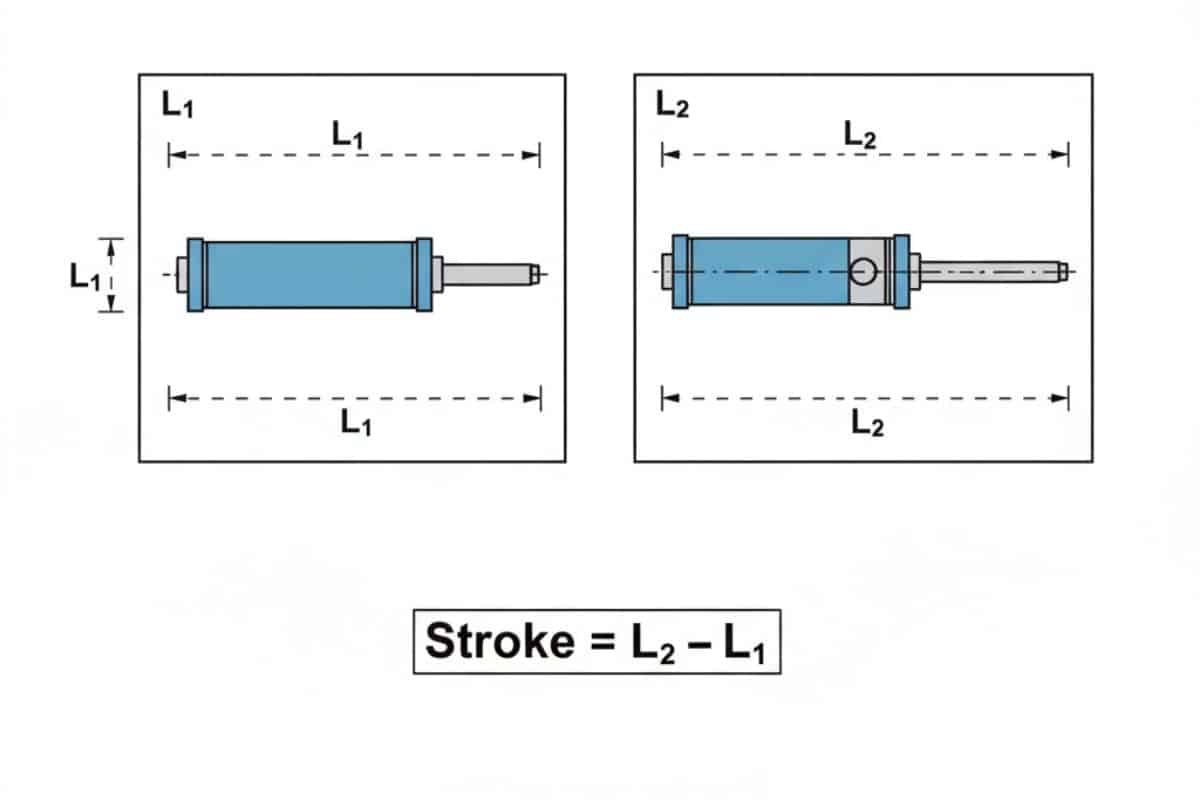

1. Bước 1 (Đo L1 – Trạng thái rút):
   Đảm bảo xi lanh đang ở trạng thái rút hết cỡ (Retracted). Sử dụng thước kẹp hoặc thước dây, đo khoảng cách từ một điểm cố định ở đuôi xi lanh (ví dụ: mặt bích lắp ở đuôi) đến một điểm cố định trên đầu trục piston (ví dụ: mặt đầu của trục). Ghi lại kết quả này là L1.
2. Bước 2 (Đo L2 – Trạng thái đẩy):
   Cấp khí/dầu (hoặc kéo bằng tay nếu là xi lanh nhỏ và đã xả áp) để xi lanh đẩy ra hết cỡ (Extended). Đo lại chính xác khoảng cách giữa hai điểm y hệt như bạn đã chọn ở Bước 1. Ghi lại kết quả này là L2.
3. Bước 3 (Tính toán):
   Lấy kết quả của hai phép đo trừ cho nhau: Hành trình (Stroke) = L2 – L1.

Kết quả của phép trừ này chính là hành trình làm việc thực tế của xi lanh.

Các Lỗi Sai Thực Tế Cần Tránh (Common Mistakes)

Việc hiểu lý thuyết là chưa đủ. Dưới đây là những lỗi sai thực tế mà các kỹ thuật viên (kể cả người có kinh nghiệm) đôi khi vẫn gặp phải khi làm việc với hành trình xi lanh.

Lỗi 1: Nhầm lẫn hành trình với chiều dài tổng thể (Lỗi tốn kém nhất)

Đây là lỗi nghiêm trọng nhất. Như đã phân tích, lỗi này dẫn đến việc mua xi lanh về không thể lắp vừa vào vị trí trong máy, gây lãng phí chi phí và làm gián đoạn sản xuất.

Lỗi 2: Đo chiều dài của trục piston (Piston Rod)

Một số người nhầm tưởng hành trình là tổng chiều dài của phần trục kim loại thò ra. Điều này hoàn toàn sai, vì ngay cả khi xi lanh rút hết, một phần trục piston vẫn nằm bên ngoài.

Lỗi 3: Chọn hành trình quá ngắn (Short Stroke)

Hậu quả là xi lanh không hoàn thành được tác vụ yêu cầu. Ví dụ, nó không thể đẩy sản phẩm ra khỏi băng chuyền hoặc không đóng/mở hết một cánh cửa cơ khí.

Lỗi 4: Chọn hành trình quá dài (Long Stroke)

Điều này gây va đập cơ khí ở cuối hành trình (nếu không có giảm chấn), làm hỏng hóc cơ cấu máy, lãng phí năng lượng (khí nén/thủy lực) và làm giảm đáng kể tuổi thọ của xi lanh.

Câu hỏi thường gặp (FAQs) về Hành Trình Xi Lanh

Để củng cố thêm kiến thức thực tế, dưới đây là một số câu hỏi và giải đáp nhanh về các tình huống thường gặp khi làm việc với hành trình xi lanh.

Làm thế nào để biết hành trình xi lanh (stroke) mà không cần tháo máy?

Bạn có thể áp dụng phương pháp đo 3 bước (L2 – L1) ngay cả khi xi lanh còn lắp trên máy. Điều kiện là bạn phải tiếp cận được điểm đầu và điểm cuối của trục piston ở cả hai trạng thái rút và đẩy, và quan trọng nhất là phải đảm bảo các biện pháp an toàn đã nêu ở trên.

Hành trình xi lanh có bị giảm sau thời gian dài sử dụng không?

Không. Hành trình là một thông số cơ khí cố định, được quyết định bởi cấu tạo vật lý của vỏ và piston. Nếu xi lanh không đẩy hoặc rút hết hành trình, đó là dấu hiệu của lỗi (ví dụ: kẹt cơ khí, hở seal làm rò rỉ áp suất, thiếu áp suất đầu vào) chứ không phải hành trình bị “giảm”.

Xi lanh hành trình 50mm nghĩa là gì?

Điều này có nghĩa là khoảng cách di chuyển tối đa của trục piston từ vị trí rút hết đến vị trí đẩy hết là 50mm (tương đương 5cm).

Có thể điều chỉnh (giảm) hành trình của xi lanh được không?

Có, nhưng không phải bằng cách thay đổi cấu tạo bên trong xi lanh. Bạn có thể điều chỉnh hoặc giảm hành trình làm việc hiệu dụng bằng cách sử dụng các cơ cấu cản cơ khí bên ngoài (external stoppers) để chặn trục piston, hoặc sử dụng các loại xi lanh đặc biệt có vít điều chỉnh hành trình tích hợp, hoặc dùng xi lanh có giảm chấn (cushioning) để kiểm soát hành vi ở cuối hành trình.

Tóm lại, hành trình (Stroke) là thông số kỹ thuật then chốt quyết định “khoảng cách làm việc” của xi lanh. Việc nắm vững 3 kỹ năng cốt lõi: Phân biệt rõ (hành trình khác chiều dài tổng thể), Cách chọn (dựa trên yêu cầu và tiêu chuẩn), và Cách đo (phương pháp L2 – L1) là chìa khóa để vận hành, bảo trì và thay thế thiết bị một cách chính xác. Khi không chắc chắn hoặc đối mặt với các ứng dụng phức tạp, việc tham khảo tài liệu kỹ thuật (datasheet) gốc của nhà sản xuất hoặc liên hệ với các nhà cung cấp thiết bị khí nén, thủy lực chuyên nghiệp như VCCTrading là giải pháp an toàn và hiệu quả nhất.
