Xi Lanh Tác Động Đơn & Xi Lanh Tác Động Kép: So Sánh, Phân Tích và Ứng Dụng

Trong lĩnh vực tự động hóa công nghiệp, xi lanh khí nén luôn là thiết bị truyền động không thể thiếu. Nó đóng vai trò như “cơ bắp”, biến năng lượng khí nén thành chuyển động cơ học tuyến tính mạnh mẽ, giúp vận hành các cơ cấu máy móc.

Tuy nhiên, đứng trước hai loại xi lanh phổ biến nhất là tác động đơn và tác động kép, nhiều kỹ sư và nhà quản lý vẫn băn khoăn về sự khác biệt và cách lựa chọn tối ưu. Một quyết định sai lầm không chỉ ảnh hưởng đến hiệu suất hệ thống mà còn gây ra lãng phí lớn về chi phí và tài nguyên.

Xi Lanh Tác Động Đơn: Hiểu Rõ Cấu Tạo Và Nguyên Lý Hồi Vị Bằng Lò Xo

Xi lanh tác động đơn (single-acting cylinder) là loại xi lanh sử dụng khí nén chỉ để thực hiện một hành trình duy nhất (thường là hành trình đẩy ra). Hành trình còn lại sẽ được thực hiện bằng một cơ cấu cơ khí, phổ biến nhất là lò xo hồi vị.

Cấu tạo và Cơ chế hoạt động

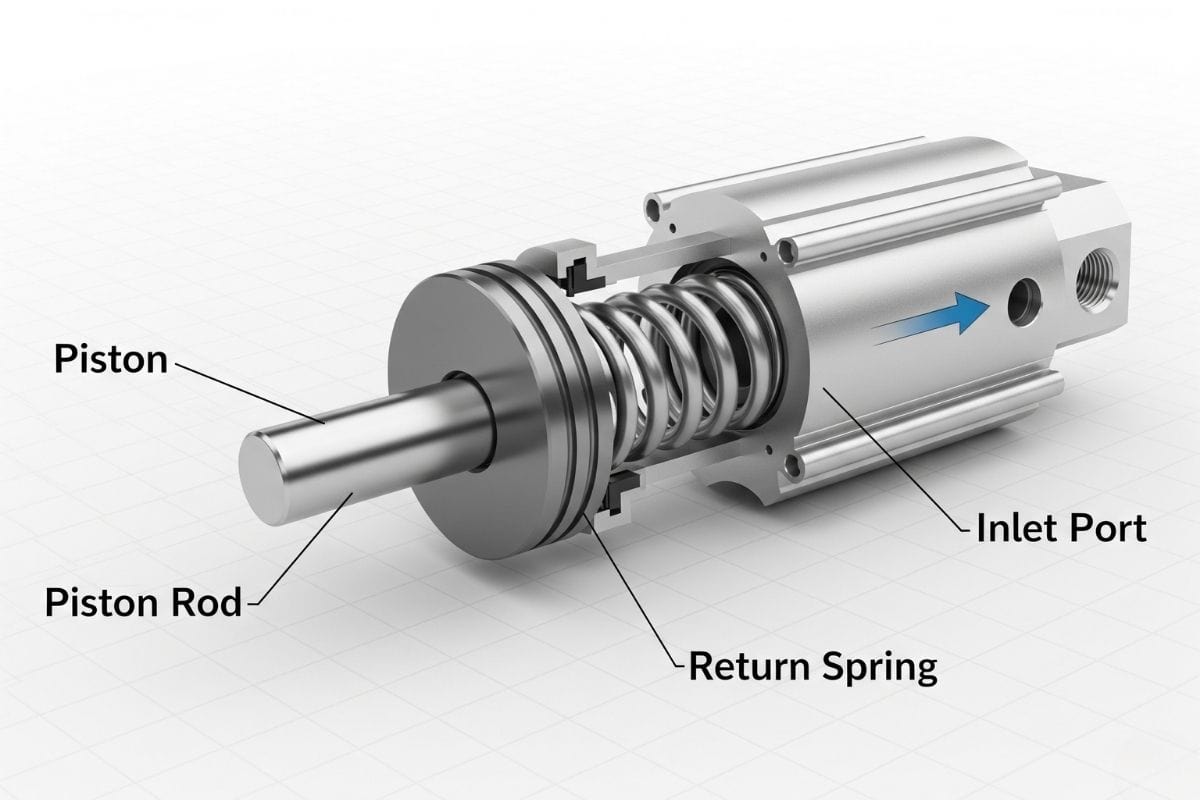

Cấu tạo của xi lanh tác động đơn được tinh gọn đáng kể so với xi lanh kép, với chỉ một cổng cấp/xả khí duy nhất. Điểm đặc trưng nhất của nó là lò xo hồi vị đặt bên trong, đóng vai trò tạo lực đẩy để đưa piston về vị trí ban đầu.

• Hành trình làm việc (Đẩy ra): Khi khí nén được cấp vào cổng, áp lực sẽ tác động lên một mặt của piston. Lực này phải đủ lớn để thắng được lực đàn hồi của lò xo, đẩy piston và ty xi lanh di chuyển ra ngoài.
• Hành trình hồi vị (Về): Khi ngắt nguồn khí nén, áp lực bên trong xi lanh giảm xuống. Lúc này, lực đàn hồi của lò xo sẽ giãn ra, đẩy piston về lại vị trí ban đầu. Khí nén còn sót lại trong khoang sẽ được xả ra ngoài qua chính cổng cấp khí.

Ưu và Nhược điểm nổi bật

Ưu điểm:

• Tiết kiệm năng lượng: Vì chỉ sử dụng khí nén cho một hành trình, xi lanh đơn giúp giảm đáng kể lượng khí tiêu thụ, từ đó tiết kiệm chi phí vận hành.
• Cấu tạo đơn giản, chi phí thấp: Với ít bộ phận hơn, chi phí sản xuất và giá thành của xi lanh đơn thường thấp hơn, dễ dàng lắp đặt và bảo trì.

Nhược điểm:

• Lực đẩy yếu: Một phần lực của khí nén bị triệt tiêu để nén lò xo, dẫn đến lực đẩy thực tế thấp hơn so với xi lanh kép có cùng kích thước.
• Giới hạn hành trình: Sự tồn tại của lò xo chiếm một phần không gian, làm giới hạn hành trình tối đa của piston.
• Tốc độ không đồng đều: Tốc độ của hành trình hồi vị phụ thuộc vào độ đàn hồi của lò xo và không thể điều chỉnh chính xác.

Xi Lanh Tác Động Kép: Sức Mạnh Vượt Trội Và Khả Năng Kiểm Soát Linh Hoạt

Xi lanh tác động kép (double-acting cylinder) là loại xi lanh tiên tiến hơn, sử dụng năng lượng khí nén để thực hiện cả hai hành trình: đẩy ra và kéo về.

Cấu tạo và Nguyên lý hoạt động 2 chiều

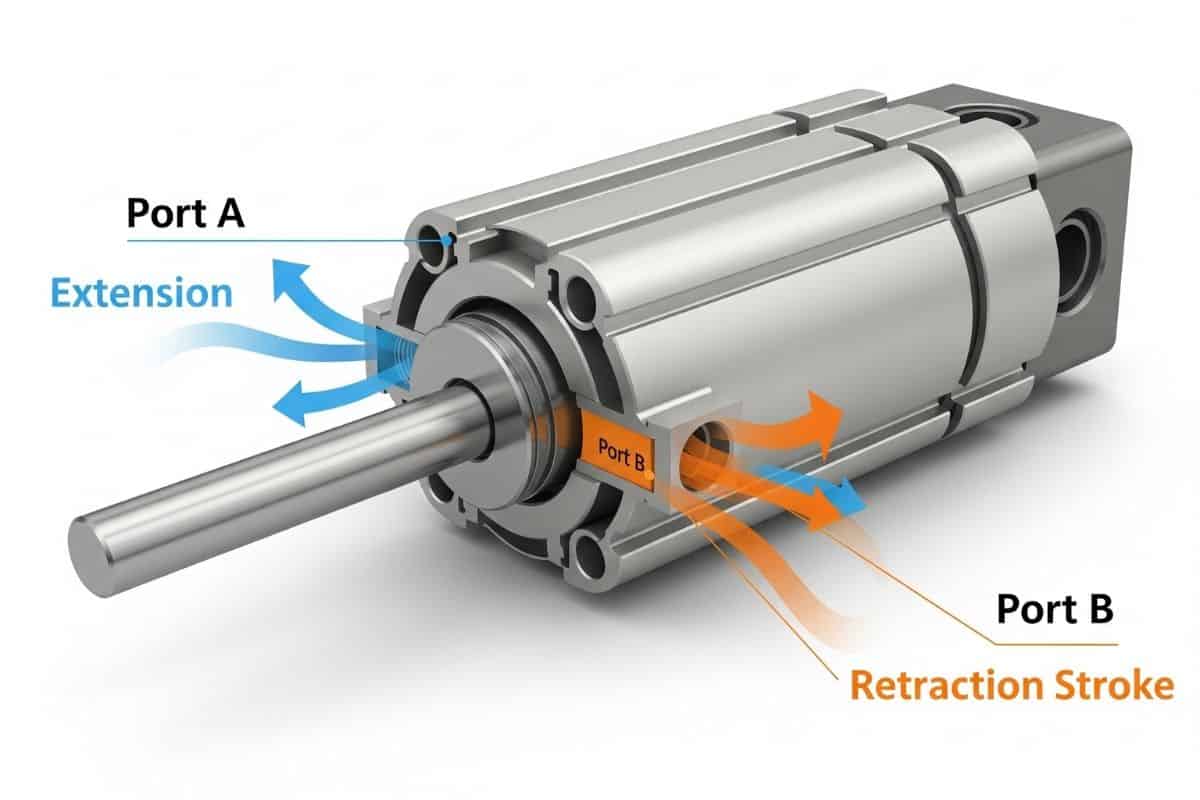

Điểm khác biệt cốt lõi là xi lanh tác động kép có hai cổng cấp/xả khí ở hai đầu đối diện của thân xi lanh. Điều này cho phép áp lực khí nén có thể tác động lên cả hai mặt của piston, từ đó tạo ra lực theo cả hai hướng.

• Hành trình đẩy ra: Khí nén được cấp vào cổng phía sau piston, tạo áp lực đẩy piston đi ra. Đồng thời, khí ở khoang phía trước sẽ được xả ra ngoài.
• Hành trình kéo về: Khí nén được cấp vào cổng phía trước piston, tạo áp lực đẩy piston trở về. Khí ở khoang phía sau sẽ được xả ra ngoài.

Để điều khiển hoạt động của xi lanh kép, cần một loại van chuyên dụng (ví dụ như van 5/2) để chuyển đổi hướng cấp khí nén.

Ưu và Nhược điểm nổi bật

Ưu điểm:

• Lực mạnh và ổn định: Lực được tạo ra bởi áp lực khí nén ở cả hai chiều, giúp xi lanh thực hiện các công việc nặng một cách hiệu quả.
• Khả năng kiểm soát cao: Có thể điều chỉnh tốc độ và lực cho cả hai hành trình một cách chính xác bằng cách kiểm soát lưu lượng khí.
• Hành trình linh hoạt: Không bị giới hạn bởi lò xo, xi lanh kép có thể đạt hành trình rất dài, phù hợp cho nhiều ứng dụng đa dạng.

Nhược điểm:

• Tiêu thụ khí nén nhiều: Vì sử dụng khí nén cho cả hai hành trình, chi phí vận hành sẽ cao hơn.
• Hệ thống điều khiển phức tạp: Đòi hỏi các loại van và đường ống phức tạp hơn, có thể làm tăng chi phí đầu tư ban đầu.

Khi lựa chọn xi lanh tác động đơn hay tác động kép, ngoài yếu tố ứng dụng thì khả năng tạo lực cũng là tiêu chí then chốt. Để xác định chính xác lực đẩy hoặc lực kéo, bạn có thể tham khảo hướng dẫn chi tiết trong bài viết cách tính lực xi lanh khí nén với công thức và ví dụ minh họa cụ thể.

Bảng So Sánh Chuyên Sâu: Xi Lanh Đơn vs. Xi Lanh Kép

Để giúp bạn có cái nhìn tổng quan và dễ dàng so sánh, dưới đây là bảng phân tích chi tiết các tiêu chí kỹ thuật quan trọng.

Tiêu chí	Xi lanh tác động đơn	Xi lanh tác động kép
Nguyên lý hoạt động	Dùng khí nén 1 chiều, lò xo hồi vị	Dùng khí nén 2 chiều
Cổng cấp/xả khí	1 cổng	2 cổng
Lực làm việc	Chỉ có lực đẩy, lực yếu hơn	Có cả lực đẩy và kéo, lực mạnh, ổn định
Tốc độ	Hành trình đẩy nhanh, hành trình về chậm và không điều chỉnh chính xác	Có thể điều chỉnh tốc độ cho cả hai hành trình
Tiêu thụ khí	Ít hơn (chỉ 1 hành trình)	Nhiều hơn (2 hành trình)
Hành trình	Giới hạn bởi chiều dài lò xo	Có thể đạt hành trình rất dài
Hệ thống điều khiển	Đơn giản (van 3/2)	Phức tạp (van 5/2)

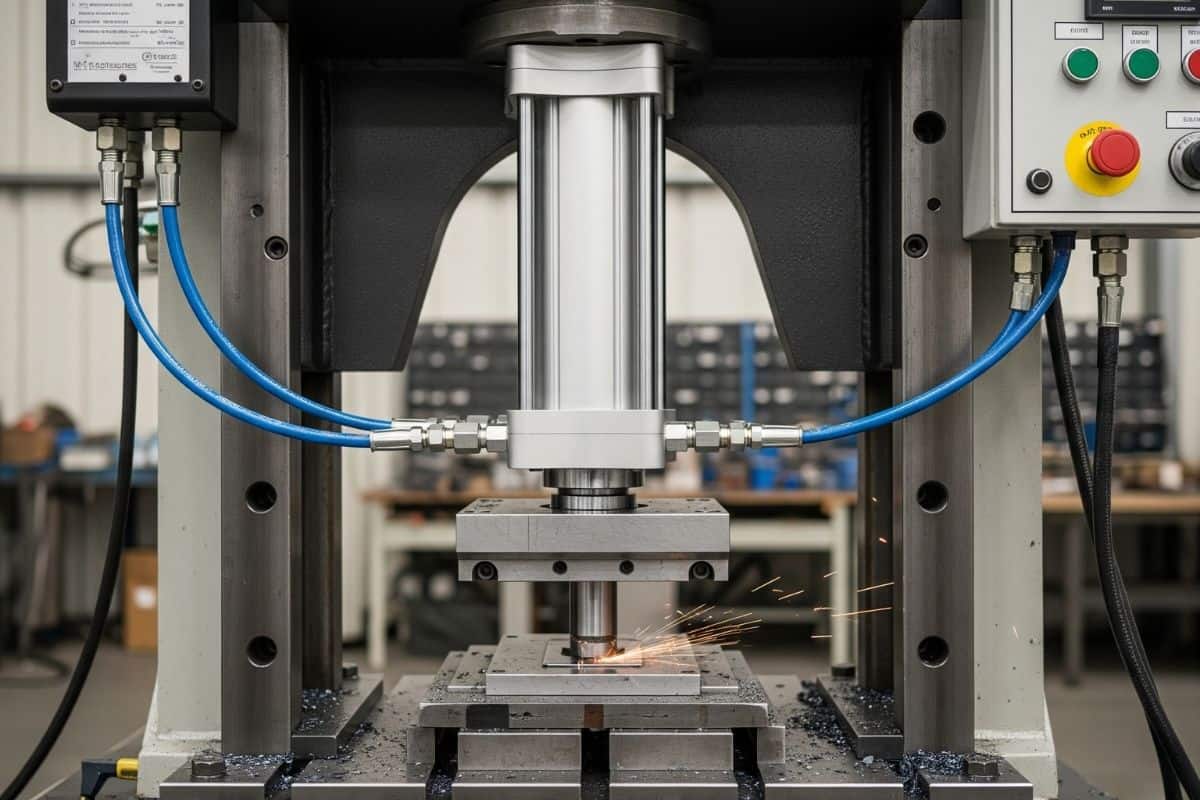

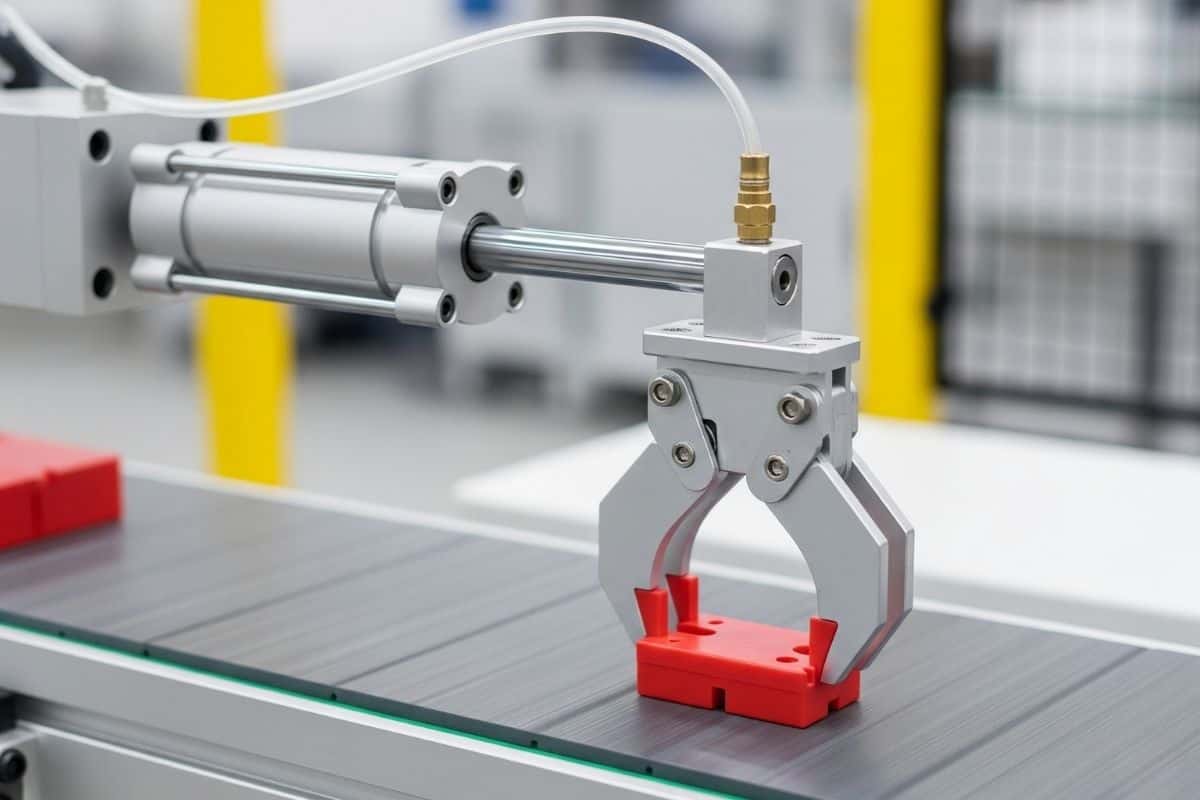

Ứng dụng điển hình	Kẹp, gắp sản phẩm nhẹ, đẩy chi tiết nhỏ	Máy ép, máy dập, dây chuyền sản xuất tự động, cơ cấu nâng hạ

Hướng Dẫn Lựa Chọn: Nên Chọn Loại Nào Cho Ứng Dụng Của Bạn?

Việc lựa chọn loại xi lanh phù hợp phụ thuộc hoàn toàn vào nhu cầu và yêu cầu kỹ thuật của ứng dụng. Hãy cân nhắc kỹ lưỡng các yếu tố sau:

1. Mục đích và yêu cầu về lực: Nếu công việc chỉ cần một lực đẩy nhẹ để thực hiện (như đẩy sản phẩm trên băng chuyền), xi lanh tác động đơn là lựa chọn tiết kiệm và hiệu quả. Ngược lại, nếu ứng dụng đòi hỏi lực mạnh và ổn định ở cả hai chiều (như ép khuôn hay nâng hạ vật nặng), xi lanh tác động kép là giải pháp bắt buộc.
2. Tốc độ và khả năng kiểm soát: Đối với các dây chuyền sản xuất tự động, nơi cần tốc độ và thời gian chu kỳ chính xác, xi lanh kép với khả năng điều chỉnh tốc độ ở cả hai hành trình sẽ mang lại hiệu suất tối ưu.
3. Chi phí và hiệu quả vận hành: Mặc dù chi phí đầu tư ban đầu và lượng khí tiêu thụ của xi lanh kép cao hơn, nhưng nếu ứng dụng đòi hỏi năng suất và độ chính xác cao, đây sẽ là một khoản đầu tư xứng đáng.

Câu Hỏi Thường Gặp (FAQs) Về Xi Lanh Khí Nén

Xi lanh khí nén có những loại nào khác ngoài đơn và kép không?

Có, ngoài hai loại phổ biến này, còn có các loại xi lanh đặc biệt khác như xi lanh không ty (rodless cylinder) giúp tiết kiệm không gian, xi lanh quay (rotary cylinder) tạo chuyển động xoay, và xi lanh nhiều piston (multi-piston cylinder) để tăng lực.

Lực đẩy của xi lanh được tính toán như thế nào?

Lực đẩy của xi lanh được tính theo công thức đơn giản: F = P x A, trong đó F là lực (N), P là áp suất khí nén (Pa), và A là diện tích bề mặt piston (m²).

Các thương hiệu xi lanh khí nén nào uy tín nhất?

Một số thương hiệu hàng đầu thế giới mà bạn nên tham khảo là Festo (Đức), SMC (Nhật Bản), AirTAC (Đài Loan), và Parker (Mỹ).

Việc nắm vững sự khác biệt về nguyên lý, cấu tạo và ưu nhược điểm của xi lanh tác động đơn và kép là yếu tố then chốt để tối ưu hóa hệ thống khí nén. Lựa chọn đúng loại xi lanh không chỉ giúp cải thiện hiệu suất mà còn góp phần tiết kiệm chi phí và tăng độ bền cho toàn bộ hệ thống.
