Xi Lanh Compact là gì? Hướng Dẫn Chọn Mua & Báo Giá A-Z

Xi lanh compact là một thiết bị chấp hành khí nén không thể thiếu trong các hệ thống tự động hóa hiện đại, đặc biệt là những nơi yêu cầu sự nhỏ gọn và hiệu quả. Với thiết kế được tối ưu hóa về chiều dài, sản phẩm này giải quyết triệt để bài toán tiết kiệm không gian lắp đặt mà vẫn đảm bảo được lực đẩy cần thiết cho các thao tác máy móc chính xác.

Xi lanh compact là gì? So sánh với xi lanh tiêu chuẩn

Xi lanh compact (Compact Cylinder) là một loại xi lanh khí nén được thiết kế đặc biệt để có chiều dài tổng thể ngắn hơn đáng kể so với các loại xi lanh tiêu chuẩn (ví dụ: xi lanh theo chuẩn ISO). Đặc điểm “compact” đến từ việc tối ưu hóa cấu trúc bên trong, giúp nó trở thành giải pháp hoàn hảo cho các vị trí lắp đặt chật hẹp.

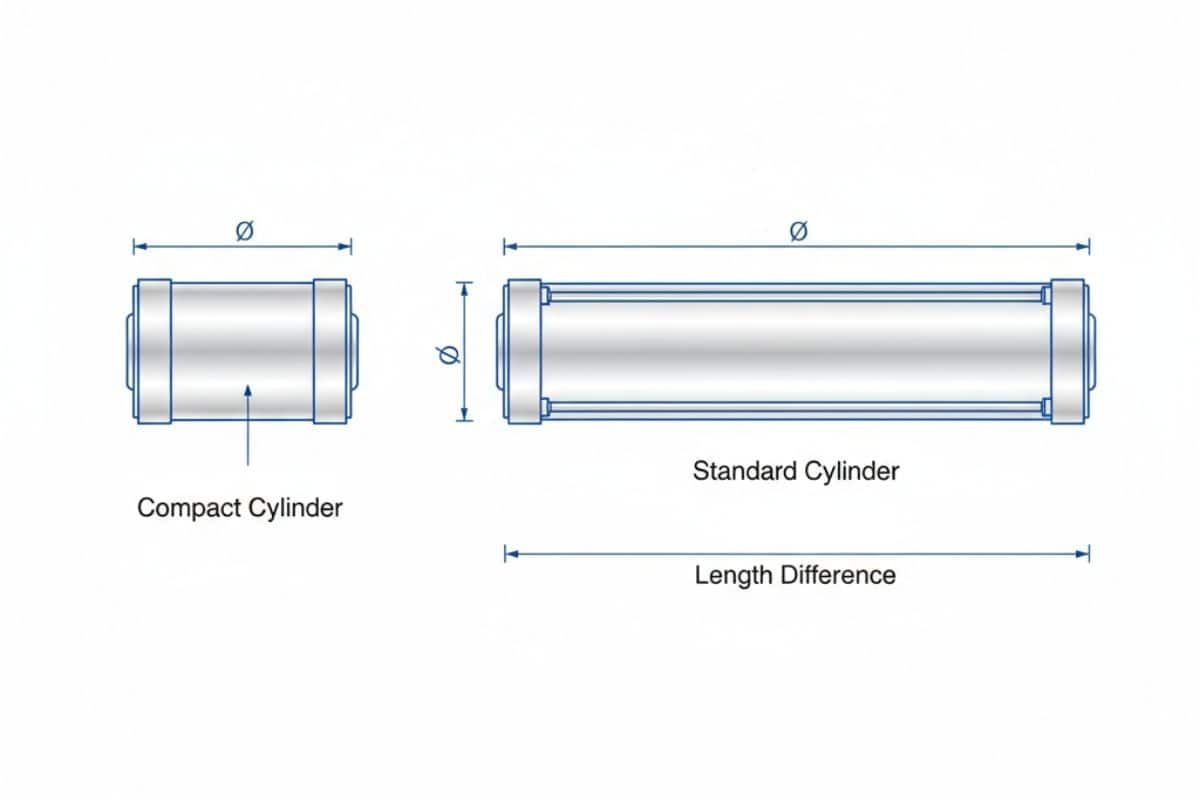

Để dễ hình dung, sự khác biệt cốt lõi được thể hiện qua bảng so sánh nhanh dưới đây:

Tiêu chí	Xi Lanh Compact	Xi Lanh Tiêu Chuẩn (ISO)
Kích thước	Rất ngắn, thân mỏng	Dài hơn đáng kể
Hành trình	Thường ngắn (dưới 100mm)	Có thể rất dài
Không gian	Tiết kiệm tới 60% không gian	Yêu cầu không gian lớn
Ứng dụng	Nơi không gian bị giới hạn	Các ứng dụng thông thường

Cấu tạo và Nguyên lý hoạt động của Xi Lanh Compact

Dù nhỏ gọn, xi lanh compact vẫn có đầy đủ các bộ phận chính để thực hiện chức năng của mình một cách hiệu quả và bền bỉ.

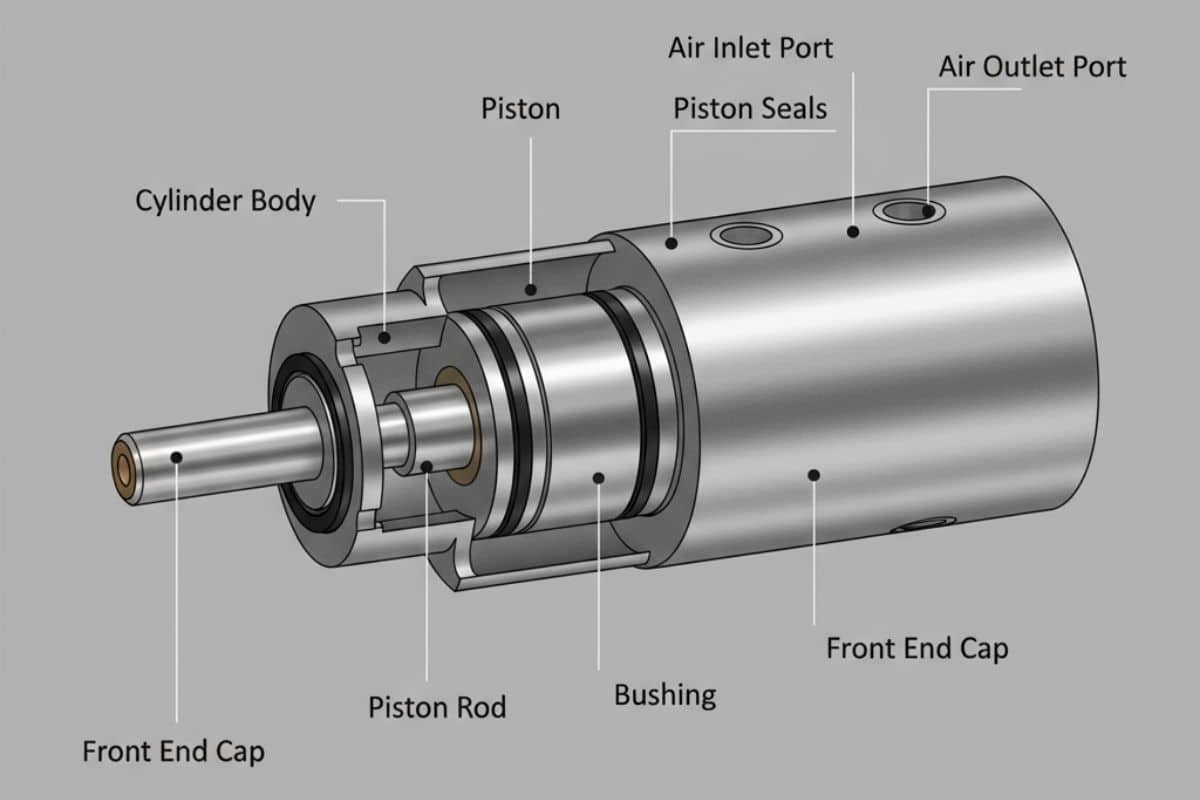

Các bộ phận chính (Kèm ảnh cắt lớp)

• Thân xi lanh (Cylinder Body): Thường làm từ nhôm hoặc hợp kim, là vỏ bọc bên ngoài và chứa các bộ phận khác.

• Piston: Bộ phận di chuyển bên trong thân xi lanh khi có khí nén đi vào.

• Trục Piston (Piston Rod): Thanh kim loại nối với piston, di chuyển ra vào để thực hiện công.

• Phớt làm kín (Seals): Các vòng đệm cao su có nhiệm vụ giữ kín khí, ngăn rò rỉ và đảm bảo áp suất.

• Cổng cấp khí (Ports): Lỗ ren để kết nối với ống dẫn khí nén.

Nguyên lý hoạt động

Nguyên lý hoạt động của xi lanh compact (loại tác động kép) rất đơn giản:

1. Hành trình đi ra: Khí nén được cấp vào cổng phía sau, tạo áp suất đẩy piston và trục piston di chuyển ra ngoài.

2. Hành trình đi về: Khí nén được cấp vào cổng phía trước, đẩy piston và trục piston lùi về vị trí ban đầu.

Quá trình này diễn ra nhanh chóng, tạo ra lực đẩy hoặc kéo để thực hiện các thao tác như kẹp, giữ, đẩy, hoặc định vị sản phẩm.

Ưu điểm và Nhược điểm khi sử dụng Xi Lanh Compact

Việc hiểu rõ ưu và nhược điểm giúp các kỹ sư đưa ra lựa chọn thiết bị phù hợp nhất cho ứng dụng của mình.

Ưu Điểm Vượt Trội	Nhược Điểm Cần Lưu Ý
✅ Siêu tiết kiệm không gian: Đây là lợi thế lớn nhất, cho phép tích hợp vào các máy móc phức tạp.	❌ Lực đẩy hạn chế: Cùng một đường kính, lực đẩy thường thấp hơn xi lanh tiêu chuẩn.
✅ Lắp đặt linh hoạt: Có nhiều tùy chọn gá lắp, dễ dàng cố định ở nhiều vị trí.	❌ Hành trình ngắn: Không phù hợp cho các ứng dụng cần khoảng di chuyển dài.
✅ Trọng lượng nhẹ: Giảm tải trọng tổng thể của máy, đặc biệt quan trọng với các cơ cấu di chuyển.	❌ Khả năng chịu tải ngang kém: Cần có dẫn hướng phụ nếu có lực tác động từ bên cạnh.
✅ Tốc độ đáp ứng nhanh: Do thể tích trong xi lanh nhỏ, thời gian nạp/xả khí nhanh hơn.

Với các ứng dụng yêu cầu tiêu chuẩn công nghiệp và dễ thay thế, xem thêm xi lanh thân tròn tiêu chuẩn ISO 6432.

Hướng dẫn chọn mua Xi Lanh Compact (Quy trình 5 bước chống sai lầm)

Để chọn đúng sản phẩm ngay từ đầu, hãy tuân thủ quy trình 5 bước sau đây. Đây là phương pháp các kỹ sư giàu kinh nghiệm thường áp dụng để tối ưu hóa cả về hiệu suất và chi phí.

Bước 1: Xác định Lực đẩy (Force) & Áp suất làm việc

Đầu tiên, bạn cần biết lực cần thiết để thực hiện công việc là bao nhiêu (đơn vị: N hoặc kgf). Lực đẩy của xi lanh phụ thuộc vào áp suất khí nén và đường kính piston. Áp suất làm việc phổ biến trong các nhà máy Việt Nam là từ 0.5 – 0.7 MPa.

Bước 2: Chọn Đường kính Piston (Bore) & Hành trình (Stroke)

• Đường kính Piston (Bore): Sau khi có lực đẩy và áp suất, bạn có thể tra cứu catalog của nhà sản xuất để chọn đường kính piston phù hợp. Đường kính càng lớn, lực đẩy càng mạnh.
• Hành trình (Stroke): Là quãng đường di chuyển của trục piston. Hãy chọn hành trình phù hợp với yêu cầu của cơ cấu máy.

Bước 3: Lựa chọn kiểu tác động & Kiểu lắp đặt

Kiểu tác động:

• Tác động kép (Double Acting): Dùng khí nén cho cả 2 chiều đi ra và đi về. Phổ biến nhất.
• Tác động đơn (Single Acting): Dùng khí nén cho 1 chiều, chiều còn lại dùng lò xo. Dùng cho các ứng dụng đơn giản.

Kiểu lắp đặt (Mounting): Xi lanh compact có nhiều kiểu gá lắp như gá trực tiếp bằng ren, gá mặt bích, gá tai lắc… Hãy chọn loại phù hợp với thiết kế máy của bạn.

Bước 4: Cân nhắc các tùy chọn thêm (Cảm biến, chống xoay…)

• Cảm biến từ (Magnet): Chọn loại có tích hợp vòng từ nếu bạn cần dùng cảm biến để xác định vị trí cuối hành trình.
• Chống xoay (Non-rotating): Nếu ứng dụng yêu cầu trục piston không được xoay (ví dụ: định vị sản phẩm), hãy chọn loại có chức năng chống xoay.

Bước 5: Tránh 3 sai lầm phổ biến khi lựa chọn

1. Chỉ quan tâm đến giá: Chọn xi lanh quá rẻ, không rõ nguồn gốc có thể gây rò rỉ khí, nhanh hỏng, làm gián đoạn sản xuất.

2. Chọn lực đẩy quá sát: Luôn tính toán lực đẩy có hệ số an toàn (thường là 1.5 lần lực yêu cầu) để đảm bảo xi lanh hoạt động ổn định.

3. Bỏ qua môi trường làm việc: Nếu môi trường có hóa chất hoặc nhiệt độ cao, cần chọn vật liệu thân và phớt làm kín đặc biệt.

Nếu ứng dụng yêu cầu hành trình dài hoặc cần dẫn động tuyến tính không có thanh pittông lộ ra, cân nhắc dùng xi lanh không cốt (rodless).

Ứng dụng thực tế & Case Study điển hình của Xi lanh compact

Lý thuyết cần đi đôi với thực tiễn. Dưới đây là các ứng dụng mà xi lanh compact đã chứng minh được giá trị vượt trội của mình.

Case Study 1: Trong dây chuyền lắp ráp linh kiện điện tử

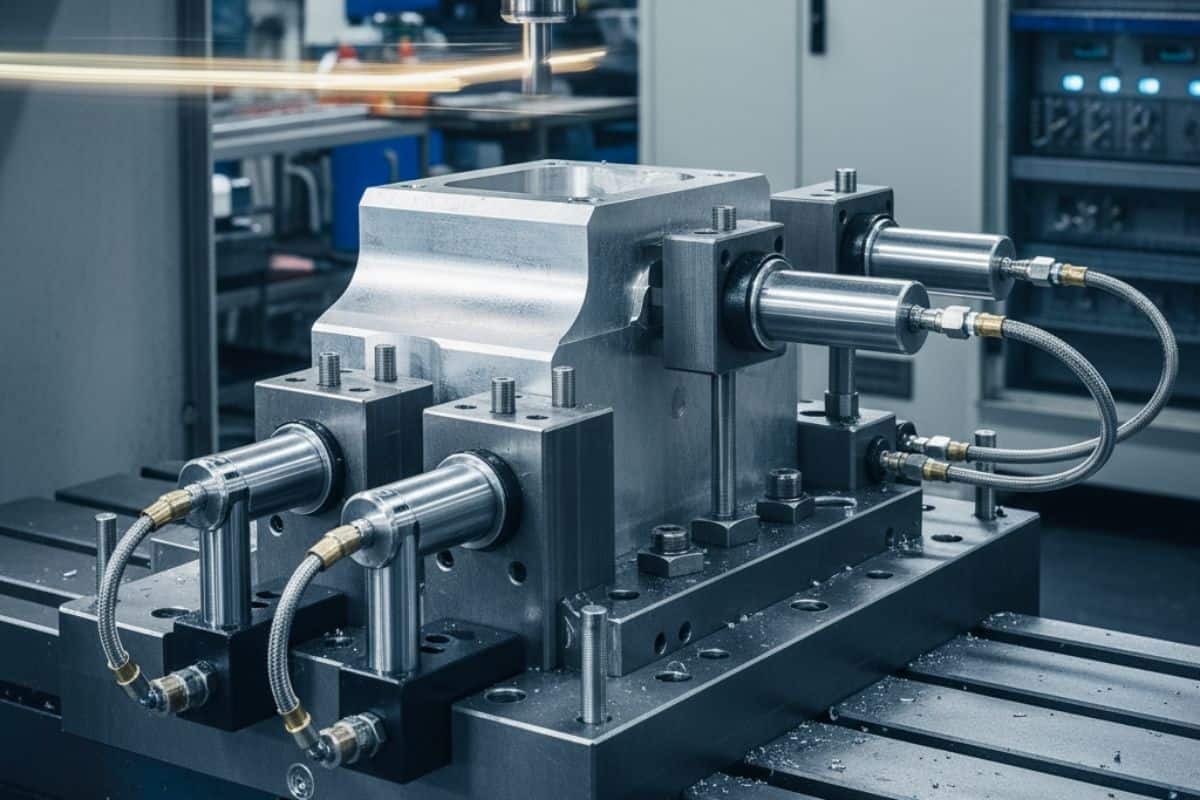

Trong các máy gắp và đặt (pick-and-place), xi lanh compact được dùng để đẩy các khay linh kiện, định vị bảng mạch hoặc kẹp giữ các chi tiết nhỏ. Kích thước nhỏ gọn của chúng là yếu tố bắt buộc trong không gian máy vốn đã rất chật chội.

Case Study 2: Trong cơ cấu kẹp phôi của máy CNC

Trên các đồ gá (jig) của máy phay, tiện CNC, xi lanh compact được dùng để kẹp chặt phôi sản phẩm một cách nhanh chóng và đồng đều. Tốc độ đáp ứng nhanh giúp giảm thời gian chu kỳ gia công.

So sánh các thương hiệu Xi Lanh Compact hàng đầu: SMC, Airtac, Festo

Trên thị trường Việt Nam, ba cái tên này chiếm phần lớn thị phần và là những lựa chọn đáng tin cậy cho hầu hết các ứng dụng công nghiệp.

Thương hiệu	Chất lượng	Mức độ phổ biến	Điểm nổi bật
SMC (Nhật)	Rất cao	Rất phổ biến	Bền bỉ, hoạt động ổn định, đa dạng mẫu mã (dòng CQ2)
Airtac (Đài Loan)	Tốt	Cực kỳ phổ biến	Giá thành hợp lý, dễ tìm mua, hàng có sẵn (dòng SDA)
Festo (Đức)	Xuất sắc	Khá phổ biến	Công nghệ hàng đầu, hiệu suất cao, nhiều tính năng thông minh (dòng ADN)

Bảng giá Xi lanh compact tham khảo [Cập nhật 2025]

Lưu ý: Bảng giá dưới đây chỉ mang tính chất tham khảo để người dùng có cái nhìn tổng quan về ngân sách. Vui lòng liên hệ trực tiếp để nhận báo giá chính xác nhất theo từng thời điểm và cấu hình sản phẩm.

Model (Tham khảo)	Đường kính (mm)	Hành trình (mm)	Khoảng giá (VNĐ)
Airtac	40	30	250,000 – 350,000
SMC	50	50	800,000 – 1,200,000
Festo	32	25	1,100,000 – 1,500,000

Các câu hỏi thường gặp (FAQs) về Xi Lanh Compact

Để làm rõ hơn các vấn đề kỹ thuật, dưới đây là một số câu hỏi phổ biến nhất mà các kỹ sư và người dùng thường gặp phải khi làm việc với xi lanh compact:

Làm sao để đọc mã trên một xi lanh compact?

Thường mã sản phẩm sẽ bao gồm tên series, đường kính piston, hành trình và các tùy chọn khác. Ví dụ: SDA40x30-B có nghĩa là xi lanh series SDA (Airtac), đường kính 40mm, hành trình 30mm, và có nam châm (-B) để dùng với cảm biến.

Sự khác biệt chính giữa xi lanh compact và xi lanh vuông là gì?

Xi lanh vuông cũng là một dạng xi lanh nhỏ gọn nhưng có thân hình vuông, thường có rãnh để lắp cảm biến trực tiếp. Xi lanh compact truyền thống thường có thân tròn hoặc dẹp. Về cơ bản, chúng đều phục vụ mục đích tiết kiệm không gian.

Tuổi thọ trung bình của một xi lanh compact là bao lâu?

Với điều kiện làm việc (khí nén sạch, khô) và bảo trì đúng cách, một xi lanh chất lượng tốt (như SMC) có thể hoạt động bền bỉ trong nhiều năm với hàng triệu chu kỳ.

Việc lựa chọn đúng loại xi lanh compact không chỉ ảnh hưởng đến hiệu suất tức thời mà còn là yếu tố quyết định độ bền và sự ổn định của cả một hệ thống tự động hóa về lâu dài. Hy vọng qua những phân tích và hướng dẫn chi tiết trên, bạn đã có đủ thông tin để đưa ra quyết định mua hàng một cách sáng suốt.

Để được tư vấn kỹ thuật chuyên sâu và cung cấp các sản phẩm xi lanh compact chính hãng từ những thương hiệu hàng đầu như SMC, Airtac, Festo…, VCCTrading luôn sẵn sàng là đối tác đáng tin cậy đồng hành cùng bạn.
