Dòng khởi động đột ngột tăng vọt gấp 5 đến 8 lần dòng định mức là thách thức kỹ thuật cố hữu trong mọi hệ thống sản xuất. Nó không chỉ gây ra hiện tượng sụt áp tức thời trên lưới, ảnh hưởng đến các thiết bị điện tử nhạy cảm, mà còn tạo ra những cú sốc cơ khí bào mòn tuổi thọ của động cơ và toàn bộ hệ thống truyền động.

Để giải quyết bài toán này, bên cạnh các giải pháp hiện đại, một phương pháp kinh điển vẫn luôn là lựa chọn hàng đầu vì sự cân bằng hoàn hảo giữa hiệu quả và chi phí: mạch khởi động Sao – Tam giác.

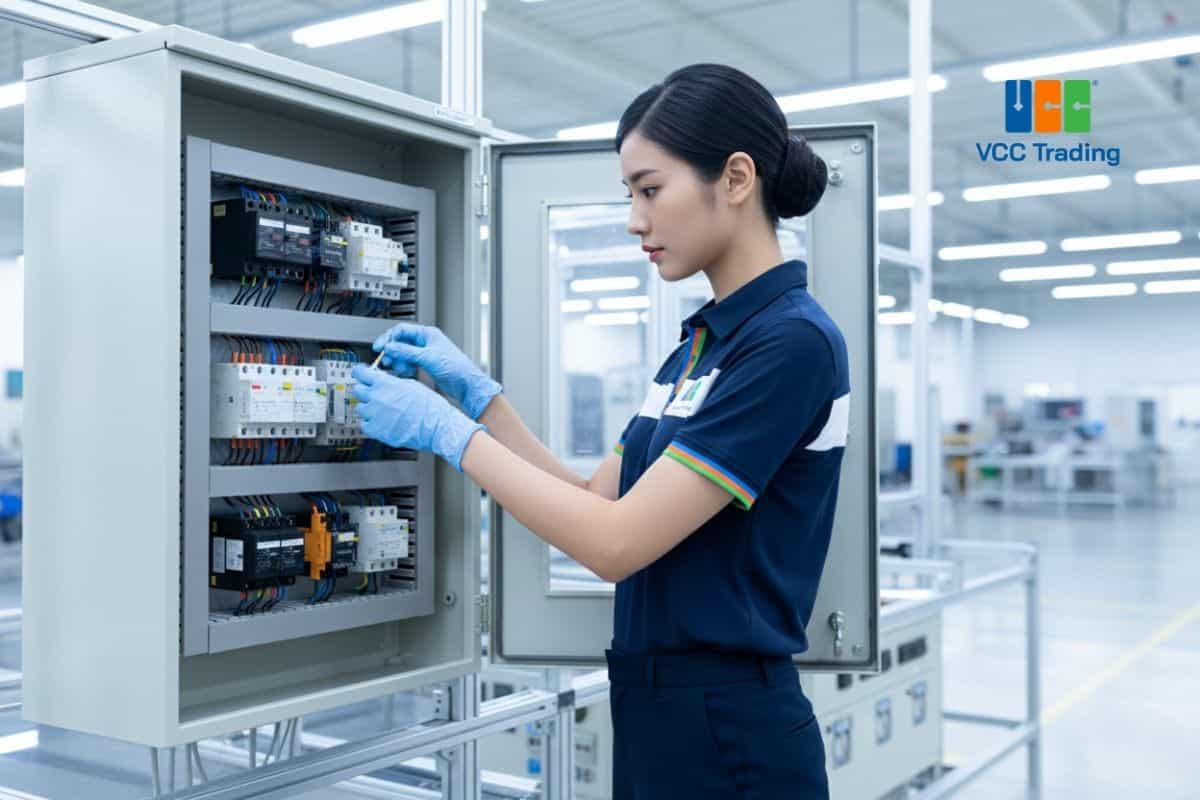

Nữ kỹ sư đang kiểm tra tủ điện điều khiển mạch khởi động sao tam giác.
Nữ kỹ sư đang kiểm tra tủ điện điều khiển mạch khởi động sao tam giác.

Mục lục nội dung

Mạch Sao Tam Giác là gì và khi nào cần dùng nó?

Để bắt đầu, chúng ta cần nắm vững những khái niệm nền tảng nhất: từ định nghĩa, tại sao nó lại quan trọng và khi nào thì nên áp dụng.

Mạch khởi động sao tam giác là gì?

Mạch khởi động sao tam giác (Star Delta Starter) là một phương pháp đấu nối động cơ điện 3 pha nhằm mục đích giảm dòng điện trong quá trình khởi động. Ban đầu, các cuộn dây của động cơ được đấu theo hình Sao (Star – Y) để chạy ở mức điện áp và dòng điện thấp. Sau một khoảng thời gian nhất định, khi động cơ đã đạt được tốc độ quay gần ổn định, mạch sẽ tự động chuyển đổi các cuộn dây sang đấu theo hình Tam giác (Delta – Δ) để động cơ chạy ở đúng công suất định mức.

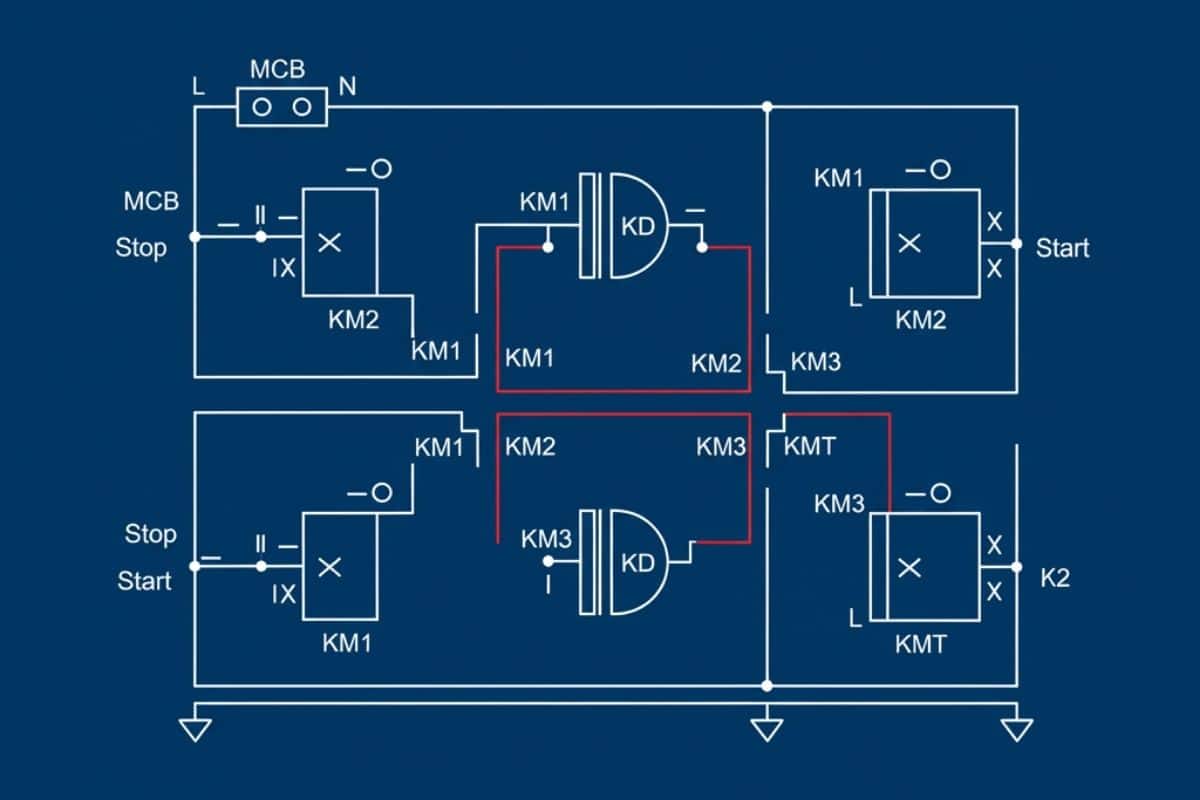

Minh họa mạch khởi động sao tam giác
Minh họa mạch khởi động sao tam giác

Mục đích cốt lõi: Tại sao phải giảm dòng khởi động?

Với động cơ không đồng bộ 3 pha, dòng điện khi khởi động trực tiếp có thể lớn gấp 5 đến 8 lần dòng điện định mức. Dòng điện “khổng lồ” này gây ra hai vấn đề nghiêm trọng:

  1. Gây sụt áp lưới điện: Ảnh hưởng đến các thiết bị khác đang hoạt động trong cùng hệ thống.
  2. Gây sốc cơ khí: Tạo ra momen xoắn đột ngột, làm hao mòn, hư hỏng các bộ phận cơ khí như hộp số, dây curoa, và cả chính trục động cơ.

Phương pháp sao tam giác giải quyết vấn đề này bằng cách giảm điện áp đặt vào cuộn dây khi khởi động. Về mặt lý thuyết, ta có:

  • Dòng khởi động ở chế độ Sao: Istart(Y) = 1/3 Istart(Δ)
  • Momen khởi động ở chế độ Sao: Mstart(Y) = 1/3 Mstart(Δ)

Nói một cách đơn giản, mạch giúp động cơ “đề-pa” một cách nhẹ nhàng, êm ái, chỉ với 1/3 dòng điện so với khởi động trực tiếp, từ đó bảo vệ toàn diện cho cả hệ thống điện và cơ khí.

Để triển khai sơ đồ sao–tam giác, bạn nên nắm vững cấu tạo, đặc tính và yêu cầu khởi động của động cơ không đồng bộ 3 pha để chọn thời gian chuyển mạch và thông số bảo vệ phù hợp. Tham khảo bài Động cơ không đồng bộ 3 pha: cấu tạo, nguyên lý & cách khởi động để đối chiếu thông số kỹ thuật và lưu ý vận hành trước khi lắp đặt mạch sao tam giác.

Bảng phân tích Ưu điểm và Nhược điểm của Mạch khởi động sao tam giác

Không có giải pháp nào là hoàn hảo. Việc hiểu rõ ưu và nhược điểm sẽ giúp bạn quyết định liệu đây có phải là phương pháp phù hợp cho ứng dụng của mình hay không.

Ưu điểm

Nhược điểm

Chi phí thấp: Rẻ hơn nhiều so với biến tần hoặc khởi động mềm.

Momen khởi động thấp: Chỉ bằng 1/3 momen định mức, không phù hợp cho các tải cần momen khởi động lớn (máy nén, máy trục…).

Thiết bị thông dụng: Contactor, Rơ le nhiệt, Timer là những thiết bị rất phổ biến, dễ tìm mua và thay thế.

Đấu nối phức tạp: Yêu cầu nhiều dây và quy trình đấu nối phức tạp hơn khởi động trực tiếp.

Độ bền cao, dễ bảo trì: Cấu trúc khí cụ điện đơn giản, hoạt động bền bỉ trong môi trường công nghiệp.

Gây gián đoạn ngắn khi chuyển mạch: Quá trình chuyển từ Sao sang Tam giác có thể gây ra một xung dòng điện và sốc cơ khí nhẹ.

Giảm dòng khởi động hiệu quả: Giảm dòng xuống còn khoảng 33% so với khởi động trực tiếp.

Yêu cầu động cơ có 6 đầu dây ra: Chỉ áp dụng cho các động cơ cho phép thay đổi cách đấu nối cuộn dây.

Cấu tạo chi tiết cho mạch sao tam giác

Trước khi đi vào sơ đồ phức tạp, hãy cùng nhận diện từng thành phần cấu thành nên mạch điện này. Việc hiểu rõ vai trò của từng khí cụ sẽ giúp bạn đọc sơ đồ và chẩn đoán lỗi dễ dàng hơn rất nhiều.

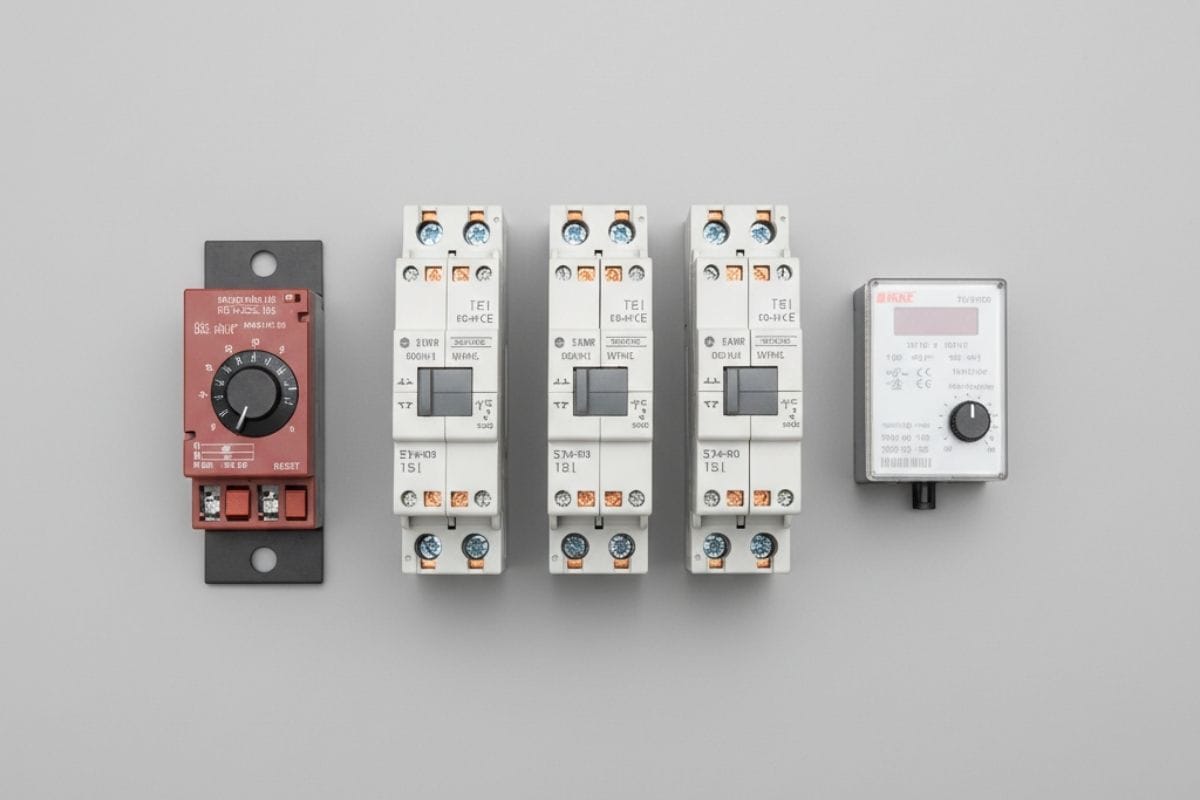

Các thiết bị cần thiết cho mạch sao tam giác gồm 3 contactor, rơ le nhiệt và timer.
Các thiết bị cần thiết cho mạch sao tam giác gồm 3 contactor, rơ le nhiệt và timer.

Bộ 3 Contactor (Khởi động từ): K-Tổng, K-Sao, K-Tam Giác

Đây là những công tắc điện từ, đóng vai trò chuyển mạch chính.

  • K-Tổng (KM1): Luôn đóng trong suốt quá trình, cấp nguồn chính cho mạch.
  • K-Sao (KM2): Đóng khi khởi động, nối tắt 3 đầu cuối của cuộn dây để tạo thành hình Sao.
  • K-Tam Giác (KM3): Đóng sau khi K-Sao nhả, nối các cuộn dây thành hình Tam giác.

Rơ le nhiệt (Thermal Relay): Người vệ sĩ của động cơ

Thiết bị này được lắp ngay sau contactor K-Tổng. Nhiệm vụ của nó là theo dõi dòng điện chạy qua động cơ. Nếu dòng điện vượt quá mức cho phép (do quá tải), rơ le nhiệt sẽ “nhảy” và ngắt mạch điều khiển để bảo vệ động cơ khỏi bị cháy.

Timer (Rơ le thời gian): Bộ não điều khiển quá trình chuyển mạch

Đây là bộ não của mạch, quyết định thời điểm chuyển từ chế độ Sao sang Tam giác. Khi mạch bắt đầu hoạt động, Timer sẽ đếm ngược một khoảng thời gian được cài đặt trước (thường từ 5-15 giây). Khi đếm xong, nó sẽ tác động lên các tiếp điểm để ngắt contactor Sao và đóng contactor Tam giác.

Các khí cụ khác: Aptomat (CB), Nút nhấn ON/OFF, Đèn báo

  • Aptomat (CB): Đóng vai trò bảo vệ tổng, chống ngắn mạch cho cả mạch động lực và mạch điều khiển.
  • Nút nhấn ON/OFF: Dùng để ra lệnh bắt đầu hoặc dừng hoạt động của mạch.
  • Đèn báo: Dùng để hiển thị trạng thái (đang chạy, dừng, báo lỗi).

Sơ đồ & nguyên lý hoạt động mạch khởi động sao tam giác

Để thực sự làm chủ mạch điện này, chúng ta cần phân tích hai thành phần không thể tách rời: mạch động lực (phần chịu tải chính, quyết định sức mạnh) và mạch điều khiển (bộ não chỉ huy, quyết định logic hoạt động). Hãy bắt đầu với nền tảng của động cơ.

Sơ đồ Mạch Động Lực: Nền tảng sức mạnh

Mạch động lực là mạch chịu dòng tải chính của động cơ. Nguồn điện 3 pha (L1, L2, L3) đi qua CB, contactor K-Tổng, sau đó được phân chia bởi K-Sao và K-Tam Giác để cấp vào 6 đầu dây của động cơ (U1, V1, W1 và W2, U2, V2).

  • Khi chạy Sao: K-Tổng và K-Sao đóng. Dòng điện đi vào U1, V1, W1. Ba đầu cuối W2, U2, V2 được K-Sao nối tắt lại với nhau.
  • Khi chạy Tam giác: K-Tổng và K-Tam Giác đóng. Dòng điện đi vào U1, V1, W1. K-Tam Giác sẽ nối đầu W2 với V1, U2 với W1, và V2 với U1.

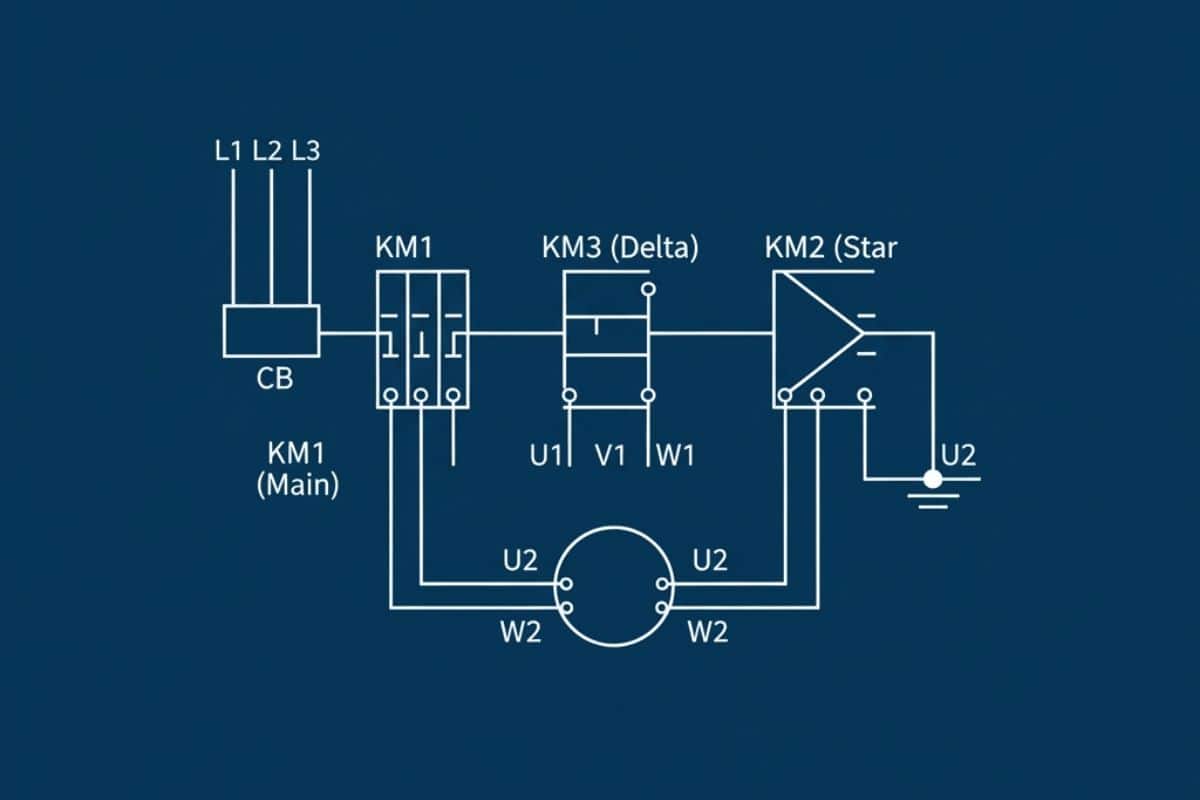

Sơ đồ mạch động lực chuẩn kỹ thuật của mạch khởi động sao tam giác.
Sơ đồ mạch động lực chuẩn kỹ thuật của mạch khởi động sao tam giác.

Sơ đồ Mạch Điều Khiển: Bộ não chỉ huy

Nếu mạch động lực là cơ bắp thì mạch điều khiển chính là bộ não. Nó sử dụng điện áp thấp hơn (thường là 220V) để điều khiển các cuộn hút của contactor, đảm bảo mọi thứ hoạt động đúng tuần tự và an toàn.

Logic hoạt động như sau:

  1. Nhấn nút ON: Dòng điện đi qua nút OFF, tiếp điểm thường đóng của Rơ le nhiệt, cấp nguồn cho cuộn hút contactor K-Tổng (KM1) và cuộn dây Timer. KM1 hút, đồng thời đóng tiếp điểm duy trì của nó.
  2. Chạy chế độ Sao: Cùng lúc đó, dòng điện đi qua tiếp điểm thường đóng của Timer và tiếp điểm khóa chéo của K-Tam Giác (KM3), cấp nguồn cho cuộn hút K-Sao (KM2). KM2 hút, động cơ bắt đầu chạy ở chế độ Sao.
  3. Timer đếm thời gian: Timer bắt đầu đếm ngược thời gian đã cài đặt.
  4. Chuyển mạch: Sau khi đếm xong, tiếp điểm của Timer đảo trạng thái: tiếp điểm thường đóng mở ra, ngắt điện cuộn hút KM2 (K-Sao nhả). Tiếp điểm thường mở đóng lại, cấp điện qua khóa chéo của KM2, vào cuộn hút K-Tam Giác (KM3). KM3 hút.
  5. Chạy chế độ Tam giác: Động cơ chuyển sang chạy ở chế độ Tam giác và hoạt động ổn định.
  6. Khóa chéo an toàn: Luôn có một tiếp điểm thường đóng của contactor này đặt trước cuộn hút của contactor kia (KM2 và KM3). Điều này đảm bảo rằng tại một thời điểm, chỉ có một trong hai contactor Sao hoặc Tam giác được phép hút, tránh gây ra ngắn mạch.

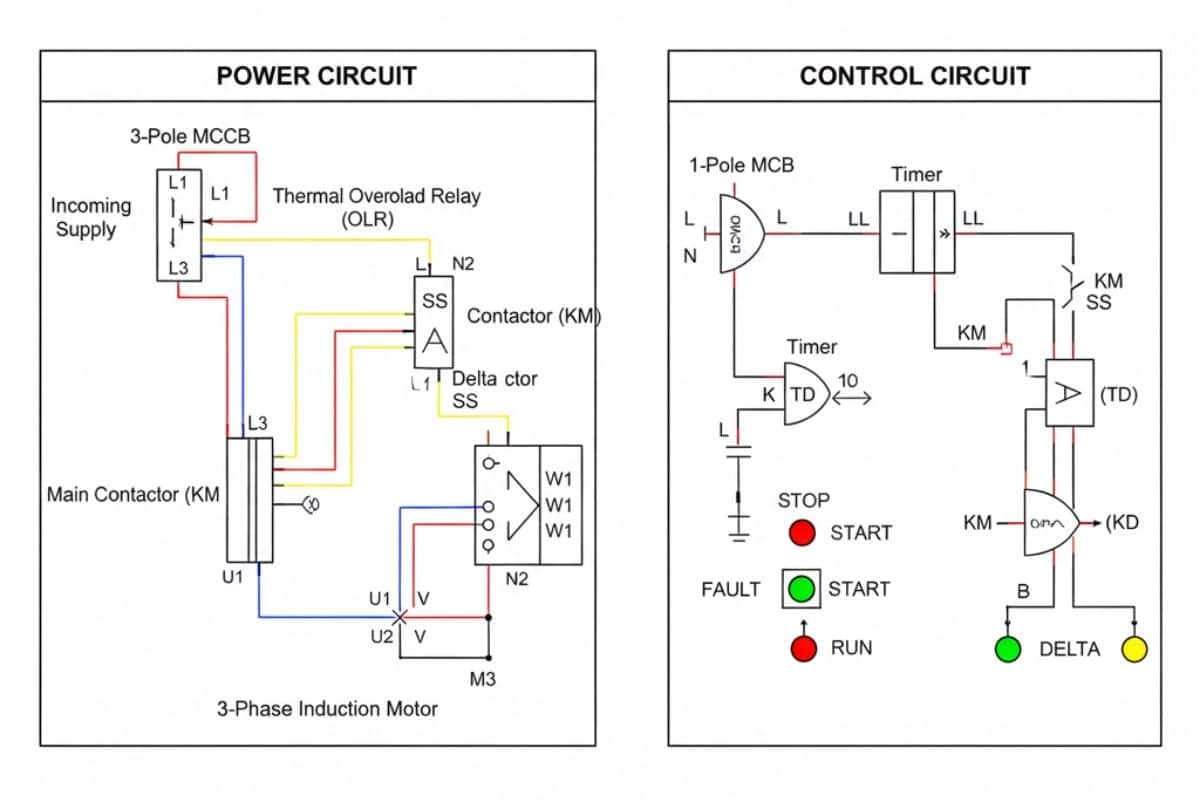

Sơ đồ mạch điều khiển sao tam giác chi tiết với khóa chéo an toàn.
Sơ đồ mạch điều khiển sao tam giác chi tiết với khóa chéo an toàn.

Hướng dẫn lắp đặt mạch sao tam giác

Lý thuyết là nền tảng, nhưng thực hành mới tạo ra kỹ năng. Phần này sẽ hướng dẫn bạn chi tiết từng bước để lắp ráp một mạch sao tam giác hoàn chỉnh. Luôn nhớ, an toàn điện là ưu tiên số một, hãy đảm bảo đã ngắt mọi nguồn điện trước khi bắt đầu.

Bước 1: Chuẩn bị dụng cụ và kiểm tra thiết bị

Chuẩn bị đầy đủ dụng cụ: tuốc nơ vít, kìm tuốt dây, kìm bấm cốt, đồng hồ VOM. Kiểm tra các thiết bị: contactor, rơ le, timer có đúng thông số và hoạt động tốt không.

Bước 2: Bố trí và gắn thiết bị lên tủ điện

Sắp xếp các thiết bị lên bảng tủ điện (táp-lô) một cách khoa học, dễ đi dây và thao tác. CB và K-Tổng ở trên cùng, Rơ le nhiệt ngay dưới K-Tổng, tiếp đến là K-Tam Giác, K-Sao và Timer.

Bước 3: Đấu dây mạch động lực

Đi dây có tiết diện đủ lớn, bấm đầu cốt chắc chắn. Đấu nối tuần tự từ nguồn vào CB -> K-Tổng -> Rơ le nhiệt. Từ Rơ le nhiệt, phân nhánh đấu vào K-Tam Giác và K-Sao theo đúng sơ đồ.

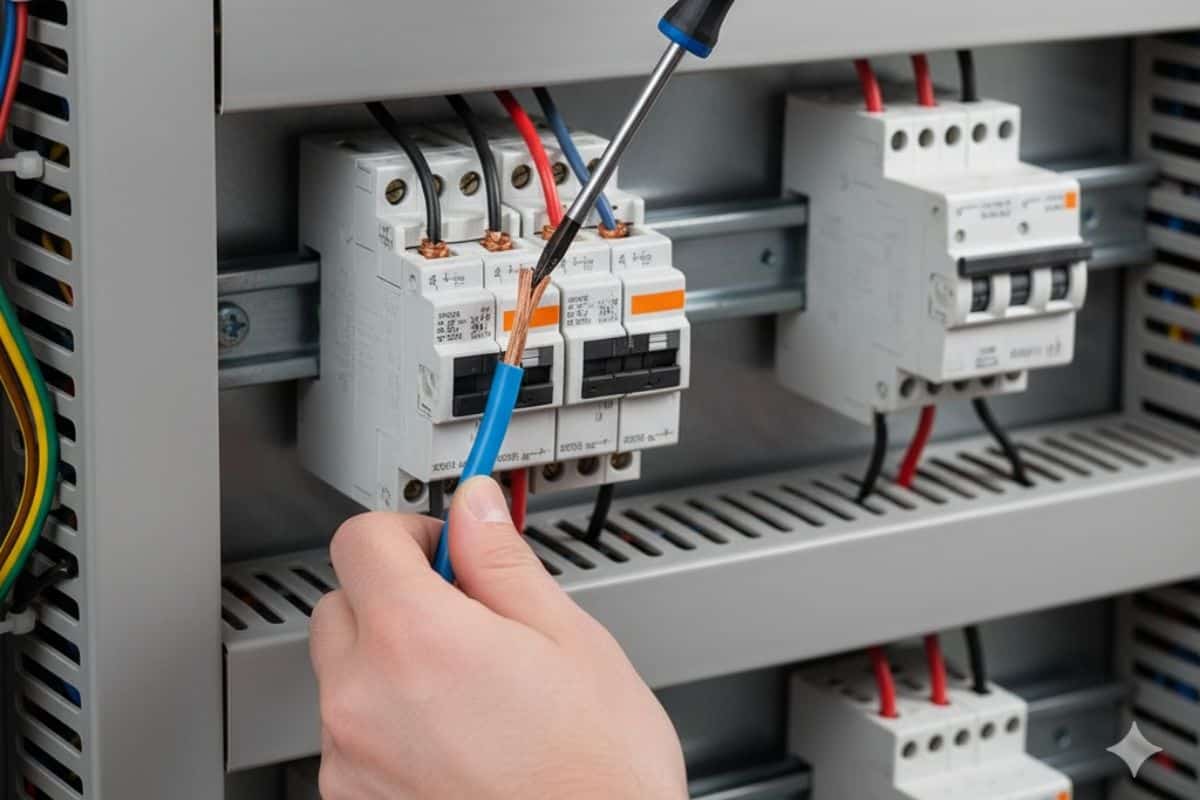

kỹ sư đang đấu dây mạch động lực cho contactor trong tủ điện.
kỹ sư đang đấu dây mạch động lực cho contactor trong tủ điện.

Bước 4: Đấu dây mạch điều khiển

Đây là bước cần sự tỉ mỉ. Đấu nối tuần tự theo sơ đồ điều khiển, đặc biệt chú ý đến các mạch duy trì và mạch khóa chéo. Dây điều khiển nên được đánh số hoặc phân biệt bằng màu để dễ dàng kiểm tra, sửa chữa sau này.

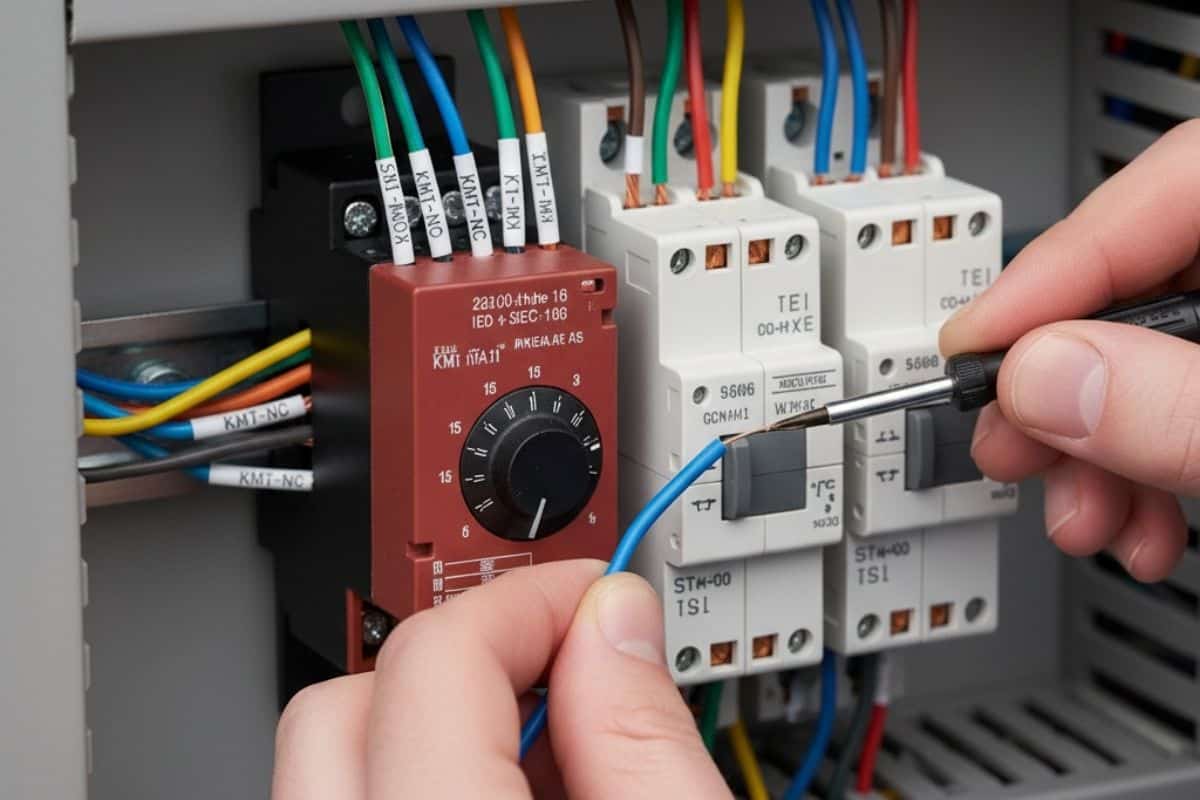

kỹ sư đang đấu dây mạch điều khiển vào chân của timer và rơ le.
kỹ sư đang đấu dây mạch điều khiển vào chân của timer và rơ le.

Bước 5: Đấu nối 6 đầu dây ra động cơ

Nối 3 dây từ mạch động lực (sau Rơ le nhiệt) vào 3 cọc U1, V1, W1. Nối 3 dây còn lại (sau K-Sao và K-Tam Giác) vào 3 cọc W2, U2, V2 tương ứng.

Bước 6: Cài đặt Timer và Rơ le nhiệt đúng cách

  • Timer: Thời gian chuyển mạch phụ thuộc vào tải. Thông thường đặt từ 5-10 giây, đủ để động cơ đạt khoảng 70-80% tốc độ định mức.
  • Rơ le nhiệt: Chỉnh dòng cài đặt trên rơ le bằng với dòng điện định mức ghi trên nhãn động cơ.

Bước 7: Kiểm tra an toàn (check nguội) và vận hành thử

  • Kiểm tra nguội: Dùng VOM đo thông mạch để đảm bảo đã đấu đúng 100% theo sơ đồ. Kiểm tra cách điện giữa các pha và với vỏ tủ.
  • Vận hành thử: Cấp nguồn, nhấn nút ON và quan sát. Chú ý lắng nghe tiếng đóng cắt của contactor, theo dõi dòng điện bằng ampe kìm. Đảm bảo mạch chuyển từ Sao sang Tam giác một cách trơn tru.

Ngoài sơ đồ cơ bản, bạn có thể tham khảo thêm cách ứng dụng rơ le thời gian trong mạch sao tam giác: Chi tiết về mạch điện sao tam giác dùng rơ le thời gian.

Cách đấu dây cho động cơ không đồng bộ 3 pha

Star Delta Starter là bộ khởi động có thể sử dụng rộng rãi cho Động cơ cảm ứng ba pha. Tiếp theo, chúng ta sẽ xem sơ đồ kết nối Star Delta Starter và cách đấu dây. Cụ thể là cách đi mạch nguồn và mạch điều khiển. Ngoài ra, chúng ta sẽ xem cách thực hiện kết nối bộ hẹn giờ với công tắc tơ hình sao và tam giác. Sơ đồ kết nối của Star Delta Starter bao gồm các thiết bị sau:
  • 1 MCCB ba cực
  • 1 MCB đơn cực
  • 3 Công tắc tơ 440 V ba cực
  • 1 Rơ le quá tải nhiệt ba pha
  • 1 Timer 220V
  • 1 Công tắc Nút nhấn NC
  • 1 Công tác Nút nhấn NO
  • Đèn báo 220V – Đỏ, Xanh lá, Vàng

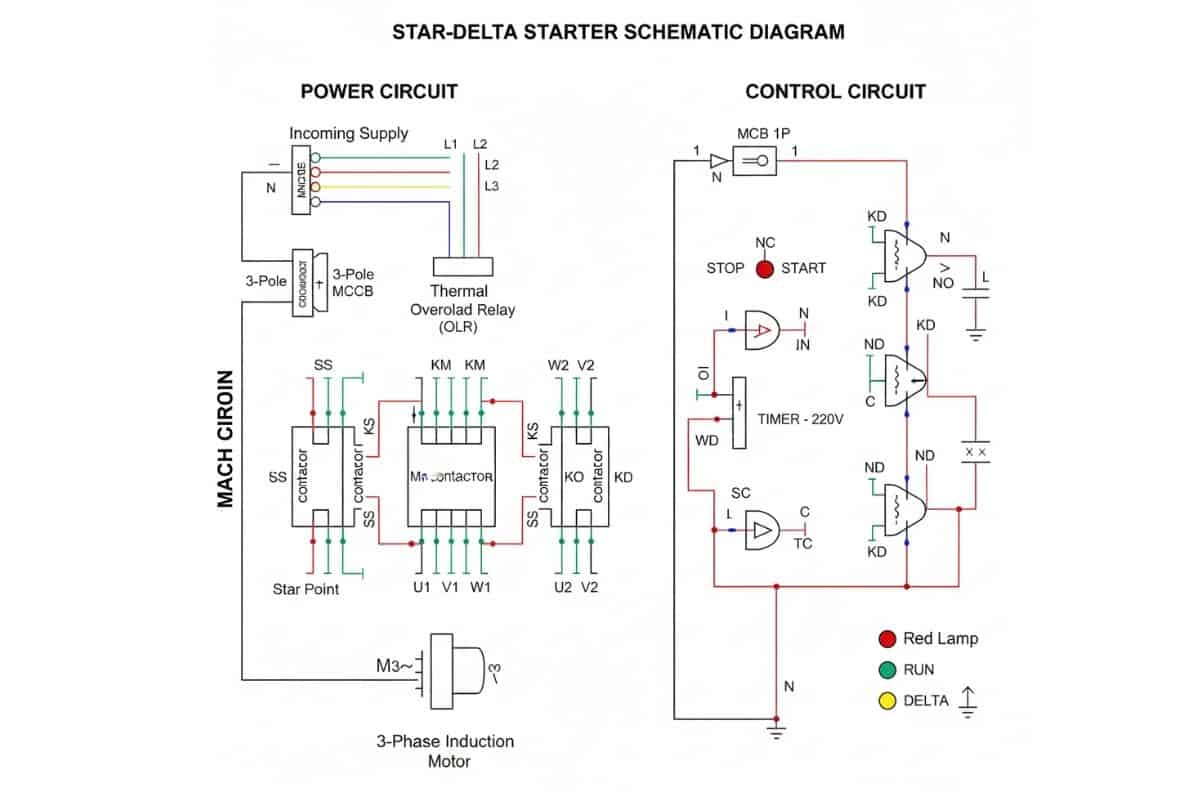

Sơ đồ ví dụ về nối mạch sao tam giác
Sơ đồ ví dụ về nối mạch sao tam giác


Ở chế độ này ta nối điểm đầu cuộn dây này với điểm cuối của cuộn dây khác, cụ thể là nối U1 với W2, V1 với U2W1 với V2. Đó là lý do tại sao ở hộp đấu dây người ta không đưa 2 đầu dây của 1 cuộn ra một hàng. Vì để dễ đấu chế độ tam giác, chỉ cần dùng 3 thanh kim loại nối các đầu dây.

Mạch chuyển đổi sao tam giác điều khiển động cơ

Ta vừa thấy việc đấu dây động cơ chạy sao và tam giác là cố định. Vậy khi muốn thay đổi chế độ chạy có phải dừng động cơ và thực hiện thay đổi bên trong hộp đấu dây?

Câu trả lời là không cần. Dưới đây sẽ là chia sẻ về việc làm thế nào để thực hiện việc tự động hóa cho việc chạy sao hoặc tam giác.

Người ta sẽ thực hiện chuyển mạch sao tam giác thông qua việc điều khiển các contactor. Hình bên dưới là sơ đồ mạch động lực của mạch sao tam giác sử dụng 3 contactor.

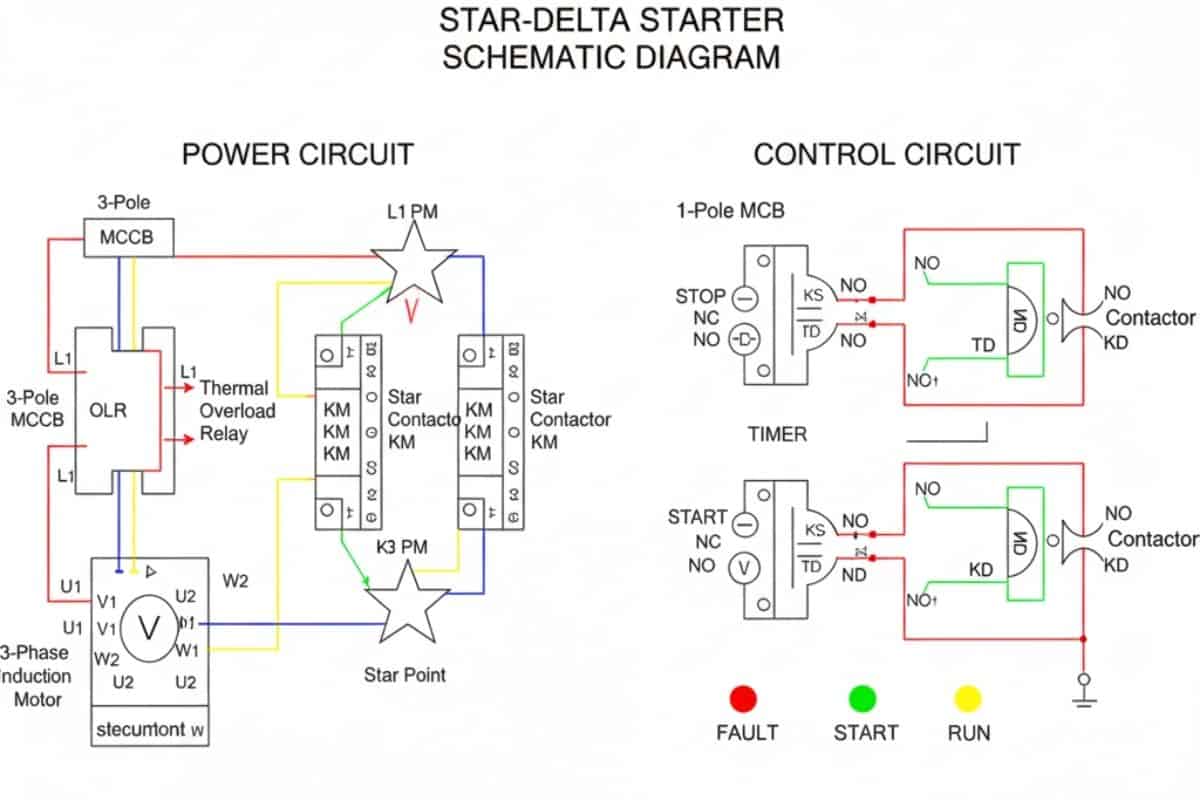

Mạch khởi động sao tam giác dùng 3 contactor
Mạch khởi động sao tam giác dùng 3 contactor

Cách thực hiện kết nối

+ Nối nguồn 3 pha vào tiếp điểm bên trên của contactor K, 3 tiếp điểm bên dưới sẽ nối với 3 điểm đầu của các cuộn dây là U1, V1, W1.

+ Với contactor K2 chạy tam giác, 3 tiếp điểm trên được nối với nguồn 3 pha, 3 tiếp điểm bên dưới contactor được nối với 3 điểm cuối của cuộn dây theo đúng thứ tự V2, W2, U2. Sao cho khi contactor K2 và K đóng thì đầu cuộn dây này nối với điểm cuối cuộn dây khác: U1 nối với V2, V1 nối với W2 và W1 nối với U2.

+ Một contactor K1 còn lại sẽ chạy chế độ sao, 3 tiếp điểm bên trên của contactor K1 được nối lại với nhau. Còn 3 tiếp điểm bên dưới nối với 3 điểm cuối của cuộn dây là W2, U2, V2.

Cụ thể:

1. Đầu tiên kết nối tất cả dây nguồn ba pha của nguồn điện đầu vào các MCCB. Hầu hết MCCB cho phép kết nối nguồn điện đầu vào ở bất kỳ phía trên hoặc phía dưới. Nhưng nếu MCCB của bạn đã được xác định để kết nối nguồn điện đầu vào ở phía trên hoặc phía dưới cụ thể, hãy kết nối theo nhận dạng của nó.
2. Kết nối đầu ra của MCCB với đầu vào của Công tắc tơ chính cũng theo một vòng và kết nối công tắc tơ Delta như trong sơ đồ trên.
3. Kết nối rơ le quá tải nhiệt với công tắc tơ chính như trong sơ đồ trên.
4. Bạn có tổng cộng sáu thiết bị đầu cuối để kết nối với động cơ, ba đầu cuối từ đầu ra của OLR và ba từ đầu ra của công tắc tơ delta. Kết nối tất cả các thiết bị đầu cuối đó với động cơ như thể hiện trong sơ đồ trên.
5. Lấy một vòng từ đầu ra của công tắc tơ delta và kết nối với công tắc tơ hình sao. Ngoài ra, hãy ngắn tất cả ba đầu cuối của công tắc tơ hình sao như trong sơ đồ trên.
Bây giờ mạch nguồn của chúng ta đã hoàn thành.Chúng ta sẽ làm mạch điều khiển với bộ hẹn giờ, công tắc nút nhấn, v.v.
Ở đây bạn có thể xem sơ đồ kết nối của star delta starter với cả nguồn và mạch điều khiển.

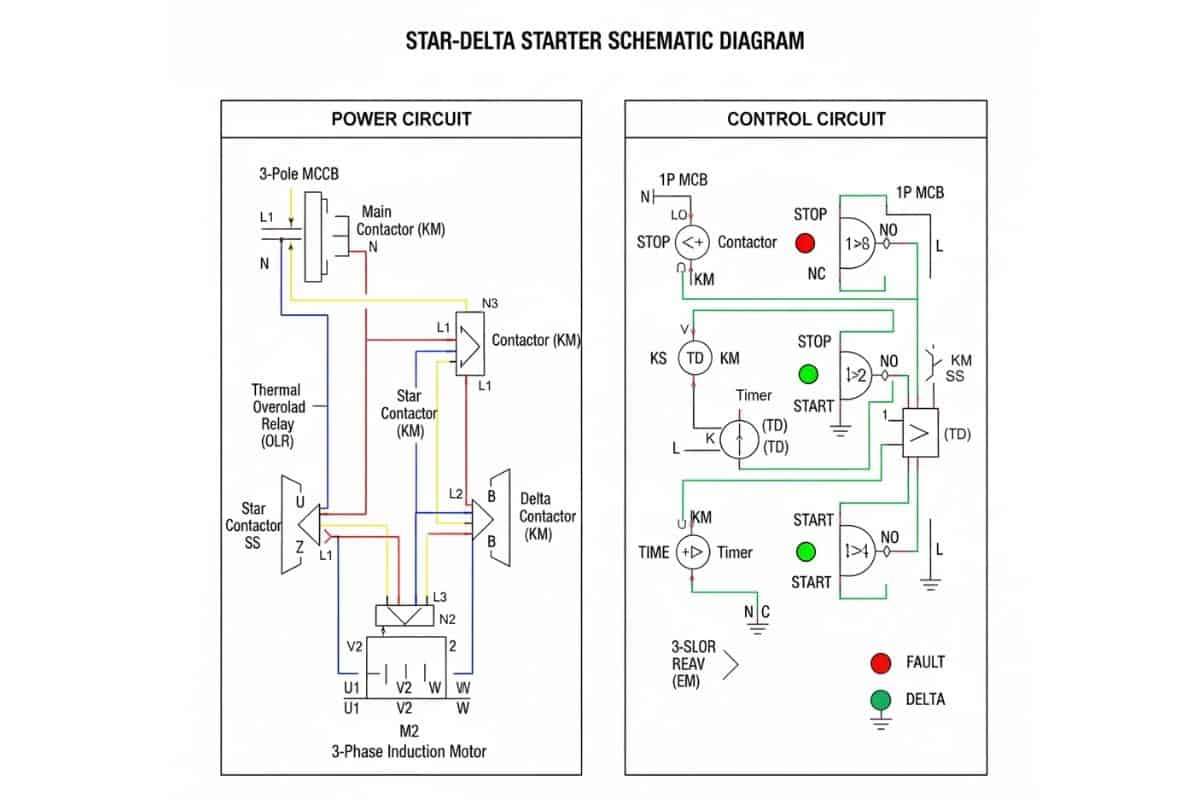

Sơ đồ đấu dây kết hợp khởi động của mạch sao tam giác
Sơ đồ đấu dây kết hợp khởi động của mạch sao tam giác

Quy trình kết nối

Kết nối công tắc nút nhấn

1. Lấy MCB một cực làm MCB điều khiển và kết nối nó với bất kỳ một pha nào ở đây chúng ta đã kết nối với pha ‘R’.
2. Kết nối đầu ra của MCB với công tắc nút nhấn STOP hoặc NC thông qua các tiếp điểm NC của OLR như thể hiện trong sơ đồ trên.
3. Kết nối đầu ra của công tắc nút nhấn NC với công tắc nút nhấn BẮT ĐẦU hoặc KHÔNG. Ngoài ra, kết nối đầu ra của công tắc nút nhấn NC với đầu cuối A1 của công tắc tơ chính thông qua các tiếp điểm NO của công tắc tơ đó. Nó làm cho mạch giữ.
4. Kết nối đầu ra của công tắc nút nhấn NO với đầu cuối A1 của công tắc tơ chính.

Kết nối hẹn giờ

1. Trong bộ định thời gian trễ Bật này, A1, A2 là đầu cuối nguồn. 15 là phổ biến, 16 là NC và 18 là KHÔNG.
2. Kết nối thiết bị đầu cuối A2 với trung tính. Kết nối đầu cuối A1 với đầu ra của công tắc nút nhấn NO như trong hình trên. Ngoài ra, hãy tạo một đoạn ngắn giữa A1 và nhà ga 15.
3. Kết nối đầu cuối 16 của bộ định thời với đầu cuối A1 của công tắc tơ Hình sao thông qua các tiếp điểm NC của công tắc tơ tam giác như trong hình trên.
4. Kết nối đầu cuối 18 của bộ định thời với đầu cuối A1 của công tắc tơ Delta thông qua các tiếp điểm NC của công tắc tơ Star như trong hình trên.

Đèn báo kết nối

1. Kết nối bất kỳ một đầu cuối của mỗi đèn với trung tính như trong hình trên.
2. Kết nối đèn Vàng với đầu cuối NC của OLR như trong hình trên.
3. Kết nối đèn Xanh với cực NC của công tắc tơ chính như trong hình trên.
4. Kết nối đèn Đỏ với cực NO của công tắc tơ chính như trong hình trên.

Bảng tra cứu & sửa chữa các lỗi thường gặp

Ngay cả những kỹ sư lành nghề nhất cũng có lúc gặp sự cố. Bảng tra cứu dưới đây tổng hợp các lỗi phổ biến nhất, nguyên nhân và cách khắc phục nhanh chóng, giúp bạn tiết kiệm thời gian và công sức.

Sự Cố

Nguyên Nhân Khả Thi

Cách Khắc Phục

1. Ấn ON nhưng mạch không hoạt động

– CB điều khiển bị ngắt.

– Dây lửa/nguội bị đứt.

– Nút nhấn OFF hoặc tiếp điểm Rơ le nhiệt bị hỏng/mở.

– Cuộn hút K-Tổng (KM1) bị cháy.

– Kiểm tra và bật CB.

– Dùng VOM đo thông mạch dây điều khiển.

– Kiểm tra thông mạch của nút OFF và tiếp điểm 95-96 của Rơ le nhiệt.

– Đo điện trở cuộn hút, nếu vô cùng thì thay thế.

2. Động cơ chạy Sao nhưng không tự động chuyển qua Tam giác

– Timer bị hỏng hoặc chưa cấp nguồn.

– Tiếp điểm thường mở của Timer không đóng.

– Cuộn hút K-Tam Giác (KM3) bị cháy.

– Mạch khóa chéo của K-Sao (KM2) bị hỏng.

– Kiểm tra xem đèn nguồn trên Timer có sáng không.

– Sau thời gian T, dùng VOM đo tiếp điểm thường mở của Timer.

– Đo điện trở cuộn hút KM3.

– Kiểm tra tiếp điểm thường đóng trên K-Sao (dùng để khóa chéo).

3. Vừa chuyển sang Tam giác thì Aptomat hoặc Rơ le nhiệt nhảy

– Thời gian chuyển mạch quá ngắn, động cơ chưa đạt đủ tốc độ.

– Tải quá nặng, không phù hợp khởi động Y-Δ.

– Đấu sai dây mạch động lực (ngắn mạch khi K-Tam Giác đóng).

– Rơ le nhiệt cài đặt quá thấp.

– Tăng thời gian cài đặt trên Timer thêm vài giây.

– Xem xét lại phương pháp khởi động khác (biến tần, khởi động mềm).

– Kiểm tra kỹ lại sơ đồ đấu dây động lực.

– Chỉnh lại dòng trên Rơ le nhiệt bằng dòng định mức của động cơ.

4. Contactor kêu to bất thường, hút nhả liên tục

– Điện áp điều khiển không ổn định, quá thấp.

– Mạch dây duy trì bị lỏng, tiếp xúc kém.

– Bề mặt lõi thép của contactor bị bẩn, kênh.

– Đo lại điện áp cấp cho mạch điều khiển.

– Siết lại các đầu cốt của mạch duy trì.

– Vệ sinh bề mặt tiếp xúc của lõi thép contactor.

5. Timer không đếm hoặc đếm sai thời gian

– Timer bị hỏng.

– Chưa cấp đủ nguồn cho Timer.

– Thay thế Timer mới.

– Kiểm tra lại dây cấp nguồn vào chân quy định của Timer.

Tư vấn chọn thiết bị & tính toán chuyên sâu

Việc lựa chọn đúng thông số thiết bị là yếu tố quyết định đến độ bền và sự ổn định của mạch. Dưới đây là những hướng dẫn và bảng tra cứu giúp bạn đưa ra lựa chọn chính xác nhất.

Bảng gợi ý chọn Contactor, Rơ le nhiệt theo công suất động cơ

(Áp dụng cho động cơ 3 pha 380V, hiệu suất trung bình. Số liệu chỉ mang tính tham khảo.)

Công Suất Động Cơ

Dòng Định Mức (A)

Contactor K-Tổng, K-Δ (A)

Contactor K-Sao (A)

Rơ le nhiệt (Dải chỉnh A)

5.5 kW (7.5 HP)

~11 A

12 – 18 A

9 – 12 A

9 – 13 A

7.5 kW (10 HP)

~15 A

18 – 25 A

12 – 18 A

12 – 18 A

11 kW (15 HP)

~22 A

25 – 32 A

18 – 25 A

18 – 25 A

15 kW (20 HP)

~30 A

32 – 40 A

25 – 32 A

25 – 32 A

22 kW (30 HP)

~42 A

40 – 50 A

32 – 40 A

34 – 50 A

30 kW (40 HP)

~57 A

65 A

40 – 50 A

55 – 70 A

Lưu ý: Contactor K-Tổng và K-Tam Giác chịu dòng pha (Ipha = Iđm x 0.58), còn contactor K-Sao chịu dòng I(Y) = Ipha / sqrt(3) ≈ Iđm x 0.33. Để an toàn và đồng bộ, thường chọn K-Tổng và K-Tam Giác bằng nhau và lớn hơn dòng định mức, K-Sao có thể chọn nhỏ hơn một cấp.

So sánh chi tiết với các phương pháp khởi động khác

Để có cái nhìn toàn cảnh, việc đặt mạch Sao Tam giác lên bàn cân so sánh với các giải pháp khác là điều cần thiết.

Tiêu Chí

Khởi Động Trực Tiếp

Khởi Động Sao Tam Giác

Khởi Động Mềm

Biến Tần

Chi phí

Rất thấp

Thấp

Trung bình

Cao

Dòng khởi động

Rất cao (5-8 lần)

Thấp (1.7-2.6 lần)

Có thể điều chỉnh

Có thể điều chỉnh

Momen khởi động

Cao

Thấp

Có thể điều chỉnh

Rất cao, điều chỉnh được

Độ phức tạp

Rất đơn giản

Trung bình

Đơn giản

Phức tạp (cài đặt)

Khả năng điều chỉnh tốc độ

Không

Không

Không

Giải đáp nhanh các vướng mắc thường gặp (FAQ) về mạch sao tam giác

Dưới đây là câu trả lời cho một số câu hỏi được quan tâm nhiều nhất liên quan đến mạch khởi động sao tam giác.

Động cơ công suất bao nhiêu thì nên dùng mạch sao tam giác?

Không có quy định bắt buộc, nhưng theo kinh nghiệm, các động cơ 3 pha công suất từ khoảng 5.5kW (7.5HP) đến dưới 100kW, không yêu cầu momen khởi động lớn, là đối tượng lý tưởng để sử dụng mạch này.

Thời gian chuyển từ sao sang tam giác nên đặt là bao nhiêu giây?

Thời gian này phụ thuộc vào tải và đặc tính động cơ. Mục tiêu là để động cơ đạt khoảng 75-80% tốc độ định mức trước khi chuyển mạch. Thông thường, thời gian này được đặt trong khoảng từ 5 đến 15 giây.

Tại sao phải có khóa chéo giữa contactor Sao và Tam giác?

Khóa chéo (cả khóa chéo điện và cơ) là cơ cấu an toàn bắt buộc. Nó đảm bảo contactor Sao phải nhả ra hoàn toàn thì contactor Tam giác mới được phép hút, và ngược lại. Nếu không có khóa chéo, việc cả hai contactor cùng hút sẽ gây ra ngắn mạch 3 pha, phá hủy thiết bị và gây nguy hiểm.

Ngoài khởi động bằng mạch sao tam giác, còn những cách khởi động nào?

Động cơ ba pha có thể được khởi động bằng nhiều cách ngoài cách sử dụng mạch sao tam giác. Tuy nhiên, không phải thích cách nào thì áp dụng cách đó được. Cần xem xét nhiều yếu tố, mình sẽ chia sẻ trong Các cách khởi động động cơ không đồng bộ 3 pha.

  • Khởi động trực tiếp
  • Phương pháp đổi đầu dây quấn (đấu mạch khởi động sao tam giác)
  • Giảm dòng khởi động dùng điện trở giảm áp cấp vào dây quấn
  • Giảm dòng khởi động dùng điện cảm giảm áp cấp vào dây quấn
  • Giảm dòng khởi động dùng máy biến áp tự ngầu giảm áp
  • Các phương pháp khởi động động cơ dùng khởi động mềm
  • Sử dụng biến tần

Việc nắm vững kiến thức và kỹ năng thực hành về mạch Sao Tam giác là một nền tảng vững chắc cho bất kỳ ai làm việc trong ngành điện công nghiệp. Nó không chỉ giúp giải quyết một bài toán kỹ thuật phổ biến mà còn tối ưu chi phí vận hành và bảo vệ tài sản cho doanh nghiệp. Hy vọng rằng những kiến thức và kinh nghiệm thực tiễn được chia sẻ đã mang lại giá trị cho bạn.

Tại VCCTrading, chúng tôi không chỉ cung cấp các thiết bị điện công nghiệp chính hãng, chất lượng cao mà còn luôn sẵn sàng đồng hành, tư vấn các giải pháp kỹ thuật tối ưu nhất cho hệ thống của bạn. Nếu bạn cần lựa chọn thiết bị cho mạch Sao Tam giác hoặc bất kỳ giải pháp tủ điện nào khác, đừng ngần ngại liên hệ với đội ngũ kỹ sư của chúng tôi để nhận được sự hỗ trợ chuyên nghiệp và tận tâm nhất.
