Van Điều Khiển Xi Lanh: Nguyên Lý, Sơ Đồ Đấu Nối Van 5/2, 3/2 & Hướng Dẫn Chọn Mua

Hệ thống tự động hóa khí nén chỉ có thể vận hành chính xác và bền bỉ khi “bộ não điều phối” – van điều khiển xi lanh – được lựa chọn và lắp đặt đúng chuẩn kỹ thuật.

Sự ổn định của dây chuyền sản xuất, từ tốc độ hành trình đến lực kẹp của xi lanh, phụ thuộc hoàn toàn vào việc kỹ sư thấu hiểu tường tận nguyên lý hoạt động của các dòng van 5/2 hay 3/2.

Van điều khiển khí nén là gì?

Van điều khiển khí nén (hay van đảo chiều – Directional Control Valve) là thiết bị cơ khí đóng vai trò đóng, mở hoặc thay đổi hướng đi của dòng khí nén trong hệ thống, qua đó trực tiếp điều khiển chuyển động của xi lanh hoặc động cơ khí.

Chức năng chính của van điều khiển khí nén bao gồm:

• Điều hướng: Xác định xi lanh đi ra hay thu về.
• Kiểm soát trạng thái: Giữ xi lanh dừng lại hoặc thả lỏng.
• Phân loại: Thường được phân loại dựa trên số cửa (port), số vị trí (position) và cơ chế kích hoạt (điện từ, khí nén, hoặc cơ học).

Van 3/2 cho Xi lanh đơn (Single Acting Cylinder)

Đối với các ứng dụng đơn giản sử dụng xi lanh tác động đơn (chỉ có 1 đường khí), việc sử dụng van 5/2 là lãng phí và không cần thiết. Thay vào đó, van 3/2 là sự lựa chọn tiêu chuẩn nhờ cấu tạo tối giản và hiệu quả cao.

Nguyên lý hoạt động cốt lõi

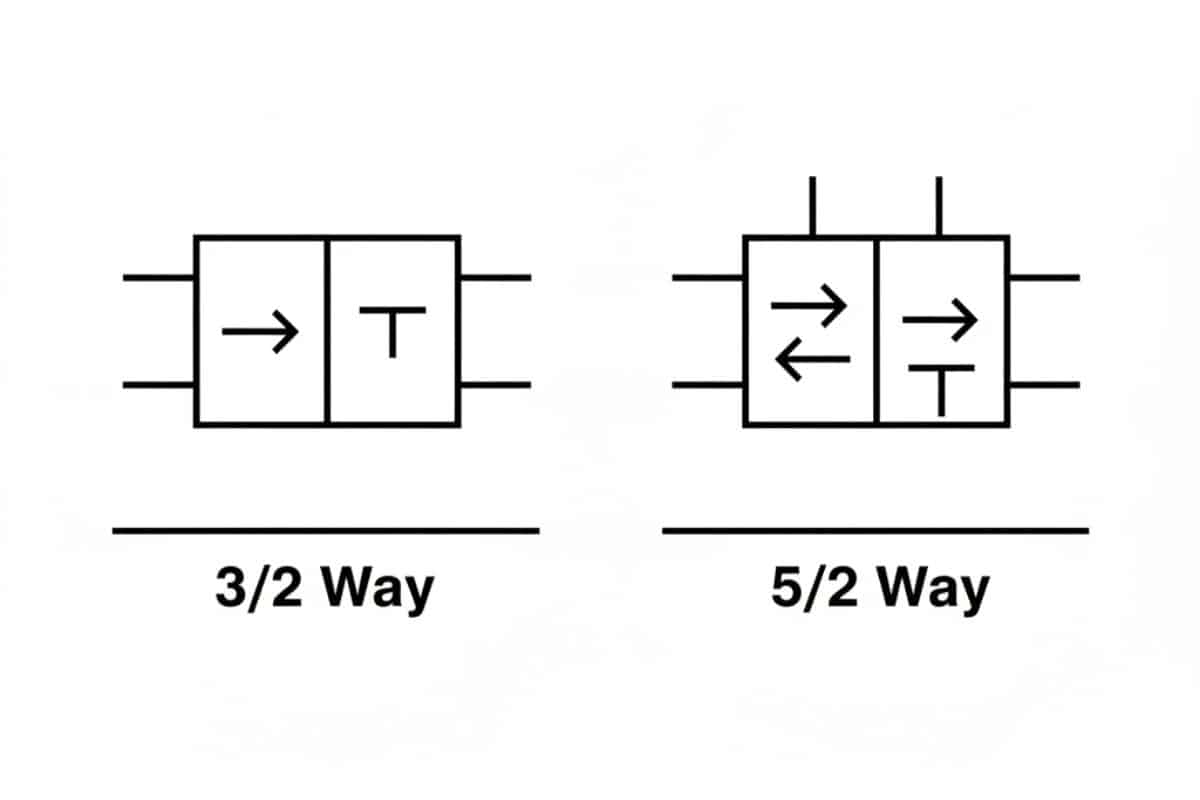

Van 3/2 sở hữu 3 cửa chính (P – Cấp khí, A – Làm việc, R – Xả khí) và hoạt động dựa trên cơ chế chuyển đổi giữa hai trạng thái đóng và mở:

• Trạng thái Thường đóng (NC – Normally Closed): Đây là loại phổ biến nhất để đảm bảo an toàn. Khi chưa cấp tín hiệu, lò xo giữ van ở vị trí đóng, ngăn khí từ P sang A. Xi lanh nằm yên ở vị trí gốc.
• Trạng thái Thường mở (NO – Normally Open): Ngược lại với NC, khí luôn thông từ P sang A ngay cả khi chưa kích hoạt van, khiến xi lanh luôn ở trạng thái duỗi ra.

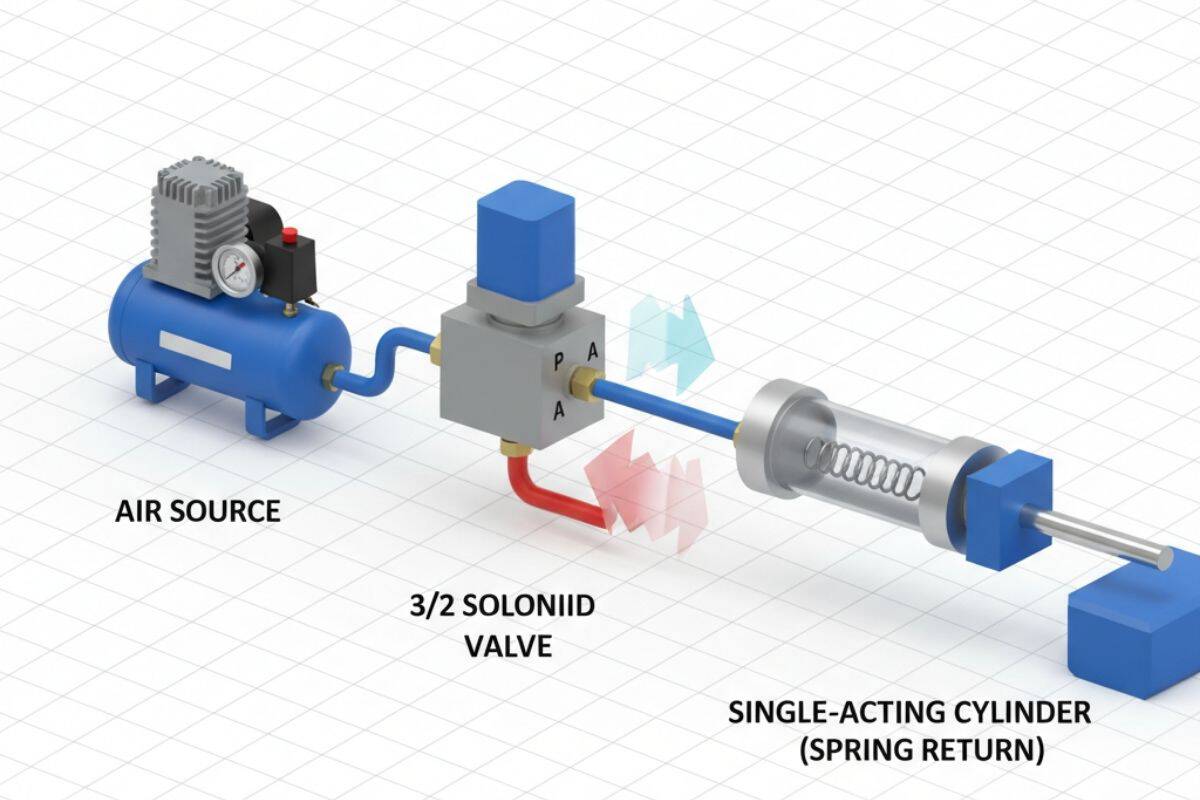

Sơ đồ đấu nối thực tế

Việc đấu nối van 3/2 tuân theo quy tắc “1 vào – 1 ra – 1 xả” để đảm bảo xi lanh hoạt động trơn tru:

1. Kết nối đường ống từ nguồn khí nén (sau khi qua bộ lọc) vào cổng P.
2. Dẫn đường khí từ cổng A nối trực tiếp vào đuôi xi lanh đơn.
3. Cổng R bắt buộc phải lắp bộ giảm thanh (Silencer) để triệt tiêu tiếng ồn và ngăn bụi bẩn xâm nhập ngược vào buồng van.

Khi chọn van, kiểm tra kích thước và loại ren của đầu nối — xem hướng dẫn chọn & lắp cút nối tại: Đầu Nối Nhanh Khí Nén & Cút Nối Xi Lanh.

Van 5/2 cho Xi lanh kép (Double Acting Cylinder)

Xi lanh tác động kép là “xương sống” của hầu hết các dây chuyền tự động hóa hiện nay vì khả năng sinh lực ở cả hai chiều hành trình. Để điều khiển loại xi lanh này, van 5/2 là thiết bị bắt buộc phải có.

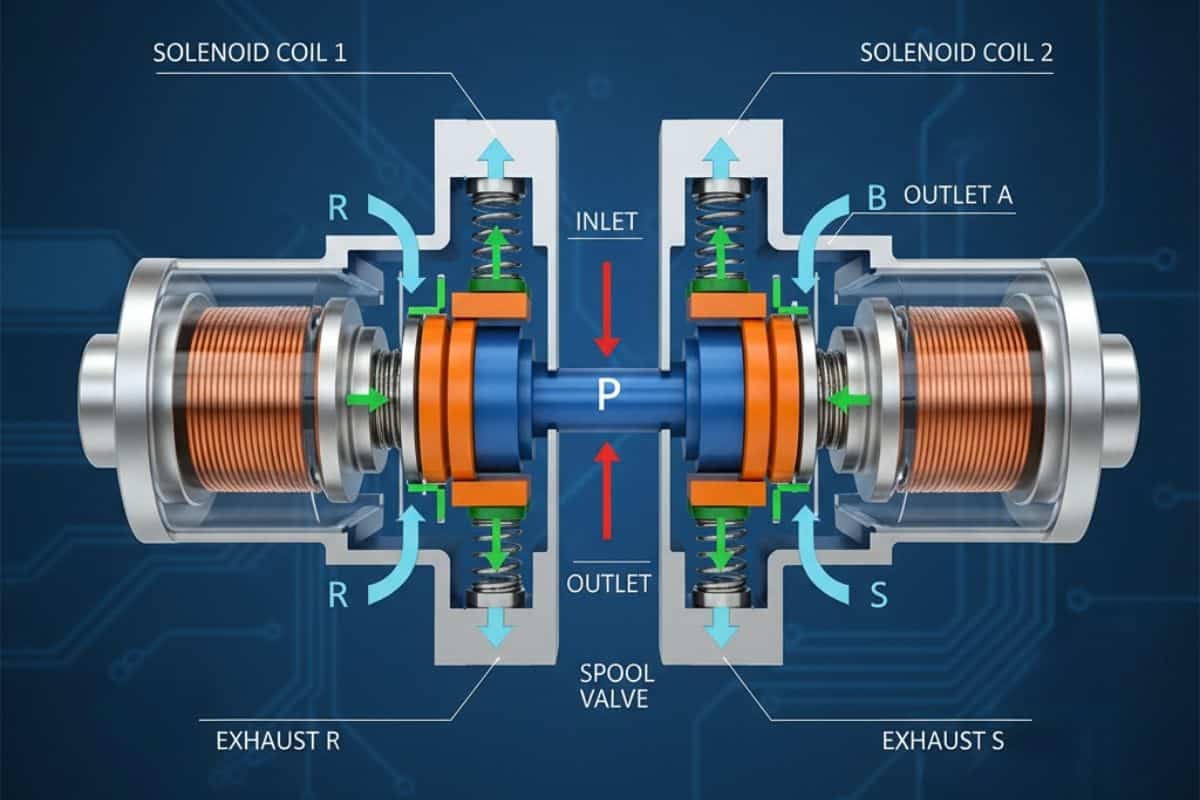

Cấu tạo và Nguyên lý vận hành

Van 5/2 được thiết kế với 5 cửa (P, A, B, R, S) và 2 vị trí làm việc. Khi con trượt (spool) bên trong di chuyển, nó sẽ thay đổi cặp thông khí:

• Chiều đi (Kích hoạt): Cửa P thông với A (đẩy xi lanh ra), đồng thời cửa B thông với S (xả khí buồng đối diện).
• Chiều về (Ngắt/Đảo chiều): Cửa P thông với B (thu xi lanh về), đồng thời cửa A thông với R (xả khí).

Phân loại: Một đầu điện vs Hai đầu điện

Sự khác biệt giữa hai loại này nằm ở tính năng an toàn và khả năng “ghi nhớ” trạng thái:

• Van 5/2 một đầu điện (Single Solenoid): Sử dụng lò xo để tự hồi vị. Nếu mất điện đột ngột, van tự động trả về vị trí gốc. Phù hợp cho các cơ cấu cần tính năng Fail-safe (tự ngắt an toàn).
• Van 5/2 hai đầu điện (Double Solenoid): Không có lò xo hồi vị, sử dụng 2 cuộn coil. Van có tính năng “Memory” (ghi nhớ), nghĩa là khi mất điện, xi lanh vẫn giữ nguyên vị trí hiện tại cho đến khi có tín hiệu điện vào đầu coil đối diện.

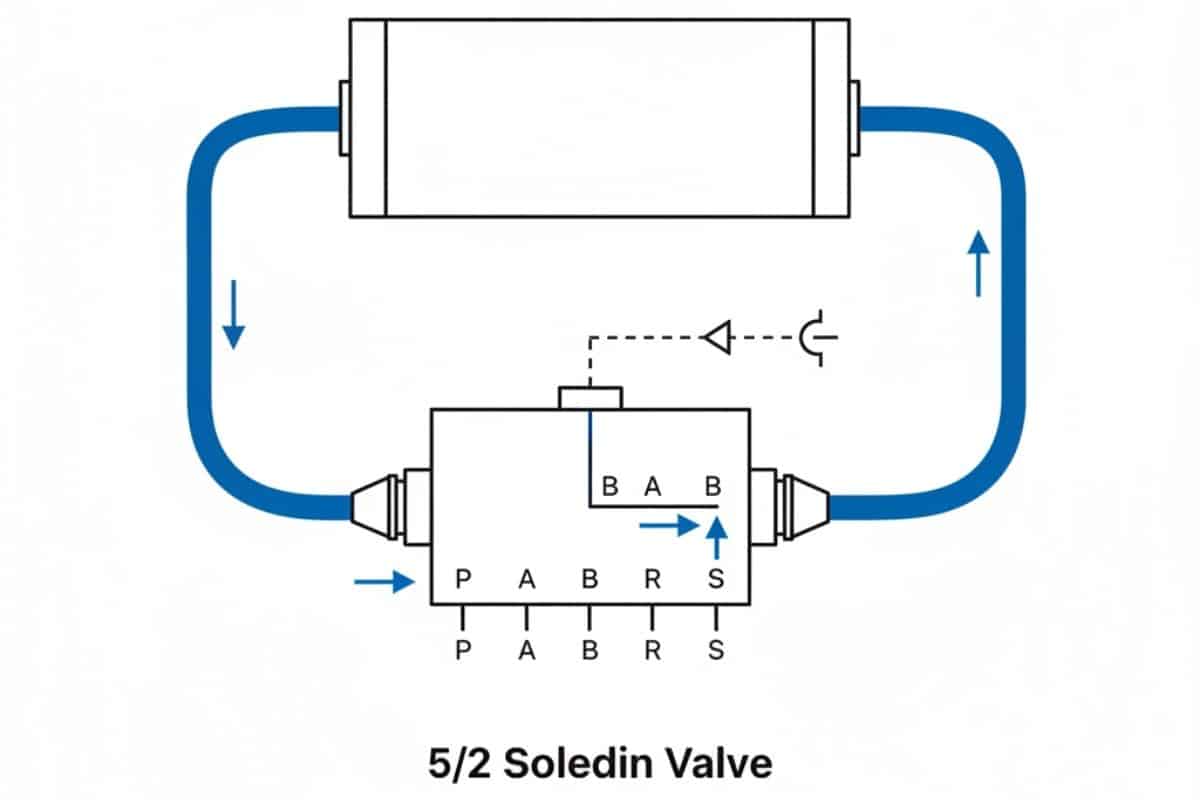

Hướng dẫn đấu nối chuẩn kỹ thuật

Để tránh tình trạng xi lanh chạy ngược hoặc không hoạt động, kỹ thuật viên cần tuân thủ sơ đồ sau:

1. Cấp nguồn: Nối khí vào cổng trung tâm P.
2. Cổng làm việc: Nối cổng A và B vào hai đầu của xi lanh kép. (Mẹo: Nếu xi lanh chạy ngược chiều mong muốn, chỉ cần đảo dây khí giữa A và B).
3. Cổng xả: Lắp giảm thanh vào cả hai cổng R và S. Tuyệt đối không được bịt kín các cổng này vì khí không thoát ra được thì xi lanh sẽ không di chuyển.

Khi nào cần dùng Van 5/3 (3 Vị trí)?

Van 5/2 chỉ cho phép xi lanh hoạt động ở hai trạng thái cực điểm: Ra hết hoặc Về hết. Tuy nhiên, thực tế sản xuất có nhiều ứng dụng phức tạp hơn yêu cầu sự linh hoạt cao hơn.

Trong trường hợp cần dừng xi lanh lơ lửng ở giữa hành trình (ví dụ: cánh tay robot gắp thả, hoặc hệ thống cân bằng tải), kỹ sư bắt buộc phải dùng Van 5/3. Loại van này có thêm vị trí “trung gian” (Center Position) giúp khóa luồng khí hoặc xả hết khí tùy theo yêu cầu công nghệ (Center Closed, Center Exhaust, hoặc Center Pressure).

Trước khi chọn hoặc đấu nối van điều khiển xi lanh, tham khảo cách sử dụng van tiết lưu một chiều để tối ưu tốc độ và ổn định hành trình: Van Tiết Lưu Một Chiều: Nguyên Lý & Cách Chỉnh Tốc Độ Xi Lanh.

Quy trình chọn mua Van khí nén chính xác

Rất nhiều sự cố kỹ thuật bắt nguồn từ việc chọn sai thông số van ngay từ đầu chứ không phải do chất lượng thiết bị.

Bước 1: Chọn kích thước ren (Port Size)

Kích thước ren (1/8″, 1/4″, 1/2″…) quyết định lưu lượng khí (Flow rate).

• Nếu chọn van quá nhỏ cho xi lanh lớn: Xi lanh sẽ bị hiện tượng “bò” (chuyển động chậm, yếu).
• Nếu chọn van quá lớn: Gây lãng phí chi phí và không gian lắp đặt.

Bước 2: Lựa chọn điện áp cuộn Coil

• DC 24V: Tiêu chuẩn vàng trong công nghiệp hiện đại, an toàn cho người vận hành và tương thích trực tiếp với PLC.
• AC 220V: Tiện lợi vì dùng điện lưới, nhưng cuộn coil dễ bị nóng và rủi ro an toàn điện cao hơn.

Bước 3: Thương hiệu và độ bền

Tùy vào ngân sách và yêu cầu hoạt động liên tục (cycle time), bạn có thể cân nhắc:

• Cao cấp (SMC, Festo): Độ bền hàng chục triệu lần đóng mở.
• Tầm trung (Airtac): Lựa chọn phổ biến nhất tại Việt Nam, cân bằng giá và chất lượng.
• Phổ thông (STNC, TPC): Phù hợp cho các ứng dụng tần suất thấp.

Khắc phục sự cố thường gặp (Troubleshooting)

Hệ thống khí nén dù tốt đến đâu cũng sẽ phát sinh lỗi sau thời gian dài vận hành. Việc chẩn đoán đúng bệnh sẽ giúp giảm thiểu thời gian dừng máy (downtime).

• Lỗi cuộn Coil bị nóng/cháy: Thường do điện áp không ổn định hoặc con trượt bị kẹt khiến từ trường không hút được, làm dòng điện tăng vọt. Cần kiểm tra nguồn điện và vệ sinh van.
• Lỗi xì khí ở cổng xả (R/S): Đây là lỗi dễ gây nhầm lẫn nhất. Nếu van đang ở trạng thái nghỉ mà khí vẫn xì ra ở cổng xả, 70% nguyên nhân là do phớt xi lanh bị hỏng (thông vách) khiến khí luồn từ buồng này sang buồng kia rồi thoát về van.
• Lỗi van không đảo chiều: Kiểm tra áp suất khí đầu vào. Các loại van điện từ gián tiếp cần áp suất tối thiểu (khoảng 0.15 MPa) để kích hoạt pilot. Nếu áp quá thấp, van sẽ không hoạt động dù cuộn coil vẫn hút.

Câu hỏi thường gặp (FAQs)

Trong quá trình tư vấn kỹ thuật, chúng tôi thường xuyên nhận được những thắc mắc giống nhau từ phía khách hàng. Dưới đây là lời giải đáp cho những vấn đề phổ biến nhất.

Có thể dùng van 5/2 để điều khiển xi lanh đơn không?

Có, hoàn toàn được. Bạn có thể biến van 5/2 thành van 3/2 bằng cách bịt kín một cổng làm việc (ví dụ bịt cổng B) và chỉ sử dụng cổng A nối với xi lanh. Tuy nhiên, giải pháp này thường tốn kém hơn so với việc mua đúng loại van 3/2 ngay từ đầu.

Làm sao phân biệt van Thường Đóng (NC) và Thường Mở (NO)?

Ngoài việc nhìn ký hiệu sơ đồ trên thân van (mũi tên bị chặn hay thông), bạn có thể kiểm tra nhanh bằng cách thổi nhẹ vào cổng P khi van chưa cấp điện. Nếu khí không qua được, đó là van Thường Đóng (NC). Nếu khí thông, đó là van Thường Mở (NO).

Van khí nén có cần bôi trơn không?

Hầu hết các loại van hiện đại (như của SMC, Airtac) đều sử dụng mỡ bôi trơn vĩnh cửu và không yêu cầu châm dầu qua bộ lọc khí (Lubricator). Tuy nhiên, nếu hệ thống cũ của bạn đã từng châm dầu, bạn buộc phải tiếp tục duy trì việc đó vì mỡ bôi trơn gốc ban đầu có thể đã bị dầu mới rửa trôi.

Việc làm chủ công nghệ điều khiển khí nén bắt đầu từ những kiến thức nền tảng về van 3/2, 5/2 và sơ đồ đấu nối chuẩn. Một hệ thống được thiết kế đúng ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm hàng trăm giờ dừng máy sửa chữa mỗi năm và đảm bảo an toàn lao động tối đa.
