Đầu Nối Nhanh Khí Nén & Cút Nối Xi Lanh (Hướng Dẫn A-Z)

Đầu nối nhanh khí nén (thường gọi là cút nối) và ống khí là những thành phần thiết yếu, quyết định trực tiếp đến hiệu suất và độ kín của hệ thống truyền động, đặc biệt là xi lanh khí nén.

Việc hiểu rõ thông số kỹ thuật (như PC, PL, ren 02…), chọn đúng vật liệu (Nhựa, Đồng, hay Inox 304) không chỉ giúp quá trình lắp đặt, thay thế diễn ra nhanh chóng, mà còn ngăn chặn triệt để tình trạng rò rỉ khí, đảm bảo hệ thống vận hành ổn định và tiết kiệm năng lượng.

Đầu Nối Nhanh Khí Nén là gì? (Và “Cút Nối” có nghĩa là gì?)

Đầu nối nhanh khí nén là một loại phụ kiện khí nén chuyên dụng, dùng để tạo ra các kết nối kín, an toàn giữa ống khí nén với các thiết bị khác như xi lanh, van điện từ, bộ lọc khí, hoặc để nối các đoạn ống khí lại với nhau.

Điểm đặc biệt của chúng nằm ở cơ chế “Nhanh”:

• Lắp vào: Bạn chỉ cần đẩy mạnh ống khí vào đầu cút nối cho đến khi khớp ngậm giữ lại.
• Tháo ra: Chỉ cần dùng tay ấn mạnh vòng nhựa (vòng tháo) ở đầu cút nối và đồng thời kéo ống khí ra.

Toàn bộ thao tác không yêu cầu bất kỳ dụng cụ siết vặn nào (như cờ lê, mỏ lết) đối với phần ống khí, giúp tiết kiệm thời gian bảo trì và lắp đặt đáng kể.

Tại Việt Nam, “cút nối” là tên gọi kỹ thuật phổ thông (tương tự như cút nối ống nước) để chỉ các loại đầu nối này, đặc biệt là các loại có ren để vặn vào thiết bị.

Cách Đọc Thông Số Cút Nối Xi Lanh

Trong kỹ thuật, không ai gọi “cút nối cho ống 8”. Kỹ thuật viên sẽ gọi đúng mã, ví dụ “PC 8-02“. Nếu bạn đọc sai mã, bạn sẽ mua sai sản phẩm và không thể lắp đặt.

Hầu hết các đầu nối nhanh phổ thông (như của Airtac, SMC) đều tuân theo một quy tắc đọc mã chung. Dưới đây là bảng giải mã các ký hiệu phổ biến nhất:

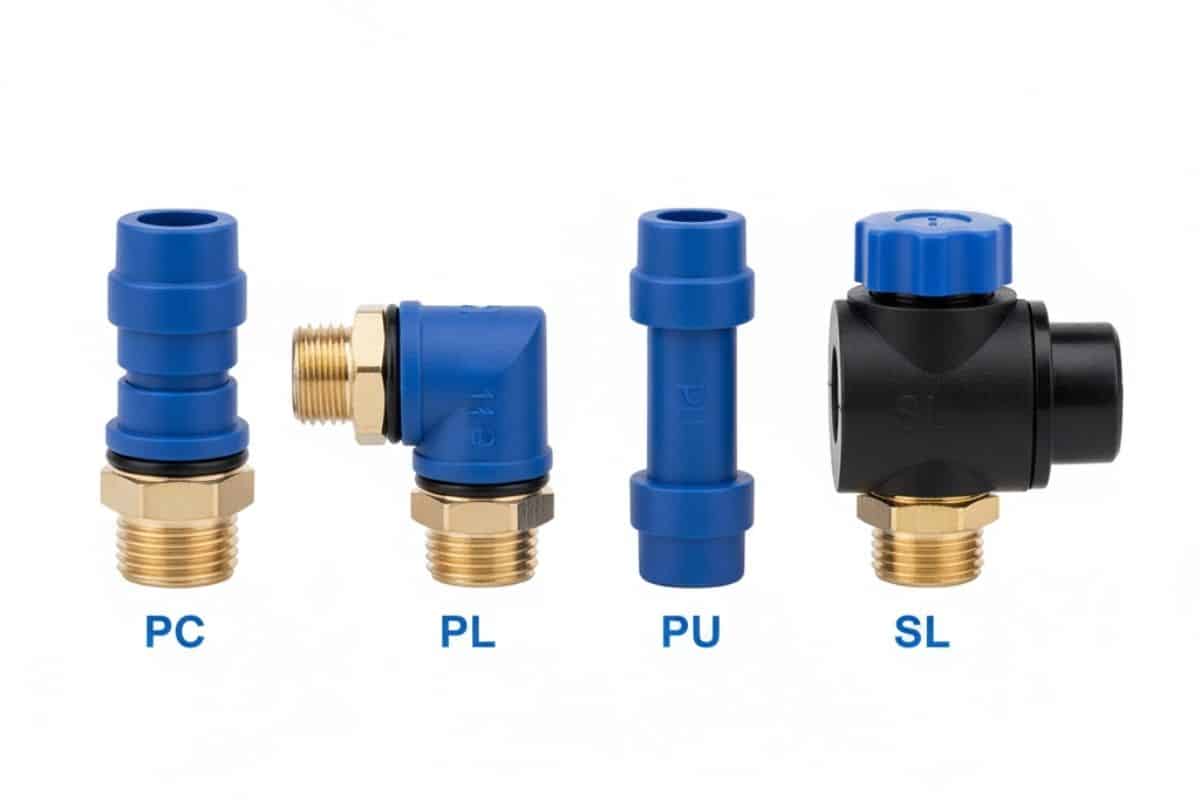

Ký hiệu	Tên gọi & Chức năng
PC	Cút nối thẳng (Ren ngoài): 1 đầu cắm ống, 1 đầu ren ngoài để vặn vào xi lanh/van.
PL	Cút nối góc 90 độ (Ren ngoài): 1 đầu cắm ống, 1 đầu ren ngoài. Dùng khi cần bẻ góc ống.
PU	Nối thẳng 2 ống: Dùng để nối 2 đoạn ống khí có cùng kích thước (cùng phi).
PY	Nối chia 3 (Hình chữ Y): Dùng để chia một đường khí ra hai hoặc gộp hai đường làm một.
PE	Nối chia 3 (Hình chữ T): Tương tự PY nhưng có hình dạng chữ T.
SL	Van tiết lưu (Ren ngoài): Cút nối có núm vặn, dùng để điều chỉnh lưu lượng khí, qua đó điều chỉnh tốc độ xi lanh đi ra/đi vào.

Giải mã Kích thước: Ống (Phi) và Ren (Hệ Inch)

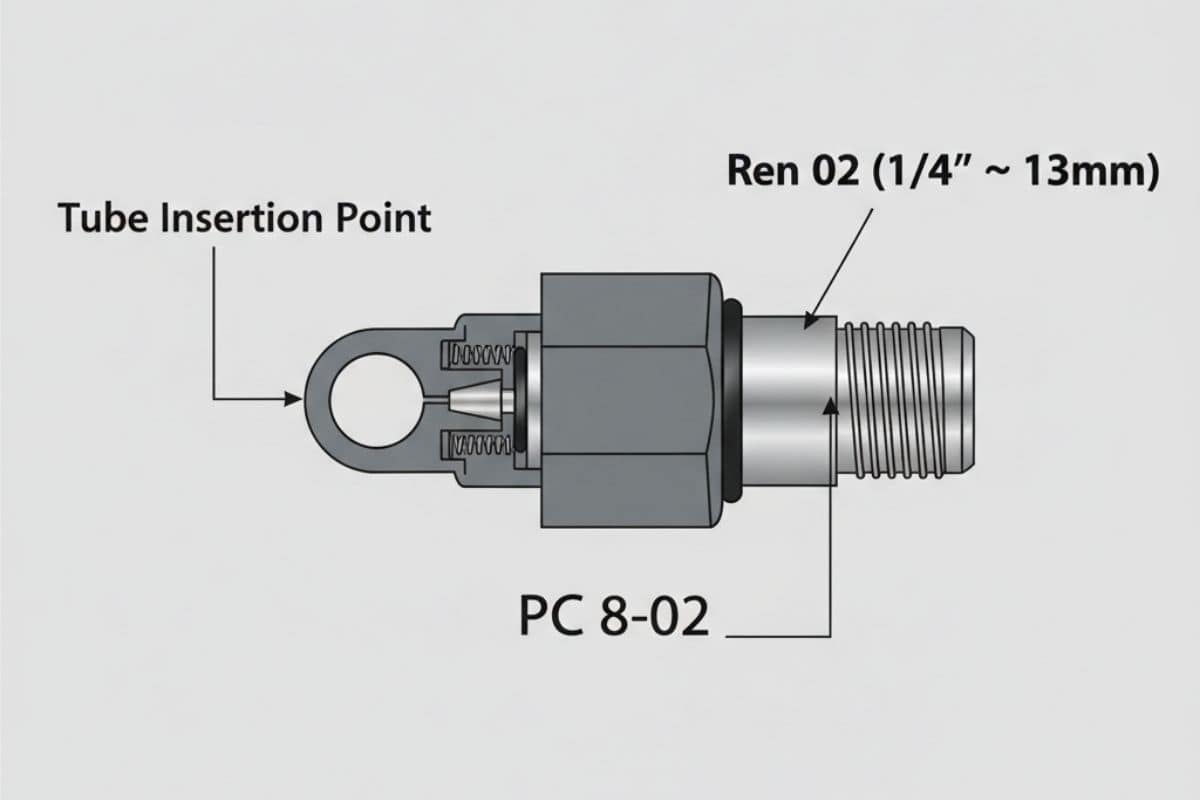

Khi bạn nhìn vào mã PC 8-02, hai con số này có ý nghĩa:

Kích thước Ống (Phi): Số đầu tiên (số 8) chỉ kích thước đường kính ngoài của ống khí mà nó sử dụng.

• Ví dụ: PC 8-02 dùng cho ống phi 8mm.
• Các cỡ ống phổ biến: 4 (phi 4), 6 (phi 6), 8 (phi 8), 10 (phi 10), 12 (phi 12), 16 (phi 16).

Kích thước Ren (Hệ Inch): Số thứ hai (số 02) chỉ kích thước ren dùng để vặn vào xi lanh hoặc van. Đây là ren hệ Inch (PT hoặc NPT), không phải hệ mét (mm).

• 01 = Ren 1/8″ (đường kính khoảng ~9.6mm)
• 02 = Ren 1/4″ (đường kính khoảng ~13mm)
• 03 = Ren 3/8″ (đường kính khoảng ~17mm)
• 04 = Ren 1/2″ (đường kính khoảng ~21mm)

Ví dụ thực tế: Khi bạn cần mua cút nối cho xi lanh có lỗ ren 13mm và dùng ống khí phi 8, bạn phải hỏi mua: “Cút nối PC 8-02” (nếu nối thẳng) hoặc “Cút nối PL 8-02” (nếu cần bẻ góc).

Phân Loại Đầu Nối Nhanh Khí Nén (Chọn loại nào cho đúng?)

Sau khi hiểu về kích thước, bạn cần chọn đúng vật liệu và chức năng cho ứng dụng của mình.

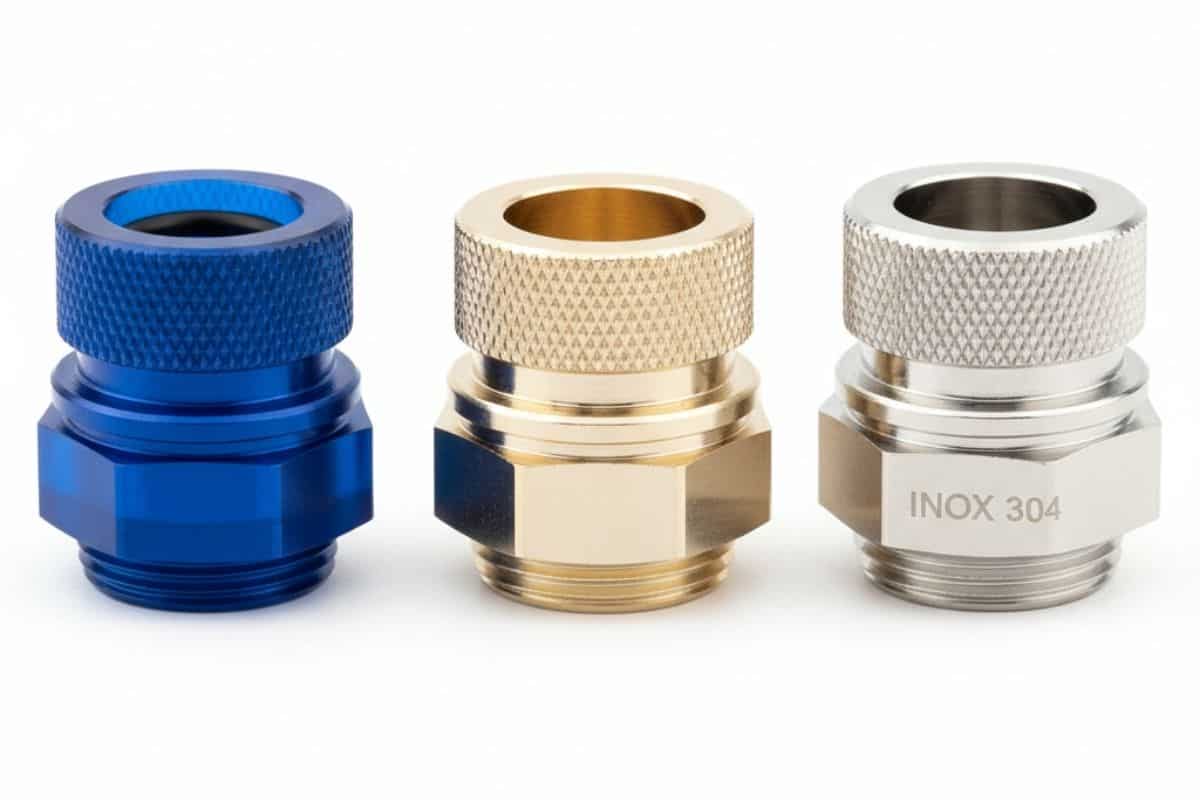

Phân loại theo Vật liệu

Việc chọn vật liệu ảnh hưởng trực tiếp đến độ bền và sự an toàn của hệ thống.

Nhựa (Phổ thông): Đây là loại phổ biến nhất (thường thấy của Airtac, SMC, Festo). Vỏ ngoài bằng nhựa kỹ thuật (PBT), lõi bên trong (phần giữ ống, gioăng) bằng kim loại (đồng, inox).

• Ưu điểm: Giá rẻ, nhẹ, đa dạng mẫu mã.
• Sử dụng: Dùng cho môi trường nhà xưởng thông thường, sạch sẽ, áp suất làm việc dưới 10 bar.

Đồng (Chịu nhiệt/va đập): Toàn thân bằng đồng (thường được mạ niken).

• Ưu điểm: Chịu va đập tốt, chịu nhiệt độ cao hơn (dùng cho môi trường gần máy móc nóng, lò hơi).
• Sử dụng: Môi trường cơ khí nặng, nhiệt độ cao.

Inox 304 (Chuyên dụng): Toàn thân bằng thép không gỉ (Inox 304).

• Ưu điểm: Chống ăn mòn tuyệt đối, chống gỉ sét, đảm bảo vệ sinh.
• Sử dụng: Đây là vật liệu bắt buộc dùng cho các ngành yêu cầu vệ sinh cao như: nhà máy chế biến thực phẩm, sản xuất dược phẩm, y tế, hoặc môi trường có hóa chất ăn mòn.

Phân loại theo Chức năng

Ngoài việc kết nối, một số đầu nối còn có chức năng điều khiển:

• Cút nối kết nối (PC, PL, PU…): Chức năng chính chỉ là nối ống, giữ kín khí.
• Cút nối điều khiển (Van tiết lưu SL, AS…): Đây là loại cút nối đặc biệt, có tích hợp thêm một núm vặn. Núm vặn này dùng để điều chỉnh (tiết lưu) lưu lượng khí nén đi qua nó. Ứng dụng quan trọng nhất là để điều chỉnh tốc độ xi lanh (giúp xi lanh đi ra hoặc đi vào nhanh hay chậm theo ý muốn).

Hướng Dẫn Chọn Ống Khí Nén Tương Thích (Cho Xi Lanh)

Chọn cút nối đúng mà chọn sai ống khí thì hệ thống cũng không thể hoạt động. “Ống khí cho xi lanh” phải tương thích với cút nối đã chọn.

Chọn Vật liệu Ống Khí

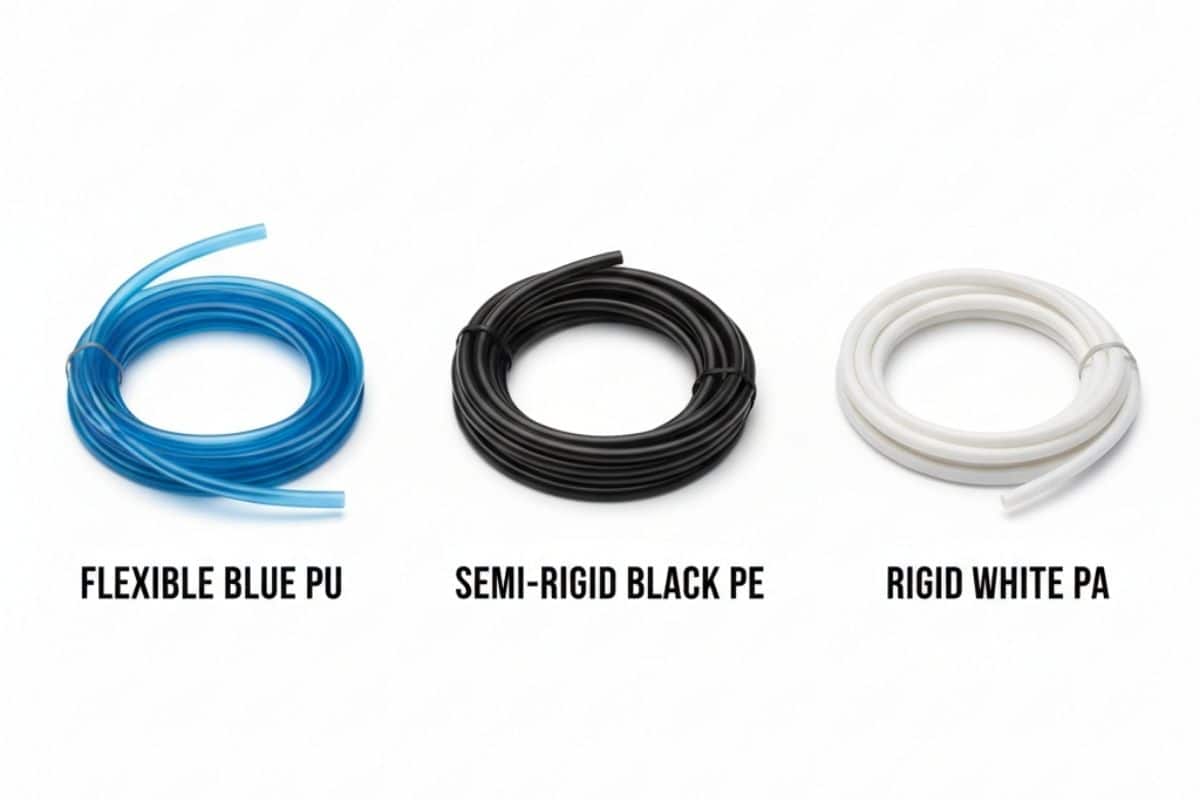

Tùy vào môi trường làm việc, bạn có thể chọn một trong các vật liệu ống sau:

• Ống PU (Polyurethane): Đặc điểm: Mềm, dẻo, có độ đàn hồi cao, rất linh hoạt và dễ uốn cong trong không gian hẹp.
• Ống PE (Polyethylene): Đặc điểm: Cứng hơn PU, giá rẻ hơn, nhưng chịu hóa chất tốt.
• Ống PA (Nylon): Đặc điểm: Rất cứng, chịu được áp suất cực cao (trên 15-20 bar) và nhiệt độ cao. Thường dùng trong các ứng dụng đặc biệt, chịu tải nặng.

Nguyên tắc khi chọn Kích thước Ống

Nguyên tắc cực kỳ đơn giản: Kích thước (đường kính ngoài) của ống PHẢI bằng kích thước của đầu nối.

• Cút nối phi 4 (ví dụ: PC 4-01) -> Phải dùng ống phi 4.
• Cút nối phi 8 (ví dụ: PL 8-02) -> Phải dùng ống phi 8.
• Cút nối phi 12 (ví dụ: PU 12) -> Phải dùng ống phi 12.

Nếu bạn dùng ống phi 8 cắm vào cút nối phi 10, nó sẽ không giữ. Nếu bạn cố ép ống phi 8 vào cút nối phi 6, nó sẽ không vào được hoặc hỏng cút nối.

Hướng dẫn lắp đặt Cút Nối & Ống Khí

Hầu hết các sự cố rò rỉ khí đều đến từ việc lắp đặt sai kỹ thuật, chứ không phải do lỗi của cút nối (nếu dùng hàng chất lượng). Dưới đây là các bước chuẩn và lỗi sai cần tránh.

4 Bước Lắp Đặt Chuẩn

Cắt ống (Bước quan trọng nhất):

• Phải dùng kìm cắt ống chuyên dụng (hoặc dao cắt chuyên dụng) để cắt ống.
• Mặt cắt phải vuông góc (90 độ) và hoàn toàn phẳng, không có ba via (xơ nhựa).
• Đây là bước quyết định việc chống rò rỉ.

Lắp ren (Nếu có):

• Đối với cút nối có ren (PC, PL, SL…), quấn một lớp băng tan (cao su non) vừa đủ quanh phần ren trước khi vặn vào xi lanh hoặc van.
• Lưu ý: Một số cút nối cao cấp đã có sẵn gioăng cao su hoặc keo chống rò rỉ, không cần quấn băng tan.

Cắm ống: Đẩy mạnh và dứt khoát ống khí vào đầu cút nối cho đến khi ngập sâu. Bạn sẽ cảm thấy ống đi qua khớp giữ và chạm đáy cút nối.

Kiểm tra: Kéo nhẹ ống khí ra. Nếu ống đã được giữ lại và không trượt ra, bạn đã lắp đặt thành công.

Lỗi Sai Thường Gặp Cần Tránh

Để đảm bảo độ bền, hãy tránh các lỗi sau:

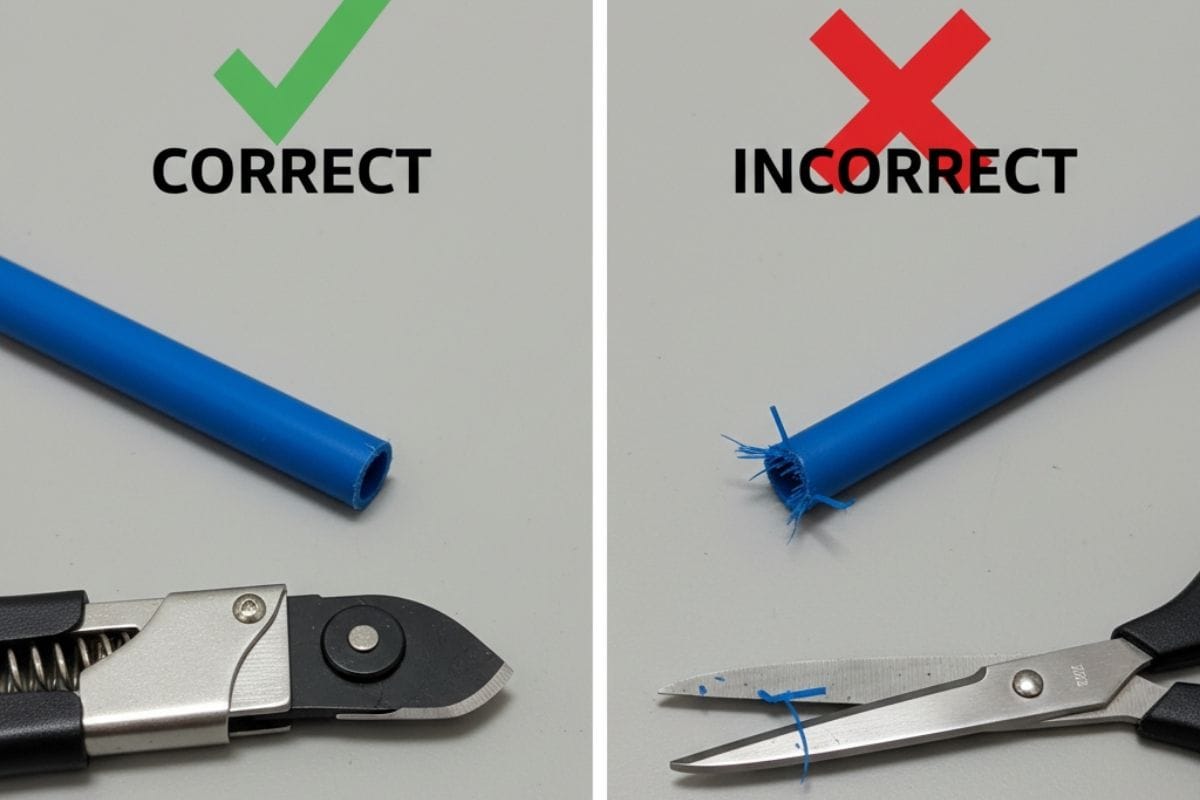

Sai lầm 1 (Phổ biến nhất): Dùng kéo thường hoặc dao rọc giấy cắt ống.

Hậu quả: Mặt cắt bị xéo, bẹp hoặc có xơ nhựa. Khi cắm vào, ống không thể áp sát vào gioăng bên trong, gây rò rỉ khí ngay lập tức hoặc sau một thời gian ngắn.

Sai lầm 2: Ống bị xước.

Hậu quả: Nếu đoạn ống cắm vào cút nối bị xước (do kéo lê trên sàn, va đập), bề mặt không còn nhẵn. Điều này sẽ phá hỏng gioăng bên trong cút nối và gây rò rỉ.

Cách tháo ống khí an toàn

Khi cần tháo gỡ hoặc thay thế, bạn làm theo các bước sau:

1. Ngắt khí: Luôn đảm bảo đã ngắt nguồn cấp khí nén trước khi tháo.
2. Thao tác: Dùng một tay ấn mạnh và đều vòng nhựa (vòng tháo) ở đầu cút nối (vòng này thường có màu xanh, đen, cam…).
3. Kéo ống: Trong khi tay kia vẫn đang ấn vòng nhựa, tay còn lại đồng thời kéo ống khí ra.

Câu hỏi thường gặp (FAQs) Về Cút Nối Khí Nén

Dưới đây là một số thắc mắc phổ biến nhất mà người dùng thường gặp khi làm việc với đầu nối nhanh:

Ren 01, 02, 03, 04 tương ứng phi bao nhiêu?

Đây là lỗi nhầm lẫn phổ biến. 01, 02, 03, 04 là ký hiệu ren hệ Inch (tương ứng 1/8″, 1/4″, 3/8″, 1/2″), không phải phi (mm). Kích thước phi (4, 6, 8…) là để chỉ ống khí, còn kích thước ren (01, 02…) là để chỉ phần vặn vào thiết bị.

Tại sao cút nối hay bị rò rỉ khí dù đã lắp?

Có 3 lý do chính:

1. (Lỗi phổ biến nhất) Cắt đầu ống khí bị xéo, bẹp hoặc không phẳng.

2. Ống khí bị xước ngay vị trí cắm vào cút nối.

3. Cút nối kém chất lượng hoặc đã sử dụng quá lâu, làm mòn gioăng cao su bên trong.

Đầu nối nhựa và đầu nối inox khác nhau thế nào?

Đầu nối nhựa (hoặc đồng) dùng cho môi trường thông thường, không yêu cầu đặc biệt. Đầu nối Inox 304 là bắt buộc cho môi trường yêu cầu vệ sinh cao (như nhà máy thực phẩm, dược phẩm) hoặc môi trường có hóa chất ăn mòn.

Làm sao để tháo ống khí ra khỏi đầu nối nhanh?

Bạn chỉ cần dùng ngón tay ấn mạnh vòng nhựa (vòng tháo) ở đầu cút nối (vòng này có thể khác màu, ví dụ màu xanh, đen, cam) và đồng thời kéo ống khí ra.

Việc lựa chọn chính xác đầu nối nhanh khí nén và ống khí — từ việc đọc đúng thông số kỹ thuật (phi, ren), chọn vật liệu (nhựa, đồng, inox) cho đến kỹ thuật lắp đặt chuẩn (cắt ống phẳng) — là yếu tố then chốt để đảm bảo hệ thống khí nén và xi lanh vận hành hiệu quả, an toàn, không rò rỉ và bền bỉ.

Tại VCCTrading, chúng tôi hiểu rõ tầm quan trọng của từng chi tiết nhỏ trong hệ thống tự động hóa. Chúng tôi không chỉ cung cấp các sản phẩm phụ kiện xi lanh khí nén chính hãng, chất lượng cao (từ các thương hiệu hàng đầu như SMC, Airtac…) mà còn sẵn sàng mang đến giải pháp kỹ thuật và tư vấn chuyên sâu, giúp bạn chọn đúng sản phẩm cho đúng ứng dụng.

Nếu bạn cần tư vấn thêm về cút nối xi lanh hoặc bất kỳ phụ kiện khí nén nào, đừng ngần ngại liên hệ với đội ngũ kỹ sư của VCCTrading để được hỗ trợ.
