Xy Lanh Nhỏ Gọn: Hướng Dẫn Toàn Diện Về Lựa Chọn, Ứng Dụng & Tối Ưu Hóa

Trong thời đại công nghiệp hóa và tự động hóa ngày càng phát triển, việc tối ưu hóa không gian, tiết kiệm chi phí và nâng cao hiệu suất đã trở thành mối quan tâm hàng đầu của các doanh nghiệp sản xuất.

Có phải bạn cũng đang gặp những khó khăn trong việc thiết kế hệ thống tự động nhỏ gọn, hoặc cải tiến quy trình sản xuất hiện có? Xy lanh nhỏ gọn (compact cylinder) chính là giải pháp then chốt mà bạn đang tìm kiếm.

Bài viết này, cùng VCCTrading tìm hiểu toàn diện về xy lanh nhỏ gọn, từ cấu tạo, nguyên lý hoạt động đến phân tích các loại xy lanh nhỏ gọn phổ biến trên thị trường cùng đánh giá các thương hiệu hàng đầu giúp bạn có lựa chọn sáng suốt trước đưa ra quyết định.

Xy Lanh Nhỏ Gọn là gì? Phân tích cấu tạo và nguyên lý hoạt động

Xy lanh nhỏ gọn là một trong những thành phần quan trọng trong hệ thống khí nén công nghiệp hiện đại, đáp ứng xu hướng tối ưu hóa không gian lắp đặt mà không giảm hiệu suất làm việc. Thiết bị này mang đến giải pháp tối ưu cho các ứng dụng yêu cầu độ chính xác cao trong không gian hạn chế của các dây chuyền sản xuất hiện đại.

Định nghĩa và đặc điểm cốt lõi của Xy Lanh Nhỏ Gọn

Xy lanh nhỏ gọn (hay xi lanh compact) là thiết bị khí nén được thiết kế theo tiêu chuẩn ISO 21287, với đặc điểm nổi bật là kích thước thu nhỏ so với xy lanh tiêu chuẩn nhưng vẫn duy trì hiệu suất tương đương. Sản phẩm có chiều dài giảm 30-40% so với xy lanh thông thường, phù hợp cho các ứng dụng đòi hỏi không gian lắp đặt hạn chế trong tự động hóa công nghiệp.

Xy lanh nhỏ gọn hoạt động dựa trên nguyên lý khí nén, chuyển đổi năng lượng khí nén thành chuyển động cơ học tuyến tính, với các thương hiệu uy tín trên thị trường Việt Nam như SMC, Festo và Airtac. Thiết bị này đặc biệt phù hợp cho các ứng dụng kẹp, định vị, nâng hạ vật nhẹ trong các dây chuyền sản xuất tự động, robot công nghiệp và thiết bị y tế chính xác.

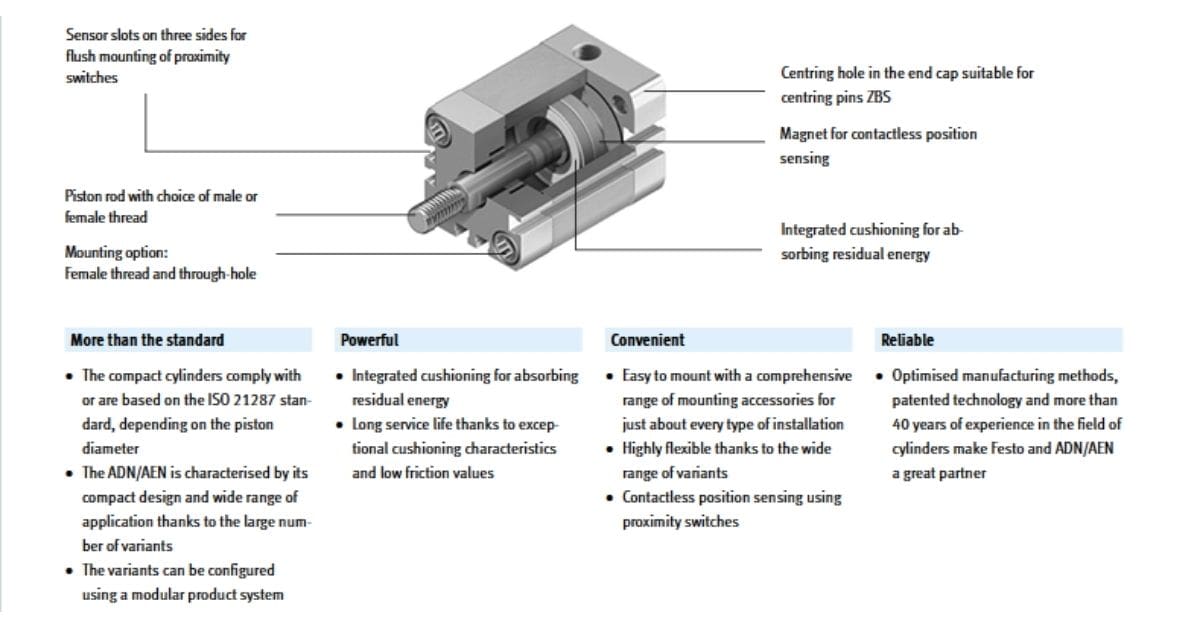

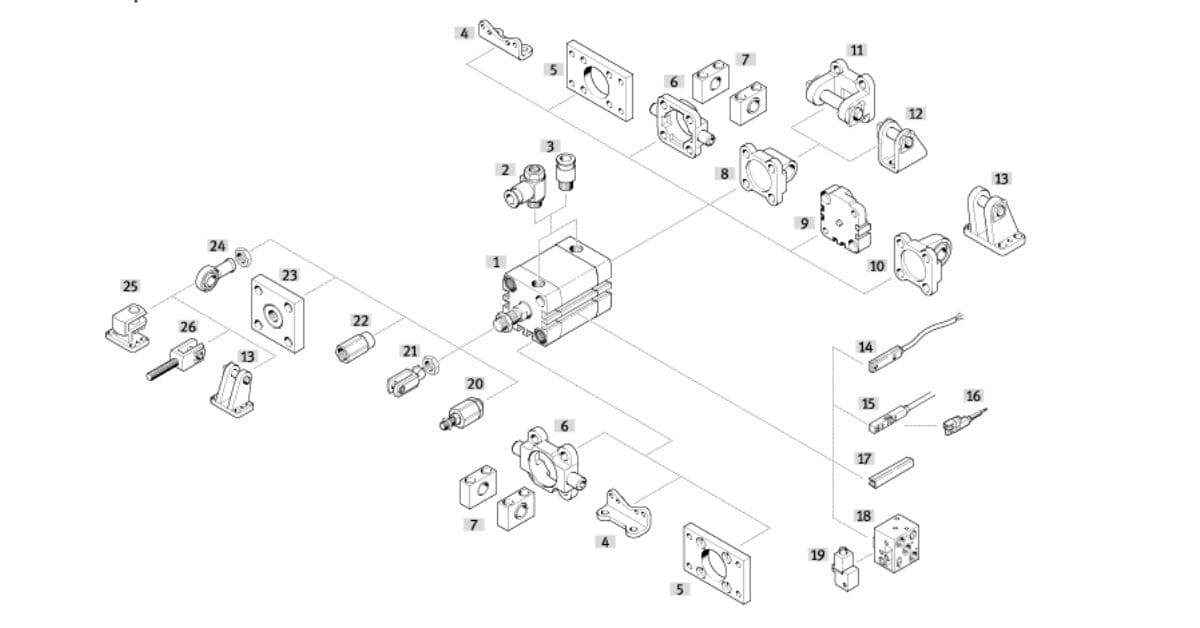

Khám phá cấu tạo bên trong Xy Lanh Nhỏ Gọn điển hình

Mặc dù có kích thước nhỏ gọn, xy lanh compact vẫn giữ được đầy đủ các thành phần cơ bản của một xy lanh khí nén. Dưới đây là các bộ phận chính và chức năng của chúng:

1. Vỏ xy lanh (Cylinder body): Thường được làm từ hợp kim nhôm anod hóa hoặc thép không gỉ (cho các ứng dụng đặc biệt), vỏ xy lanh là phần chứa toàn bộ cơ cấu bên trong và cung cấp cấu trúc chịu lực chính .
2. Piston và phớt làm kín (Piston and seals): Piston thường làm từ hợp kim nhôm hoặc nhựa kỹ thuật cao, được trang bị các phớt làm kín (thường làm từ NBR hoặc FKM) để đảm bảo khả năng giữ khí và tạo lực đẩy/kéo hiệu quả. Theo nghiên cứu kỹ thuật, một xy lanh nhỏ gọn có thể tạo ra lực đẩy lên đến 4700N ở áp suất 6 bar với đường kính piston 100mm.
3. Ty piston (Piston rod): Thường được làm từ thép không gỉ, đã qua xử lý cứng bề mặt và mài bóng để giảm ma sát, tăng độ bền. Ty piston trong xy lanh nhỏ gọn được thiết kế với chiều dài tối ưu để tiết kiệm không gian tổng thể.
4. Nắp xy lanh (End caps): Được thiết kế đặc biệt để giảm chiều dài tổng thể của xy lanh. Trong xy lanh nhỏ gọn, cổng khí thường được đặt gần nhau hơn và đôi khi được thiết kế theo hướng khác so với xy lanh tiêu chuẩn để tối ưu không gian.
5. Cơ cấu giảm chấn (Cushioning): Nhiều dòng xy lanh nhỏ gọn được trang bị hệ thống giảm chấn điều chỉnh được ở hai đầu hành trình, giảm tiếng ồn và va đập, kéo dài tuổi thọ của thiết bị.

Nguyên lý hoạt động

Xy lanh nhỏ gọn vận hành theo nguyên lý cơ bản của xy lanh khí nén:

Xy lanh tác động đơn: Khí nén được đưa vào một phía của piston để tạo chuyển động, trong khi chuyển động ngược lại được thực hiện bởi lò xo hoặc lực bên ngoài. Thường được sử dụng cho các ứng dụng đơn giản như đẩy, ép, kẹp.

Xy lanh tác động kép: Phổ biến hơn trong dòng compact, khí nén có thể được đưa vào cả hai phía của piston để điều khiển chuyển động theo cả hai hướng, mang lại khả năng kiểm soát chính xác hơn.

Lực đẩy của xy lanh được tính theo công thức: F = P × A

Trong đó:

• F: Lực đẩy (N)
• P: Áp suất khí nén (Pa)
• A: Diện tích tiết diện piston (m²)

(Nguồn: Trường Đại học Bách Khoa Hà Nội, Giáo trình Cơ điện tử

Ưu điểm của xy lanh nhỏ gọn

Xy lanh nhỏ gọn đang dần trở thành lựa chọn ưu tiên trong nhiều ngành công nghiệp nhờ vào thiết kế tiết kiệm không gian và hiệu suất cao. Với kích thước thu gọn nhưng không đánh đổi hiệu quả làm việc, thiết bị này mang đến nhiều giá trị gia tăng cho các hệ thống tự động hóa hiện đại.

Tối ưu hóa không gian thiết kế máy móc lên đến 50%

Lợi ích nổi bật nhất của xy lanh nhỏ gọn là khả năng tiết kiệm không gian lắp đặt. Với thiết kế tối ưu, xy lanh nhỏ gọn có thể giảm chiều dài tổng thể đến 50% so với xy lanh tiêu chuẩn cùng hành trình và đường kính. Điều này mang lại những tác động trực tiếp đến chi phí và hiệu quả sản xuất:

• Giảm kích thước tổng thể của máy móc, giúp tiết kiệm không gian nhà xưởng quý giá
• Giảm chi phí vật liệu khung máy do thiết kế nhỏ gọn hơn
• Tạo điều kiện cho việc thiết kế và lắp đặt các hệ thống tự động hóa phức tạp trong không gian hạn chế

Nâng cao hiệu suất vận hành: tốc độ cao hơn, chu kỳ nhanh hơn

Xy lanh nhỏ gọn, với khối lượng piston và các bộ phận chuyển động nhẹ hơn, cho phép đạt được tốc độ chuyển động cao hơn và thời gian chu kỳ ngắn hơn so với xy lanh tiêu chuẩn. Điều này đặc biệt quan trọng trong các quy trình sản xuất đòi hỏi tốc độ cao và nhịp độ liên tục.

Giảm chi phí năng lượng tiêu thụ

Do khối lượng piston và các bộ phận chuyển động nhẹ hơn, xy lanh nhỏ gọn tiêu thụ ít khí nén hơn để tạo ra cùng một lực so với xy lanh tiêu chuẩn.

Trong bối cảnh chi phí năng lượng ngày càng tăng, việc giảm tiêu thụ khí nén – một dạng năng lượng có chi phí sản xuất khá cao trong nhà máy – có thể dẫn đến những khoản tiết kiệm đáng kể trong dài hạn.

Tăng tính linh hoạt trong thiết kế và lắp đặt hệ thống tự động hóa

Xy lanh nhỏ gọn mở ra nhiều khả năng mới trong thiết kế và tối ưu hóa các hệ thống tự động. Với kích thước nhỏ gọn, chúng có thể được lắp đặt trong những không gian hạn chế hoặc vị trí khó tiếp cận mà xy lanh thông thường không thể đáp ứng.

Các loại vật liệu đặc biệt như nhôm anod hóa, thép không gỉ, và các loại seal đặc biệt (NBR, FKM, PTFE) cho phép xy lanh nhỏ gọn hoạt động trong nhiều môi trường khắc nghiệt khác nhau, từ công nghiệp thực phẩm đến môi trường có hóa chất.

Độ bền và độ tin cậy cao khi lựa chọn đúng sản phẩm và thương hiệu

Mặc dù có kích thước nhỏ, xy lanh nhỏ gọn từ các thương hiệu uy tín vẫn đảm bảo tuổi thọ cao. Theo thông số kỹ thuật từ các nhà sản xuất hàng đầu, dòng xy lanh nhỏ gọn chất lượng cao được thiết kế để hoạt động tối thiểu 5-10 triệu chu kỳ trong điều kiện làm việc bình thường với bảo dưỡng phù hợp.

Yếu tố quyết định đến độ bền bao gồm:

• Chất lượng vật liệu chế tạo (đặc biệt là ty piston và phớt làm kín)
• Công nghệ sản xuất và tiêu chuẩn kiểm tra chất lượng
• Độ chính xác trong lắp đặt và bảo dưỡng định kỳ
• Điều kiện hoạt động (áp suất, tốc độ, tải trọng) phù hợp với thông số kỹ thuật

Phân biệt các loại Xy Lanh Nhỏ Gọn phổ biến: Hướng dẫn Từ A-Z

Trong lĩnh vực tự động hóa công nghiệp, việc lựa chọn đúng loại xy lanh nhỏ gọn đóng vai trò quan trọng đối với hiệu suất và độ tin cậy của hệ thống. Thị trường hiện nay cung cấp đa dạng các mẫu xy lanh nhỏ gọn với những đặc tính kỹ thuật và ứng dụng khác nhau, đòi hỏi người sử dụng cần có kiến thức toàn diện để lựa chọn phù hợp nhất.

Xem thêm: Xy lanh vuông Festo

Phân loại theo tiêu chuẩn quốc tế và thiết kế đặc thù

Xy lanh nhỏ gọn được phân loại dựa trên các tiêu chuẩn kỹ thuật quốc tế và đặc điểm thiết kế riêng biệt, giúp đảm bảo tính đồng bộ và khả năng tương thích trong nhiều môi trường công nghiệp khác nhau. Mỗi tiêu chuẩn đều có những ưu điểm và phạm vi ứng dụng riêng.

Xy lanh nhỏ gọn theo tiêu chuẩn ISO 21287:

Tiêu chuẩn ISO 21287 là tiêu chuẩn quốc tế xác định các kích thước chính và yêu cầu kỹ thuật cho xy lanh nhỏ gọn, đảm bảo tính thay thế và tương thích giữa các nhà sản xuất khác nhau (International Organization for Standardization).

Đặc điểm kỹ thuật chính theo tiêu chuẩn này bao gồm:

• Đường kính piston tiêu chuẩn: 20, 25, 32, 40, 50, 63, 80, 100 mm
• Hành trình tiêu chuẩn: từ 5mm đến 500mm (tùy theo đường kính)
• Kích thước lắp đặt được chuẩn hóa (khoảng cách giữa các lỗ bắt bulong)
• Cổng khí vào/ra theo tiêu chuẩn

Ưu điểm chính của dòng xy lanh này là khả năng thay thế cao giữa các nhà sản xuất, giúp giảm thiểu thời gian và chi phí khi cần thay thế phụ tùng. Các thương hiệu hàng đầu như SMC (CQ2/CQS), Festo (ADN/AEN), Airtac (ACQ) đều cung cấp dòng sản phẩm tuân thủ ISO 21287.

Xy lanh nhỏ gọn không theo tiêu chuẩn (Non-standard / Compact specific series):

Đây là những dòng xy lanh nhỏ gọn được thiết kế đặc biệt, không tuân theo các kích thước chuẩn ISO, nhưng mang đến những tính năng đặc biệt hoặc kích thước siêu nhỏ gọn cho các ứng dụng chuyên biệt:

• Xy lanh siêu mỏng: với chiều cao rất thấp, thích hợp cho không gian cực kỳ hạn chế
• Xy lanh đa vị trí: có thể dừng ở nhiều vị trí trung gian, không chỉ hai vị trí cuối hành trình
• Xy lanh tích hợp van điều khiển: giảm thiểu nhu cầu đường ống và không gian lắp đặt

Mặc dù linh hoạt hơn về thiết kế, nhược điểm của loại xy lanh này là khả năng thay thế hạn chế, thường phải sử dụng phụ tùng từ cùng một nhà sản xuất.

Xy lanh nhỏ gọn có dẫn hướng (Compact Guided Cylinders):

Xy lanh dẫn hướng là một biến thể quan trọng, được thiết kế với cơ cấu dẫn hướng bổ sung để ngăn chặn xoay và chịu được tải trọng ngang/moment. Các cơ chế dẫn hướng phổ biến bao gồm:

• Thanh dẫn hướng với bạc trượt: giá thành hợp lý, độ chính xác trung bình
• Thanh dẫn hướng với bi tuần hoàn: độ chính xác cao, chịu tải tốt, tuổi thọ dài
• Cơ cấu chống xoay tích hợp: nhỏ gọn nhưng có khả năng chống xoay giới hạn

Theo dữ liệu kỹ thuật từ các nhà sản xuất, xy lanh dẫn hướng thường có khả năng chịu tải lệch tâm từ 10-25% lực đẩy danh định, và độ chính xác định vị có thể đạt đến ±0.05mm với các dòng cao cấp.

Xy lanh kẹp nhỏ gọn (Compact Clamping Cylinders / Power Clamps):

Đây là dòng xy lanh chuyên dụng cho các ứng dụng kẹp giữ phôi hoặc bán thành phẩm trong quá trình gia công hoặc lắp ráp. Hai loại phổ biến nhất bao gồm:

• Xy lanh kẹp thẳng: chuyển động thẳng của ty piston để tạo lực kẹp
• Xy lanh kẹp xoay: chuyển động quay để kẹp, thường có góc từ 0-180 độ

Theo tài liệu kỹ thuật từ các nhà sản xuất chuyên ngành, lực kẹp thường từ 50N đến 2500N tùy thuộc vào kích thước và áp suất làm việc. Ứng dụng chính bao gồm các jig và đồ gá trong dây chuyền hàn, lắp ráp, và gia công.

Phân loại theo nguyên lý hoạt động và số lượng Ty Piston

Xy lanh tác động đơn (Single-acting)

Xy lanh tác động đơn chỉ sử dụng khí nén để tạo chuyển động theo một hướng, trong khi chuyển động ngược lại được thực hiện bởi lò xo hoặc lực bên ngoài. Có hai biến thể chính:

• Lò xo đẩy về (spring extend): Lò xo đẩy ty piston ra, khí nén kéo vào
• Lò xo kéo về (spring return): Khí nén đẩy ty piston ra, lò xo kéo vào

Ưu điểm:

• Tiết kiệm khí nén (chỉ tiêu thụ cho một chiều chuyển động)
• Thiết kế đơn giản, ít van điều khiển hơn
• Giá thành thấp hơn

Hạn chế:

• Lực và tốc độ chuyển động theo chiều lò xo thấp hơn
• Hành trình thường ngắn hơn do giới hạn của lò xo
• Tuổi thọ lò xo có thể là vấn đề trong các ứng dụng tần suất cao

Ứng dụng điển hình: Các thao tác đơn giản như đẩy, ép, đóng dấu, nơi chỉ cần lực theo một chiều.

Xy lanh tác động kép (Double-acting)

Phổ biến hơn trong dòng xy lanh nhỏ gọn, xy lanh tác động kép sử dụng khí nén để điều khiển chuyển động theo cả hai hướng, cho phép kiểm soát chính xác hơn về tốc độ và lực.

Ưu điểm:

• Kiểm soát hoàn toàn về tốc độ và lực theo cả hai chiều
• Lực và tốc độ cao hơn so với xy lanh tác động đơn
• Hành trình dài hơn, không bị giới hạn bởi lò xo

Hạn chế:

• Tiêu thụ khí nén nhiều hơn
• Cần van 5/2 hoặc tương đương để điều khiển
• Chi phí cao hơn

Ứng dụng điển hình: Đa số các ứng dụng tự động hóa đòi hỏi kiểm soát chính xác về chuyển động và vị trí.

Xy lanh đa ty (Multi-rod cylinders)

Trong dòng xy lanh nhỏ gọn, một số thiết kế đặc biệt có thể trang bị 2 hoặc 3 ty piston song song để gia tăng độ cứng vững và khả năng chống xoay:

• Xy lanh 2 ty: Tăng độ cứng vững và chống xoay, thường dùng trong các ứng dụng cần duy trì hướng chính xác
• Xy lanh 3 ty: Cung cấp độ ổn định tối đa, thường dùng trong các ứng dụng chịu tải trọng nặng hoặc moment cao

Thiết kế đa ty cho phép xy lanh chịu được moment và lực ngang lớn hơn so với xy lanh đơn ty thông thường, nhưng làm tăng kích thước và chi phí của thiết bị. Theo dữ liệu từ SMC, xy lanh 3 ty có thể chịu moment gấp 2-3 lần so với xy lanh đơn ty có cùng đường kính.

Dòng MGPM của SMC là một ví dụ về xy lanh nhỏ gọn có dẫn hướng với thiết kế đa ty, cung cấp khả năng chịu moment cao hơn đến 40% so với các dòng xy lanh dẫn hướng thông thường.

Phân loại theo vật liệu đặc biệt cho các môi trường khắc nghiệt

Xy lanh inox nhỏ gọn

Xy lanh inox nhỏ gọn được thiết kế đặc biệt cho các môi trường khắc nghiệt như thực phẩm, dược phẩm và hóa chất, nơi có yêu cầu cao về vệ sinh và khả năng chống ăn mòn.

Đặc điểm kỹ thuật:

• Vật liệu: Thép không gỉ 304 hoặc 316/316L
• Khả năng chống ăn mòn: Chống được axit yếu, kiềm, muối và nhiều hóa chất công nghiệp
• Bề mặt: Thường được đánh bóng đến độ nhám Ra 0.4-0.8μm để giảm thiểu tích tụ vi khuẩn

SMC cung cấp dòng xy lanh CG1-Z nhỏ gọn bằng thép không gỉ, phù hợp với các yêu cầu vệ sinh EHEDG (European Hygienic Engineering & Design Group) dành cho thiết bị trong ngành thực phẩm và dược phẩm.

Xy lanh chịu nhiệt/chịu nhiệt độ thấp

Để đáp ứng nhu cầu làm việc trong môi trường nhiệt độ đặc biệt, các nhà sản xuất đã phát triển dòng xy lanh chịu nhiệt và chịu lạnh với vật liệu và phớt đặc biệt.

Xy lanh chịu nhiệt:

• Nhiệt độ làm việc: Có thể lên đến 150°C hoặc 200°C (tùy hãng)
• Vật liệu thân: Hợp kim chịu nhiệt hoặc thép đặc biệt
• Phớt: PTFE, viton hoặc các vật liệu chịu nhiệt đặc biệt

Xy lanh chịu lạnh:

• Nhiệt độ làm việc: Có thể xuống đến -40°C hoặc thậm chí -60°C
• Vật liệu: Thép đặc biệt với độ giãn nở nhiệt thấp
• Phớt: NBR đặc biệt hoặc vật liệu tổng hợp chịu lạnh

Festo cung cấp dòng xy lanh DSBF có khả năng hoạt động ở nhiệt độ từ -40°C đến +150°C, phù hợp cho các ứng dụng trong môi trường nhiệt độ khắc nghiệt.

Phân tích chuyên sâu: So sánh các thương hiệu Xy Lanh Nhỏ Gọn hàng đầu tại Việt Nam

Xy lanh nhỏ gọn được thiết kế với chiều dài tổng thể ngắn hơn so với xy lanh tiêu chuẩn, giúp tiết kiệm không gian lắp đặt mà vẫn đảm bảo lực đẩy tương đương. Theo tiêu chuẩn ISO 21287, các xy lanh này thường có hành trình ngắn hơn nhưng mang lại hiệu quả cao trong các ứng dụng có không gian hạn chế (ISO, 2023).

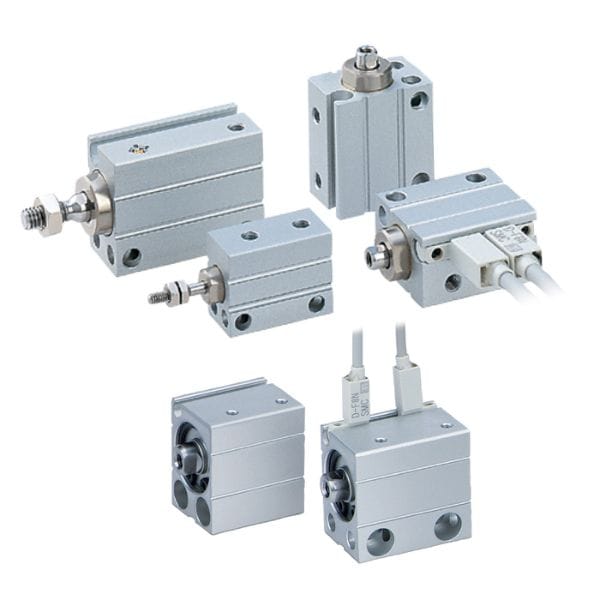

SMC (Nhật Bản): Giải pháp toàn diện với chất lượng Nhật Bản

SMC Corporation, thành lập năm 1959 tại Nhật Bản, hiện là nhà sản xuất thiết bị khí nén lớn nhất thế giới với thị phần toàn cầu khoảng 30%. Công ty đã mở rộng hoạt động tại Việt Nam từ đầu những năm 2000 và hiện có văn phòng đại diện tại Hà Nội và TP. Hồ Chí Minh.

Dòng sản phẩm xy lanh nhỏ gọn tiêu biểu:

• CQ2/CQS: Xy lanh nhỏ gọn theo tiêu chuẩn ISO 21287, đa dạng kích thước từ Ø12mm đến Ø100mm, cung cấp lực đẩy từ 68N đến 4712N ở áp suất 6 bar.
• MGP: Xy lanh nhỏ gọn có dẫn hướng với độ cứng vững cao, khả năng chịu tải ngang lên đến 380N với đường kính 32mm.
• MXQ: Xy lanh dẫn hướng mỏng với thiết kế siêu nhỏ gọn, chiều cao chỉ từ 8mm, phù hợp cho các ứng dụng có không gian cực kỳ hạn chế.
• MHC/MHZ: Dòng xy lanh kẹp song song/góc cho ứng dụng gắp-đặt, lực kẹp từ 10N đến 220N.
• CQSB: Xy lanh nhỏ gọn với cảm biến vị trí tích hợp, giúp giảm thiểu thời gian lắp đặt và tối ưu hóa không gian.

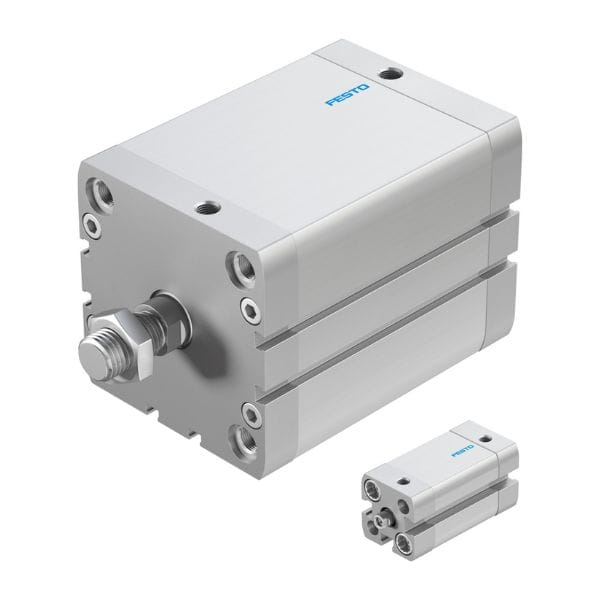

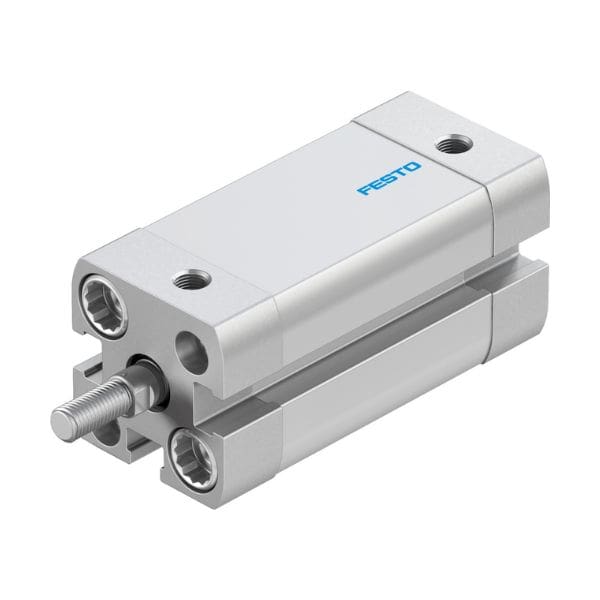

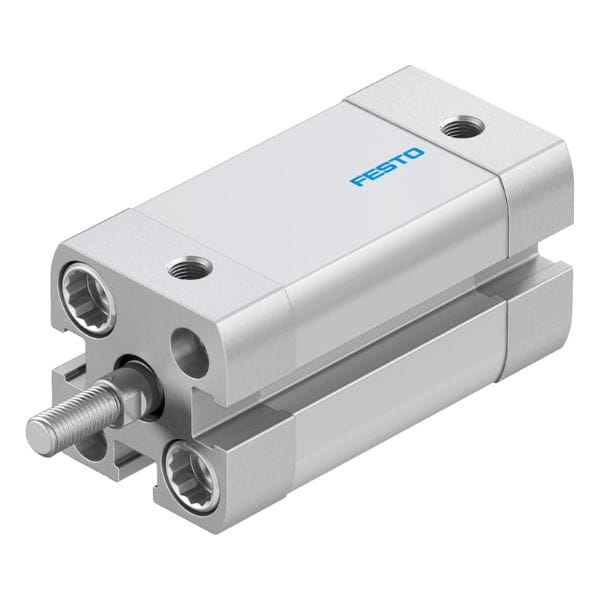

Festo (Đức): Tiên phong về công nghệ với chất lượng Đức

Festo, thành lập năm 1925 tại Esslingen, Đức, là nhà sản xuất hàng đầu về các giải pháp tự động hóa và đào tạo kỹ thuật với hoạt động tại hơn 100 quốc gia. Tại Việt Nam, Festo đã có mặt từ năm 1994 và được đánh giá cao về chất lượng sản phẩm, đổi mới công nghệ và giải pháp tổng thể.

Dòng sản phẩm xy lanh nhỏ gọn tiêu biểu:

• ADN/AEN: Xy lanh nhỏ gọn theo tiêu chuẩn ISO 21287, kích thước từ Ø12mm đến Ø125mm, cung cấp lực đẩy lên đến 7363N tại áp suất 6 bar.
• ADVC/AEVC: Xy lanh nhỏ gọn không theo tiêu chuẩn với thiết kế tối ưu cho không gian hẹp, giảm 35% chiều dài so với xy lanh tiêu chuẩn.
• DGST: Xy lanh nhỏ gọn có dẫn hướng mini với độ chính xác cao, độ lặp lại vị trí ±0.02mm, phù hợp cho các ứng dụng cần độ chính xác.
• ADNGF: Xy lanh nhỏ gọn có mặt bích, giúp dễ dàng lắp đặt và tích hợp vào các thiết bị .
• DHPS: Xy lanh kẹp song song nhỏ gọn với lực kẹp lên đến 304N, độ chính xác cao và tuổi thọ dài.

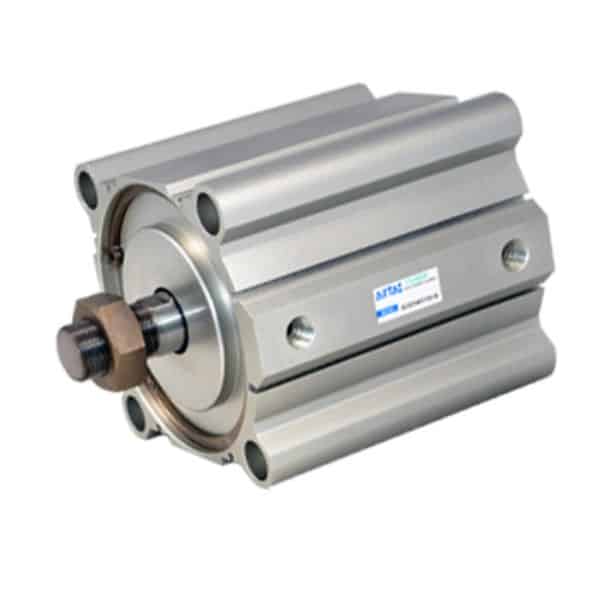

Airtac (Đài Loan/Trung Quốc): Giải pháp hiệu quả với chi phí cạnh tranh

Airtac, thành lập năm 1988 tại Đài Loan, hiện đã phát triển thành một trong những nhà sản xuất thiết bị khí nén lớn tại châu Á với các nhà máy tại Đài Loan, Trung Quốc và Việt Nam. Tại Việt Nam, Airtac đã thiết lập mạng lưới phân phối rộng khắp từ năm 2006 và được ưa chuộng nhờ giá cả hợp lý và sự sẵn có của sản phẩm .

Dòng sản phẩm xy lanh nhỏ gọn tiêu biểu:

• SDA: Xy lanh nhỏ gọn không theo tiêu chuẩn với kích thước từ Ø12mm đến Ø63mm, thiết kế nhỏ gọn và hiệu quả chi phí.
• ACQ: Xy lanh nhỏ gọn theo ISO 21287, cung cấp lực đẩy từ 68N đến 1870N tại áp suất 6 bar.
• TN/TCM: Xy lanh nhỏ gọn không ty, lý tưởng cho không gian cực kỳ hạn chế, giảm 40% chiều dài so với xy lanh tiêu chuẩn.
• MAL: Xy lanh nhỏ gọn hợp kim nhôm, nhẹ hơn 30% so với các mẫu tương đương bằng thép không gỉ .
• HLQ: Xy lanh kẹp với lực kẹp từ 15N đến 190N, phù hợp cho các ứng dụng lắp ráp tự động.

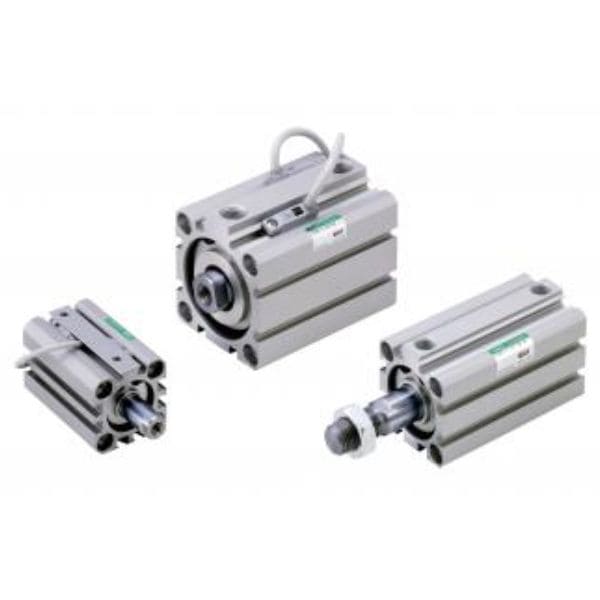

CKD (Nhật Bản): Chất lượng Nhật Bản với ứng dụng chuyên biệt

CKD Corporation, thành lập năm 1943 tại Komaki, Nhật Bản, là nhà sản xuất thiết bị tự động hóa và khí nén có tiếng tại châu Á. Tại Việt Nam, CKD đã hoạt động từ năm 2002 và được đánh giá cao về độ tin cậy của sản phẩm và khả năng đáp ứng các ứng dụng đặc thù.

Dòng sản phẩm xy lanh nhỏ gọn tiêu biểu:

• SSD: Xy lanh nhỏ gọn theo tiêu chuẩn ISO 21287, kích thước từ Ø12mm đến Ø100mm, với thiết kế tối ưu về hiệu suất và độ bền (CKD Corporation, 2023).
• FSU: Xy lanh nhỏ gọn tiết kiệm không gian với chiều dài giảm 25% so với xy lanh tiêu chuẩn .
• JSU: Xy lanh kẹp nhỏ gọn với lực kẹp từ 16N đến 180N, phù hợp cho các ứng dụng lắp ráp chính xác .
• STG: Xy lanh bàn trượt nhỏ gọn với độ cứng vững cao và độ chính xác ±0.02mm.
• SRL: Xy lanh xoay nhỏ gọn với góc xoay điều chỉnh từ 90° đến 180°, phù hợp cho các ứng dụng xoay và định vị.

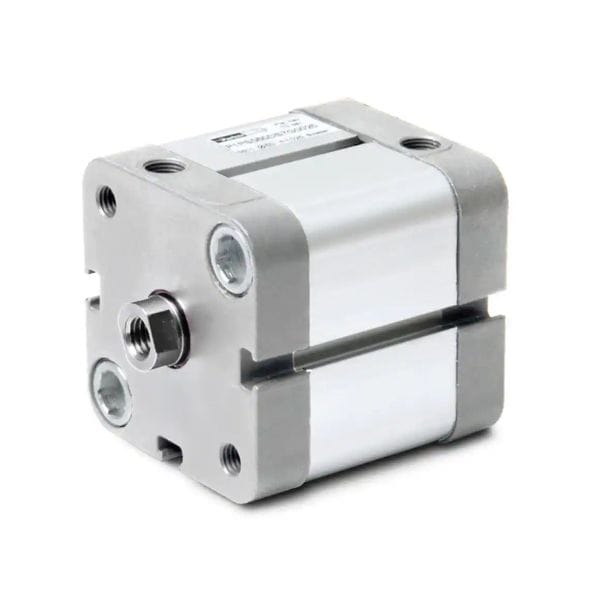

Parker (Mỹ): Giải pháp công nghiệp toàn cầu với chất lượng cao

Parker Hannifin, thành lập vào năm 1917 tại Cleveland, Ohio (Mỹ), là một trong những tập đoàn hàng đầu thế giới về công nghệ chuyển động và kiểm soát. Công ty hiện có mặt tại hơn 50 quốc gia, bao gồm cả Việt Nam từ năm 2008.

Dòng sản phẩm xy lanh nhỏ gọn tiêu biểu:

• P1P-S Series: Xy lanh nhỏ gọn theo tiêu chuẩn ISO 21287, có đường kính từ 20mm đến 100mm, với lực đẩy lên đến 4700N ở áp suất 6 bar. Sản phẩm này phù hợp với các ứng dụng cần tiết kiệm không gian nhưng vẫn đảm bảo lực đẩy tương đương xy lanh tiêu chuẩn.
• P1Q Series: Xy lanh nhỏ gọn với đầu nối khí trực tiếp trên thân, giúp tiết kiệm không gian và giảm thiểu rò rỉ. Thiết kế này đặc biệt phù hợp cho các ứng dụng có không gian lắp đặt hạn chế.
• P1D-B Series: Xy lanh nhỏ gọn dẫn hướng với hệ thống trượt tích hợp, cung cấp độ cứng vững cao và khả năng chịu tải ngang lên đến 250N, phù hợp cho các ứng dụng cần kiểm soát chính xác vị trí.
• P5T Series: Xy lanh mỏng với chiều cao chỉ từ 9mm, phù hợp cho các ứng dụng có không gian cực kỳ hạn chế.
• GCM Series: Xy lanh kẹp với lực kẹp từ 22N đến 215N và tùy chọn cảm biến vị trí tích hợp.

Bảng So Sánh Tổng Thể Các Thương Hiệu Xy Lanh Nhỏ Gọn

Tiêu chí	SMC (Nhật Bản)	Festo (Đức)	Parker (Mỹ)	Airtac (Đài Loan)	CKD (Nhật Bản)
Dải sản phẩm	Rất đa dạng (>200 mẫu xy lanh nhỏ gọn)	Đa dạng (~150 mẫu)	Đa dạng (~120 mẫu)	Đa dạng (~100 mẫu)	Tập trung vào ứng dụng đặc thù (~80 mẫu)
Công nghệ nổi bật	Công nghệ phủ MR2 giảm ma sát	Tích hợp IoT, tiết kiệm năng lượng PPS	Vật liệu cao cấp, giảm ma sát	Chi phí tối ưu, thời gian giao hàng nhanh	Độ chính xác cao, tuổi thọ lâu
Độ bền (chu kỳ)	80-100 triệu	50-80 triệu	>50 triệu	10-20 triệu	40-60 triệu
Giá thành tương đối	Cao (115-125% so với mức trung bình)	Rất cao (120-135%)	Cao (110-120%)	Thấp-Trung bình (70-85%)	Trung bình-Cao (95-110%)
Hỗ trợ tại VN	Tốt, >20 kỹ sư, văn phòng tại HN & HCM	Tốt, văn phòng chính thức tại HCM	Khá, qua hệ thống đại lý	Tốt, >15 kỹ sư, nhiều đại lý và kho hàng	Trung bình, qua hệ thống đại lý
Thời gian bảo hành	12 tháng	24 tháng	18 tháng	12 tháng	18 tháng
Ứng dụng nổi bật	Đa dạng các ngành công nghiệp	Tự động hóa cao cấp, IoT	Môi trường khắc nghiệt, ứng dụng đặc biệt	Ứng dụng cơ bản, sản xuất quy mô vừa	Điện tử, bán dẫn, thực phẩm

Hướng dẫn lựa chọn Xy Lanh Nhỏ Gọn phù hợp

Để lựa chọn các dòng xy lanh nhỏ gọn phù hợp, bạn cần quan tâm đến các yếu tố như: Yêu cầu ứng dụng, chi phí tổng thể và đánh giá hỗ trợ kỹ thuật sau bán hàng.

1. Xác định yêu cầu ứng dụng

Trước khi lựa chọn thương hiệu và model xy lanh nhỏ gọn, cần xác định rõ các yêu cầu ứng dụng:

• Không gian lắp đặt: Đo đạc chính xác không gian có sẵn để xác định kích thước xy lanh phù hợp.
• Lực đẩy/kéo cần thiết: Tính toán lực cần thiết dựa trên tải trọng và hệ số an toàn (thường là 1.5-2 lần).
• Môi trường làm việc: Xem xét nhiệt độ, độ ẩm, bụi bẩn, hóa chất… để chọn vật liệu và seal phù hợp.
• Tần suất hoạt động: Ước tính số chu kỳ hoạt động mỗi ngày để đảm bảo tuổi thọ phù hợp.
• Độ chính xác yêu cầu: Xác định độ chính xác vị trí cần thiết cho ứng dụng.

2. Cân nhắc chi phí tổng thể (TCO)

Ngoài giá mua ban đầu, cần xem xét chi phí tổng thể trong suốt vòng đời sản phẩm:

• Chi phí năng lượng: Xy lanh hiệu quả có thể tiết kiệm đáng kể chi phí khí nén.
• Chi phí bảo trì: Thương hiệu chất lượng cao thường có chi phí bảo trì thấp hơn.
• Chi phí thay thế: Cân nhắc tuổi thọ sản phẩm và chi phí thay thế khi hết hạn sử dụng.
• Chi phí ngừng máy: Đánh giá tác động của sự cố xy lanh đến quá trình sản xuất. Sự cố từ xy lanh chất lượng thấp có thể dẫn đến chi phí ngừng máy lớn.
• Tính sẵn có của phụ tùng: Xem xét sự sẵn có và chi phí của phụ tùng thay thế tại thị trường Việt Nam.

3. Đánh giá hỗ trợ kỹ thuật và dịch vụ sau bán hàng

Chất lượng hỗ trợ kỹ thuật và dịch vụ sau bán hàng có thể ảnh hưởng lớn đến hiệu quả sử dụng dài hạn:

• Thời gian phản hồi: Kiểm tra khả năng phản hồi nhanh khi có sự cố.
• Đội ngũ kỹ thuật địa phương: Ưu tiên các thương hiệu có đội ngũ kỹ thuật tại Việt Nam.
• Tài liệu kỹ thuật: Đánh giá sự đầy đủ và chất lượng của tài liệu kỹ thuật bằng tiếng Việt.
• Đào tạo: Một số nhà cung cấp như Festo và SMC cung cấp chương trình đào tạo cho người sử dụng.

Xu hướng phát triển của Xy Lanh Nhỏ Gọn

Thị trường xy lanh nhỏ gọn đang có những xu hướng phát triển mới đáng chú ý:

1. Tích hợp cảm biến và IoT

Các nhà sản xuất hàng đầu như Festo, SMC và Parker đang tích cực phát triển các dòng xy lanh thông minh với cảm biến tích hợp, cho phép giám sát tình trạng hoạt động và vị trí theo thời gian thực (Tạp chí Tự động hóa Công nghiệp, 2023).

• Festo MSE6-E2M: Module giám sát năng lượng tích hợp với xy lanh, giúp phát hiện rò rỉ và tối ưu hóa tiêu thụ khí nén.
• SMC IO-Link Series: Xy lanh với kết nối IO-Link cho phép truyền dữ liệu hai chiều đến hệ thống điều khiển.

2. Vật liệu mới và nhẹ hơn

Nghiên cứu và phát triển vật liệu mới nhằm giảm trọng lượng nhưng vẫn đảm bảo độ bền đang là xu hướng chính:

• Hợp kim nhôm cao cấp: Giảm 40% trọng lượng so với thép không gỉ nhưng vẫn đảm bảo độ bền tương đương.
• Composite gia cường sợi carbon: Festo đang thử nghiệm ứng dụng trong một số thành phần xy lanh, giúp giảm trọng lượng đến 60%.

3. Thiết kế tiết kiệm năng lượng

Với áp lực ngày càng tăng về tiết kiệm năng lượng và giảm carbon footprint, các nhà sản xuất đang tập trung vào thiết kế tiết kiệm năng lượng:

• Công nghệ van tiết lưu tối ưu: Giảm 15-30% tiêu thụ khí nén.
• Thiết kế seal ma sát thấp: Giảm lực cản, từ đó giảm nhu cầu về áp suất khí đầu vào.

4. Tùy biến và mô-đun hóa

Xu hướng mô-đun hóa giúp khách hàng dễ dàng tùy chỉnh xy lanh theo yêu cầu cụ thể:

• Hệ thống cấu hình trực tuyến: Festo và SMC cung cấp công cụ trực tuyến cho phép khách hàng thiết kế xy lanh theo yêu cầu riêng (Festo Configurator; SMC Custom).
• Thời gian giao hàng nhanh: Các giải pháp tùy chỉnh với thời gian giao hàng ngắn (2-3 tuần thay vì 6-8 tuần như trước đây).

Giải Đáp Thắc Mắc Thường Gặp Về Xy Lanh Nhỏ Gọn (FAQ)

Dưới đây là các câu hỏi thường gặp mà VCCTrading đã tổng hợp trong quá trình tư vấn và triển khai lắp đặt các dòng xy lanh nhỏ gọn

Câu 1: Sự khác biệt chính về hiệu suất giữa xy lanh nhỏ gọn chuẩn ISO 21287 và các dòng không theo chuẩn là gì?

Theo so sánh kỹ thuật của SMC, xy lanh nhỏ gọn chuẩn ISO 21287 có chiều dài giảm khoảng 35-50% so với xy lanh tiêu chuẩn ISO 15552, trong khi vẫn duy trì cùng đường kính và lực đẩy. Các điểm khác biệt chính gồm:

• Kích thước lắp đặt tiêu chuẩn: Xy lanh ISO 21287 có kích thước lắp đặt chuẩn, tạo điều kiện thuận lợi cho việc thay thế giữa các nhà sản xuất khác nhau.
• Tính tương thích phụ kiện: Dòng ISO 21287 thường sử dụng được các phụ kiện tương thích với xy lanh tiêu chuẩn ISO 15552.
• Hành trình giới hạn: Xy lanh ISO 21287 thường có giới hạn về tỷ lệ hành trình/đường kính (thường <2) để đảm bảo độ ổn định.

Trong khi đó, các dòng xy lanh nhỏ gọn không theo chuẩn thường có thiết kế đặc thù riêng của từng hãng, cho phép linh hoạt hơn về kích thước và lắp đặt, nhưng có thể gặp khó khăn khi cần thay thế hoặc tìm phụ kiện tương thích.

Câu 2: Xy lanh nhỏ gọn có thể hoạt động ở tốc độ rất cao (trên 1000mm/s) được không? Cần lưu ý gì?

Theo hướng dẫn của Festo , một số dòng xy lanh nhỏ gọn chuyên dụng có thể hoạt động ở tốc độ trên 1000mm/s, tuy nhiên cần lưu ý:

• Giảm chấn phù hợp: Tại tốc độ cao, năng lượng va đập tăng theo bình phương của tốc độ. Cần sử dụng giảm chấn khí nén có thể điều chỉnh hoặc giảm chấn thủy lực thay vì đệm cao su tiêu chuẩn.
• Hệ thống cấp khí: Cần đường ống đủ lớn và van có lưu lượng cao để đảm bảo tốc độ phản hồi. Khuyến nghị sử dụng van 5/3 với cổng xả áp riêng.
• Tuổi thọ phớt: Tốc độ cao làm tăng nhiệt độ và mài mòn tại phớt. Nên sử dụng phớt đặc biệt cho tốc độ cao (thường làm từ vật liệu PTFE hoặc PU đặc biệt).
• Bôi trơn: Bắt buộc có bôi trơn đầy đủ để giảm ma sát và nhiệt độ tại các bề mặt chuyển động.
• Lắp đặt vững chắc: Ở tốc độ cao, rung động và lực quán tính tăng đáng kể, đòi hỏi hệ thống gá đỡ vững chắc hơn.

Câu 3: Khi nào nên ưu tiên chọn xy lanh nhỏ gọn có dẫn hướng thay vì loại không có dẫn hướng?

Theo SMC, nên ưu tiên chọn xy lanh nhỏ gọn có dẫn hướng trong các trường hợp sau:

• Khi có tải ngang đáng kể: Nếu tải tác động vuông góc với hướng chuyển động của xy lanh >10% lực đẩy định mức, xy lanh dẫn hướng là bắt buộc để tránh hỏng hóc sớm.
• Ứng dụng đòi hỏi độ chính xác cao: Xy lanh dẫn hướng có thể đảm bảo độ lệch <0.01mm so với >0.1mm của xy lanh thông thường.
• Khi cần chống xoay: Nếu ứng dụng yêu cầu ty piston không được xoay, xy lanh dẫn hướng là lựa chọn tốt nhất.
• Chu kỳ làm việc tần suất cao: Dẫn hướng giúp giảm áp lực không đều lên phớt, kéo dài tuổi thọ xy lanh trong các ứng dụng tần suất cao.
• Khi xy lanh lắp ngang và có gắn thêm thiết bị: Trọng lượng của các thiết bị gắn thêm có thể tạo mô-men uốn lớn lên ty piston.

Xy lanh nhỏ gọn đang ngày càng đóng vai trò quan trọng trong ngành tự động hóa công nghiệp tại Việt Nam, mang đến giải pháp tối ưu về không gian, hiệu suất và chi phí. Thông qua bài viết này, chúng tôi hy vọng đã cung cấp cho bạn những kiến thức chuyên sâu và hữu ích về sản phẩm này.

VCCTrading cam kết đồng hành cùng doanh nghiệp của bạn trong hành trình tự động hóa, không chỉ là nhà cung cấp sản phẩm chất lượng mà còn là đối tác tin cậy, sẵn sàng tư vấn và hỗ trỗ kỹ thuật chuyên nghiệp. Chúng tôi tin rằng sự thành công của khách hàng chính là thành công của VCCTrading.

Hãy liên hệ với chúng tôi theo hotline: 0904380333 ngay hôm nay để được tư vấn miễn phí về giải pháp xy lanh nhỏ gọn phù hợp nhất cho nhu cầu sản xuất của bạn!
