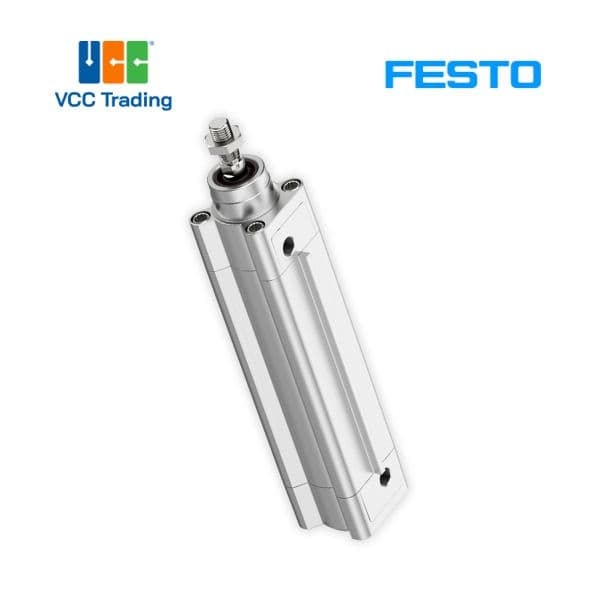

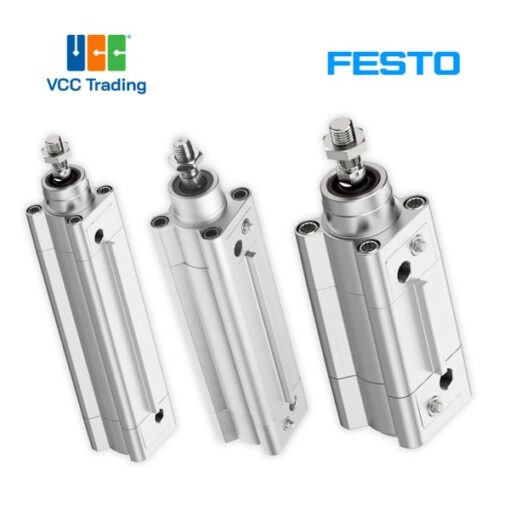

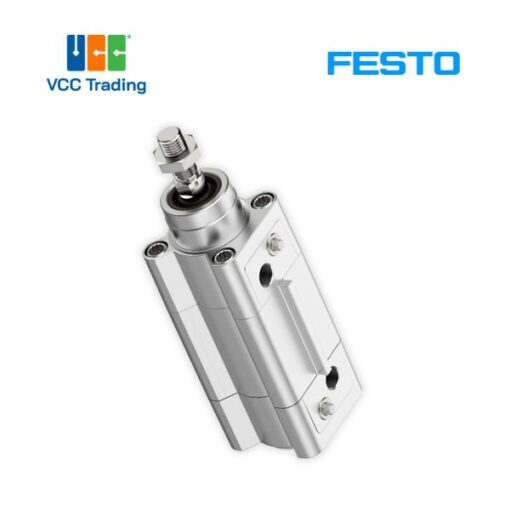

Xy lanh DSBF Festo

Xy lanh DSBF Festo là một trong những dòng xy lanh khí nén tiêu chuẩn ISO 15552 được tin dùng hàng đầu trong ngành tự động hóa tại Việt Nam. Nổi bật với độ bền bỉ vượt trội, hiệu suất hoạt động ổn định và khả năng tùy biến linh hoạt, dòng xy lanh DSBF đã khẳng định vị thế là giải pháp truyền động cốt lõi, đáp ứng đa dạng các yêu cầu khắt khe trong nhiều ứng dụng công nghiệp khác nhau.

Trong bài viết này, cùng  VCCTrading tìm hiểu về Xy lanh DSBF, từ nguyên lý hoạt động, phân tích các thông số chi tiết, đến so sánh với các giải pháp khí nén tương tự trên thị trường và giải đáp các thắc mắc thường gặp.

Tổng quan Xy Lanh DSBF: Định nghĩa và nguyên lý vận hành

Để có cái nhìn toàn diện về xy lanh DSBF, chúng ta cần tìm hiểu từ những kiến thức cơ bản nhất về định nghĩa và nguyên lý hoạt động. Phần này sẽ cung cấp cái nhìn tổng quát trước khi đi vào chi tiết từng khía cạnh.

Xy lanh DSBF là gì

Xy lanh DSBF là một loại xy lanh khí nén tiêu chuẩn hàng đầu từ nhà sản xuất Festo. Thiết bị khí nén này được thiết kế và sản xuất tuân thủ chặt chẽ tiêu chuẩn quốc tế ISO 15552, đảm bảo kích thước lắp đặt tiêu chuẩn và khả năng tương thích/thay thế với các sản phẩm cùng tiêu chuẩn khác. Là thành phần cốt lõi trong tự động hóa công nghiệp, Xy lanh DSBF nổi bật với độ bền vượt trội, hiệu suất hoạt động tin cậy và sự linh hoạt cao, được ứng dụng rộng rãi cho các tác vụ đẩy, kéo, kẹp, định vị.

Nguyên lý hoạt động của Xy Lanh DSBF tác động kép: hiệu quả và linh hoạt

Xy lanh DSBF của Festo chủ yếu hoạt động theo nguyên lý tác động kép (double-acting). Điều này nghĩa là xy lanh sử dụng khí nén để điều khiển piston di chuyển theo cả hai chiều: đẩy ra và kéo về. Nguyên lý này mang lại khả năng kiểm soát chuyển động hoàn toàn và sự linh hoạt cao cho nhiều ứng dụng, khác với xy lanh tác động đơn chỉ dùng khí nén cho một chiều.

• Đẩy ra (Extension Stroke): Khí nén được cấp vào cổng phía sau xy lanh, tạo áp lực đẩy piston di chuyển ra ngoài. Khí ở khoang phía trước được xả ra.
• Kéo về (Retraction Stroke): Để kéo piston về, khí nén được cấp vào cổng phía trước xy lanh, tạo áp lực kéo piston di chuyển vào. Khí ở khoang phía sau được xả ra. Lực kéo thường nhỏ hơn lực đẩy do ty piston chiếm diện tích.

Nguyên lý tác động kép cho phép kiểm soát chính xác chuyển động tải hai chiều và thực hiện đa dạng các tác vụ tự động hóa. Đây là lý do xy lanh DSBF tác động kép là thành phần thiết yếu và phổ biến trong công nghiệp.

Thông số kỹ thuật chi tiết của Xy Lanh DSBF

Hiểu rõ các thông số kỹ thuật là nền tảng vững chắc để lựa chọn và vận hành xy lanh DSBF một cách hiệu quả và chính xác. Phần này sẽ đi sâu vào các con số và ý nghĩa đằng sau chúng, giúp bạn đưa ra quyết định lựa chọn xy lanh phù hợp nhất với yêu cầu ứng dụng cụ thể của mình.

Việc nắm vững các thông số kỹ thuật là bước đầu tiên và quan trọng nhất khi lựa chọn xy lanh khí nén. Dưới đây là bảng tổng hợp các thông số chính của dòng xy lanh DSBF, dựa trên thông tin từ catalogue chính thức của Festo. Đây là nguồn thông tin đáng tin cậy nhất để bạn tham khảo. Lưu ý rằng các giá trị cụ thể có thể thay đổi tùy thuộc vào model, đường kính piston, hành trình và các tùy chọn cấu hình chi tiết.

Thông số kỹ thuật	Mô tả	Dải giá trị điển hình
Đường kính Piston (Bore Ø)	Đường kính trong của thân xy lanh, quyết định lực tạo ra. Kích thước tiêu chuẩn theo ISO 15552.	32, 40, 50, 63, 80, 100, 125, 160, 200 mm
Hành trình (Stroke)	Quãng đường di chuyển tối đa của ty piston từ vị trí rút về hết đến vị trí đẩy ra hết.	Các giá trị tiêu chuẩn phổ biến: 10, 25, 50, 80, 100, 125, 160, 200, 250, 300, 320, 400, 500 mm… và có thể lên đến vài nghìn mm với các model đặc biệt hoặc tùy chọn.
Kiểu tác động (Operation)	Cách xy lanh hoạt động dựa trên việc cấp khí nén.	Double-acting (Tác động kép) là cấu hình tiêu chuẩn và phổ biến nhất trên dòng DSBF.
Loại giảm chấn (Cushioning)	Cơ chế hãm tốc độ piston ở cuối hành trình để giảm va đập.	P (đàn hồi), PPV (khí nén điều chỉnh), PPS (khí nén tự điều chỉnh).
Áp suất hoạt động (Operating pressure)	Dải áp suất khí nén mà xy lanh hoạt động hiệu quả và an toàn nhất.	Min: 0.1 MPa (1 bar) ; Max: 1 MPa (10 bar). Dải áp suất tiêu chuẩn.
Nhiệt độ môi trường (Ambient temperature)	Dải nhiệt độ môi trường xung quanh cho phép xy lanh hoạt động mà không ảnh hưởng đến vật liệu làm kín và các bộ phận khác.	-20°C … +80°C (Tiêu chuẩn với gioăng NBR); Có tùy chọn cho dải nhiệt độ khác (ví dụ: -40°C … +120°C với gioăng FKM và vật liệu đặc biệt).
Vật liệu Thân (Barrel material)	Vật liệu chính chế tạo thân xy lanh.	Nhôm định hình Anod hóa cứng (Tiêu chuẩn), Thép không gỉ (Inox) hoặc Nhôm phủ Epoxy (cho biến thể DSBF-C).
Vật liệu Ty Piston (Piston rod material)	Vật liệu chế tạo ty piston.	Thép cường độ cao mạ crom cứng (Tiêu chuẩn), Thép không gỉ (Inox – Tùy chọn S2).
Vật liệu Vòng làm kín (Seal material)	Vật liệu chế tạo gioăng phớt làm kín cho piston và ty piston.	PUR, NBR (Tiêu chuẩn), FKM (Viton) (Tùy chọn cho nhiệt độ cao, hóa chất).
Chất lượng khí nén (Compressed air quality)	Yêu cầu về độ sạch (hạt rắn), độ khô (nước), hàm lượng dầu của khí nén cấp vào để đảm bảo hoạt động ổn định và tuổi thọ.	Theo ISO 8573-1:2010, thường là Class 7:4:4 (Tiêu chuẩn); Khuyến nghị Class 6:4:4 hoặc cao hơn cho hiệu suất và tuổi thọ tối ưu.
Kiểu lắp đặt (Mounting type)	Các dạng gá lắp tiêu chuẩn theo ISO 15552 để gắn xy lanh lên máy hoặc kết nối với tải.	Mặt bích (Flange), Gá chân (Foot mounting), Khớp cầu (Swivel eye), Ngõng quay (Trunnion)… và các phụ kiện liên quan như đai ốc ty piston, khớp nối.
Tích hợp cảm biến (Position sensing)	Khả năng gắn cảm biến để phát hiện vị trí của piston dọc theo hành trình.	Có (khi piston có nam châm – tùy chọn “A”). Các loại cảm biến phù hợp: Cảm biến tiệm cận từ loại Reed switch hoặc Solid state (ví dụ: SMT, SME series của Festo).
Tiêu chuẩn áp dụng (Standards)	Các tiêu chuẩn thiết kế, kích thước, chất lượng mà xy lanh tuân thủ.	ISO 15552 (Tiêu chuẩn kích thước và khả năng thay thế, trước đây là ISO 6431, VDMA 24562, NF E 49-003-1), ISO 8573-1:2010 (Tiêu chuẩn chất lượng khí nén).

Bảng tra cứu mã đặt hàng Xy Lanh Festo dòng DSBF

Bảng thông tin dưới đây bao gồm các mã sản phẩm (Part No.) và kiểu loại (Type) cho các xy lanh Festo dòng DSBF với các thông số chính:

Piston Ø [mm]	Stroke [mm]	PART NO.	TYPE
32 mm	25	1773752	DSBF-C-32-25-PPVA-N3-R
32 mm	40	1773753	DSBF-C-32-40-PPVA-N3-R
32 mm	50	1773754	DSBF-C-32-50-PPVA-N3-R
32 mm	80	1773755	DSBF-C-32-80-PPVA-N3-R
32 mm	100	1773756	DSBF-C-32-100-PPVA-N3-R
32 mm	125	1773757	DSBF-C-32-125-PPVA-N3-R
32 mm	160	1773758	DSBF-C-32-160-PPVA-N3-R
32 mm	200	1773759	DSBF-C-32-200-PPVA-N3-R
32 mm	250	1773760	DSBF-C-32-250-PPVA-N3-R
32 mm	320	1773761	DSBF-C-32-320-PPVA-N3-R
32 mm	400	1773762	DSBF-C-32-400-PPVA-N3-R
32 mm	500	1773763	DSBF-C-32-500-PPVA-N3-R
40 mm	25	1774259	DSBF-C-40-25-PPVA-N3-R
40 mm	40	1774260	DSBF-C-40-40-PPVA-N3-R
40 mm	50	1774261	DSBF-C-40-50-PPVA-N3-R
40 mm	80	1774262	DSBF-C-40-80-PPVA-N3-R
40 mm	100	1774263	DSBF-C-40-100-PPVA-N3-R
40 mm	125	1774264	DSBF-C-40-125-PPVA-N3-R
40 mm	160	1774265	DSBF-C-40-160-PPVA-N3-R
40 mm	200	1774266	DSBF-C-40-200-PPVA-N3-R
40 mm	250	1774267	DSBF-C-40-250-PPVA-N3-R
40 mm	320	1774268	DSBF-C-40-320-PPVA-N3-R
40 mm	400	1774269	DSBF-C-40-400-PPVA-N3-R
40 mm	500	1774270	DSBF-C-40-500-PPVA-N3-R
50 mm	25	1775258	DSBF-C-50-25-PPVA-N3-R
50 mm	40	1775259	DSBF-C-50-40-PPVA-N3-R
50 mm	50	1775260	DSBF-C-50-50-PPVA-N3-R
50 mm	80	1775261	DSBF-C-50-80-PPVA-N3-R
50 mm	100	1775262	DSBF-C-50-100-PPVA-N3-R
50 mm	125	1775263	DSBF-C-50-125-PPVA-N3-R
50 mm	160	1775264	DSBF-C-50-160-PPVA-N3-R
50 mm	200	1775265	DSBF-C-50-200-PPVA-N3-R
50 mm	250	1775266	DSBF-C-50-250-PPVA-N3-R
50 mm	320	1775267	DSBF-C-50-320-PPVA-N3-R
50 mm	400	1775268	DSBF-C-50-400-PPVA-N3-R
50 mm	500	1775269	DSBF-C-50-500-PPVA-N3-R
63 mm	25	1776043	DSBF-C-63-25-PPVA-N3-R
63 mm	40	1776044	DSBF-C-63-40-PPVA-N3-R
63 mm	50	1776045	DSBF-C-63-50-PPVA-N3-R
63 mm	80	1776046	DSBF-C-63-80-PPVA-N3-R
63 mm	100	1776047	DSBF-C-63-100-PPVA-N3-R
63 mm	125	1776048	DSBF-C-63-125-PPVA-N3-R
63 mm	160	1776049	DSBF-C-63-160-PPVA-N3-R
63 mm	200	1776050	DSBF-C-63-200-PPVA-N3-R
63 mm	250	1776051	DSBF-C-63-250-PPVA-N3-R
63 mm	320	1776052	DSBF-C-63-320-PPVA-N3-R
63 mm	400	1776053	DSBF-C-63-400-PPVA-N3-R
63 mm	500	1776054	DSBF-C-63-500-PPVA-N3-R
80 mm	25	1778429	DSBF-C-80-25-PPVA-N3-R
80 mm	40	1778430	DSBF-C-80-40-PPVA-N3-R
80 mm	50	1778431	DSBF-C-80-50-PPVA-N3-R
80 mm	80	1778432	DSBF-C-80-80-PPVA-N3-R
80 mm	100	1778433	DSBF-C-80-100-PPVA-N3-R
80 mm	125	1778434	DSBF-C-80-125-PPVA-N3-R
80 mm	160	1778435	DSBF-C-80-160-PPVA-N3-R
80 mm	200	1778436	DSBF-C-80-200-PPVA-N3-R
80 mm	250	1778437	DSBF-C-80-250-PPVA-N3-R
80 mm	320	1778438	DSBF-C-80-320-PPVA-N3-R
80 mm	400	1778439	DSBF-C-80-400-PPVA-N3-R
80 mm	500	1778440	DSBF-C-80-500-PPVA-N3-R
100 mm	25	1782253	DSBF-C-100-25-PPVA-N3-R
100 mm	40	1782254	DSBF-C-100-40-PPVA-N3-R
100 mm	50	1782255	DSBF-C-100-50-PPVA-N3-R
100 mm	80	1782256	DSBF-C-100-80-PPVA-N3-R
100 mm	100	1782257	DSBF-C-100-100-PPVA-N3-R
100 mm	125	1782258	DSBF-C-100-125-PPVA-N3-R
100 mm	160	1782259	DSBF-C-100-160-PPVA-N3-R
100 mm	200	1782260	DSBF-C-100-200-PPVA-N3-R
100 mm	250	1782261	DSBF-C-100-250-PPVA-N3-R
100 mm	320	1782262	DSBF-C-100-320-PPVA-N3-R
100 mm	400	1782263	DSBF-C-100-400-PPVA-N3-R
100 mm	500	1782264	DSBF-C-100-500-PPVA-N3-R
125 mm	25	1785012	DSBF-C-125-25-PPVA-N3-R
125 mm	40	1785013	DSBF-C-125-40-PPVA-N3-R
125 mm	50	1785014	DSBF-C-125-50-PPVA-N3-R
125 mm	80	1785015	DSBF-C-125-80-PPVA-N3-R
125 mm	100	1785016	DSBF-C-125-100-PPVA-N3-R
125 mm	125	1785017	DSBF-C-125-125-PPVA-N3-R
125 mm	160	1785018	DSBF-C-125-160-PPVA-N3-R
125 mm	200	1785019	DSBF-C-125-200-PPVA-N3-R
125 mm	250	1785020	DSBF-C-125-250-PPVA-N3-R
125 mm	320	1785021	DSBF-C-125-320-PPVA-N3-R
125 mm	400	1785022	DSBF-C-125-400-PPVA-N3-R
125 mm	500	1785023	DSBF-C-125-500-PPVA-N3-R
32 mm	1…2800	1772262	DSBF-C-32-…-PPVA-N3-R
40 mm	1…2800	1774182	DSBF-C-40-…-PPVA-N3-R
50 mm	1…2800	1774418	DSBF-C-50-…-PPVA-N3-R
63 mm	1…2800	1775324	DSBF-C-63-…-PPVA-N3-R
80 mm	1…2800	1778184	DSBF-C-80-…-PPVA-N3-R
100 mm	1…2800	1781598	DSBF-C-100-…-PPVA-N3-R
125 mm	1…2800	1784637	DSBF-C-125-…-PPVA-N3-R

Xem thêm: Xy lanh CRDNG

So sánh Xy Lanh DSBF với các dòng xy lanh khác cùng tiêu chuẩn ISO 15552

Nhiều nhà sản xuất lớn trên thế giới cùng sản xuất xy lanh tuân thủ tiêu chuẩn ISO 15552. Bên cạnh Festo DSBF, các dòng xy lanh như SMC SI (hoặc CQ2 Compact theo ISO 21287 – lưu ý tiêu chuẩn khác), Airtac SI, hay các dòng khác từ Parker, Bosch Rexroth, Camozzi… đều là những đối thủ cạnh tranh. Tuy nhiên, Festo DSBF vẫn có những điểm nổi bật riêng nhờ sự kết hợp của công nghệ, chất lượng và dải tùy chọn.

Dưới đây là so sánh dựa trên các tiêu chí quan trọng:

Tiêu chí	Festo DSBF	SMC SI (ISO 15552) / CQ2 (ISO 21287)	Airtac SI (ISO 15552)
Tiêu chuẩn Tuân thủ	ISO 15552 (Chủ yếu)	ISO 15552 (SI), ISO 21287 (CQ2)	ISO 15552
Công nghệ Giảm chấn	P, PPV, PPS (Tự điều chỉnh)	P, PPV (Chủ yếu)	P, PPV (Chủ yếu)
Tùy chọn Vật liệu	Rất đa dạng (inox ty, inox thân-Clean Design, FKM)	Đa dạng (inox ty, một số tùy chọn khác)	Tương đối đa dạng
Thiết kế Đặc biệt	Clean Design (DSBF-C), Chống xoay (S6)	Compact (CQ2), Chống xoay (SY Series)	Chống xoay (SI Series)
Độ chính xác chế tạo	Rất cao, đồng đều	Cao	Tốt
Tuổi thọ ước tính	Cao và ổn định	Cao	Tốt
Khả năng tùy biến	Rất linh hoạt với nhiều tùy chọn đặc thù	Linh hoạt	Tương đối linh hoạt
Hệ sinh thái Phụ kiện	Rất rộng và đồng bộ	Rộng	Tương đối rộng
Hỗ trợ kỹ thuật VN	Mạng lưới rộng, chuyên sâu, kinh nghiệm thực tế	Mạnh, phổ biến	Tương đối phổ biến
Giá thành tương đối	Cao	Trung bình – Cao (SMC SI), Trung bình (SMC CQ2)	Cạnh tranh (Thường ở mức Trung bình – Thấp hơn)
Điểm nổi bật chính	Giảm chấn PPS tự điều chỉnh, Clean Design, Độ bền cao, Hỗ trợ kỹ thuật tốt.	Dải sản phẩm rộng, thiết kế Compact (CQ2)	Giá cạnh tranh, tính phổ biến tại thị trường VN.

Nhận xét:

• Festo DSBF nổi bật nhờ công nghệ giảm chấn PPS tự điều chỉnh, mang lại hiệu suất tối ưu mà không cần cài đặt – đây là một lợi thế cạnh tranh lớn, đặc biệt trong các ứng dụng đòi hỏi tự động hóa cao và linh hoạt.
• Festo cung cấp dải tùy chọn vật liệu và thiết kế đặc biệt rất phong phú, đặc biệt là dòng Clean Design (DSBF-C) đáp ứng các yêu cầu đặc thù của ngành thực phẩm, dược phẩm mà không phải hãng nào cũng có sẵn.
• Độ chính xác chế tạo và quy trình kiểm soát chất lượng nghiêm ngặt của Festo được đánh giá rất cao, góp phần vào tuổi thọ và độ tin cậy vượt trội của sản phẩm DSBF.
• Trong khi các hãng khác như SMC hay Airtac cũng sản xuất xy lanh ISO 15552 chất lượng tốt và có giá thành cạnh tranh hơn ở một số phân khúc, Festo DSBF thường được lựa chọn cho các ứng dụng quan trọng, yêu cầu hiệu suất cao nhất, độ bền tuyệt đối, môi trường làm việc đặc thù, hoặc khi cần sự hỗ trợ kỹ thuật chuyên sâu từ nhà sản xuất.

Việc lựa chọn giữa DSBF và xy lanh từ hãng khác hay dòng khác của Festo cuối cùng phụ thuộc vào các yếu tố: yêu cầu kỹ thuật cụ thể của ứng dụng (lực, hành trình, tốc độ, môi trường, tần suất…), ngân sách đầu tư, mức độ quan trọng của sự tin cậy và tuổi thọ, và dịch vụ hỗ trợ từ nhà cung cấp tại Việt Nam.

Khi nào nên chọn DSBF thay vì Xy Lanh Nhỏ Gọn (Compact) hoặc Xy Lanh Không Ty (Rodless)?

Xy lanh khí nén có rất nhiều dạng khác nhau (tiêu chuẩn, nhỏ gọn, không ty, trượt, quay…), mỗi loại được thiết kế để tối ưu cho những điều kiện và yêu cầu ứng dụng riêng biệt. Việc lựa chọn sai loại xy lanh có thể dẫn đến hiệu quả kém, tốn kém chi phí, hoặc thậm chí là hỏng hóc. Khi nào thì DSBF là lựa chọn phù hợp hơn so với xy lanh nhỏ gọn (Compact) hoặc xy lanh không ty (Rodless)?

Xy Lanh DSBF vs Xy Lanh Nhỏ gọn (Compact Cylinders – Ví dụ: Festo ADN, ADVUL):

Đặc điểm Xy lanh nhỏ gọn (Compact) Festo: Đặc trưng bởi chiều dài tổng thể rất ngắn so với hành trình, do không có nắp đáy và piston/ty piston được thiết kế lồng vào nhau. Thường tuân thủ tiêu chuẩn ISO 21287 (là tiêu chuẩn cho xy lanh compact, khác với ISO 15552).

Khi nào chọn DSBF thay vì Compact:

• Khi cần hành trình dài: Xy lanh Compact thường chỉ có hành trình ngắn (dưới 100mm là phổ biến, rất ít model có hành trình dài). DSBF có thể đạt hành trình rất dài (vài trăm đến vài nghìn mm), đáp ứng các ứng dụng cần di chuyển khoảng cách lớn.
• Khi cần lực lớn: Với cùng đường kính piston, xy lanh Compact thường tạo ra lực thấp hơn do áp suất tác dụng trên diện tích piston có thể bị ảnh hưởng bởi thiết kế nhỏ gọn. DSBF, với cấu trúc tiêu chuẩn ISO 15552, cung cấp dải lực lớn hơn và hiệu quả hơn cho các tác vụ cần lực mạnh.
• Khi cần giảm chấn hiệu quả (PPV, PPS): Giảm chấn trên xy lanh Compact thường chỉ là loại đàn hồi (P). DSBF có các tùy chọn PPV và PPS mang lại hiệu quả giảm chấn vượt trội cho các ứng dụng tốc độ cao và tải nặng, giúp dừng êm ái.
• Khi cần các tùy chọn vật liệu đặc biệt: DSBF có nhiều tùy chọn về vật liệu ty piston, vòng làm kín, và đặc biệt là biến thể Clean Design (DSBF-C) hơn so với hầu hết các dòng Compact.

Khi nào chọn Compact thay vì DSBF:

• Khi không gian lắp đặt cực kỳ hạn chế theo chiều dài: Đây là ưu điểm lớn nhất của xy lanh Compact. Nếu không gian theo chiều dài là ưu tiên số 1, Compact là lựa chọn không thể thay thế.
• Ứng dụng chỉ cần hành trình ngắn và lực không quá lớn: Các tác vụ kẹp, đẩy nhẹ, giới hạn hành trình trong không gian hẹp.

Xy Lanh DSBF vs Xy Lanh Không ty (Rodless Cylinders – Ví dụ: Festo DGC, DGRF):

Đặc điểm Xy lanh không ty (Rodless) Festo: Không có ty piston nhô ra ngoài. Chuyển động được truyền ra ngoài thông qua một “bàn trượt” hoặc “cỗ xe” gắn trên thân xy lanh bằng cơ cấu khớp nối từ (magnetic coupling) hoặc khe làm kín (slotted cylinder). Hành trình có thể rất dài.

Khi nào chọn DSBF thay vì Rodless:

• Khi cần độ cứng vững cao cho tải trọng uốn/lệch tâm mà không dùng dẫn hướng ngoài: Mặc dù xy lanh không ty có thể có hệ thống dẫn hướng tích hợp, bản thân cấu trúc của xy lanh DSBF với ty piston chắc chắn và các kiểu gá lắp tiêu chuẩn thường mang lại độ cứng vững tốt hơn cho tải trọng uốn/lệch tâm trực tiếp tác dụng lên ty piston so với việc truyền lực qua bàn trượt của xy lanh không ty (đặc biệt nếu bàn trượt không có dẫn hướng hỗ trợ).
• Khi cần chi phí đầu tư thấp hơn: Xy lanh không ty thường có chi phí đầu tư ban đầu cao hơn đáng kể so với xy lanh có ty piston cùng hành trình và lực do cấu trúc phức tạp hơn.
• Khi không gian cho phép ty piston di chuyển: Nếu có đủ không gian trống cho ty piston thụt ra thụt vào, DSBF là giải pháp kinh tế và kỹ thuật đơn giản hơn.
• Ứng dụng chỉ cần một điểm lực duy nhất: DSBF cung cấp lực tại một điểm duy nhất (đầu ty piston). Xy lanh không ty cung cấp lực phân bố dọc theo chiều dài của bàn trượt.

Khi nào chọn Rodless thay vì DSBF:

• Khi cần hành trình cực kỳ dài (vài mét): Xy lanh không ty là lựa chọn số 1 và hiệu quả nhất cho các hành trình siêu dài do không có vấn đề về võng/uốn ty piston như xy lanh có ty hành trình dài.
• Khi không gian lắp đặt theo chiều dài bị hạn chế (chiều dài tổng thể của xy lanh rất quan trọng): Xy lanh không ty có chiều dài tổng thể chỉ nhỉnh hơn hành trình một chút (thêm chiều dài hai nắp), rất phù hợp khi không gian theo chiều dài bị bó hẹp và hành trình lại dài.
• Khi cần truyền động tải trọng lớn hoặc phân bố dọc theo chiều dài và chịu momen xoắn: Bàn trượt của xy lanh không ty có thể chịu tải trọng lớn và momen xoắn tốt hơn ty piston đơn của DSBF, đặc biệt khi kết hợp với hệ thống dẫn hướng tích hợp chắc chắn.

Xy lanh DSBF là giải pháp “tiêu chuẩn vàng” và linh hoạt nhất cho hầu hết các ứng dụng khí nén cần hành trình trung bình đến dài, lực từ nhỏ đến lớn, và yêu cầu độ tin cậy, bền bỉ, hiệu quả giảm chấn tốt trong môi trường công nghiệp đa dạng, với một chi phí hợp lý hơn so với xy lanh không ty cho cùng hành trình và lực.

Lựa chọn đúng loại xy lanh phù hợp với yêu cầu kỹ thuật cụ thể của ứng dụng là chìa khóa để đạt hiệu quả cao nhất và tiết kiệm chi phí trong dài hạn.

Tìm hiểu thêm: Xy lanh DSBG

Giải đáp thắc mắc thường gặp về Xy Lanh DSBF (FAQ)

Trong quá trình tư vấn và hỗ trợ khách hàng, đặc biệt là các kỹ sư và nhà quản lý tại Việt Nam, tôi thường nhận được nhiều câu hỏi về dòng xy lanh DSBF Festo. Dưới đây là tổng hợp các câu hỏi thường gặp nhất và câu trả lời chi tiết, rõ ràng dựa trên kiến thức chuyên môn, thông tin chính thức từ Festo và kinh nghiệm thực tế ứng dụng sản phẩm này.

Xy lanh DSBF có các biến thể nào cho môi trường đặc biệt (nhiệt độ, hóa chất, vệ sinh) không?

Trả lời: Có. Festo cung cấp nhiều tùy chọn vật liệu và thiết kế đặc biệt cho dòng DSBF để đáp ứng nhu cầu hoạt động trong các môi trường khắc nghiệt hoặc có yêu cầu đặc thù:

• Môi trường hóa chất hoặc độ ẩm cao: Có tùy chọn ty piston bằng thép không gỉ (Stainless steel – Tùy chọn S2) để chống ăn mòn tốt hơn so với ty piston mạ crom tiêu chuẩn.
• Nhiệt độ cao hoặc thấp: Có tùy chọn vòng làm kín bằng vật liệu FKM (Viton) cho dải nhiệt độ hoạt động rộng hơn đáng kể so với gioăng NBR tiêu chuẩn. Cần kiểm tra dải nhiệt độ cụ thể trong catalogue cho từng tùy chọn.
• Môi trường yêu cầu vệ sinh nghiêm ngặt (Thực phẩm, Dược phẩm): Dòng DSBF-C (Clean Design) được thiết kế đặc biệt với vật liệu (thân và ty piston bằng thép không gỉ hoặc nhôm phủ epoxy chuyên dụng), bề mặt nhẵn, cấu trúc giảm thiểu bẫy bẩn, và khả năng chống chịu hóa chất tẩy rửa mạnh. Đây là lựa chọn lý tưởng và được khuyên dùng cho các ngành này.

Tuổi thọ trung bình của xy lanh DSBF trong điều kiện hoạt động tiêu chuẩn là bao lâu?

Trả lời: Tuổi thọ của xy lanh khí nén nói chung và DSBF nói riêng rất khó đưa ra một con số chính xác tuyệt đối tính theo thời gian (năm) vì nó phụ thuộc chủ yếu vào số chu kỳ hoạt động (mil. cycles) và các điều kiện vận hành thực tế.

Tuy nhiên, trong điều kiện hoạt động tiêu chuẩn được Festo khuyến cáo (áp suất, tải, tốc độ trong dải cho phép; khí nén sạch, khô, đạt tiêu chuẩn ISO 8573-1:2010 Class 7:4:4 hoặc tốt hơn; lắp đặt đồng trục và bảo dưỡng định kỳ), xy lanh DSBF Festo được thiết kế và kiểm nghiệm để đạt tuổi thọ rất cao, thường tính bằng nhiều triệu, thậm chí chục triệu chu kỳ làm việc.

Ví dụ: một xy lanh hoạt động 10 chu kỳ/phút (600 chu kỳ/giờ) sẽ đạt 5 triệu chu kỳ sau khoảng 8333 giờ (~1 năm làm việc 3 ca). Việc sử dụng giảm chấn PPV được điều chỉnh đúng hoặc PPS tự điều chỉnh, cùng với chất lượng khí nén tốt nhất có thể, sẽ kéo dài tuổi thọ đáng kể.

Điểm khác biệt cốt lõi giữa DSBF và DSBC?

Trả lời: Cả DSBF và DSBC đều là các dòng xy lanh tiêu chuẩn của Festo tuân thủ ISO 15552, do đó chúng có kích thước lắp đặt tương đồng và có thể thay thế cho nhau về mặt cơ khí (nếu cùng đường kính, hành trình, kiểu gá lắp). Tuy nhiên, điểm khác biệt cốt lõi nằm ở công nghệ và các tùy chọn tích hợp:

• DSBF là dòng mới hơn, được Festo phát triển để tích hợp các công nghệ tiên tiến hơn, đặc biệt là công nghệ giảm chấn tự điều chỉnh PPS. DSBF cũng có dải tùy chọn vật liệu và thiết kế đặc biệt rộng hơn, bao gồm cả biến thể Clean Design (DSBF-C) cho môi trường khắc nghiệt.
• DSBC là dòng xy lanh tiêu chuẩn ra đời trước, rất phổ biến, đáng tin cậy và có tính kinh tế cao. Tuy nhiên, DSBC thường chỉ có các tùy chọn giảm chấn P và PPV (không có PPS tự điều chỉnh) và dải tùy chọn vật liệu không đa dạng bằng DSBF (không có biến thể Clean Design tương đương). Nói cách khác, DSBF thường được coi là dòng “cao cấp” hơn một chút trong phân khúc tiêu chuẩn ISO 15552 của Festo, mang lại hiệu suất cao hơn, nhiều tùy chọn hơn cho các ứng dụng đặc thù, đặc biệt là về công nghệ giảm chấn.

Xem thêm chi tiết về xy lanh DSBC

Chất lượng khí nén ảnh hưởng đến xy lanh DSBF như thế nào?

Trả lời: Chất lượng khí nén là yếu tố CỰC KỲ quan trọng và có tác động mạnh mẽ nhất đến tuổi thọ và hiệu suất của xy lanh DSBF.

• Hạt rắn (bụi bẩn): Gây mài mòn vòng làm kín và bề mặt bên trong xy lanh, làm tăng ma sát và rò rỉ khí.
• Nước (độ ẩm cao): Gây gỉ sét các bộ phận kim loại bên trong (nếu không phải inox), làm hỏng vòng làm kín (đặc biệt gioăng NBR), gây đóng băng ở nhiệt độ thấp, và cuốn trôi lớp bôi trơn (nếu có).
• Dầu: Nếu vượt quá hàm lượng cho phép hoặc là loại dầu không tương thích, dầu có thể làm trương nở hoặc phân hủy vật liệu làm kín, gây rò rỉ và hỏng gioăng phớt.Khí nén không đạt tiêu chuẩn ISO 8573-1:2010 sẽ làm giảm tuổi thọ của xy lanh DSBF nhanh chóng hơn rất nhiều lần so với tuổi thọ thiết kế. Việc đảm bảo khí nén sạch, khô (đạt ít nhất Class 7:4:4, khuyến nghị 6:4:4) là điều kiện tiên quyết để DSBF hoạt động bền bỉ.

Trong bối cảnh ngành công nghiệp Việt Nam đang ngày càng đẩy mạnh tự động hóa và số hóa để nâng cao năng lực cạnh tranh trên thị trường quốc tế, việc đầu tư vào các thiết bị chất lượng cao, đáng tin cậy và có hiệu suất ổn định như xy lanh DSBF Festo, cùng với sự hỗ trợ kỹ thuật chuyên nghiệp từ nhà cung cấp uy tín, là một quyết định chiến lược và thông minh.

Nếu bạn có bất kỳ câu hỏi nào thêm, cần tư vấn chuyên sâu hơn cho ứng dụng cụ thể của mình, hoặc muốn tìm hiểu chi tiết về các tùy chọn và phụ kiện của dòng DSBF, đừng ngần ngại liên hệ với đội ngũ chuyên gia của VCCTrading hotline: 0904.380.333. Chúng tôi luôn sẵn lòng lắng nghe, phân tích nhu cầu của bạn và đồng hành cùng bạn tìm kiếm giải pháp khí nén tối ưu nhất, mang lại thành công cho dự án của bạn.
