Xi Lanh Bị Giật? 5 Nguyên Nhân & Cách Khắc Phục (Thực Tế)

Hiện tượng xi lanh bị giật, chuyển động không ổn định là một sự cố kỹ thuật phổ biến, ảnh hưởng trực tiếp đến độ chính xác của máy móc, năng suất dây chuyền và tuổi thọ của thiết bị. Việc chẩn đoán chính xác nguyên nhân là yếu tố then chốt, đòi hỏi một quy trình kiểm tra logic để phân biệt các vấn đề.

Lỗi có thể xuất phát từ nguồn cấp (khí nén bẩn, dầu thủy lực có bọt), hệ thống van điều khiển (van tiết lưu), lỗi lắp đặt cơ khí (lệch tâm), hoặc do mòn hỏng các chi tiết bên trong xi lanh như gioăng phớt.

Lưu ý An toàn Hàng đầu Khi Kiểm tra Xi lanh Khí nén / Thủy lực

An toàn là tuyệt đối. Trước khi thực hiện bất kỳ bước kiểm tra nào, hãy đảm bảo bạn tuân thủ các quy tắc sau để bảo vệ bản thân và thiết bị:

• Ngắt nguồn cấp: Luôn ngắt mọi nguồn năng lượng (khí nén, điện điều khiển, bơm thủy lực) kết nối đến khu vực xi lanh.

• Xả áp suất tồn dư: Đảm bảo toàn bộ áp suất (khí hoặc dầu) trong xi lanh và đường ống đã được xả về 0. Đây là bước bắt buộc để tránh tai nạn do áp suất cao.

• Sử dụng bảo hộ cá nhân (PPE): Luôn đeo kính bảo hộ và găng tay kỹ thuật phù hợp khi thao tác kiểm tra.

Phân biệt các kiểu “giật”: Triệu chứng & Nghi ngờ ban đầu

Cách xi lanh “bị giật” sẽ cho chúng ta manh mối đầu tiên về nguyên nhân. Kinh nghiệm thực tế cho thấy có 4 kiểu giật chính:

1. Giật/khựng khi bắt đầu hành trình: Xi lanh đứng im, sau đó “nhảy” một cái rồi mới bắt đầu di chuyển.

Nghi ngờ ban đầu: Ma sát tĩnh ban đầu quá cao (do thiếu bôi trơn, phớt bị trương nở) hoặc áp suất khởi động không đủ (do rò rỉ nội bộ).

2. Rung/bò ở tốc độ chậm (Stick-Slip): Khi bạn chỉnh van tiết lưu cho xi lanh chạy rất chậm, nó không trượt êm mà “bò” từng chút một (dính-trượt-dính-trượt).

Nghi ngờ ban đầu: Hiện tượng Stick-Slip (sẽ giải thích ở Bước 5), hoặc van tiết lưu điều khiển không đều ở lưu lượng thấp.

3. Giật không ổn định giữa hành trình: Xi lanh đang chạy bình thường bỗng khựng lại rồi chạy tiếp, hoặc lúc nhanh lúc chậm.

Nghi ngờ ban đầu: Nguồn cấp không ổn định (sụt áp, khí bẩn/lẫn nước), hoặc tải trọng thay đổi đột ngột.

4. Va đập mạnh ở cuối hành trình: Xi lanh chạy hết hành trình và va đập mạnh vào nắp, thay vì dừng lại êm ái.

Nghi ngờ ban đầu: Lỗi bộ phận giảm chấn (cushion) của xi lanh.

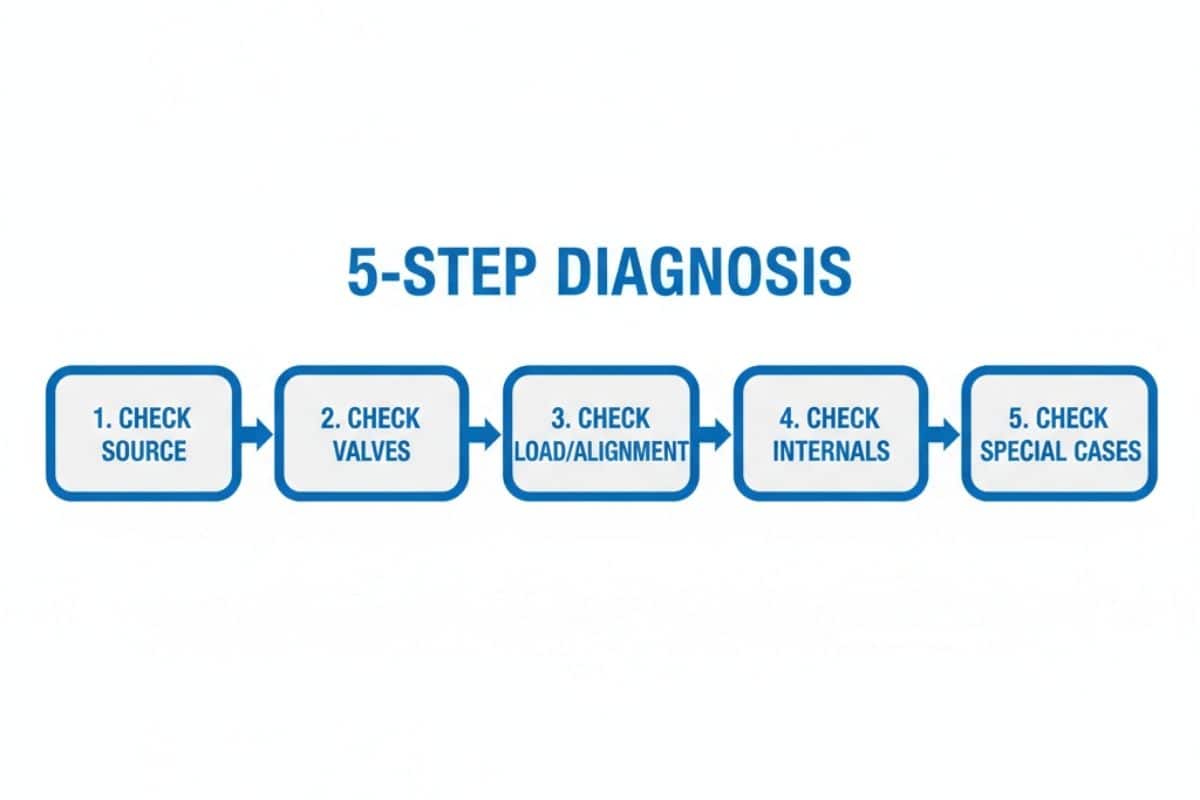

Quy trình 5 bước chẩn đoán cốt lõi

Để tránh lãng phí thời gian và công sức, hãy luôn tuân thủ “Quy tắc vàng của kỹ sư bảo trì”:

“Luôn kiểm tra 3 yếu tố bên ngoài trước khi tháo xi lanh: (1) Nguồn cấp, (2) Van điều khiển, và (3) Tải trọng/Cơ khí.”

Chỉ khi ba yếu tố này đã được xác nhận là bình thường, chúng ta mới nghi ngờ đến các lỗi bên trong xi lanh.

Bước 1: Kiểm tra Nguồn cấp (Áp suất, Chất lượng Khí/Dầu)

Đây là thủ phạm thầm lặng và phổ biến nhất. Đừng bao giờ bỏ qua bước này.

Áp suất khí/dầu:

• Kiểm tra đồng hồ áp suất ngay tại bộ lọc (FRL) hoặc trạm nguồn.
• Áp suất có đủ theo yêu cầu thiết kế không? Quan trọng hơn: Khi xi lanh bắt đầu hoạt động, áp suất có bị sụt giảm đột ngột không? Nếu áp bị sụt (do đường ống quá nhỏ, nguồn cấp yếu), xi lanh sẽ mất lực đẩy và gây giật.

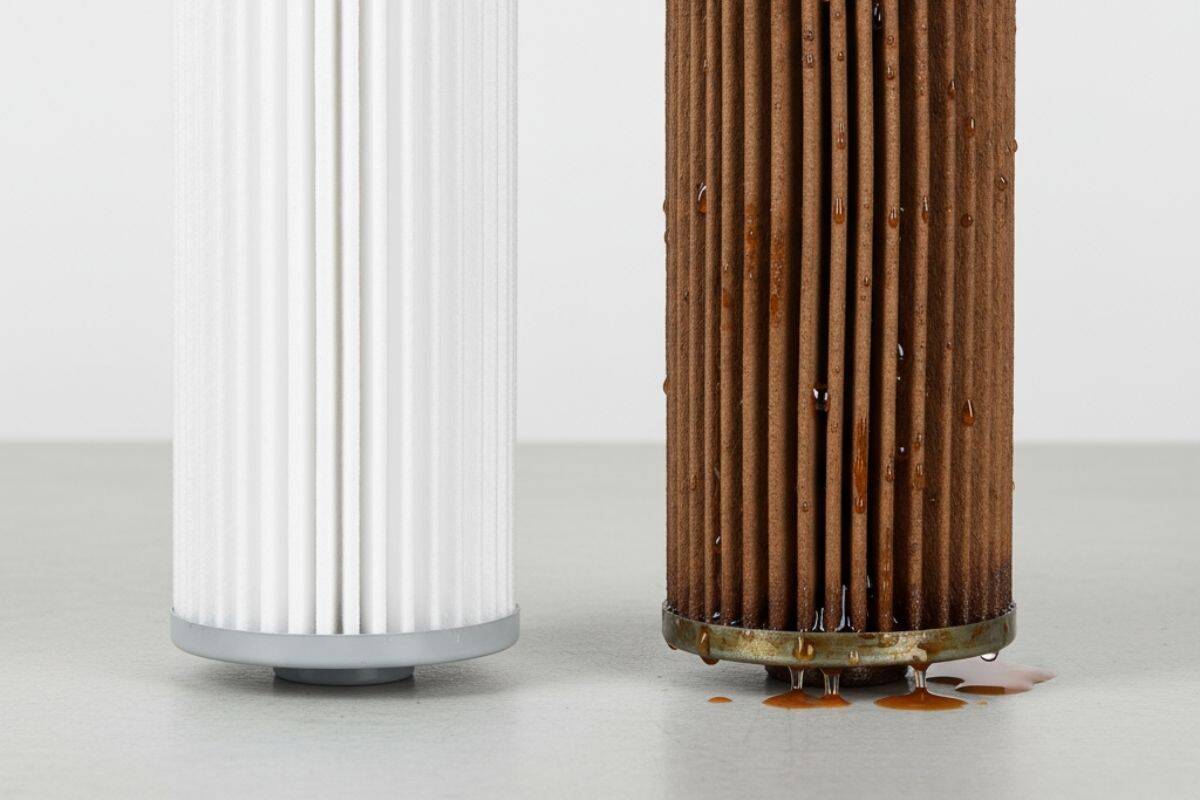

Chất lượng khí nén:

• Khí nén công nghiệp không bao giờ sạch 100%. Nó luôn lẫn hơi nước, cặn bẩn, và gỉ sét từ đường ống.
• Hành động: Mở van xả đáy (drain cock) ở bình tích áp và bộ lọc khí (Filter) của máy. Nếu thấy phun ra nhiều nước, cặn bẩn, hoặc dầu gỉ sét, thì đây chính là nguyên nhân. Cặn bẩn này sẽ đi vào van, làm kẹt van và phá hỏng gioăng phớt xi lanh.

Dầu thủy lực (Nếu là hệ thống thủy lực):

• Kiểm tra dầu qua kính thăm dầu. Nếu thấy dầu có màu trắng đục hoặc nhiều bọt khí li ti, đây là hiện tượng khí xâm nhập (aeration) hoặc xâm thực (cavitation).
• Dầu có bọt khí sẽ bị “nén” được, làm mất độ cứng vững của hệ thống. Khi áp suất thay đổi, bọt khí co giãn đột ngột, gây ra hiện tượng giật, rung và tiếng ồn.

Bước 2: Kiểm tra Hệ thống Điều khiển (Van tiết lưu & Van điện từ)

Nếu nguồn cấp đã sạch và ổn định, hãy kiểm tra các van điều khiển tốc độ và hướng.

Van tiết lưu (Flow Control Valve):

• Đây là van dùng để điều chỉnh tốc độ xi lanh (thường là vít xẻ rãnh bằng đồng hoặc nhựa, lắp trên xi lanh hoặc trên van điện từ).
• Vấn đề: Cặn bẩn từ Bước 1 có thể làm kẹt hoặc tắc nghẽn một phần cửa van, khiến lưu lượng khí/dầu đi qua không đều, gây giật.
• Mẹo: Thử chỉnh vít van tiết lưu mở lớn hơn (cho xi lanh chạy nhanh hơn). Nếu xi lanh chạy nhanh nhưng hết giật, vấn đề 90% nằm ở van tiết lưu bị bẩn (ở tiết diện chỉnh nhỏ) hoặc bạn đang chạy quá chậm gây ra Stick-Slip.

Van điện từ (Solenoid Valve):

• Van này điều khiển hướng (đi ra / đi vào).
• Kiểm tra: Nghe tiếng van hoạt động. Van có đóng/mở dứt khoát không (tiếng “tạch” rõ ràng)? Nếu van bị kẹt, khí cấp sang xi lanh sẽ chậm, yếu, gây giật khi khởi động.

Khi xi lanh giật kèm hiện tượng không hồi về hoặc không đạt hành trình, tham khảo bài Fix lỗi xi lanh không hồi về, không hết hành trình để kiểm tra van hồi, piston stop và cơ cấu giảm chấn.

Bước 3: Kiểm tra Tải trọng và Lắp đặt Cơ khí

Một lỗi cơ khí bên ngoài có thể bị chẩn đoán nhầm là lỗi xi lanh.

Tải trọng (Load):

• Tải trọng mà xi lanh đang đẩy/kéo có bị kẹt, bị vướng đột ngột không?
• Tải có quá nặng so với thiết kế ban đầu của xi lanh không? Nếu quá tải, xi lanh sẽ bị “đuối” và di chuyển không ổn định.

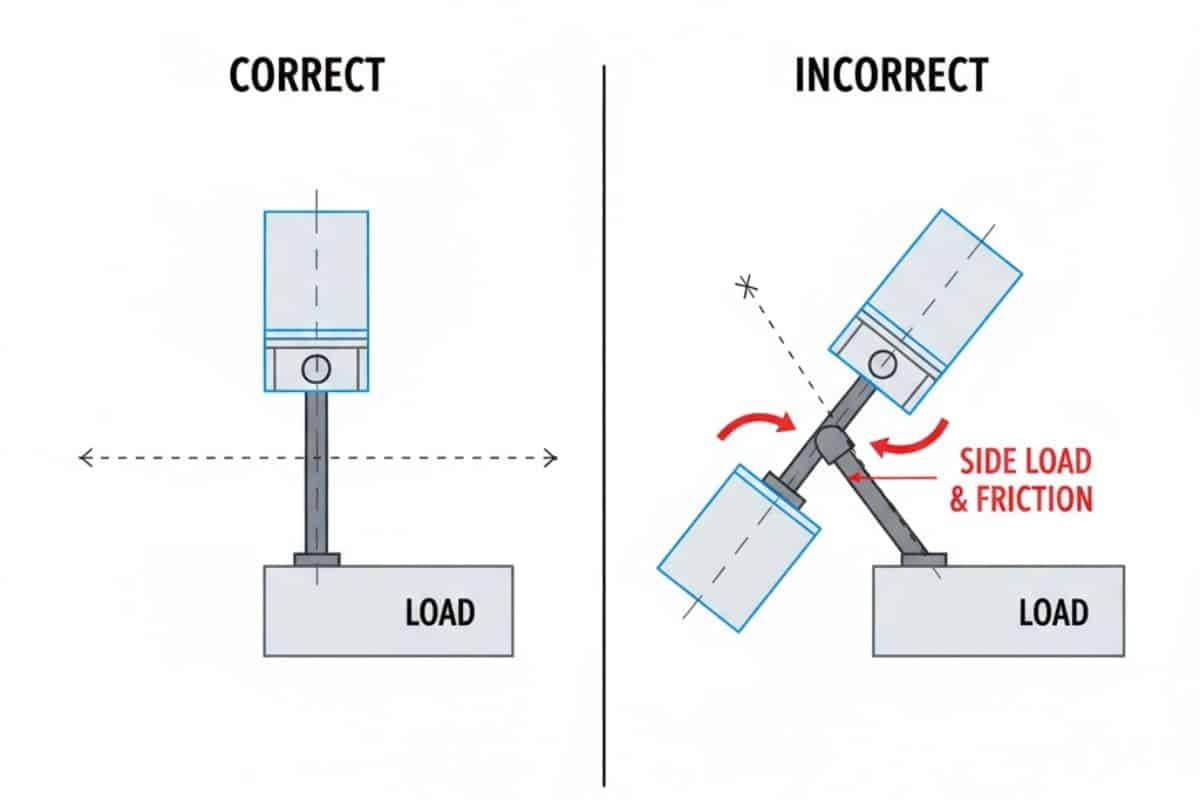

Lắp đặt (Alignment) – Lỗi hay bị bỏ qua:

• Đây là lỗi lắp đặt lệch tâm (Misalignment). Ty piston và cơ cấu chấp hành (vật cần đẩy/kéo) phải thẳng hàng tuyệt đối.
• Nếu chúng bị lệch (dù chỉ một chút), khi xi lanh di chuyển, ty piston sẽ bị uốn cong, ép và cạ mạnh vào nòng xi lanh hoặc bạc dẫn hướng. Lực ma sát tăng giảm đột ngột này sẽ gây ra hiện tượng giật, đồng thời phá hỏng phớt và bạc rất nhanh.

Bước 4: Kiểm tra Xi lanh (Rò rỉ nội bộ & Mòn)

Nếu cả 3 bước trên đều ổn, đây là lúc nghi ngờ của xi lanh có vấn đề. Nguyên nhân phổ biến nhất là rò rỉ nội bộ.

Rò rỉ nội bộ (Internal Leakage):

• Giải thích: Xảy ra khi gioăng phớt piston (seal) bị mòn, rách, hoặc lão hóa. Khí nén (hoặc dầu) từ khoang áp suất cao (khoang đẩy) bị rò rỉ qua phớt sang khoang áp suất thấp (khoang xả).
• Hậu quả là áp suất đẩy không ổn định, xi lanh bị mất lực đột ngột, gây ra hiện tượng “giật” hoặc “trôi” (drift).

Hướng dẫn kiểm tra:

Đây là cách kiểm tra rò rỉ nội bộ xi lanh khí nén (hãy đảm bảo an toàn – Bước 0):

1. Cấp khí cho xi lanh đi hết 1 hành trình (ví dụ: đi ra hết) và giữ nguyên áp suất ở cổng đó.
2. Ngắt kết nối và tháo ống khí ở cổng đối diện (cổng đi vào).
3. Lắng nghe. Nếu có một luồng khí xì ra liên tục từ cổng vừa tháo, thì 100% phớt piston đã bị hỏng và gây rò rỉ nội bộ.

Trầy xước Ty Piston / Nòng Xi lanh:

Nguyên nhân là do khí bẩn (Bước 1) hoặc lỗi lệch tâm (Bước 3) gây ra. Các hạt bẩn, hạt kim loại làm trầy xước bề mặt, gây rò rỉ và tăng ma sát, dẫn đến giật.

Bước 5: Nguyên nhân đặc biệt (Stick-Slip & Lỗi giảm chấn)

Cuối cùng, nếu xi lanh chỉ giật trong các điều kiện rất cụ thể, nó có thể là một hiện tượng kỹ thuật đặc biệt.

Hiện tượng Stick-Slip (Trượt-dính):

• Đây chính là hiện tượng “bò” (rung giật) khi xi lanh chạy ở tốc độ RẤT CHẬM. Nó xảy ra khi lực ma sát tĩnh (lực cần để bắt đầu chuyển động) lớn hơn đáng kể so với ma sát động (lực khi đang trượt).
• Khi đẩy, áp suất tăng dần -> thắng ma sát tĩnh -> xi lanh “nhảy” về phía trước -> áp suất giảm nhẹ -> xi lanh dừng lại (dính) -> áp suất lại tăng -> lại “nhảy”. Quá trình này lặp lại liên tục gây rung giật.
• Giải pháp: Kiểm tra lại bôi trơn (nếu cần), tăng tốc độ chạy tối thiểu. Nếu ứng dụng bắt buộc chạy chậm, bạn phải dùng các dòng xi lanh tốc độ thấp chuyên dụng (các hãng như SMC, Festo, Airtac đều có các dòng này với vật liệu phớt đặc biệt).

Lỗi Giảm chấn (Cushion) (Nếu bị va đập ở cuối):

• Nếu xi lanh của bạn bị va đập mạnh ở cuối hành trình (cũng là một dạng “giật”), hãy kiểm tra vít chỉnh giảm chấn (Cushion Valve).
• Hầu hết các xi lanh công nghiệp đều có 2 vít chỉnh nhỏ ở hai đầu (thường là vít lục giác). Vặn vít này vào (theo chiều kim đồng hồ) sẽ tăng khả năng giảm chấn, giúp xi lanh dừng lại êm ái hơn.

Bảng tổng kết: Chẩn đoán nhanh qua triệu chứng

Để tiện tra cứu, đây là bảng tóm tắt các nguyên nhân phổ biến nhất:

Triệu chứng (Kiểu giật)	Nguyên nhân khả dĩ (Nghi ngờ cao)	Bước kiểm tra
Giật/Rung khi chạy TỐC ĐỘ CHẬM	Hiện tượng Stick-Slip	Bước 5, Bước 2 (Van tiết lưu)
Giật/Khựng khi BẮT ĐẦU chạy	Rò rỉ nội bộ (Mòn phớt), Ma sát tĩnh cao	Bước 4 (Test rò rỉ)
Giật không ổn định GIỮA hành trình	Chất lượng khí nén (bẩn, lẫn nước), Sụt áp	Bước 1 (Kiểm tra nguồn cấp)
Giật khi TẢI NẶNG	Lỗi lệch tâm (Misalignment), Tải quá nặng	Bước 3 (Kiểm tra cơ khí)
VA ĐẬP MẠNH ở cuối hành trình	Lỗi điều chỉnh Giảm chấn (Cushion)	Bước 5 (Chỉnh vít giảm chấn)

Giải pháp triệt để: Khi nào nên sửa và khi nào nên thay mới?

Sau khi chẩn đoán, đây là lời khuyên thực tế về giải pháp:

Nên sửa (Tự làm hoặc gọi dịch vụ):

• Thay bộ gioăng phớt (seal kit): Nếu xác định lỗi do rò rỉ nội bộ (Bước 4) và nòng/ty xi lanh không bị xước. Đây là giải pháp phổ biến và tiết kiệm nhất.
• Vệ sinh / Thay thế: Vệ sinh bộ lọc, vệ sinh van tiết lưu. Thay thế nếu bộ lọc quá bẩn, thay van nếu bị kẹt nặng.

Nên gọi dịch vụ chuyên nghiệp / Thay mới:

• Ty piston bị cong / xước sâu: Cần dịch vụ chuyên nghiệp để mạ chrome cứng và gia công lại.
• Nòng xi lanh bị mòn rỗ, xước sâu: Cần doa lại nòng và sử dụng phớt quá khổ (oversize), hoặc thay mới.
• Lỗi hệ thống phức tạp: Nếu đã kiểm tra cả 5 bước mà không tìm ra lỗi, có thể vấn đề nằm ở thiết kế hệ thống.

Hiện tượng xi lanh bị giật là một sự cố kỹ thuật phức tạp, đòi hỏi quy trình kiểm tra bài bản và kinh nghiệm thực tế. Bằng cách tuân thủ 5 bước chẩn đoán một cách logic — bắt đầu từ nguồn cấp, van điều khiển, yếu tố cơ khí, cho đến các lỗi nội tại của xi lanh — kỹ thuật viên có thể tiết kiệm đáng kể thời gian, tránh thay thế sai bộ phận và sửa chữa chính xác ngay lần đầu tiên.

Việc duy trì chất lượng nguồn cấp (đặc biệt là khí nén sạch, khô) và sử dụng các linh kiện thay thế chất lượng (như gioăng phớt, van) là chìa khóa để ngăn ngừa sự cố này tái diễn, đảm bảo hệ thống vận hành ổn định. Để được tư vấn chuyên sâu về các giải pháp khí nén, lựa chọn thiết bị hoặc cung cấp linh kiện xi lanh chính hãng, hãy liên hệ với đội ngũ kỹ sư của VCCTrading để nhận được hỗ trợ kỹ thuật đáng tin cậy.
