Hướng Dẫn Đấu Nối Ống Khí và Van Điều Khiển Cho Xi Lanh Tác Động Đơn và Kép

Việc đấu nối ống khí và van điều khiển là kỹ năng kỹ thuật cốt lõi trong mọi hệ thống khí nén. Nắm vững phương pháp này quyết định trực tiếp đến sự vận hành chính xác và an toàn của máy móc. Đấu nối đúng kỹ thuật giúp tối ưu hóa hiệu suất truyền động, ngăn ngừa các sự cố phổ biến như xi lanh khí nén chạy ngược, giật, hoặc rò rỉ khí, từ đó kéo dài tuổi thọ thiết bị.

Tuy nhiên, sự khác biệt cơ bản giữa xi lanh tác động đơn (1 chiều) và tác động kép (2 chiều) đòi hỏi các loại van và phương pháp đấu nối hoàn toàn khác nhau. Hiểu rõ các cổng P, A, B, R, S là chì khóa để lắp đặt thành công.

Kiến thức cốt lõi: Nhận diện Van và Cổng Kết Nối Ống Khí

Trước khi cắm bất kỳ ống khí nào, bước đầu tiên là phải “đọc” được thiết bị mình đang cầm trên tay.

Phân biệt Xi lanh Tác động đơn (1 chiều) và Tác động kép (2 chiều)

Yếu tố này quyết định loại van bạn phải sử dụng.

Đặc điểm	Xi lanh Tác động đơn (1 chiều)	Xi lanh Tác động kép (2 chiều)
Cổng ống khí	Chỉ có 1 cổng cấp khí.	Có 2 cổng cấp khí ở hai đầu.
Nguyên lý	Khí nén đẩy pít-tông đi (hoặc về). Lò xo bên trong sẽ đẩy pít-tông về vị trí cũ khi ngắt khí.	Khí nén được dùng để điều khiển cả 2 hành trình đi ra và đi về.
Van phù hợp	Van 3/2 (3 cổng)	Van 5/2 (5 cổng)

Các loại Van Điều Khiển Xi Lanh tương ứng

Dựa vào bảng trên, quy tắc rất đơn giản:

• Van 3/2 (3 cổng, 2 vị trí): Là lựa chọn tiêu chuẩn để điều khiển xi lanh Tác động đơn (1 chiều).
• Van 5/2 (5 cổng, 2 vị trí): Là lựa chọn bắt buộc để điều khiển xi lanh Tác động kép (2 chiều).

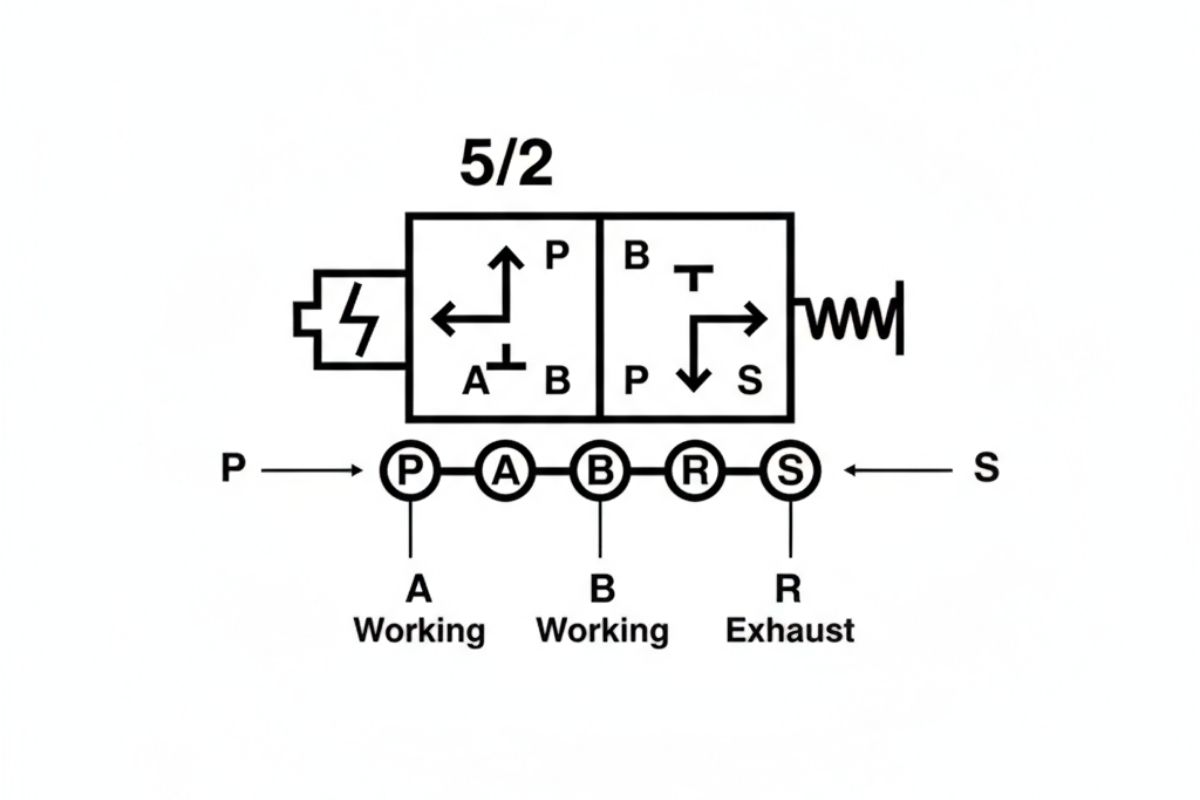

Giải mã các Cổng Đấu Nối Ống Khí (P, A, B, R, S)

Đây là phần quan trọng nhất để đấu nối ống khí đúng. Các ký hiệu này thường được khắc rõ ràng trên thân van.

Ký hiệu	Chức năng đấu nối ống khí
P	Cổng Nguồn (Pressure): Nối ống khí từ máy nén/bộ lọc vào đây.
A, B	Cổng Làm việc (Working): Nối ống khí từ đây lên 2 cổng của xi lanh.
R, S	Cổng Xả (Exhaust/Release): Lắp giảm thanh. Đây là nơi khí cũ thoát ra khi van đảo chiều.

(Lưu ý: Van 3/2 chỉ có 3 cổng, thường là P, A, và R).

Khi điều chỉnh lưu lượng và thời gian van, tham khảo ngay hướng dẫn lắp đặt, vận hành & sửa chữa xi lanh để hiệu chỉnh hành trình và kiểm tra an toàn.

Hướng dẫn Đấu Nối Ống Khí Cho Xi Lanh Tác Động Kép (2 Chiều)

Đây là ứng dụng chiếm đa số trong công nghiệp, sử dụng Van 5/2 (van điện từ hoặc van cơ).

Lưu ý an toàn khi Đấu Ống Khí

Hệ thống khí nén có áp suất cao (thường là 6-8 bar). An toàn là ưu tiên tuyệt đối.

CẢNH BÁO AN TOÀN:

• Luôn ngắt nguồn khí (khóa van tổng) và xả hết áp suất tồn dư trong hệ thống trước khi tháo hoặc lắp bất kỳ ống khí nào.
• Đảm bảo ống khí và cút nối đúng kích cỡ, không bị nứt, gãy hoặc rò rỉ.
• Sử dụng đúng điện áp cho cuộn coil của van điện từ (24VDC, 220VAC…).
• Luôn đeo kính bảo hộ khi vận hành thử hệ thống lần đầu.

Chuẩn bị vật tư (Checklist)

Để quá trình lắp đặt diễn ra suôn sẻ, hãy đảm bảo bạn có đầy đủ các vật tư sau:

• 01 Xi lanh Tác động kép (có 2 cổng khí).
• 01 Van 5/2 (loại 1 cuộn điện hoặc 2 cuộn điện).
• 02 Van tiết lưu (Van điều khiển tốc độ – Rất quan trọng).
• 02 Giảm thanh (Lắp cổng xả R, S).
• Ống khí và cút nối nhanh (ví dụ: ống phi 8, phi 10…).
• Nguồn khí nén (đã qua bộ lọc để loại bỏ nước và bụi).

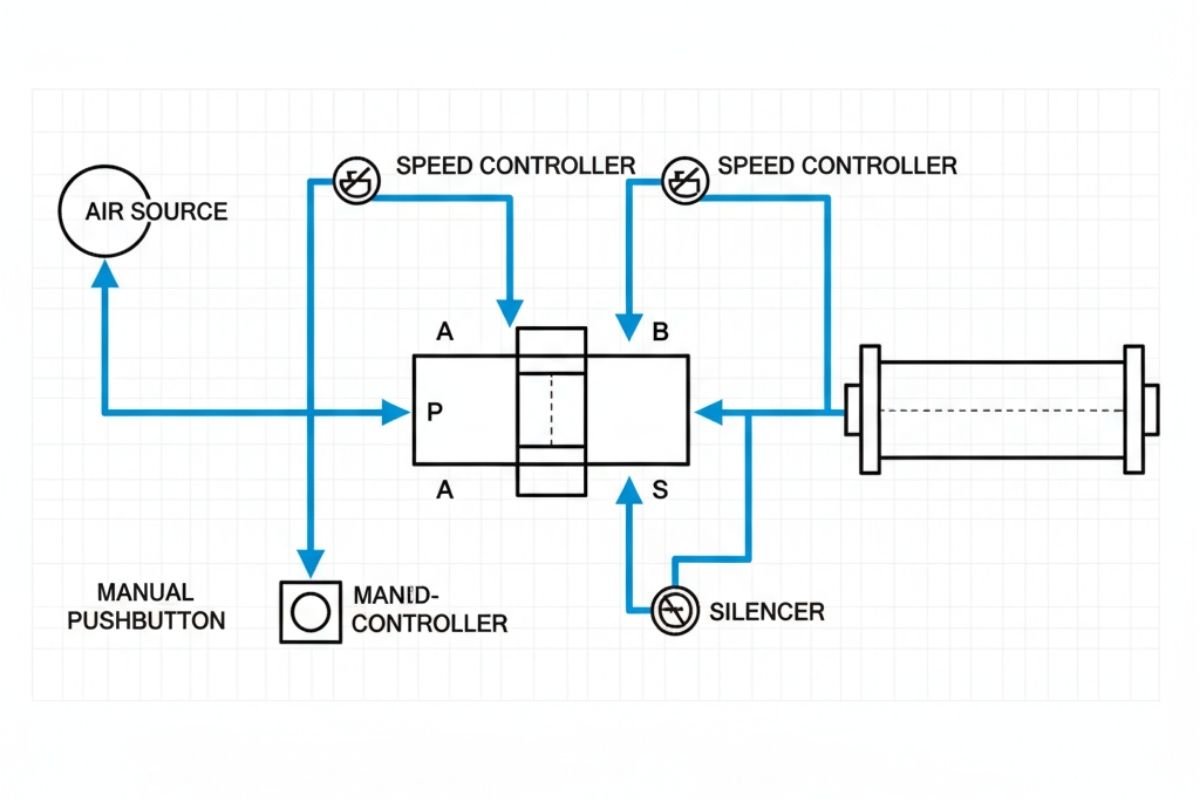

Hướng Dẫn Đấu Nối Ống Khí (Step-by-Step)

Thực hiện chính xác các bước sau theo thứ tự:

Bước 1: Lắp phụ kiện cổng xả (R, S):

• Lấy 2 chiếc giảm thanh (thường bằng đồng hoặc nhựa).
• Vặn chúng vào 2 cổng xả R và S trên thân van 5/2. (Mục đích: Giảm tiếng ồn “xì” lớn khi van xả khí).

Bước 2: Lắp van điều khiển tốc độ (A, B):

• Lấy 2 van tiết lưu (van chỉnh tốc độ).
• Vặn chúng vào 2 cổng làm việc A và B trên thân van 5/2. (Mục đích: Điều khiển tốc độ xi lanh chạy ra/về).

Bước 3: Đấu nối ống khí nguồn (P):

Nối ống khí từ bộ lọc khí nén (nguồn khí tổng) vào cổng P (Pressure) của van 5/2.

Bước 4: Đấu nối ống khí lên Xi lanh (A, B):

• Nối ống khí từ đầu ra của van tiết lưu (đã lắp ở cổng A) lên 1 cổng của xi lanh.
• Nối ống khí từ đầu ra của van tiết lưu (đã lắp ở cổng B) lên cổng còn lại của xi lanh.

Bước 5: Đấu điện (Nếu là van điện từ):

Kết nối nguồn điện (ví dụ 24VDC) vào cuộn coil điện. Van điện từ thường không phân biệt cực âm/dương.

Khi bố trí đường ống và van, đồng thời kiểm tra điểm gá để tránh lệch tâm — xem hướng dẫn lắp gá đỡ để biết vị trí buộc chuẩn.

Hướng dẫn Đấu Nối Ống Khí Cho Xi Lanh Tác Động Đơn (1 Chiều)

Trường hợp này đơn giản hơn đáng kể, sử dụng Van 3/2 (thường là loại thường đóng – NC).

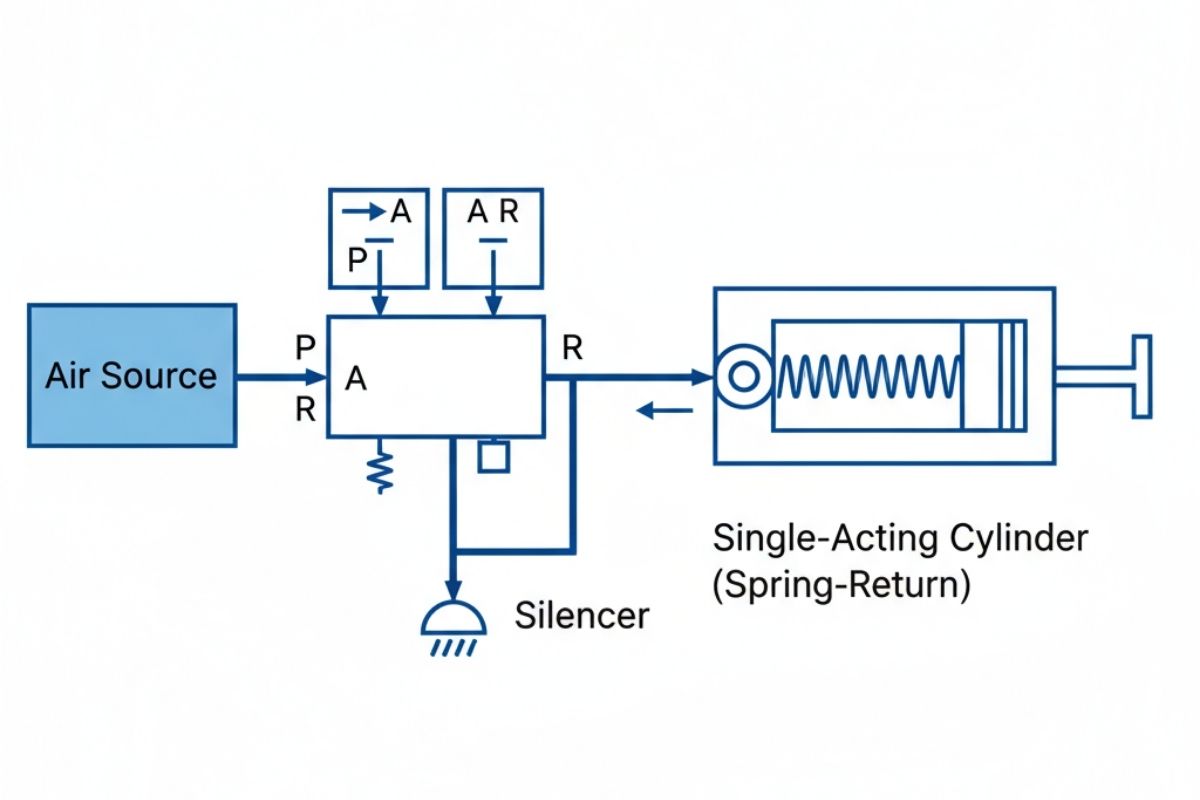

Sơ đồ nguyên lý và chuẩn bị

Việc chuẩn bị cho xi lanh 1 chiều đơn giản hơn, bao gồm:

• Chuẩn bị: Xi lanh Tác động đơn (1 cổng khí), Van 3/2, 1 Giảm thanh, Ống khí, cút nối.
• Van 3/2 có 3 cổng: P (Nguồn), A (Làm việc), R (Xả).

Các bước đấu nối ống khí thực tế

Quy trình đấu nối bao gồm các bước sau:

Bước 1: Lắp giảm thanh (R): Vặn giảm thanh vào cổng xả R.

Bước 2: Đấu nối ống khí nguồn (P): Nối ống khí từ bộ lọc vào cổng P.

Bước 3: Đấu nối ống khí lên Xi lanh (A): Nối ống khí từ cổng làm việc A lên cổng khí duy nhất của xi lanh 1 chiều. (Nếu cần chỉnh tốc độ, lắp van tiết lưu trên đường ống này).

Bước 4: Đấu điện: Cấp điện vào cuộn coil (nếu là van điện từ).

Khi bố trí ống và van, nhớ đối chiếu vị trí đặt sensor để đảm bảo tín hiệu vị trí chính xác — xem Hướng Dẫn Lắp Cảm Biến Xi Lanh để biết khoảng cách ON/OFF khuyến nghị.

Cách khắc phục sự cố khi Đấu Nối Ống Khí

Đây là phần kinh nghiệm thực tế giúp bạn giải quyết các vấn đề ngay sau khi lắp đặt.

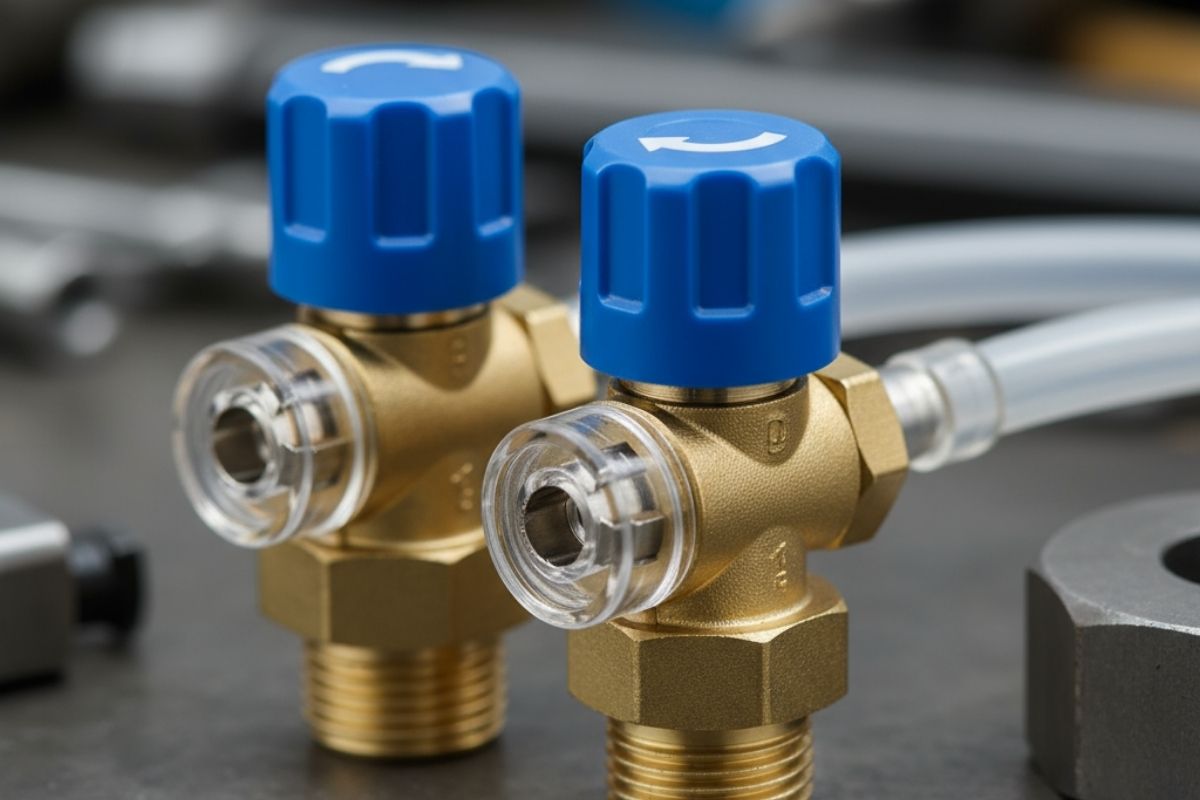

Cách điều khiển tốc độ xi lanh (Bằng van tiết lưu)

Bạn không thể chỉnh tốc độ xi lanh bằng van tổng. Bạn phải dùng Van tiết lưu (Speed Controller) đã lắp ở Bước 2 (H2).

Nguyên lý: Van tiết lưu là một van kim, bạn vặn núm vặn để điều chỉnh độ hẹp của đường ống, từ đó kiểm soát lưu lượng khí (thường là khí xả ra) để xi lanh chạy mượt hơn.

Cách chỉnh:

• Van tiết lưu ở cổng A sẽ điều khiển tốc độ của 1 hành trình (ví dụ: đi ra).
• Van tiết lưu ở cổng B sẽ điều khiển tốc độ của hành trình còn lại (ví dụ: đi về).
• Chỉ cần vặn núm trên van tiết lưu để chỉnh tốc độ mong muốn.

Bảng khắc phục lỗi thường gặp khi đấu nối ống khí

Nội dung hữu ích giúp người dùng tiết kiệm thời gian dò lỗi:

Lỗi	Nguyên nhân có thể	Cách khắc phục (Checklist)

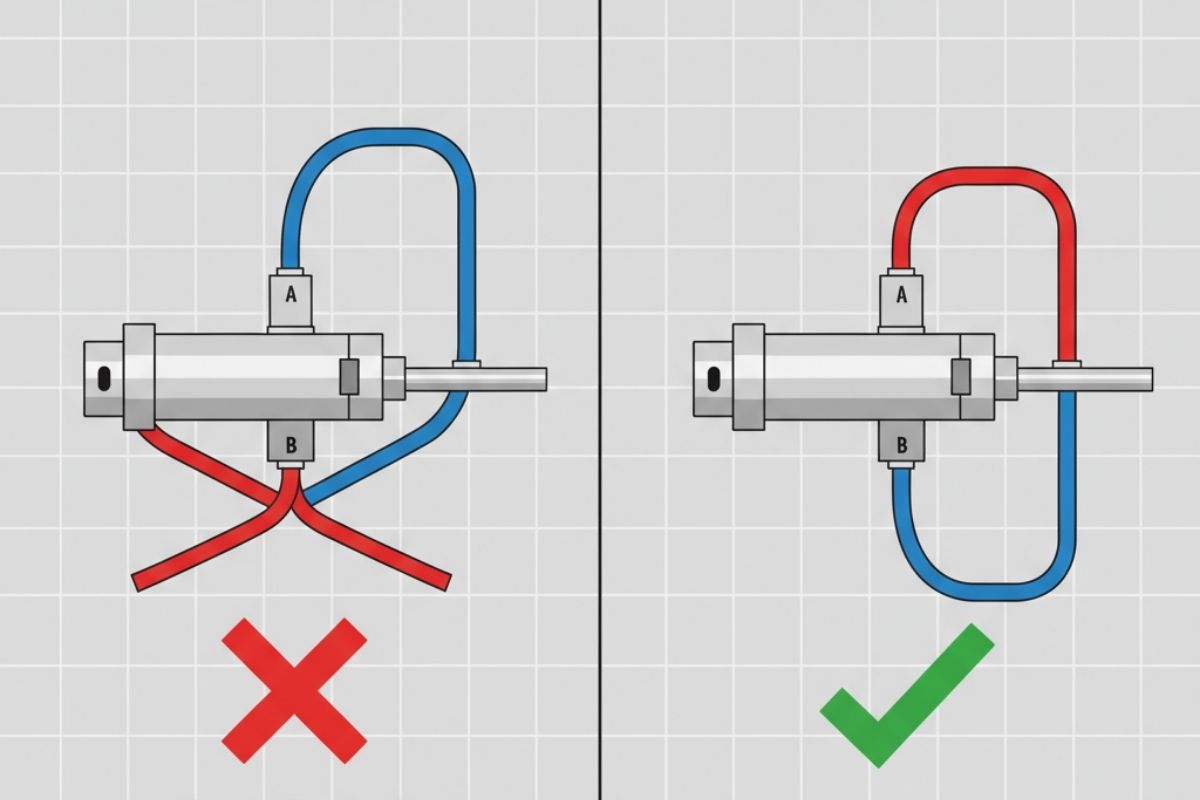

1. Xi lanh chạy ngược chiều mong muốn.	Đấu ngược ống khí ở cổng A và B.	Đảo lại 2 ống khí đã nối vào cổng A và B của van 5/2. Đây là lỗi phổ biến nhất.
2. Cấp khí/điện nhưng xi lanh không chạy.	1. Chưa mở van khí tổng. 2. Áp suất khí quá thấp. 3. Rò rỉ khí ở các cút nối/ống khí. 4. Đấu sai điện áp coil (làm cháy coil).	1. Mở van tổng. 2. Kiểm tra đồng hồ áp suất. 3. Kiểm tra rò rỉ (dùng nước xà phòng). 4. Kiểm tra thông số điện áp trên coil.
3. Xi lanh chạy bị giật, không mượt.	1. Chỉnh van tiết lưu sai cách. 2. Ống khí bị gập, nghẹt. 3. Hệ thống có nước.	1. Thử chỉnh van tiết lưu ở đường xả. 2. Kiểm tra đường ống. 3. Xả nước ở bộ lọc khí.



Sơ đồ điều khiển nâng cao (Mở rộng chuyên môn)

Đối với các ứng dụng phức tạp hơn, bạn có thể tham khảo các sơ đồ điều khiển tự động hóa sau:

Điều khiển van điện từ bằng PLC

Để điều khiển tự động, tín hiệu từ PLC (ngõ ra Output) sẽ được sử dụng.

Lưu ý: Không đấu trực tiếp Output PLC (loại Transistor) vào cuộn coil van (có dòng khởi động cao). Cách đấu chuẩn là: Output PLC -> Kích Chân A1 của Relay (Rơ le trung gian) -> Tiếp điểm Thường Mở (NO) của Relay -> Cấp nguồn cho Cuộn coil van.

Đấu nối van 5/3 (Dừng 3 vị trí)

Sử dụng cho xi lanh 2 chiều khi cần dừng giữa hành trình. Van 5/3 (thường có 2 cuộn coil) có cách đấu ống khí tương tự van 5/2: P vào nguồn, A và B lên xi lanh, R và S lắp giảm thanh.

Câu hỏi thường gặp (FAQ) về Đấu Nối Ống Khí

Dưới đây là một số thắc mắc phổ biến nhất mà các kỹ thuật viên thường gặp trong quá trình đấu nối:

Câu 1: Van 5/2 dùng cho xi lanh 1 chiều được không?

Trả lời: Được, nhưng rất lãng phí và không cần thiết. Bạn chỉ cần dùng 1 cổng làm việc (A) và bịt cổng còn lại (B). Cách chuẩn là dùng van 3/2.

Câu 2: Tại sao phải lắp van tiết lưu? Lắp ở đâu?

Trả lời: Để điều khiển tốc độ xi lanh, tránh va đập. Cách lắp phổ biến và hiệu quả nhất là lắp 2 van tiết lưu trực tiếp tại 2 cổng A và B của van 5/2 (hoặc 2 cổng khí của xi lanh), và chỉnh cho khí xả ra chậm lại.

Câu 3: Cổng P, A, B, R, S trên van khí nén nghĩa là gì?

Trả lời: P là cổng Nguồn khí vào. A và B là 2 cổng Làm việc (nối ống khí lên xi lanh). R và S là 2 cổng Xả khí (lắp giảm thanh).

Câu 4: Làm thế nào để xi lanh 2 chiều tự về khi thả nút nhấn?

Trả lời: Bạn phải dùng van 5/2 loại 1 đầu điện, có lò xo hồi vị (hay còn gọi là van 5/2 một đầu điện). Khi nhấn nút, van cấp điện (xi lanh đi ra). Khi thả nút, van mất điện, lò xo sẽ tự động đẩy van về vị trí ban đầu (xi lanh đi về).

Việc đấu nối chính xác ống khí và van điều khiển là nền tảng cho một hệ thống khí nén vận hành bền bỉ và hiệu quả. Tuân thủ đúng nguyên tắc (Van 5/2 cho xi lanh 2 chiều, Van 3/2 cho xi lanh 1 chiều), đọc đúng ký hiệu cổng và luôn ưu tiên an toàn là chìa khóa thành công.
