Cách Lắp Gá Đỡ Xi Lanh Khí Nén: Chọn Gá LB, FA & Tránh Lỗi

Gá đỡ xi lanh khí nén là phụ kiện then chốt quyết định phần lớn tuổi thọ và độ chính xác của cơ cấu chấp hành. Việc chọn sai mã (LB, FA, CB…) hoặc lắp đặt lệch trục (Misalignment) là nguyên nhân hàng đầu gây hỏng hóc sớm (xì phớt, cong ty).

Vai trò cốt lõi của gá đỡ xi lanh & Hậu quả của việc lắp sai

Nhiều kỹ sư mới hoặc bộ phận bảo trì thường xem nhẹ gá đỡ xi lanh (Mounting Bracket/Accessory). Họ coi nó đơn thuần là một “cái đế bắt vít” để cố định xi lanh. Đây là một sai lầm nghiêm trọng.

Gá đỡ là bộ phận cơ khí chính xác, có vai trò định vị và quyết định cách xi lanh truyền lực tác động (đẩy hoặc kéo) đến tải. Một gá đỡ được chọn và lắp đặt đúng cách sẽ đảm bảo toàn bộ lực được truyền đi theo một đường thẳng, gọi là lực dọc trục.

Khi chọn sai loại gá hoặc lắp đặt cẩu thả, các hậu quả nghiêm trọng sau đây chắc chắn sẽ xảy ra:

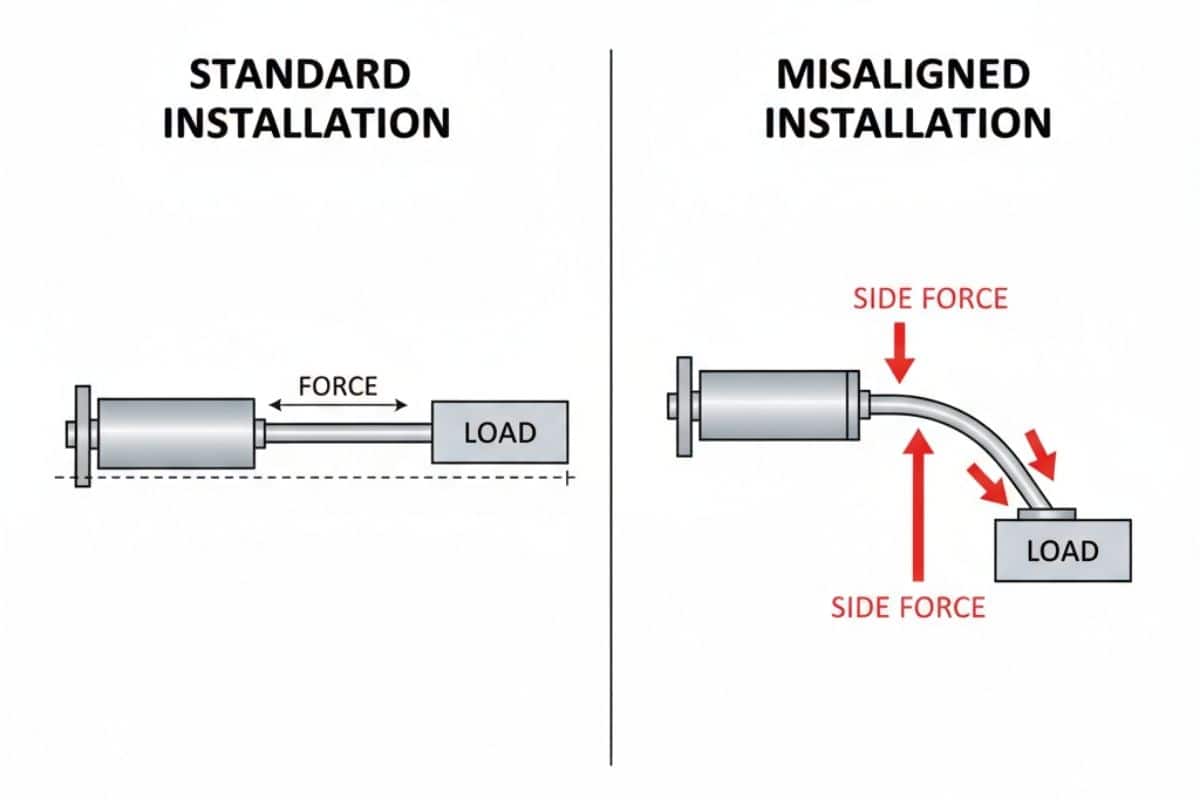

• Lệch trục (Misalignment): Đây là “kẻ thù số một” của xi lanh. Khi đường tâm của ty piston và đường tâm của tải không thẳng hàng, một lực ngang (lực hông) sẽ tác động lên cổ xi lanh. Lực này gây mài mòn phớt (seal) không đều, dẫn đến xì hơi chỉ sau một thời gian ngắn vận hành.
• Chịu lực uốn (Bending Force): Lực ngang tác động quá lớn sẽ gây cong ty piston (đặc biệt với xi lanh hành trình dài) hoặc thậm chí gãy đầu ty.
• Giảm tuổi thọ: Xi lanh bị phá hủy cơ học từ bên trong, gây rung động, giảm hiệu suất và buộc phải dừng máy để thay thế, gây tốn kém chi phí sản xuất.

Phân loại các loại gá đỡ xi lanh khí nén (Theo Kiểu Lắp Đặt)

Trong kỹ thuật, gá đỡ được phân loại dựa trên cách chúng cố định xi lanh, điều này ảnh hưởng trực tiếp đến chuyển động của toàn bộ cơ cấu. Dưới đây là 2 nhóm chính và các mã gá đỡ phổ biến nhất bạn sẽ gặp (theo các tiêu chuẩn của Airtac, SMC, Festo…).

1. Nhóm gá đỡ cố định (Fixed Mounts) – Cho lực đẩy/kéo thẳng

Nguyên lý: Nhóm này được sử dụng khi cả xi lanh và tải đều chuyển động trên một đường thẳng cố định. Chúng không cho phép xi lanh dịch chuyển hay xoay.

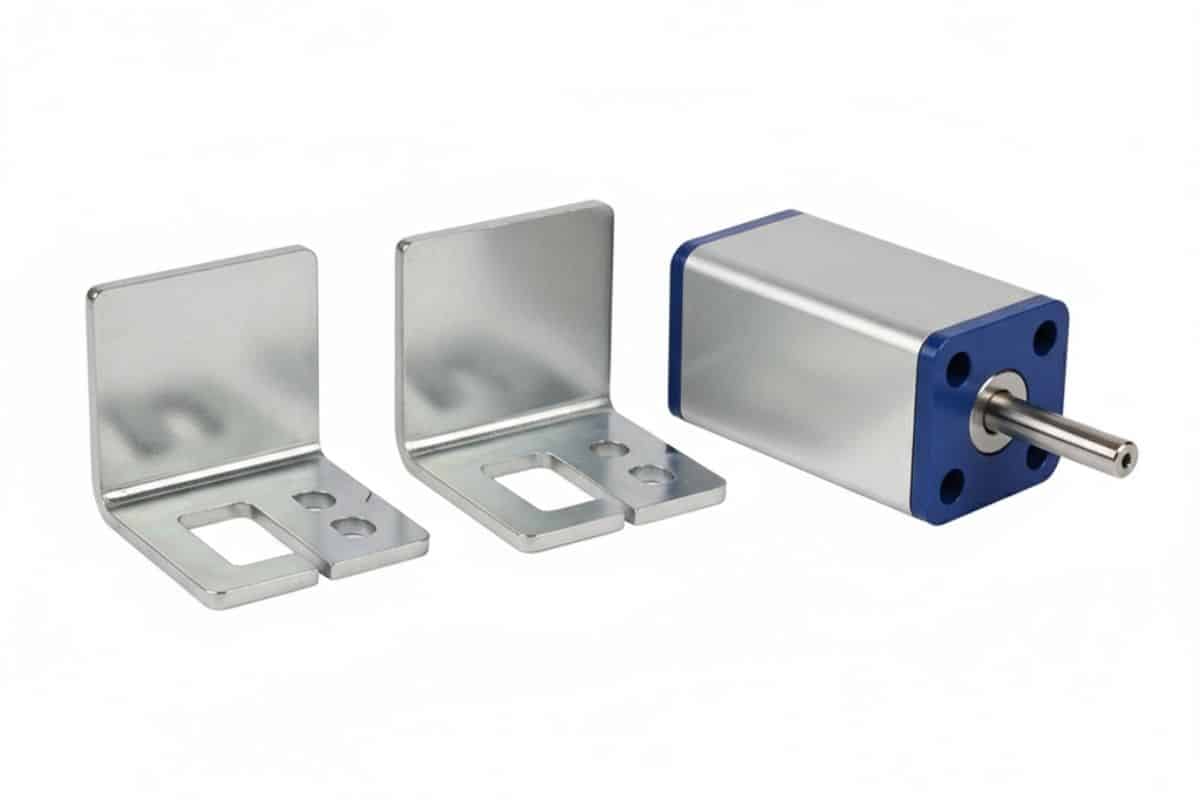

Gá đỡ chân đế (Mã: LB)

• Mô tả: Đây là loại gá đỡ phổ biến nhất, có dạng hình chữ L. Hai gá LB được bắt vít vào hai bên thân xi lanh (thường là xi lanh vuông), giúp cố định xi lanh nằm song song với mặt sàn hoặc khung máy.
• Ứng dụng: Rất phổ biến, dễ lắp đặt, giá thành rẻ. Thường dùng cho các ứng dụng đẩy/kéo cơ bản, tải trọng nhẹ đến trung bình và hành trình (stroke) không quá dài.
• Nhược điểm: Độ cứng vững không cao bằng gá mặt bích (FA). Nếu tải nặng hoặc hành trình dài, bản thân thân xi lanh có thể bị uốn nhẹ.

Gá đỡ mặt bích (Mã: FA – Mặt trước / FB – Mặt sau)

• Mô tả: Gá đỡ có dạng một tấm kim loại (vuông hoặc chữ nhật) được bắt vít trực tiếp vào mặt trước (FA – Flange Front) hoặc mặt sau (FB – Flange Back) của xi lanh.
• Ứng dụng: Đây là loại gá đỡ cứng vững nhất trong nhóm cố định. Nó đảm bảo toàn bộ lực được truyền thẳng (centerline) qua gá, lý tưởng cho các ứng dụng tải nặng, lực nén lớn và yêu cầu độ chính xác cao. Mã FA (lắp ở đầu) được ưu tiên cho các ứng dụng lực nén (đẩy) mạnh.
• Nhược điểm: Yêu cầu mặt phẳng lắp đặt (trên khung máy) phải phẳng tuyệt đối để tránh làm vênh gá.

2. Nhóm gá đỡ xoay/lắc (Pivot Mounts) – Cho chuyển động cong

Nguyên lý: Nhóm này cho phép thân xi lanh xoay quanh một điểm chốt (pivot point). Chúng được sử dụng khi tải di chuyển theo một cung tròn, ví dụ như cơ cấu nâng hạ cửa, tay gạt sản phẩm, hoặc khi cần bù trừ sai lệch góc nhỏ.

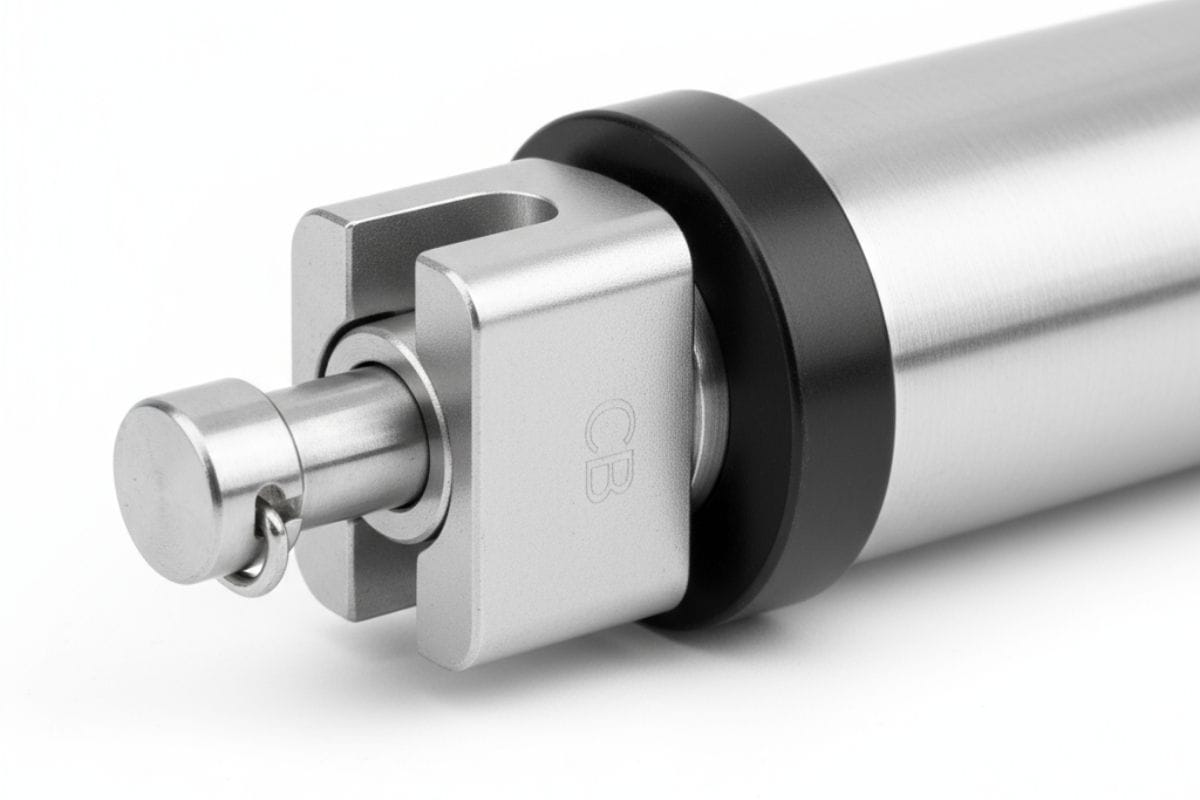

Gá đỡ tai (Mã: CA – Một tai / CB – Hai tai)

• Mô tả: Gá đỡ có một lỗ chốt (pin) ở đuôi xi lanh. Mã CA (Clevis A) thường là một tai đơn, trong khi mã CB (Clevis B) là dạng hai tai (giống chữ U) để tăng độ ổn định.
• Ứng dụng: Cho phép xi lanh xoay tự do quanh 1 trục. Để hoạt động hiệu quả, gá đỡ này thường phải dùng kết hợp với một phụ kiện đầu ty (như đầu Y hoặc đầu I) để cho phép cơ cấu tự lựa (self-aligning) ở cả hai đầu, giảm thiểu tối đa lực uốn.
• Nhược điểm: Chỉ chịu được lực xoay, không dùng cho các ứng dụng cần độ cứng vững tuyệt đối.

Gá đỡ ngõng trục (Mã: TC – Trunnion)

• Mô tả: Gá đỡ này bao gồm hai chốt xoay (ngõng trục) được gắn ở giữa thân xi lanh (TC-M) hoặc ở đuôi xi lanh (TC). Các chốt này sẽ được lắp vào hai ổ đỡ trên khung máy.
• Ứng dụng: Cung cấp lực xoay ổn định, thường dùng cho các ứng dụng nâng hạ cần góc xoay lớn và hành trình ngắn đến trung bình.

Trước khi lắp gá, bạn nên nắm rõ cách chọn xi lanh theo hành trình, lực và kiểu tác động — xem thêm Hướng Dẫn Cách Chọn Xi Lanh Khí Nén Từ A–Z.

3. Bảng tóm tắt chọn nhanh (LB, FA, CB)

Để dễ hình dung và ra quyết định nhanh, đây là bảng so sánh 3 loại gá đỡ phổ biến nhất dựa trên các tiêu chí kỹ thuật then chốt:

Loại Gá Đỡ	Mã Phổ Biến	Kiểu Lắp	Khả năng Chịu Lực	Ứng Dụng Chính
Chân đế	LB	Cố định (Song song)	Trung bình	Đẩy/kéo cơ bản, tải nhẹ/TB
Mặt bích	FA / FB	Cố định (Thẳng hàng)	Rất cao (Đặc biệt lực nén)	Tải nặng, yêu cầu cứng vững, lực lớn
Tai gá	CA / CB	Xoay (Pivot)	Trung bình (Lực xoay)	Nâng hạ, tay gạt, chuyển động cong

Quy trình 5 bước chọn gá đỡ xi lanh (Checklist cho Kỹ sư)

Để đảm bảo chọn đúng gá đỡ, tránh lãng phí chi phí và thời gian sửa chữa, hãy tuân thủ quy trình 5 bước kiểm tra sau đây trước khi đặt hàng hoặc thiết kế máy.

Bước 1: Phân tích chuyển động của tải (Thẳng hay Cong?)

Đây là câu hỏi đầu tiên và quan trọng nhất.

• Nếu tải của bạn (ví dụ: một khuôn dập, một bàn trượt) di chuyển thẳng tắp: Bạn phải chọn Nhóm 1 (Gá cố định – LB, FA, FB).
• Nếu tải của bạn (ví dụ: một cánh cửa, một tay gạt) di chuyển theo cung tròn: Bạn phải chọn Nhóm 2 (Gá xoay – CA, CB, TC).

Bước 2: Xác định loại lực và tải trọng (Nén hay Kéo?)

Câu hỏi tiếp theo là về đặc tính của lực:

• Xi lanh chủ yếu Đẩy (Lực nén) hay Kéo (Lực kéo)?
• Nếu xi lanh chủ yếu dùng lực nén (đẩy) và tải trọng nặng, ưu tiên hàng đầu là gá đỡ FA (mặt bích trước). Loại gá này truyền lực thẳng hàng (centerline) qua thân xi lanh và gá, giúp triệt tiêu gần như hoàn toàn lực uốn.

Bước 3: Kiểm tra hành trình (Stroke) và nguy cơ uốn (Buckling)

Yếu tố hành trình ảnh hưởng trực tiếp đến độ bền:

• Hành trình (Stroke) của xi lanh có quá dài không?
• Cảnh báo: Xi lanh có hành trình càng dài, ty piston càng dễ bị uốn (buckling) khi chịu lực nén. Nếu bạn dùng gá LB (chân đế) cho xi lanh hành trình dài (ví dụ: trên 1000mm), thân xi lanh có thể bị “võng” ở giữa.
• Trong trường hợp này, bắt buộc phải dùng gá FA hoặc phải có thanh dẫn hướng phụ (ví dụ: ray trượt, bạc trượt) chạy song song với xi lanh.

Bước 4: Xem xét không gian lắp đặt

Mỗi loại gá chiếm một không gian khác nhau:

• Không gian lắp đặt có chật hẹp không?
• Gá LB thường tốn diện tích theo chiều ngang (song song với máy).
• Gá FA/FB tốn diện tích theo chiều dọc (vuông góc với máy).
• Gá TC (ngõng trục) có thể tiết kiệm không gian nhất trong một số thiết kế.

Bước 5: Chọn đúng kích thước (Bore Size) và kiểm tra Catalog

Đây là bước kỹ thuật cuối cùng nhưng rất quan trọng để đảm bảo tính tương thích:

• Gá đỡ được sản xuất theo kích thước (Bore Size – đường kính piston) của xi lanh.
• Ví dụ: Xi lanh của bạn có đường kính (phi) 50mm, bạn phải chọn gá đỡ size 50 (ví dụ: LB-50, FA-50).
• Luôn kiểm tra Catalog/Bản vẽ kỹ thuật của nhà sản xuất (Airtac, SMC, Festo…) trước khi mua để đảm bảo kích thước lỗ ốc, khoảng cách tâm lỗ là chính xác.

Khi xác định điểm gá, đồng thời kiểm tra hướng nối ống và loại van phù hợp — tham khảo Hướng Dẫn Đấu Nối Ống Khí và Van Điều Khiển để đảm bảo lưu lượng và hướng chảy đúng.

Hướng dẫn chi tiết cách lắp gá đỡ xi lanh (Tập trung vào Chống Lệch Trục)

Trước khi đi vào quy trình lắp đặt, cùng xem các dụng cụ quan trọng cần chuẩn bị.

Dụng cụ chuẩn bị

Trước khi bắt đầu, hãy đảm bảo bạn có đầy đủ các dụng cụ sau:

• (Bullet point) Bộ cờ lê hoặc lục giác (tùy theo loại ốc).
• Thước thủy (Level): Dụng cụ bắt buộc phải có để căn chỉnh.
• Thước kẹp, thước dây.
• Ốc vít và long đen (vòng đệm) phù hợp.

Quy trình 4 bước lắp gá đỡ cố định (LB / FA)

Thực hiện tuần tự 4 bước sau để đảm bảo độ chính xác tuyệt đối:

Bước 1: Lắp gá đỡ vào thân xi lanh

• Gắn gá đỡ (ví dụ: 2 gá LB hoặc 1 gá FA) vào thân xi lanh.
• Siết ốc vừa phải, chưa siết chết (siết cứng) để giữ khả năng xê dịch nhẹ.

Bước 2: Căn chỉnh đồng trục (Alignment)

• Đây là bước quan trọng nhất, quyết định 90% tuổi thọ xi lanh.
• Đặt xi lanh (đã gắn gá) vào vị trí lắp đặt trên khung máy.
• Kết nối đầu ty piston (đã gắn đầu Y/I hoặc khớp nối) với tải.
• Di chuyển tải và ty piston tới/lui vài lần để chúng “tự lựa” vào vị trí thoải mái nhất.

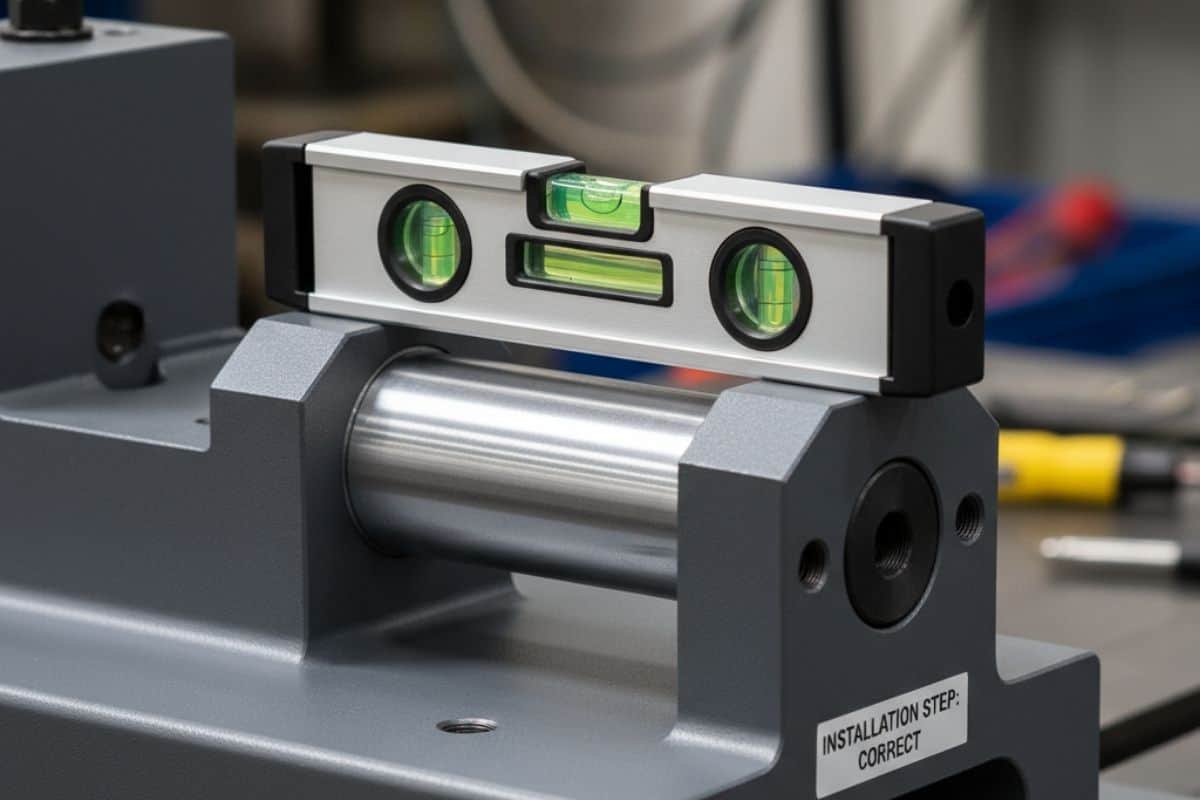

Bước 3: Kiểm tra độ phẳng (Dùng thước thủy)

• Đặt thước thủy lên thân xi lanh (nếu lắp gá LB) hoặc lên mặt bích của máy (nếu lắp gá FA).
• Đảm bảo xi lanh song song tuyệt đối với mặt sàn hoặc vuông góc tuyệt đối với mặt bích. Kiểm tra ở cả hai phương (ngang và dọc nếu có thể).
• Nếu thước thủy báo lệch, phải chêm, căn chỉnh lại khung máy hoặc vị trí gá đỡ cho đến khi đạt độ phẳng tuyệt đối.

Bước 4: Siết ốc cố định

• Sau khi đảm bảo độ đồng trục (Bước 2) và độ phẳng (Bước 3), tiến hành siết chặt ốc.
• Thứ tự siết: Siết chặt ốc giữ gá đỡ vào thân xi lanh trước. Sau đó, siết chặt ốc giữ gá đỡ xuống khung máy.
• Nếu dùng gá FA (có 4 ốc), phải siết theo thứ tự chéo (như siết bánh xe) để đảm bảo mặt phẳng tiếp xúc đều, không bị vênh.

3 lỗi sai chết người khi lắp đặt (Tuyệt đối tránh)

Dưới đây là 3 lỗi phổ biến nhất mà các kỹ thuật viên ít kinh nghiệm thường mắc phải, dẫn đến hỏng hóc nghiêm trọng:

Lỗi 1 – Lệch trục (Misalignment): Như đã cảnh báo, đây là lỗi nghiêm trọng nhất. Dấu hiệu là ty piston bị xước, phớt mòn nhanh, xì hơi ở cổ.

Lỗi 2 – Siết ốc không đều hoặc quá lực: Gây vênh gá đỡ. Nếu gá làm bằng nhôm hoặc gang, việc siết quá lực có thể gây nứt, gãy gá.

Lỗi 3 – Không dùng dẫn hướng phụ cho hành trình dài: Khi xi lanh có hành trình quá dài (ví dụ: trên 1 mét), ty piston rất dễ bị uốn (võng). Nếu chỉ dùng gá LB, xi lanh sẽ tự phá hủy. Bắt buộc phải lắp thêm dẫn hướng ngoài (như ray trượt) cho tải.

Câu hỏi thường gặp (FAQs) về gá đỡ xi lanh

Dưới đây là một số câu hỏi phổ biến nhất mà các kỹ sư và bộ phận bảo trì thường thắc mắc khi làm việc với gá đỡ, giúp bạn làm rõ các vấn đề hay gặp:

Gá đỡ xi lanh Airtac có dùng cho xi lanh SMC được không?

Trả lời: Có thể, nếu chúng được sản xuất theo cùng một tiêu chuẩn (ví dụ: ISO 15552). Các hãng lớn như Airtac, SMC, Festo thường tuân thủ các tiêu chuẩn chung, nghĩa là khoảng cách tâm lỗ, kích thước gá thường tương đương nhau. Tuy nhiên, cách tốt nhất là luôn kiểm tra bản vẽ kỹ thuật (catalog) về kích thước chi tiết trước khi mua thay thế.

Vật liệu làm gá đỡ xi lanh là gì?

Trả lời: Vật liệu phổ biến nhất là thép (như S45C, SS400) mạ kẽm để đảm bảo độ cứng và chống gỉ. Một số loại gá đỡ cho xi lanh thân nhôm (xi lanh tròn, compact) có thể được làm bằng hợp kim nhôm đúc. Trong môi trường đặc biệt (thực phẩm, hóa chất), gá có thể làm bằng Inox 304.

Làm sao chọn đúng kích thước gá đỡ (size 40, 50, 63)?

Trả lời: Rất đơn giản, kích thước (size) của gá đỡ phải tương ứng chính xác với đường kính piston (Bore Size) của xi lanh. Ví dụ, nếu bạn có xi lanh phi 63mm (Bore 63), bạn phải mua gá đỡ size 63 (ví dụ: LB-63, FA-63).

Lỗi lệch trục (misalignment) là gì và khắc phục ra sao?

Trả lời: Là khi đường tâm của ty piston và đường tâm của tải không nằm trên cùng một đường thẳng. Để khắc phục: (1) Căn chỉnh lại (dùng thước thủy) theo 4 bước ở trên. (2) Nếu tải không thể thẳng hàng tuyệt đối do kết cấu máy, bắt buộc phải sử dụng “khớp nối tự lựa” (Floating Joint) ở đầu ty piston. Khớp nối này cho phép bù trừ sai lệch góc nhỏ và bảo vệ xi lanh.

Việc lựa chọn gá đỡ (LB, FA, CB…) quyết định độ cứng vững, nhưng chính kỹ thuật lắp đặt – đặc biệt là đảm bảo sự đồng trục tuyệt đối – mới là yếu tố quyết định 90% tuổi thọ và sự an toàn của xi lanh. Hy vọng hướng dẫn kỹ thuật chi tiết này đã cung cấp đầy đủ thông tin bạn cần.
