Đồng Hồ So Là Gì? 5+ dòng Đồng Hồ So thông dụng

Trong gia công cơ khí, những sai lệch nhỏ nhất thường là những kẻ thù nguy hiểm nhất. Việc phát hiện độ vênh trên một mặt phẳng hay độ đảo của một chi tiết quay đòi hỏi một công cụ chuyên biệt. Đồng hồ so không chỉ thực hiện công việc đó, ưu điểm vượt trội của nó là khả năng khuếch đại sai số: biến một vi chuyển động không thể nhận thấy thành một vòng quay rõ ràng của kim chỉ thị, mang lại sự chính xác và chắc chắn tuyệt đối.

Đồng Hồ So Là Gì và Tại Sao Nó Không Thể Thiếu?

Để khai thác tối đa sức mạnh của đồng hồ so, trước hết chúng ta cần nắm vững bản chất và vai trò không thể thay thế của nó trong ngành công nghiệp hiện đại.

Đồng Hồ So là gì

Đồng hồ so (Dial Indicator) là một dụng cụ đo lường thuộc nhóm đo so sánh, có độ chính xác rất cao (0.01mm, 0.001mm hoặc cao hơn). Chức năng chính của nó không phải để đo kích thước tuyệt đối (như dài, rộng, cao) mà là để phát hiện và hiển thị độ sai lệch về hình dạng hình học (độ thẳng, độ phẳng, độ tròn) và vị trí tương quan (độ song song, độ vuông góc, độ đồng tâm) của một chi tiết so với một vị trí gốc (điểm 0).

Vai trò cốt lõi trong kiểm soát chất lượng (QC)

Trong bất kỳ dây chuyền sản xuất cơ khí nào, đồng hồ so là công cụ kiểm tra cuối cùng không thể thiếu. Nó là “vị giám khảo” công tâm quyết định một chi tiết có đạt chuẩn “pass” hay không “fail”. Nhờ có đồng hồ so, các kỹ sư QC có thể nhanh chóng xác định các vấn đề như: trục bị cong vênh, mặt bích không phẳng, lỗ khoan bị lệch tâm, hay bánh răng bị đảo…

Việc phát hiện sớm các sai sót này giúp tiết kiệm chi phí, tránh lãng phí vật liệu và đảm bảo toàn bộ cỗ máy vận hành trơn tru, bền bỉ.

Các dòng Đồng Hồ So được ưa chuộng trên thị trường

Sau khi đã hiểu rõ các loại, hãy cùng điểm qua những mã sản phẩm (model) cụ thể từ các thương hiệu uy tín đã khẳng định được vị thế và chất lượng tại thị trường Việt Nam, được nhiều kỹ sư tin dùng.

Dòng Mitutoyo (Nhật Bản)

Nhắc đến dụng cụ đo chính xác, Mitutoyo luôn là cái tên đầu tiên được nghĩ đến. Sản phẩm của họ nổi tiếng về độ chính xác tuyệt vời, sự bền bỉ và ổn định theo thời gian, là một khoản đầu tư xứng đáng.

Mitutoyo 2046S (Đồng hồ so cơ tiêu chuẩn)

• Đặc điểm: Đây là dòng đồng hồ so cơ “quốc dân”, gần như có mặt ở mọi nhà xưởng. Hành trình đo 10mm, vạch chia 0.01mm.
• Lý do ưa chuộng: Cực kỳ bền bỉ, hoạt động mượt mà, giữ được độ chính xác trong nhiều năm liền. Là lựa chọn an toàn và hiệu quả cho hầu hết các nhu cầu đo kiểm thông thường.
• Phù hợp cho: Đo kiểm tra độ phẳng, độ song song, độ thẳng.

Đồng hồ so Mitutoyo 2046S

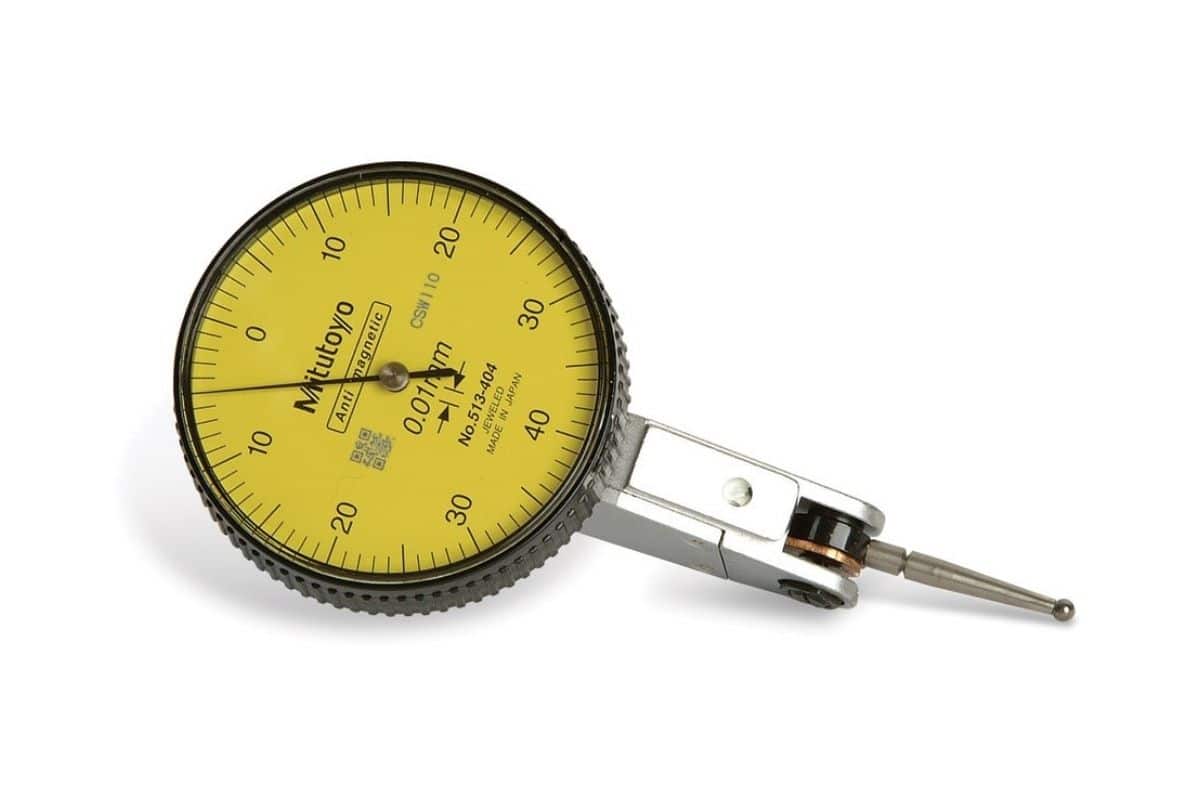

Mitutoyo 513-404E (Đồng hồ so chân gập phổ biến nhất)

• Đặc điểm: Dòng chân gập bán chạy nhất của Mitutoyo. Thiết kế nhỏ gọn, đầu đo dài linh hoạt. Vạch chia 0.01mm, hành trình 0.8mm.
• Lý do ưa chuộng: Giải quyết hoàn hảo bài toán đo kiểm trong không gian hẹp. Đầu đo bằng carbide siêu cứng, chống mài mòn tốt. Mặt đồng hồ có thể xoay 360 độ, dễ quan sát.
• Phù hợp cho: Lấy đồng tâm lỗ, kiểm tra độ song song của mặt phẳng kẹp trên ê tô máy phay.

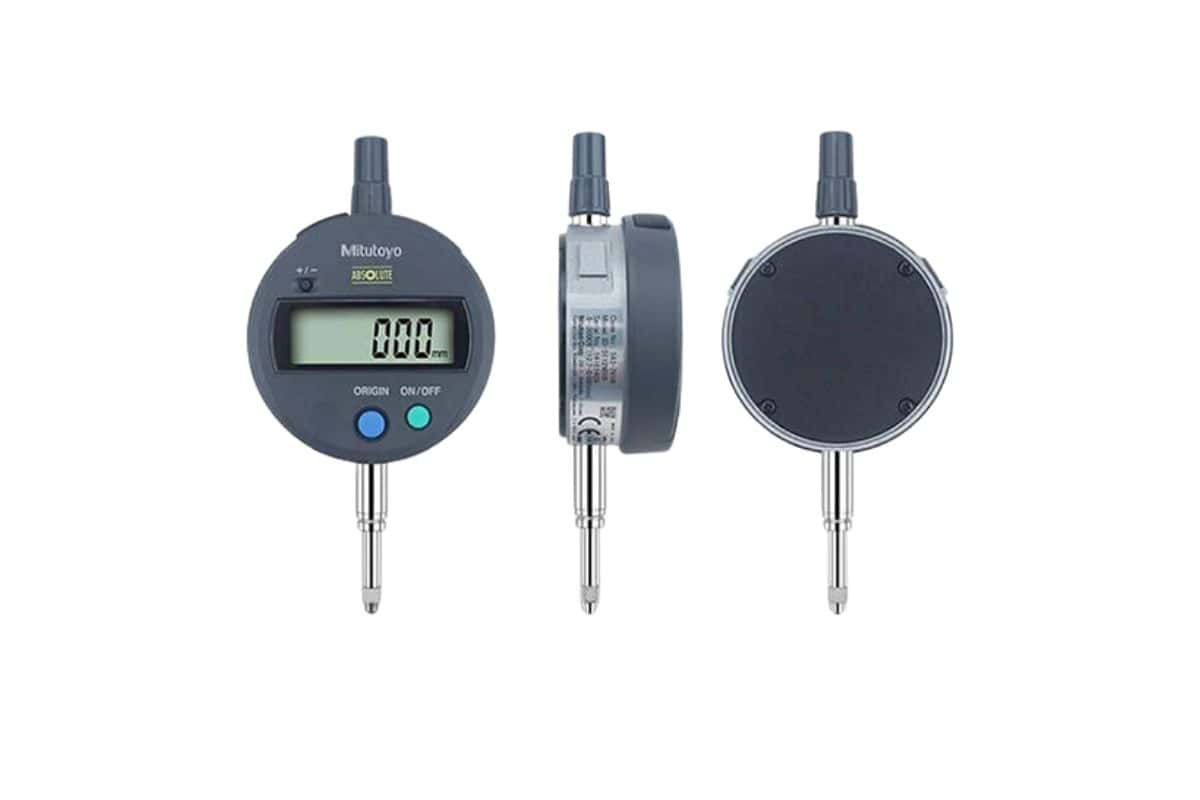

Mitutoyo 543-781B (Đồng hồ so điện tử cơ bản)

• Đặc điểm: Một trong những model đồng hồ so điện tử giá cả phải chăng nhất của Mitutoyo. Hành trình 12.7mm, độ phân giải 0.01mm.
• Lý do ưa chuộng: Mang lại sự tiện lợi của việc đọc số điện tử với mức giá hợp lý. Có các chức năng cơ bản như Zero/ABS, On/Off. Chất lượng Mitutoyo đảm bảo độ tin cậy.
• Phù hợp cho: Người muốn chuyển từ đồng hồ cơ sang điện tử, các công việc QC không yêu cầu xuất dữ liệu.

Dòng Insize – Hiệu năng ấn tượng trong tầm giá

Insize là thương hiệu đến từ Áo, có nhà máy sản xuất tại Trung Quốc, nổi lên như một đối thủ đáng gờm với các sản phẩm chất lượng cao và mức giá cực kỳ cạnh tranh.

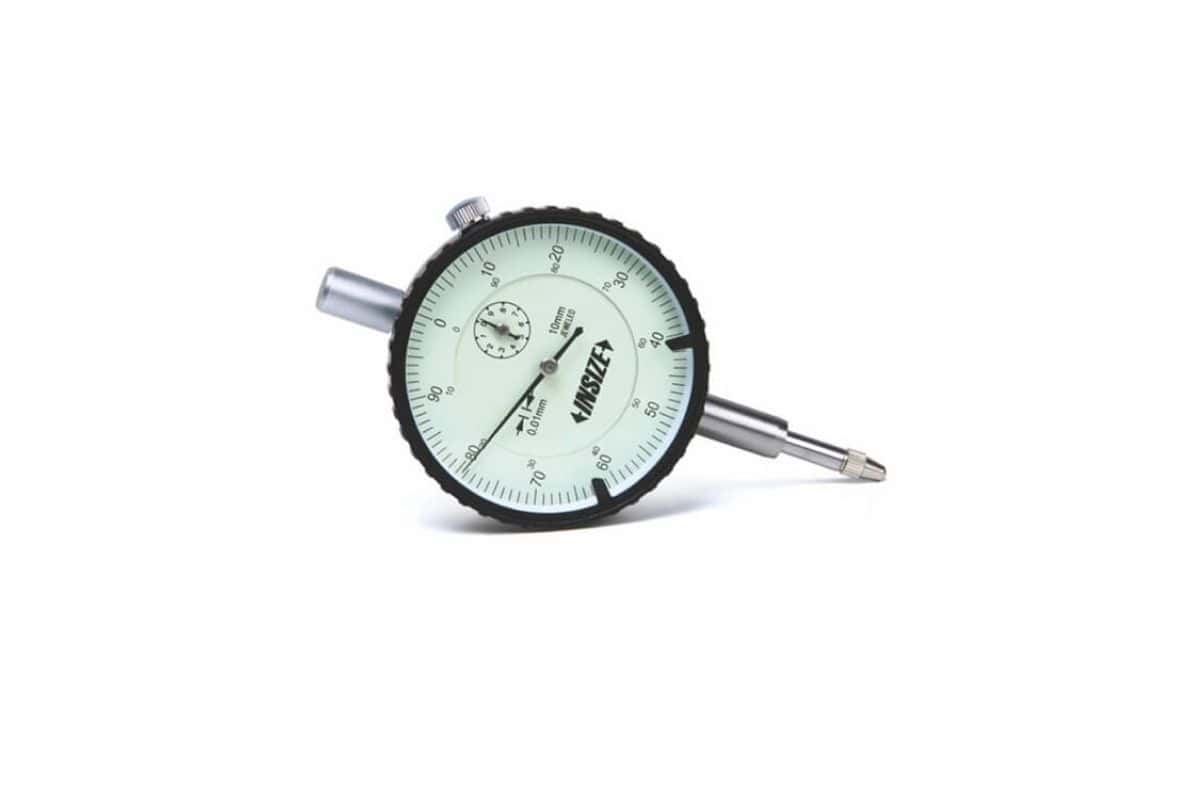

Insize 2308-10A (Đối thủ trực tiếp của Mitutoyo 2046S)

• Đặc điểm: Đồng hồ so cơ tiêu chuẩn với hành trình 10mm, vạch chia 0.01mm. Thiết kế và chức năng tương tự 2046S.
• Lý do ưa chuộng: Chất lượng hoàn thiện tốt, hoạt động ổn định nhưng giá chỉ bằng khoảng 50-60% so với sản phẩm của Mitutoyo. Là lựa chọn tối ưu cho các doanh nghiệp muốn tiết kiệm chi phí mà vẫn đảm bảo chất lượng.
• Phù hợp cho: Các xưởng cơ khí, trường dạy nghề, cá nhân cần một công cụ chất lượng với ngân sách vừa phải.

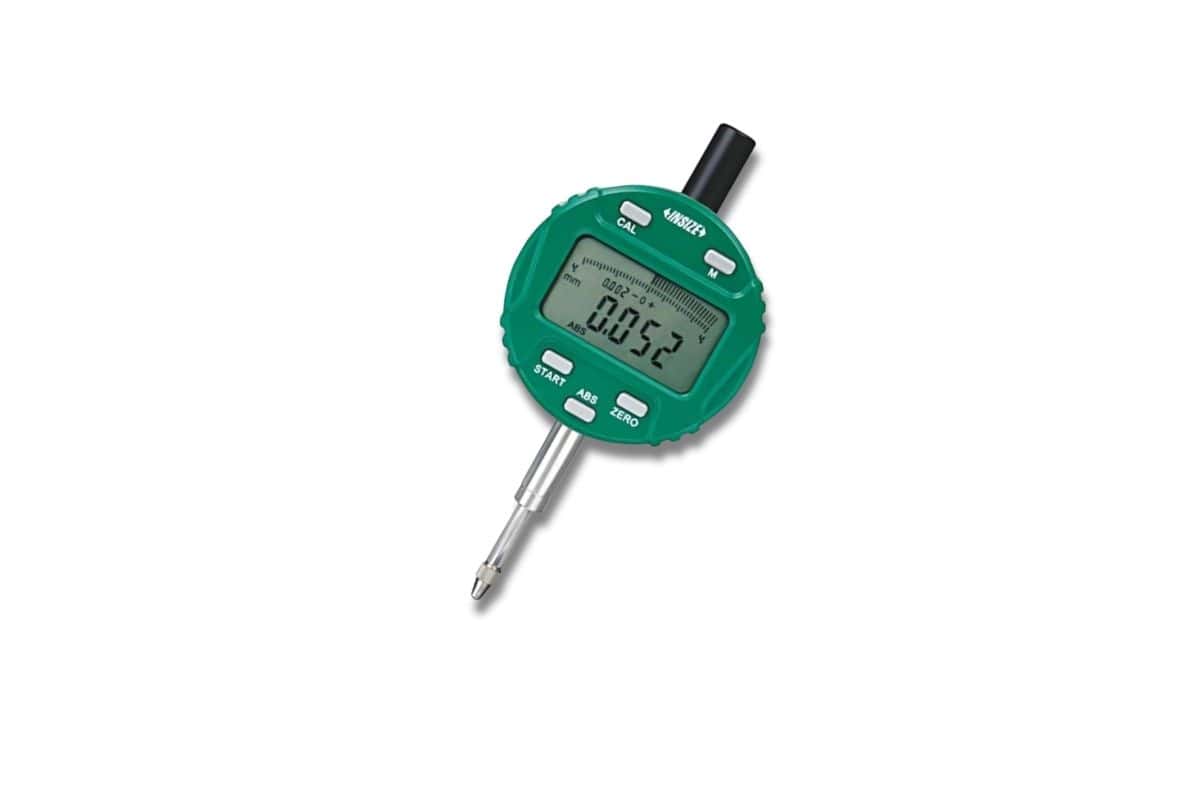

Insize 2108-10 (Đồng hồ so điện tử giá tốt)

• Đặc điểm: Đồng hồ so điện tử hành trình 10mm, độ phân giải 0.01mm. Có cổng xuất dữ liệu, một tính năng thường chỉ có trên các dòng đắt tiền.
• Lý do ưa chuộng: Mức giá cực kỳ hấp dẫn cho một sản phẩm có khả năng kết nối máy tính. Chất lượng đo đáng tin cậy cho hầu hết các ứng dụng công nghiệp.
• Phù hợp cho: Các bộ phận QC muốn xây dựng hệ thống thu thập dữ liệu đo kiểm tự động với chi phí thấp.

Đồng hồ so Teclock (Nhật Bản)

Teclock – Một thương hiệu lâu đời khác của Nhật, chất lượng tương đương Mitutoyo và là một lựa chọn thay thế đáng tin cậy.

Dial indicator Mahr (Đức)

Mahr Nổi tiếng với các thiết bị đo lường chính xác, sản phẩm của Mahr thường có giá rất cao và được dùng trong các ứng dụng đòi hỏi khắt khe nhất như hàng không vũ trụ.

Cấu tạo & Nguyên lý hoạt động của Đồng Hồ So

Để thực sự làm chủ công cụ này, điều đầu tiên chúng ta cần làm là hiểu rõ từng bộ phận cấu thành và cách chúng phối hợp với nhau để tạo ra phép đo chính xác.

Sơ đồ cấu tạo chi tiết

Dù là loại cơ hay điện tử, một chiếc đồng hồ so tiêu chuẩn thường bao gồm các bộ phận chính sau:

• Vỏ (Case): Bảo vệ các chi tiết tinh vi bên trong.
• Mặt số (Dial Face): Hiển thị vạch chia và con số. Với đồng hồ điện tử thì đây là màn hình LCD.
• Kim chỉ thị (Pointer): Kim lớn chỉ giá trị đo chính (thường là 0.01mm/vạch).
• Kim đếm vòng (Revolution Counter): Kim nhỏ chỉ số vòng quay của kim lớn (thường là 1mm/vòng).
• Trục đo (Spindle/Plunger): Trục di chuyển tịnh tiến khi tiếp xúc với vật đo.
• Đầu đo (Contact Point): Tiếp xúc trực tiếp với bề mặt chi tiết, thường làm bằng vật liệu cứng và có thể thay thế.
• Vành (Bezel) và Vít hãm (Bezel Clamp): Dùng để xoay mặt số về vị trí 0 và khóa lại.

Nguyên lý hoạt động: Biến vi chuyển động thành con số

Nguyên lý của đồng hồ so cơ là một kỳ quan cơ khí thu nhỏ. Khi đầu đo tiếp xúc với bề mặt và di chuyển lên xuống, chuyển động tịnh tiến này của trục đo sẽ được truyền tới một hệ thống bánh răng và thanh răng siêu nhỏ bên trong. Hệ thống này khuếch đại vi chuyển động đó lên nhiều lần và biến nó thành chuyển động quay của kim chỉ thị trên mặt số, giúp người dùng đọc được những sai lệch cực nhỏ.

7 Ứng dụng thực tế của Đồng Hồ So

Sự đa năng của đồng hồ so được thể hiện qua hàng loạt ứng dụng đo kiểm quan trọng trong sản xuất và sửa chữa.

1. Kiểm tra độ phẳng bề mặt: Gá đồng hồ so, rà đầu đo trên khắp bề mặt. Sự thay đổi của kim chỉ thị cho biết độ mấp mô.
2. Kiểm tra độ song song: Đo khoảng cách tại hai đầu của hai mặt phẳng, so sánh sự chênh lệch.
3. Kiểm tra độ tròn và độ côn: Xoay chi tiết tròn, nếu kim đứng yên nghĩa là chi tiết tròn tuyệt đối.
4. Kiểm tra độ đồng tâm: Gá đồng hồ vào một lỗ chuẩn, xoay chi tiết và kiểm tra sai lệch ở một lỗ khác.
5. Kiểm tra độ đảo hướng kính và hướng trục (Run-out): Ứng dụng quan trọng nhất khi kiểm tra các trục quay.
6. Đo độ sâu và chiều cao bậc: Sử dụng các loại đầu đo và đồ gá chuyên dụng.
7. So sánh kích thước chi tiết với mẫu chuẩn (Block Gauge): Đây chính là bản chất “đo so sánh” của đồng hồ so.

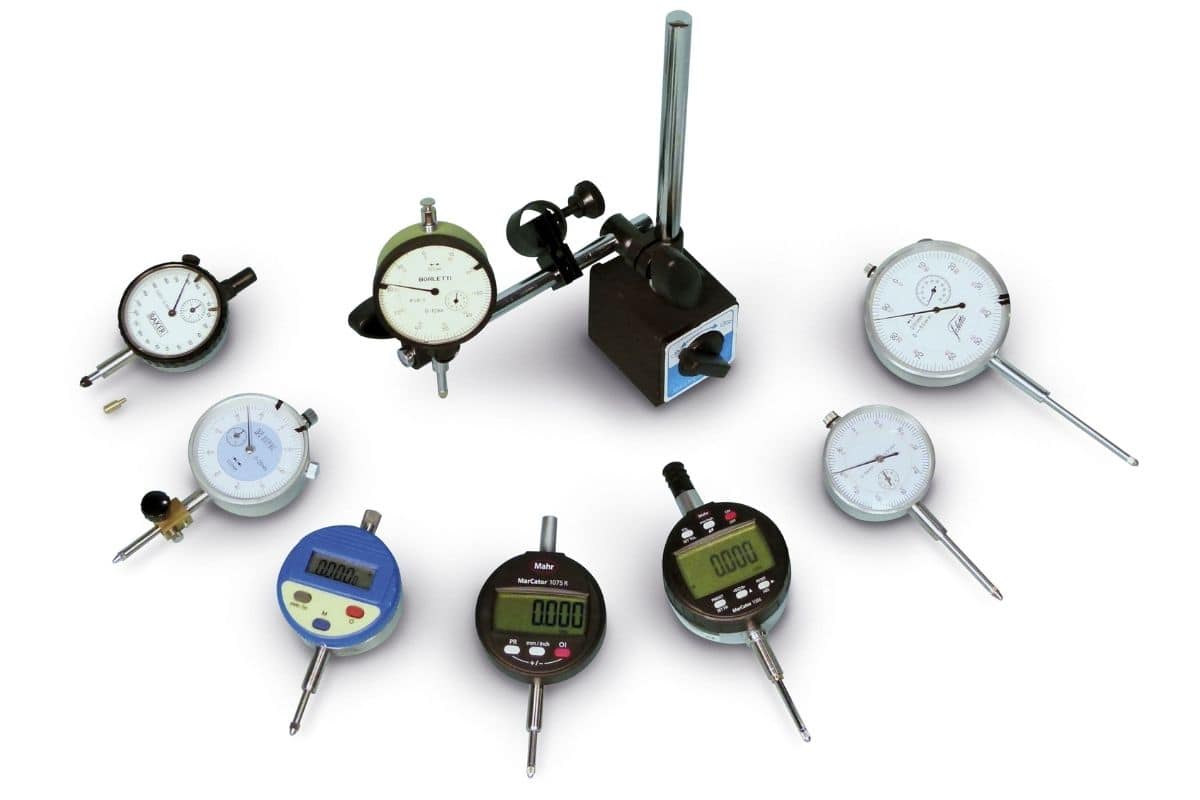

Phân loại đồng hồ so: Chọn Đồng Hồ So Cơ, Điện Tử Hay Chân Gập?

Mỗi dòng đồng hồ so được sinh ra để giải quyết những bài toán khác nhau, và việc hiểu rõ ưu nhược điểm của chúng là chìa khóa để đưa ra lựa chọn tối ưu.

Đồng hồ so cơ

Đây là loại đồng hồ so truyền thống và vẫn còn cực kỳ phổ biến nhờ sự đơn giản và bền bỉ phi thường.

Đặc điểm: Hoạt động hoàn toàn bằng cơ khí, không cần pin hay bất kỳ nguồn năng lượng nào. Kết quả hiển thị qua kim chỉ trên mặt số chia vạch.

Ưu điểm:

• Siêu bền: Chịu được môi trường làm việc khắc nghiệt của xưởng cơ khí (dầu mỡ, bụi bặm).
• Đáng tin cậy: Không bị ảnh hưởng bởi nhiễu điện từ, không lo hết pin giữa chừng.
• Chi phí thấp: Thường có giá thành rẻ hơn so với loại điện tử.

Nhược điểm:

• Khó đọc hơn: Yêu cầu người dùng phải có kỹ năng đọc và cộng kết quả từ kim lớn và kim nhỏ, dễ gây nhầm lẫn.
• Không có tính năng thông minh: Không thể lưu dữ liệu, không có các chức năng tính toán.

Ai nên dùng? Các xưởng gia công cơ khí truyền thống, môi trường làm việc khắc nghiệt, người dùng ưu tiên độ bền và không yêu cầu xử lý dữ liệu phức tạp.

Đồng hồ so điện tử: Kỷ nguyên của sự chính xác và dữ liệu

Đồng hồ so điện tử (hay kỹ thuật số) là bước tiến vượt bậc, mang lại sự tiện lợi, tốc độ và độ chính xác ấn tượng.

Đặc điểm: Kết quả đo được hiển thị rõ ràng bằng con số trên màn hình LCD. Sử dụng pin làm nguồn năng lượng.

Ưu điểm:

• Dễ đọc, chống nhầm lẫn: Con số rõ ràng giúp loại bỏ hoàn toàn sai số do cách đọc.
• Độ chính xác rất cao: Nhiều dòng có độ phân giải lên tới 0.001mm (1 micron).
• Nút Zero/ABS: Dễ dàng thiết lập điểm 0 tại bất kỳ vị trí nào. Chế độ ABS (Absolute) cho phép quay về gốc tọa độ ban đầu.
• Chuyển đổi đơn vị: Dễ dàng chuyển đổi giữa mm và inch.
• Cổng xuất dữ liệu (Data Output): Cho phép kết nối với máy tính hoặc bộ thu thập dữ liệu để phân tích QC, một tính năng cực kỳ giá trị trong sản xuất hàng loạt.

Nhược điểm:

• Cần pin: Phụ thuộc vào nguồn năng lượng, có thể hết pin đột ngột.
• Nhạy cảm hơn: Kém bền hơn loại cơ trong môi trường quá ẩm ướt hoặc nhiều va đập (trừ các dòng có chuẩn chống nước IP).

Ai nên dùng? Các phòng thí nghiệm, bộ phận QC trong các nhà máy hiện đại, các ứng dụng cần đo kiểm hàng loạt và phân tích dữ liệu.

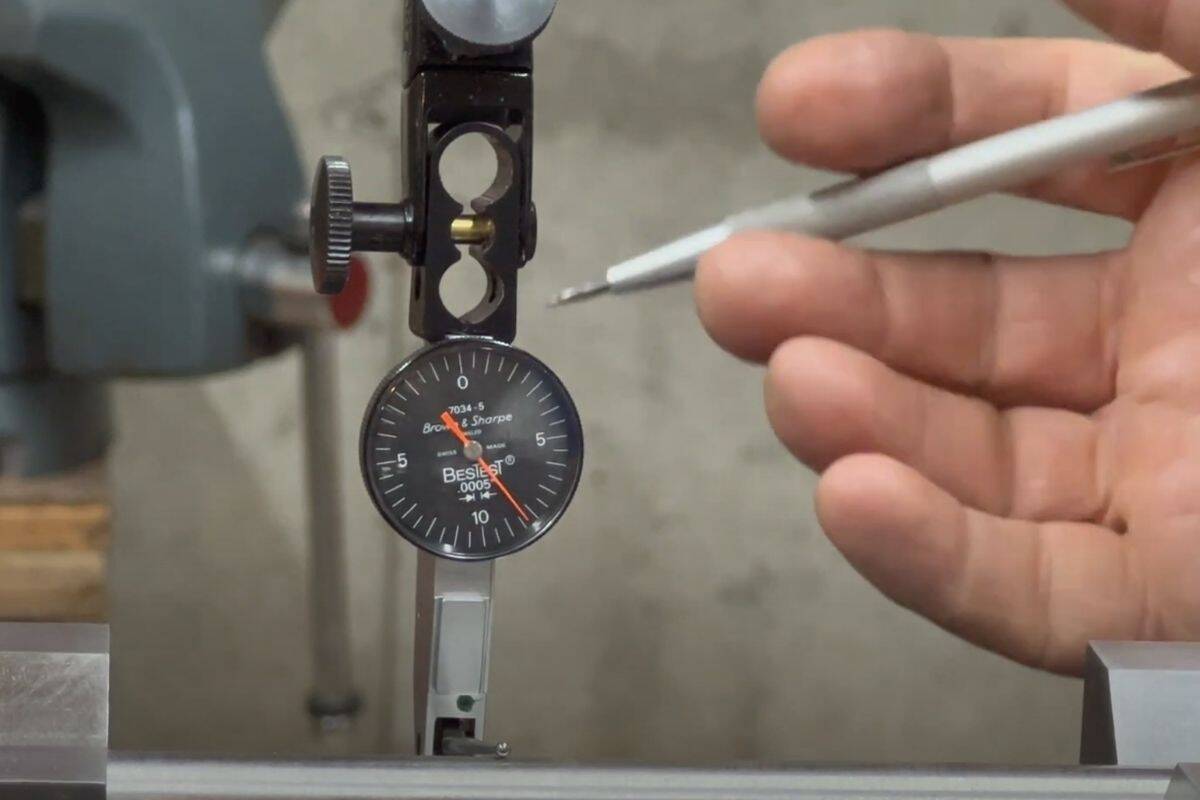

Đồng hồ so chân gập: Chuyên gia trong không gian hẹp

Đồng hồ so chân gập hay đồng hồ so càng gạt (Lever Dial Indicator), loại này có thiết kế đặc biệt cho các nhiệm vụ mà đồng hồ so thông thường phải “bó tay”.

Đặc điểm: Thay vì trục đo di chuyển tịnh tiến, nó sử dụng một đầu đo dạng kim dài có thể gạt qua lại.

Ưu điểm:

• Tiếp cận vị trí khó: Có thể đo các bề mặt bên trong lỗ, các rãnh hẹp, mặt dưới của chi tiết hoặc các vị trí song song với trục chính của đồng hồ.
• Rất nhạy: Có khả năng phát hiện những sai lệch rất nhỏ.

Nhược điểm:

• Hành trình đo ngắn: Phạm vi đo thường rất nhỏ (dưới 1mm).
• Chỉ dùng cho mục đích đặc thù: Không linh hoạt bằng đồng hồ so thường cho các tác vụ đo kiểm tra bề mặt phẳng rộng.

Ai nên dùng? Bắt buộc phải có khi cần kiểm tra độ đồng tâm của các lỗ, căn chỉnh các chi tiết máy trong không gian hẹp, kiểm tra mặt phẳng của các chi tiết gá trên máy phay.

Bảng so sánh trực quan: Đồng hồ so cơ, đồng hồ so điện tử và đồng hồ so chân gập

Để giúp bạn đưa ra quyết định nhanh chóng, bảng dưới đây tóm tắt các điểm khác biệt cốt lõi:

Tiêu chí	Đồng Hồ So Cơ	Đồng Hồ So Điện Tử	Đồng Hồ So Chân Gập
Giá thành	Thấp	Cao	Trung bình
Độ chính xác	Cao	Rất cao	Cao
Dễ sử dụng	Trung bình (cần kỹ năng đọc)	Rất dễ (đọc số trực tiếp)	Trung bình (cần kỹ năng gá đặt)
Độ bền	Rất cao	Trung bình	Cao
Tính năng	Cơ bản	Nâng cao, xuất dữ liệu	Chuyên dụng
Ứng dụng tốt nhất	Môi trường xưởng, QC cơ bản	QC hàng loạt, phòng thí nghiệm	Đo trong lỗ, rãnh, vị trí hẹp

Mẹo chọn mua Đồng Hồ So phù hợp nhu cầu

Dựa trên kinh nghiệm thực tế, đây là những lời khuyên cô đọng giúp bạn đưa ra quyết định mua sắm thông minh nhất.

• Cho công việc cơ bản & môi trường khắc nghiệt: Đừng ngần ngại chọn một chiếc đồng hồ so cơ như Mitutoyo 2046S hoặc Insize 2308-10A. Chúng sẽ là người bạn đồng hành bền bỉ trong nhiều năm.
• Khi cần tốc độ, độ chính xác cao & ghi dữ liệu: Đầu tư vào đồng hồ so điện tử là bắt buộc. Insize 2108-10 là khởi đầu tốt, trong khi các dòng cao cấp hơn của Mitutoyo sẽ mang lại sự ổn định tuyệt đối.
• Khi cần kiểm tra các bề mặt phức tạp, khó tiếp cận: Một chiếc đồng hồ so chân gập như Mitutoyo 513-404E là công cụ không thể thiếu trong hộp đồ của bạn.
• Về thương hiệu: Mitutoyo là tiêu chuẩn vàng, đảm bảo sự yên tâm tuyệt đối. Insize là lựa chọn thông minh nhất khi cân đối giữa giá cả và hiệu năng.

Câu hỏi thường gặp (FAQ) về đồng hồ so

Dưới đây là những câu hỏi phổ biến nhất mà VCCTrading nhận được trong quá trình tư vấn khách hàng trong các dự án sử dụng đồng hồ so

Độ chính xác phổ biến của đồng hồ so là bao nhiêu?

Phổ biến nhất là 0.01mm (một phần trăm milimet). Các loại có độ chính xác cao hơn như 0.001mm (một micron) thường được dùng trong phòng thí nghiệm hoặc các ứng dụng siêu chính xác.

Bao lâu thì nên hiệu chuẩn đồng hồ so một lần?

Theo khuyến nghị của VCCTrading và tiêu chuẩn chất lượng, bạn nên hiệu chuẩn đồng hồ so định kỳ từ 6 tháng đến 1 năm một lần, tùy thuộc vào tần suất sử dụng và môi trường làm việc.

Khi nào nên sử dụng đồng hồ so chân gập thay vì loại thường?

Khi bạn cần đo các vị trí mà trục đo của đồng hồ so thường không thể tiếp cận được, ví dụ như mặt trong của một lỗ, các rãnh hẹp, hoặc cần kiểm tra độ đồng tâm của hai lỗ.

Có thể dùng đồng hồ so để đo kích thước tuyệt đối không?

Về lý thuyết là có thể nếu kết hợp với đồ gá và khối căn mẫu, nhưng đây không phải chức năng chính của nó. Để đo kích thước tuyệt đối, bạn nên dùng thước kẹp hoặc panme sẽ nhanh và chính xác hơn.

Đồng hồ so không chỉ là một dụng cụ, nó là biểu tượng của sự chính xác và là người gác cổng cho chất lượng trong ngành cơ khí. Việc hiểu rõ các loại, chọn đúng sản phẩm và nắm vững kỹ thuật sử dụng không chỉ giúp công việc của bạn hiệu quả hơn mà còn là một khoản đầu tư trực tiếp vào chất lượng và uy tín của sản phẩm bạn làm ra.
