7 Lỗi Xi Lanh Khí Nén Phổ Biến và Cách Sửa Chữa

Hoạt động của dây chuyền sản xuất công nghiệp phụ thuộc rất lớn vào sự ổn định của hệ thống khí nén. Khi một xi lanh khí nén gặp sự cố—như bị kẹt, rò rỉ khí (xì hơi), hoặc chạy không đủ lực—nó có thể gây gián đoạn ngay lập tức, ảnh hưởng đến tiến độ và chi phí.

Việc chẩn đoán chính xác nguyên nhân, từ mòn phớt, lỗi van điều khiển, đến áp suất khí nén không ổn định, là bước đầu tiên và quan trọng nhất trong quy trình khắc phục. Nắm vững các dấu hiệu, nguyên nhân và quy trình sửa chữa là yêu cầu thiết yếu đối với kỹ thuật viên vận hành và bảo trì.

7 Dấu Hiệu Lỗi Xi Lanh Khí Nén & Bảng chẩn đoán nhanh

Để xác định nhanh vấn đề, hãy đối chiếu “triệu chứng” bạn đang gặp phải với bảng chẩn đoán dưới đây. Đây là bước đầu tiên và quan trọng nhất trước khi quyết định tháo gỡ hay sửa chữa.

Dấu hiệu (Triệu chứng)	Nguyên nhân khả nghi phổ biến	Hành động/Tham chiếu
1. Xi lanh không hoạt động (Kẹt cứng)	Mất áp suất khí tổng; Lỗi van điện từ (kẹt/cháy coil); Kẹt tải cơ khí.	Kiểm tra van; Kiểm tra áp suất.
2. Không hết hành trình	Hỏng phớt piston (lọt khí bên trong); Tải trọng quá nặng so với thiết kế.	Kiểm tra tải.
3. Bị xì hơi (Rò rỉ khí)	Mòn/rách/lão hóa gioăng phớt (phớt piston, phớt ty).	Đây là lỗi phổ biến nhất.
4. Xi lanh chạy yếu (Không đủ lực)	Lọt khí bên trong (hỏng phớt); Áp suất khí cung cấp thấp; Van tiết lưu chỉnh sai.	Kiểm tra phớt; Kiểm tra áp suất; Kiểm tra van.
5. Xi lanh chạy chậm, giật	Thiếu bôi trơn (khí khô); Đường ống cấp khí bị nghẹt; Áp suất không ổn định.	Kiểm tra bộ lọc khí (bộ châm dầu nếu có); Kiểm tra đường ống.
6. Ty xi lanh bị cong, xước	Lắp đặt sai (lệch tâm); Tải trọng bên (side load) quá lớn; Va đập cơ học.	Dừng hoạt động ngay!
7. Xi lanh bị nóng bất thường	Ma sát quá cao (thiếu bôi trơn, mòn); Tần suất hoạt động quá cao.	Kiểm tra hệ thống bôi trơn; Kiểm tra tần suất/tải trọng.

5 Nguyên Nhân Gốc Rễ Khiến Xi Lanh Hỏng

Hiểu rõ nguyên nhân gốc rễ không chỉ giúp sửa chữa đúng cách mà còn giúp phòng ngừa lỗi tái diễn.

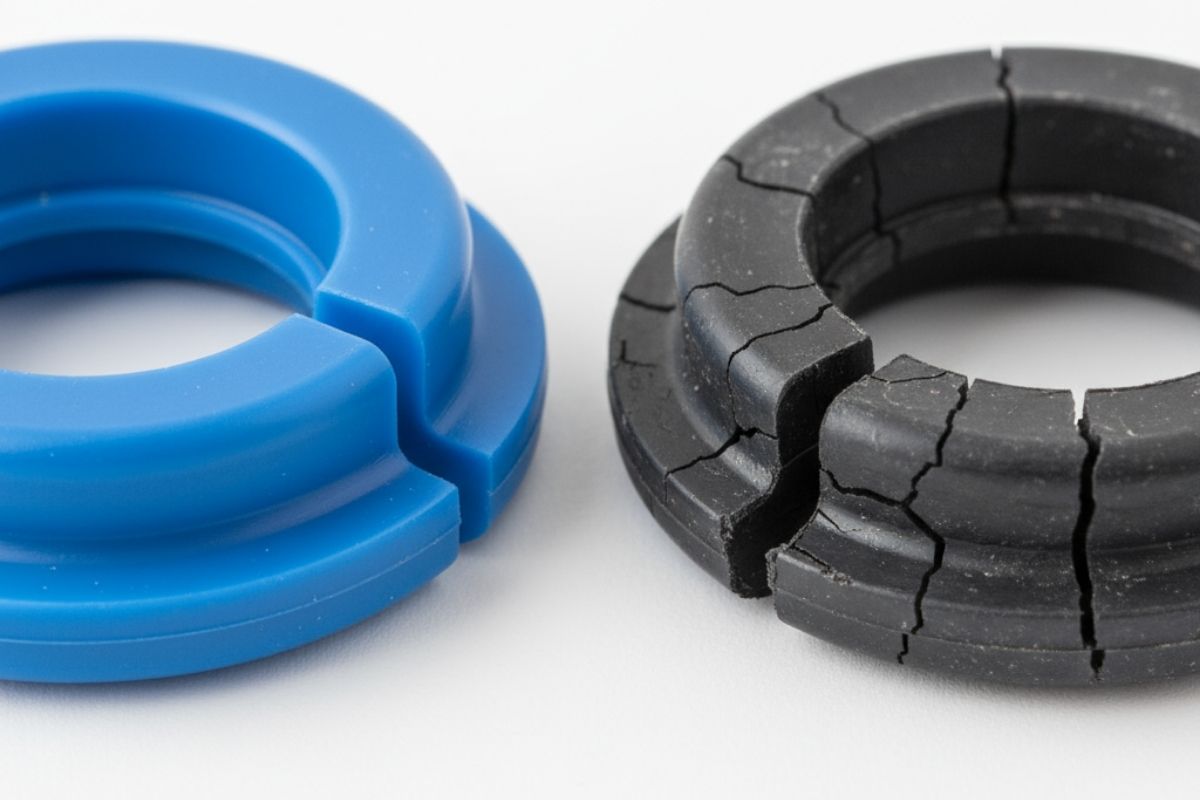

Nguyên nhân #1: Mòn Gioăng Phớt

Đây là nguyên nhân phổ biến nhất. Gioăng (Gasket) và phớt (Seal) là các chi tiết làm kín, chịu ma sát liên tục trong quá trình xi lanh hoạt động.

• Phớt Piston (Piston Seal): Nằm trên đầu piston, ngăn khí lọt từ khoang này sang khoang kia. Nếu phớt này hỏng, xi lanh sẽ bị yếu hoặc không chạy hết hành trình.
• Phớt Ty (Rod Seal): Nằm ở nắp xi lanh, ngăn khí xì ra ngoài dọc theo ty xi lanh.

Theo thời gian, chúng bị mòn, lão hóa, hoặc rách do ma sát và chất lượng khí nén, dẫn đến lỗi xì hơi và yếu lực.

Nguyên nhân #2: Chất lượng khí nén kém (Ẩm, bẩn, thiếu bôi trơn)

Đây là “kẻ thù thầm lặng” của xi lanh. Khí nén cấp vào phải sạch và khô.

• Ẩm (Hơi nước): Gây rỉ sét bên trong nòng và các chi tiết kim loại, làm hỏng bề mặt và phá hủy phớt.
• Bẩn (Cặn, bụi): Hoạt động như giấy nhám, mài mòn phớt và làm xước nòng/ty xi lanh.
• Thiếu bôi trơn: Với các hệ thống yêu cầu dầu bôi trơn, việc thiếu dầu gây ma sát lớn, làm mòn phớt và sinh nhiệt.

Một bộ lọc khí nén bị bẩn hoặc bộ sấy khí không hoạt động là nguyên nhân trực tiếp dẫn đến hỏng hóc hàng loạt.

Khi xác định nguyên nhân lỗi liên quan đến sai kích thước hoặc hành trình, hãy tham khảo Hướng Dẫn Cách Chọn Xi Lanh Khí Nén Từ A–Z để chọn bore, stroke và kiểu tác động phù hợp.

Nguyên nhân #3: Lỗi từ Van Điều Khiển (Phân biệt lỗi van và lỗi xi lanh)

Rất nhiều trường hợp xi lanh không hoạt động bị chẩn đoán nhầm là hỏng xi lanh, trong khi thực tế lỗi nằm ở van điện từ (solenoid valve) điều khiển nó. Van có thể bị kẹt (do khí bẩn) hoặc cháy coil điện, khiến khí không thể vào xi lanh.

Mẹo kiểm tra nhanh: Để phân biệt lỗi, hãy tháo đường ống khí ra khỏi xi lanh. Kích hoạt van điện từ và kiểm tra xem khí có phụt ra mạnh ở cổng cấp không.

• Nếu khí không ra (hoặc ra yếu): Lỗi 99% ở van hoặc đường ống.
• Nếu khí ra bình thường: Lỗi nằm ở xi lanh.

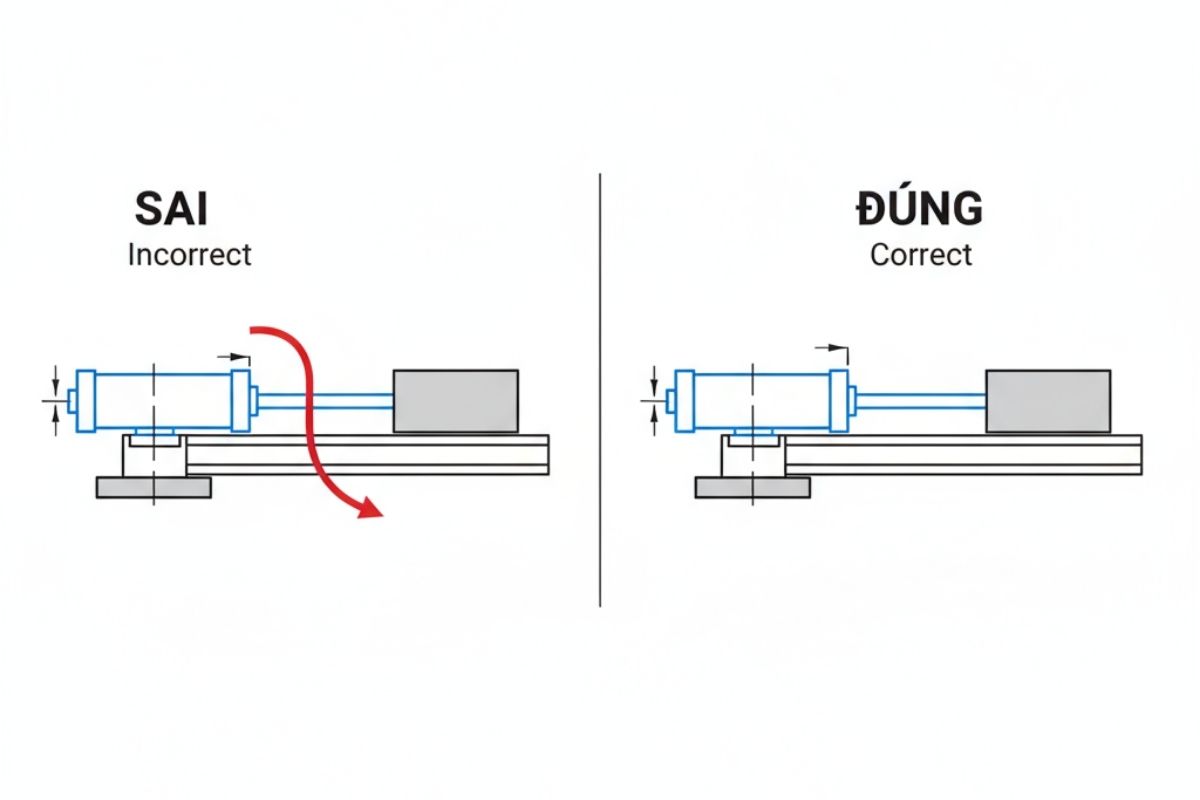

Nguyên nhân #4: Lỗi Lắp Đặt & Tải Trọng (Gây tải trọng bên)

Xi lanh khí nén được thiết kế để chịu tải dọc trục (đẩy/kéo thẳng). Nếu lắp đặt bị lệch tâm (misalignment), hoặc cơ cấu máy tạo ra một lực ngang (gọi là tải trọng bên – side load) tác động lên ty xi lanh, nó sẽ gây ra hậu quả nghiêm trọng.

Lực này ép ty xi lanh cọ xát vào bạc lót và nắp một cách không đồng đều, gây mòn phớt nhanh chóng và tệ nhất là làm cong vênh hoặc trầy xước ty xi lanh.

Nguyên nhân #5: Môi trường làm việc khắc nghiệt

Môi trường quá nóng làm phớt nhanh bị lão hóa, mất tính đàn hồi. Môi trường có hóa chất hoặc bụi bẩn (như trong nhà máy xi măng, xưởng gỗ) có thể bám vào ty xi lanh, đi vào bên trong và phá hủy phớt.

Khi kiểm tra lỗi liên quan đến báo vị trí sai, kiểm tra trước khe lắp và khoảng cách sensor — tham khảo Hướng Dẫn Lắp Cảm Biến Xi Lanh để hiệu chỉnh đúng khoảng cách ON/OFF.

Hướng Dẫn Chi Tiết Cách Sửa Xi Lanh Khí Nén

Phần này tập trung vào việc tự khắc phục lỗi phổ biến nhất: thay gioăng phớt.

Bước 1: Chuẩn bị dụng cụ và An toàn

CẢNH BÁO AN TOÀN: LUÔN LUÔN NGẮT KHÍ NÉN HOÀN TOÀN và xả hết áp suất tồn dư trong đường ống trước khi bắt đầu tháo bất kỳ bộ phận nào. Xi lanh có thể bất ngờ di chuyển nếu còn áp suất, gây tai nạn nghiêm trọng.

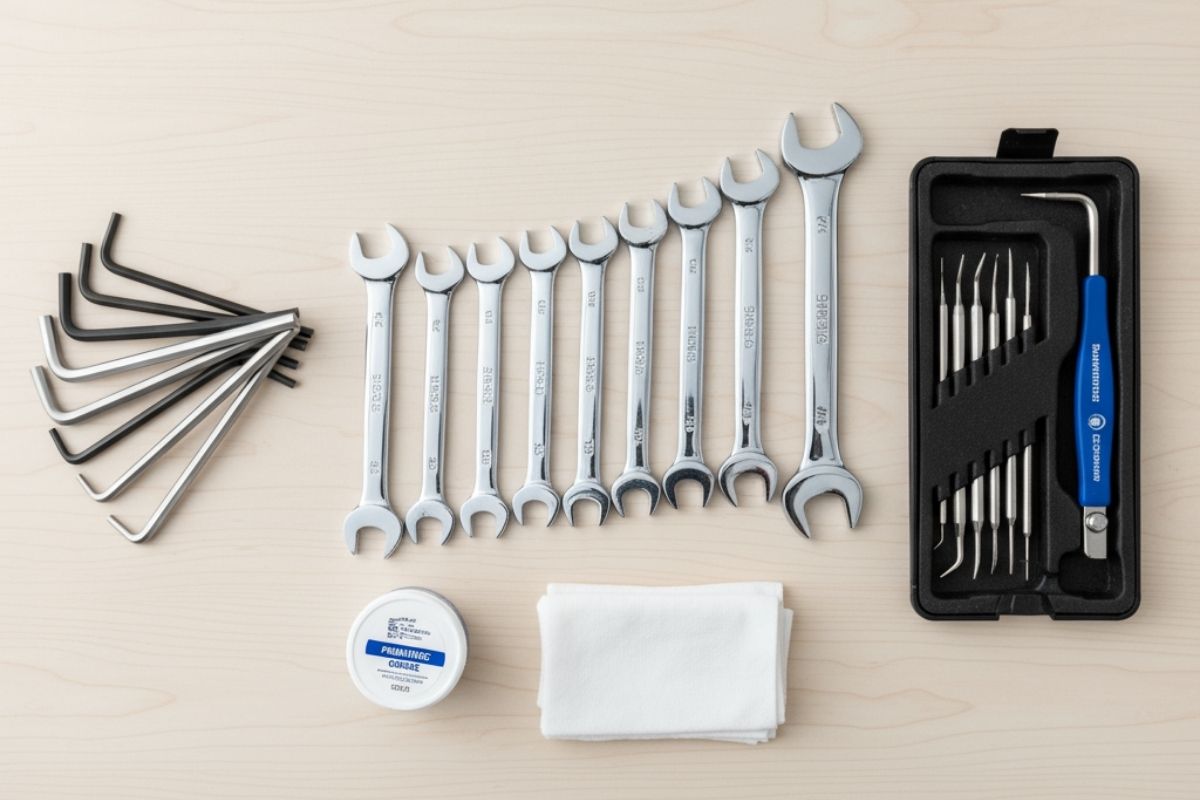

Dụng cụ cần thiết:

• Bộ cờ lê hoặc mỏ lết phù hợp.
• Bộ lục giác (nếu dùng bulong lục giác).
• Bộ dụng cụ tháo phớt chuyên dụng (hoặc tuốc nơ vít nhỏ đã được mài tù đầu để tránh làm xước rãnh).
• Mỡ bôi trơn chuyên dụng cho khí nén (Tuyệt đối không dùng mỡ bò).
• Giẻ sạch, không xơ.

Bước 2: Hướng dẫn chi tiết (A-Z) thay gioăng phớt xi lanh (Cho lỗi xì hơi, yếu)

Đây là quy trình tiêu chuẩn cho hầu hết các loại xi lanh thông dụng:

1. Tháo xi lanh: Ghi lại vị trí các cổng khí. Tháo các đầu nối ống khí và tháo xi lanh ra khỏi máy.
2. Vệ sinh bên ngoài: Dùng giẻ sạch lau toàn bộ xi lanh để tránh bụi bẩn rơi vào trong khi tháo.
3. Tháo nắp: Tùy loại xi lanh, nắp có thể được giữ bằng bulong (xi lanh vuông) hoặc bằng ren (xi lanh tròn). Tháo các bulong hoặc vặn nắp ra.
4. Rút ty và piston: Cẩn thận rút cụm ty và piston ra khỏi nòng (thân) xi lanh. Lưu ý: Rút thẳng tay, tránh để ty va đập vào nòng gây xước.
5. Tháo phớt cũ: Dùng dụng cụ chuyên dụng, cẩn thận tháo phớt piston và phớt ty (ở nắp) cũ ra. Tuyệt đối không dùng tuốc nơ vít sắc nhọn để nạy, vì nó sẽ làm xước rãnh kim loại, khiến phớt mới không thể làm kín.
6. Vệ sinh bên trong: Dùng giẻ sạch vệ sinh kỹ nòng xi lanh, các rãnh phớt trên piston và nắp. Kiểm tra xem nòng và ty có bị xước không.
7. Lắp phớt mới: Lắp phớt mới vào đúng vị trí. Quan trọng: Chú ý lắp đúng chiều của phớt. Bôi một lớp mỡ chuyên dụng mỏng lên phớt và rãnh.
8. Lắp lại: Cẩn thận đưa cụm piston vào lại nòng. Lắp nắp và siết bulong (siết đối xứng, đều tay).
9. Kiểm tra: Lắp lại xi lanh lên máy và kiểm tra hoạt động.

Bước 3: Cách xử lý xi lanh bị kẹt (Kiểm tra cơ khí & van)

Nếu xi lanh bị kẹt, hãy kiểm tra theo trình tự:

Kiểm tra Van: Thực hiện “Mẹo kiểm tra nhanh” ở trên để chắc chắn van vẫn hoạt động.

Kiểm tra Tải cơ khí: Tháo chốt kết nối giữa ty xi lanh và tải cơ khí. Cho xi lanh chạy không tải.

• Nếu xi lanh chạy bình thường -> Lỗi nằm ở phần cơ khí (bị kẹt, móp méo).
• Nếu xi lanh vẫn kẹt -> Lỗi nội tại của xi lanh.

Kiểm tra Lắp đặt: Đảm bảo xi lanh được lắp thẳng hàng, không bị vênh.

Việc sửa chữa xi lanh khí nén đòi hỏi sự kết hợp giữa kiến thức chuyên môn về hệ thống (để chẩn đoán) và kỹ năng thực hành (để thay thế). Hiểu rõ các nguyên nhân gốc rễ như chất lượng khí nén, lỗi lắp đặt, và bảo trì gioăng phớt định kỳ là chìa khóa để giảm thiểu thời gian dừng máy. Trong khi các lỗi đơn giản như thay phớt có thể được xử lý tại chỗ, các hỏng hóc nghiêm trọng như trầy xước ty hoặc nòng xi lanh cần đến sự can thiệp chuyên nghiệp.
