Xi Lanh Khí Nén Thông Minh & IO-Link: Giải Pháp Tối Ưu Hóa & Bảo Trì 4.0

Trong kỷ nguyên Công nghiệp 4.0, áp lực tối ưu hóa hiệu suất thiết bị tổng thể (OEE) và giảm thiểu thời gian ngừng máy (Downtime) đang buộc các nhà máy sản xuất phải thay đổi tư duy quản lý tài sản. Hệ thống khí nén vốn được xem là “ngựa thồ” bền bỉ nhưng “câm lặng” trong các dây chuyền tự động hóa – đang trở thành điểm mù lớn nhất trong việc thu thập dữ liệu vận hành.

Sự ra đời của xi lanh khí nén thông minh tích hợp công nghệ IO-Link đã giải quyết triệt để bài toán này, biến các cơ cấu chấp hành cơ khí đơn thuần thành các thiết bị IoT có khả năng giao tiếp, tự chẩn đoán và cung cấp dữ liệu thời gian thực cho hệ thống quản lý trung tâm.

Xi lanh khí nén thông minh là gì?

Trước khi đi sâu vào các thông số kỹ thuật, chúng ta cần xác định rõ khái niệm để thấy được sự nâng cấp vượt bậc của công nghệ này so với các giải pháp truyền thống.

Xi lanh khí nén thông minh (Smart Pneumatic Cylinder) thực chất là sự tích hợp hoàn hảo giữa cơ khí chính xác (thân xi lanh chuẩn ISO 15552, ISO 21287…) và hệ thống cảm biến vị trí thế hệ mới. Khác với xi lanh truyền thống chỉ sử dụng cảm biến từ (Reed switch/Solid state) để báo tín hiệu nhị phân ON/OFF tại hai đầu hành trình, xi lanh thông minh cung cấp bức tranh toàn cảnh về “sức khỏe” của thiết bị.

Thông qua module truyền thông (chủ đạo là IO-Link), thiết bị này gửi về bộ điều khiển PLC không chỉ vị trí của piston mà còn cả các dữ liệu chẩn đoán quan trọng như: tốc độ di chuyển, thời gian hành trình (cycle time), số lần đóng mở và nhiệt độ vận hành.

Công nghệ lõi: Cảm biến vị trí IO-Link hoạt động như thế nào?

“Trái tim” tạo nên trí thông minh cho hệ thống khí nén chính là cảm biến vị trí hỗ trợ giao thức IO-Link. Để triển khai thành công, kỹ sư vận hành cần nắm vững kiến trúc giao tiếp dưới đây.

Giao thức IO-Link là gì?

IO-Link (Tiêu chuẩn quốc tế IEC 61131-9) được ví như “cổng USB” của thế giới tự động hóa. Đây là công nghệ giao tiếp điểm-điểm (point-to-point) đầu tiên trên thế giới dành hóa cho cảm biến và cơ cấu chấp hành, cho phép kết nối liền mạch từ cấp trường (field level) lên bộ điều khiển (PLC) và hệ thống giám sát cấp cao (SCADA/Cloud/ERP).

Kiến trúc hệ thống và Dòng dữ liệu

Trong hệ sinh thái xi lanh thông minh, dữ liệu di chuyển theo quy trình ba bước chặt chẽ:

1. Cảm biến IO-Link: Gắn trực tiếp trên rãnh xi lanh, thu thập dữ liệu thô.
2. IO-Link Master: Bộ thu nhận tín hiệu từ nhiều cảm biến và truyền về PLC qua các giao thức mạng công nghiệp (Profinet, EtherNet/IP, EtherCAT…).
3. PLC/Hệ thống điều khiển: Phân tích dữ liệu để điều khiển hoặc cảnh báo.

Điểm “ăn tiền” của công nghệ này là khả năng truyền tải song song 3 loại dữ liệu:

• Dữ liệu quá trình (Process Data): Trạng thái hoạt động, vị trí thực tế.
• Dữ liệu dịch vụ (Service Data): Thông tin định danh thiết bị, thông số cài đặt.
• Dữ liệu sự kiện (Event Data): Các cảnh báo lỗi tức thời (đứt dây, quá nhiệt, mất tín hiệu).

Nếu mục tiêu là giảm chi phí năng lượng ở quy mô nhà máy, tham khảo các giải pháp và tiêu chí chọn xi lanh tiết kiệm điện: Xi lanh Khí nén Tiết kiệm Năng lượng: Giải pháp Tiết Kiệm Chi phí Điện Nhà Máy.

5 Lợi ích thực tế giúp doanh nghiệp “hoàn vốn” nhanh chóng

Mặc dù chi phí đầu tư ban đầu cho IO-Link cao hơn giải pháp truyền thống, nhưng khi phân tích bài toán Tổng chi phí sở hữu (TCO) và Lợi tức đầu tư (ROI), công nghệ này mang lại 5 giá trị cốt lõi không thể bỏ qua.

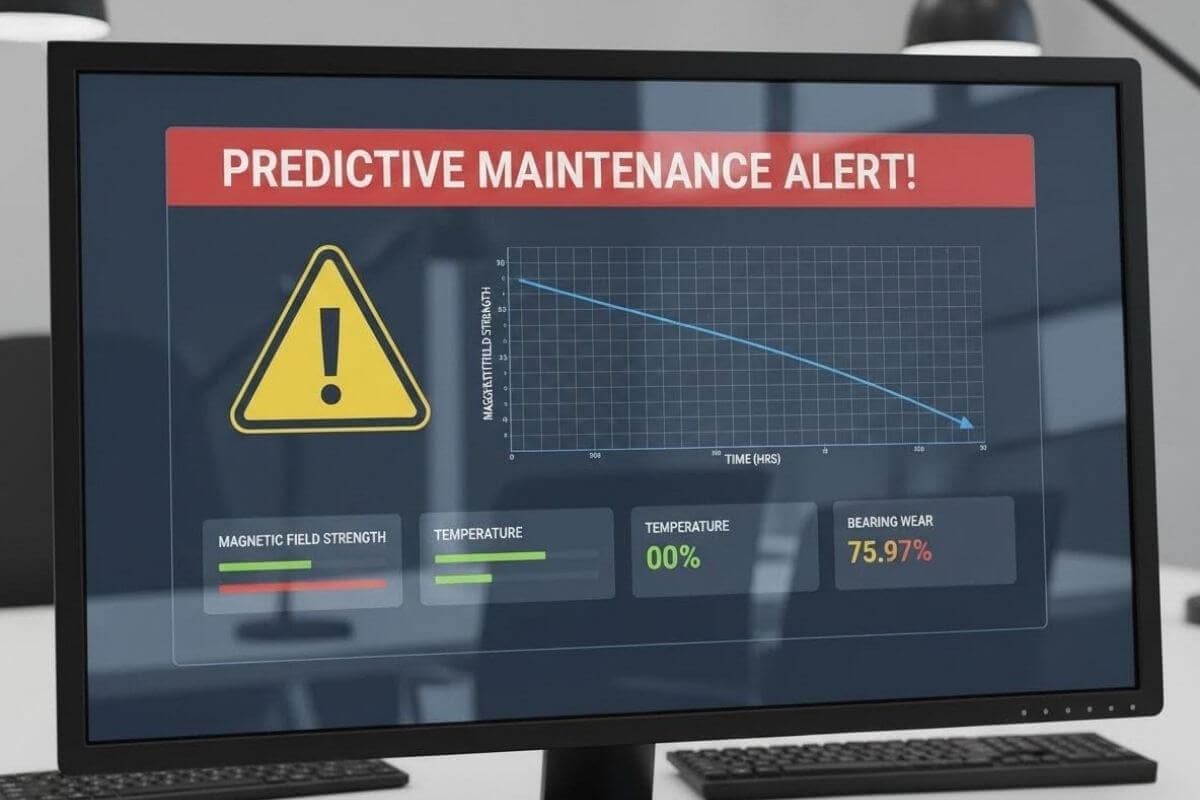

Bảo trì dự đoán (Predictive Maintenance)

Cảm biến thông minh liên tục giám sát chất lượng từ trường của nam châm piston. Nếu từ trường suy giảm hoặc nhiệt độ tăng cao bất thường (dấu hiệu của mài mòn gioăng phớt hoặc kẹt cơ khí), cảm biến sẽ gửi cảnh báo về trung tâm trước khi xi lanh thực sự hỏng hóc. Điều này cho phép đội ngũ bảo trì lên kế hoạch thay thế chủ động (Planned Downtime), loại bỏ hoàn toàn các sự cố dừng máy đột ngột.

Giảm thời gian chết (Downtime) nhờ tính năng thay thế nóng

Khi cần thay thế một cảm biến bị lỗi, tính năng “Lưu trữ dữ liệu” (Data Storage) trên bộ IO-Link Master sẽ tự động nạp lại toàn bộ cấu hình cũ vào cảm biến mới. Kỹ thuật viên chỉ cần thao tác thay thế vật lý (Plug & Play) mà không cần căn chỉnh lại vị trí hay cài đặt lại tham số, rút ngắn thời gian xử lý sự cố từ hàng giờ xuống chỉ còn vài phút.

Linh hoạt sản xuất (Flexible Manufacturing)

Đối với các dây chuyền cần thay đổi mẫu mã liên tục (Changeover), xi lanh thông minh cho phép thay đổi điểm tác động (Switching points) ngay trên phần mềm điều khiển. Nhà máy có thể điều chỉnh quy trình sản xuất trong vài giây thông qua thao tác “Remote Teach-in”, thay vì phải cử người đi chỉnh vị trí cảm biến thủ công tại từng máy.

Giám sát hiệu suất thời gian thực

Hệ thống có khả năng đo chính xác “thời gian hành trình” (Cycle time). Nếu thời gian này bị kéo dài, đó là chỉ dấu sớm của việc rò rỉ khí nén, thiếu dầu bôi trơn hoặc tải trọng bị kẹt. Việc phát hiện sớm rò rỉ khí nén giúp doanh nghiệp tiết kiệm đáng kể chi phí điện năng cho máy nén khí.

Tiết kiệm chi phí phần cứng và thi công

Cáp IO-Link sử dụng chuẩn 3 dây không bọc nhiễu thông dụng, giá thành rẻ và dễ thi công. Việc gom tín hiệu qua IO-Link Master giúp loại bỏ các module Input Analog đắt tiền trên PLC và giảm kích thước tủ điện, giúp hệ thống gọn gàng và dễ quản lý hơn.

Phân loại và Hướng dẫn lựa chọn Cảm biến cho Xi lanh

Thị trường hiện cung cấp các dòng cảm biến IO-Link đa dạng. Tùy thuộc vào bài toán kỹ thuật, doanh nghiệp cần lựa chọn đúng chủng loại:

Cảm biến phát hiện điểm cuối (Smart End-position Sensors)

Dùng để thay thế Reed switch truyền thống. Ưu điểm của phiên bản IO-Link là khả năng cài đặt điểm tác động cực kỳ chính xác qua phần mềm, loại bỏ hiện tượng rung động (chattering) và có đèn LED hiển thị trạng thái trực quan 360 độ.

Cảm biến đo hành trình liên tục (Position Transmitters)

Đây là giải pháp cao cấp cho các ứng dụng cần kiểm soát vị trí piston tại mọi thời điểm (ví dụ: đo kiểm kích thước sản phẩm, ép chi tiết theo độ sâu). Thiết bị cung cấp dải đo tuyến tính (ví dụ: 0-50mm, 0-100mm…) với độ phân giải cao (<0.05mm), thay thế hiệu quả cho các loại thước quang cồng kềnh.

Các tiêu chuẩn kỹ thuật bắt buộc

• Kiểu lắp đặt: Phổ biến nhất là Rãnh chữ T (T-slot) và Rãnh chữ C (C-slot). Với xi lanh tròn hoặc thanh giằng (Tie-rod), cần chọn đúng loại đai gá (Mounting bracket).
• Cấp bảo vệ (IP Rating): Chọn IP67 cho môi trường công nghiệp thường. Với ngành Thực phẩm & Đồ uống (F&B), bắt buộc chọn chuẩn IP69K (vỏ thép không gỉ 316L) để chịu được quy trình tẩy rửa áp lực cao.

Top 5 Thương hiệu uy tín tại thị trường Việt Nam

Để đảm bảo tính đồng bộ và độ bền, việc lựa chọn hãng sản xuất uy tín là yếu tố then chốt. Dưới đây là các thương hiệu đang dẫn đầu thị phần thiết bị khí nén thông minh tại Việt Nam:

• Festo (Đức): Tiên phong công nghệ với hệ sinh thái Automation Platform. Cảm biến Festo nổi tiếng về độ bền và khả năng tích hợp sâu.
• SMC (Nhật Bản): “Ông vua” thị phần với dải sản phẩm cực rộng, độ sẵn có cao và chi phí hợp lý cho đại đa số nhà máy.
• SICK (Đức): Chuyên gia về cảm biến. Dòng cảm biến từ MPS của SICK được đánh giá cao về độ chính xác và khả năng tương thích chéo với nhiều hãng xi lanh.
• IFM Efector (Đức): Nổi bật với các bộ IO-Link Master và cảm biến “nồi đồng cối đá”, chịu rung động và môi trường khắc nghiệt cực tốt.
• Keyence (Nhật Bản): Tập trung vào trải nghiệm người dùng, cài đặt cực nhanh và màn hình hiển thị thông số trực quan.

Lưu ý khi lắp đặt và Khắc phục sự cố thường gặp

Dù dễ sử dụng, việc triển khai IO-Link vẫn cần tuân thủ các nguyên tắc kỹ thuật để tránh các lỗi không đáng có.

Lắp đặt cơ khí và xử lý nhiễu từ

Cần siết vít cố định cảm biến với lực vừa đủ (khuyến nghị 0.5 – 0.6 Nm cho vít M2.5/M3) để tránh vỡ vỏ. Tuyệt đối không lắp cảm biến quá gần các nguồn sinh từ trường mạnh (như máy hàn, động cơ lớn) trừ khi sử dụng dòng chuyên dụng “Weld-immune”.

Cấu hình IODD và giới hạn đường dây

Để PLC nhận diện thiết bị, kỹ thuật viên bắt buộc phải tải file IODD (IO Device Description) từ trang chủ hãng và nạp vào phần mềm cấu hình. Ngoài ra, cần lưu ý sụt áp trên đường dây nếu kéo cáp xa (gần mức giới hạn 20m), đảm bảo nguồn cấp tại cảm biến luôn ổn định mức 24V DC (-20%/+25%).

Câu hỏi thường gặp (FAQs)

Dưới đây là giải đáp cho những thắc mắc phổ biến nhất của doanh nghiệp khi bắt đầu lộ trình chuyển đổi số hệ thống khí nén.

Hệ thống xi lanh cũ có nâng cấp lên IO-Link được không?

Hoàn toàn được. Đây là giải pháp Retrofit rất hiệu quả. Bạn chỉ cần thay thế cảm biến từ cũ bằng cảm biến IO-Link và bổ sung bộ IO-Link Master. Thân xi lanh cơ khí cũ vẫn có thể tái sử dụng nếu còn hoạt động tốt.

Khoảng cách truyền dẫn tối đa của cáp IO-Link là bao nhiêu?

Theo tiêu chuẩn IEC 61131-9, chiều dài cáp tối đa từ Master đến thiết bị (Cảm biến) là 20 mét. Nếu khoảng cách xa hơn, bạn cần đặt bộ Master phân tán (Remote I/O) gần cụm xi lanh và kéo cáp mạng (Profinet/Ethernet) về tủ điện trung tâm.

Chi phí đầu tư cảm biến IO-Link có quá cao không?

Giá thành thiết bị IO-Link thường cao hơn 30-50% so với loại thường. Tuy nhiên, nếu tính đến việc loại bỏ module Analog, giảm chi phí dây dẫn và quan trọng nhất là loại bỏ rủi ro dừng máy (downtime cost), thời gian hoàn vốn (ROI) thường chỉ dưới 1 năm.

Chuyển đổi sang xi lanh khí nén thông minh và ứng dụng IO-Link không chỉ là xu hướng công nghệ mà là bước đi chiến lược để các nhà máy Việt Nam nâng cao năng lực cạnh tranh toàn cầu. Việc minh bạch hóa dữ liệu từ cấp trường (Field level) giúp doanh nghiệp chuyển dịch từ thế bị động (sửa chữa khi hỏng) sang chủ động (bảo trì dự đoán), tối ưu hóa từng đồng chi phí vận hành.

Để được tư vấn chuyên sâu về giải pháp, lựa chọn mã sản phẩm phù hợp và hỗ trợ kỹ thuật cài đặt hệ thống khí nén thông minh, quý doanh nghiệp có thể liên hệ trực tiếp với VCC Trading. Với kinh nghiệm dày dạn trong lĩnh vực cung ứng xi lanh khí nén và tự động hóa, VCC Trading cam kết mang đến những giải pháp tối ưu nhất, giúp nhà máy của bạn bắt nhịp vững chắc với làn sóng công nghệ 4.0.
