So Sánh Xi Lanh Khí Nén Thân Tròn và Thân Vuông: Chọn Loại Nào?

Xi lanh khí nén đóng vai trò chuyển đổi năng lượng từ khí nén thành chuyển động cơ học, trở thành trái tim của nhiều hệ thống tự động hóa. Sự phát triển không ngừng của ngành công nghiệp đã tạo ra nhiều dòng sản phẩm xi lanh với các công năng khác nhau, trong đó, hai loại phổ biến nhất là xi lanh thân tròn và xi lanh thân vuông.

Mỗi loại đều có những ưu điểm, nhược điểm và ứng dụng riêng. Việc hiểu rõ sự khác biệt giữa chúng sẽ giúp bạn đưa ra quyết định chính xác, tối ưu hóa hiệu suất làm việc và tiết kiệm chi phí đầu tư.

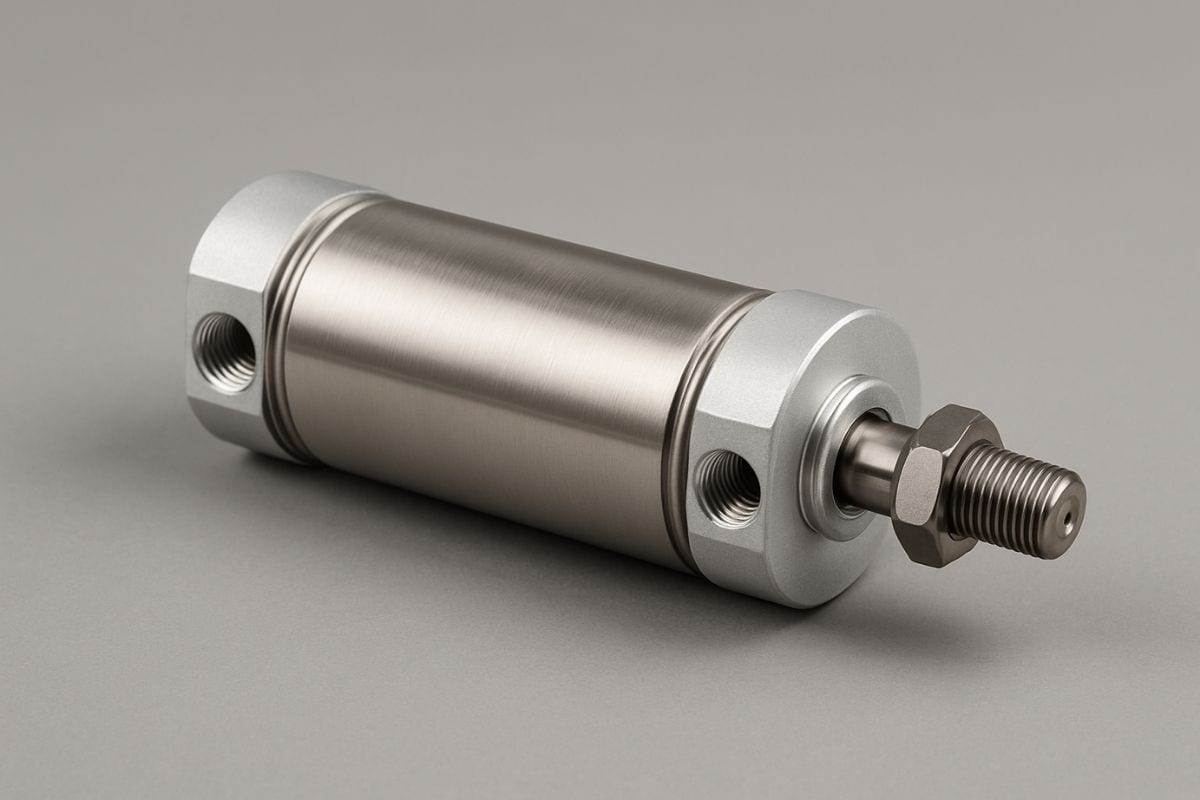

Xi Lanh Khí Nén Thân Tròn: Giải pháp tiết kiệm, linh hoạt

Xi lanh thân tròn là một trong những loại xi lanh lâu đời nhất, với thiết kế hình trụ đơn giản nhưng lại cực kỳ linh hoạt và phổ biến.

Đặc điểm nổi bật của xi lanh thân tròn

• Cấu tạo: Thân được làm từ ống kim loại tròn, thường là thép không gỉ hoặc nhôm. Thiết kế không rãnh tích hợp giúp xi lanh nhỏ gọn và nhẹ.
• Vật liệu: Phổ biến nhất là hợp kim nhôm hoặc inox, mang lại khả năng chống ăn mòn và độ bền khá tốt trong môi trường thông thường.
• Giá thành: Nhờ cấu tạo đơn giản, chi phí sản xuất thấp, xi lanh thân tròn có giá thành phải chăng, là lựa chọn kinh tế cho các dự án có ngân sách hạn hẹp.

Ưu điểm & Hạn chế thực tế

Ưu điểm:

• Tiết kiệm chi phí: Là lựa chọn tối ưu về mặt tài chính.
• Thiết kế gọn nhẹ: Dễ dàng lắp đặt trong không gian hạn chế và các ứng dụng cần di chuyển.

Hạn chế:

• Không chống xoay thân: Khi chịu tải trọng lệch tâm, pít-tông dễ bị xoay, ảnh hưởng đến độ chính xác. Để khắc phục, cần dùng thêm các phụ kiện dẫn hướng.
• Khó lắp đặt cảm biến: Không có rãnh tích hợp, việc gắn cảm biến hành trình trở nên bất tiện và thiếu chắc chắn.

Ứng dụng phổ biến

Xi lanh thân tròn thường được dùng trong các ứng dụng đơn giản, không yêu cầu độ chính xác cao như: cơ cấu kẹp, đẩy, gá chi tiết trong các máy móc nhỏ hoặc hệ thống vận chuyển đơn giản.

Trước khi quyết định vật liệu và kiểu thân, bạn nên xem lại ưu & nhược điểm của xi lanh khí nén vs thủy lực để đảm bảo chọn hệ truyền động phù hợp (áp suất, lực, điều khiển).

Xi Lanh Khí Nén Thân Vuông: Tiêu chuẩn công nghiệp, độ bền vượt trội

Xi lanh thân vuông ra đời để khắc phục những hạn chế của xi lanh thân tròn, trở thành tiêu chuẩn cho nhiều ứng dụng công nghiệp nặng.

Đặc điểm nổi bật & Tiêu chuẩn

• Cấu tạo: Thân xi lanh có dạng hình hộp vuông với các rãnh tích hợp sẵn dọc theo thân. Các rãnh này vừa giúp chống xoay, vừa là vị trí lý tưởng để lắp đặt cảm biến.
• Vật liệu: Thường được chế tạo từ hợp kim nhôm chất lượng cao hoặc thép cứng, đảm bảo độ bền và khả năng chịu tải tốt hơn.
• Tiêu chuẩn: Hầu hết xi lanh thân vuông tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt như ISO 15552 hoặc ISO 6431. Điều này giúp đảm bảo tính tương thích và dễ dàng thay thế giữa các nhà sản xuất.

Ưu điểm & Hạn chế thực tế

Ưu điểm:

• Chống xoay thân hiệu quả: Thiết kế thân vuông giúp xi lanh tự động chống lại lực xoay, đảm bảo hành trình pít-tông ổn định và chính xác.
• Chịu tải trọng lớn: Cấu trúc chắc chắn cho phép xi lanh chịu được tải trọng nặng và hoạt động bền bỉ trong môi trường khắc nghiệt.

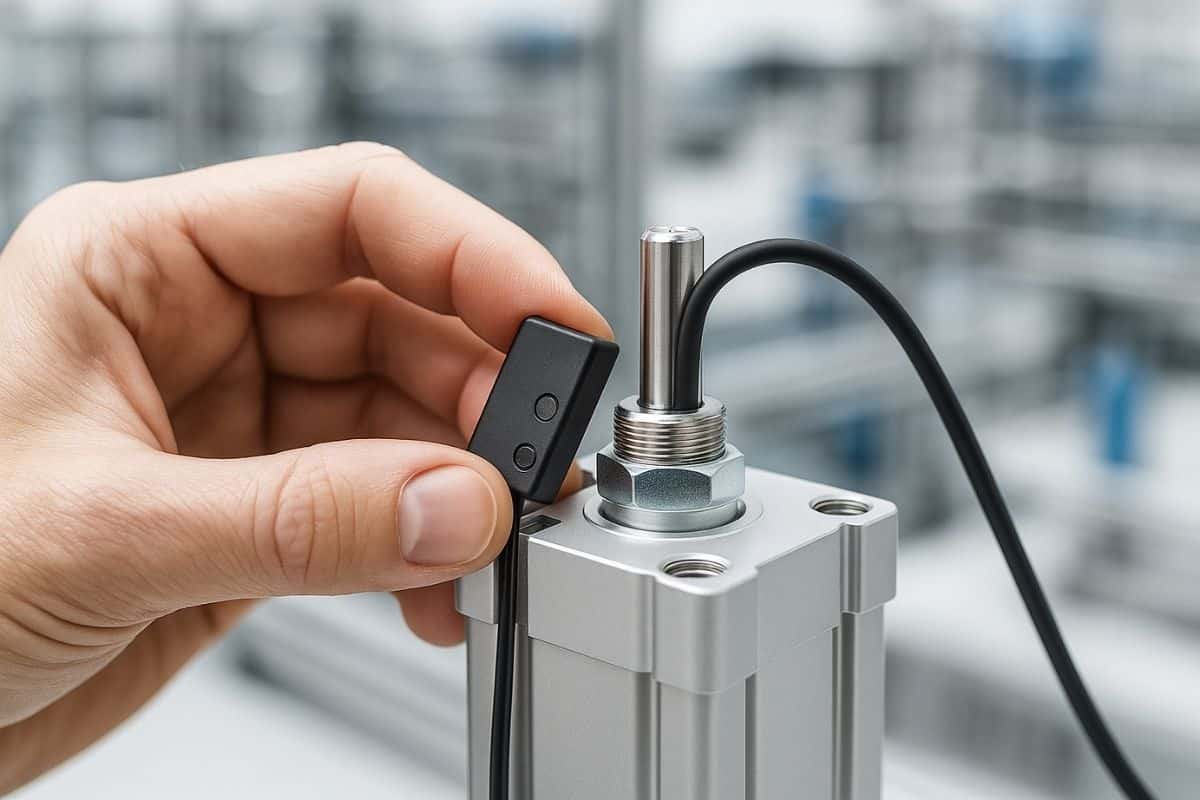

• Lắp đặt cảm biến dễ dàng: Các rãnh tích hợp giúp việc gắn cảm biến trở nên nhanh chóng và chắc chắn.

Hạn chế:

• Giá thành cao hơn: Chi phí sản xuất phức tạp hơn dẫn đến giá thành sản phẩm cao hơn.
• Kích thước lớn và trọng lượng nặng hơn: Có thể gây khó khăn trong các ứng dụng có không gian lắp đặt hạn chế.

Ứng dụng phổ biến

Xi lanh thân vuông là lựa chọn hàng đầu cho các ngành công nghiệp nặng và hệ thống tự động hóa phức tạp. Chúng được sử dụng rộng rãi trong các dây chuyền sản xuất ô tô, robot công nghiệp, máy gia công CNC, hay các thiết bị  khí nén đòi hỏi lực đẩy mạnh và độ ổn định cao.

Sau khi nắm rõ ưu nhược điểm của từng loại xi lanh, bước tiếp theo là lựa chọn model phù hợp với nhu cầu thực tế. Nếu bạn muốn có hướng dẫn chi tiết từ A-Z về cách chọn xi lanh khí nén theo thông số kỹ thuật, kích thước và điều kiện vận hành, hãy tham khảo ngay bài viết: Cách chọn xi lanh khí nén.

Bảng so sánh chi tiết: Xi Lanh Khí Nén Thân Tròn vs Xi Lanh Khí Nén Thân Vuông

Để có cái nhìn trực quan, dưới đây là bảng tổng hợp các tiêu chí cốt lõi của hai loại xi lanh này:

Tiêu chí	Xi lanh thân tròn	Xi lanh thân vuông
Cấu tạo	Đơn giản, ống hình trụ tròn	Phức tạp hơn, thân hình hộp vuông có rãnh tích hợp
Tiêu chuẩn	Ít tuân thủ tiêu chuẩn quốc tế	Thường tuân thủ tiêu chuẩn ISO (ISO 15552)
Khả năng chống xoay	Không tự nhiên, cần phụ kiện dẫn hướng	Tự nhiên, tích hợp trong thiết kế
Khả năng chịu tải	Kém hơn, phù hợp tải nhẹ	Tốt, phù hợp tải nặng và tải ngang
Lắp đặt cảm biến	Bất tiện, dùng vòng kẹp	Dễ dàng, lắp trực tiếp vào rãnh
Giá thành	Rẻ hơn	Cao hơn
Ứng dụng	Đẩy, kẹp đơn giản	Dây chuyền sản xuất, robot công nghiệp

Xi lanh thân tròn và Xi lanh thân vuông: Lựa chọn tối ưu cho hệ thống của bạn

Việc lựa chọn xi lanh không chỉ phụ thuộc vào giá cả mà còn phải dựa trên yêu cầu kỹ thuật và mục đích sử dụng. Dưới đây là những lời khuyên giúp bạn đưa ra quyết định đúng đắn:

Khi nào nên chọn xi lanh thân tròn?

• Hệ thống của bạn chỉ cần thực hiện các thao tác đơn giản, không yêu cầu độ chính xác cao.
• Ngân sách cho dự án hạn chế và bạn muốn tối ưu chi phí thiết bị.
• Không gian lắp đặt cực kỳ nhỏ hẹp và cần một giải pháp gọn nhẹ.

Khi nào nên chọn xi lanh thân vuông?

• Ứng dụng yêu cầu độ chính xác cao, cần sự ổn định tuyệt đối của hành trình pít-tông.
• Hệ thống chịu tải trọng lớn, hoạt động trong môi trường công nghiệp nặng.
• Cần tích hợp các cảm biến hành trình để điều khiển tự động hóa.
• Bạn sẵn sàng đầu tư chi phí ban đầu cao hơn để đảm bảo độ bền và hiệu suất lâu dài.

Nếu công trình yêu cầu tiết kiệm không gian hoặc hành trình ngắn với lực nhẹ, xi lanh khí nén mini là lựa chọn phù hợp. Tham khảo thêm đặc điểm và ứng dụng của xi lanh mini để so sánh khả năng lắp đặt và hiệu năng so với thân tròn/ thân vuông.

Câu Hỏi Thường Gặp (FAQs)

Tại sao xi lanh thân vuông thường có giá cao hơn?

Giá thành cao hơn là do quy trình sản xuất phức tạp hơn để đáp ứng các tiêu chuẩn ISO nghiêm ngặt, cũng như việc sử dụng vật liệu chất lượng cao và thiết kế tích hợp nhiều tính năng hơn (như rãnh gắn cảm biến, chống xoay).

Xi lanh thân tròn có thể lắp được cảm biến không?

Có thể, nhưng việc lắp đặt sẽ không thuận tiện bằng xi lanh thân vuông. Bạn sẽ cần sử dụng các phụ kiện kẹp riêng để gắn cảm biến, điều này có thể làm tăng chi phí và giảm tính thẩm mỹ cũng như độ chắc chắn của hệ thống.

Lựa chọn giữa xi lanh thân tròn và thân vuông là một quyết định chiến lược, không có câu trả lời duy nhất. Mỗi loại đều có những thế mạnh riêng, phù hợp với từng nhu cầu và điều kiện cụ thể. Bằng cách phân tích kỹ lưỡng các yếu tố như yêu cầu kỹ thuật, không gian lắp đặt và ngân sách, bạn sẽ có thể đưa ra lựa chọn thông minh, tối ưu hóa cả về hiệu suất lẫn chi phí. Việc đầu tư đúng loại xi lanh ngay từ đầu không chỉ giúp hệ thống hoạt động ổn định mà còn giảm thiểu rủi ro và chi phí bảo trì về lâu dài.
