MPCB là gì? Hướng Dẫn Chọn, Lắp Đặt & Sửa Lỗi

MPCB là thiết bị bảo vệ động cơ chuyên dụng, tích hợp tính năng của Aptomat (bảo vệ ngắn mạch) và Rơ le nhiệt (bảo vệ quá tải). Việc lựa chọn đúng MPCB giúp đảm bảo an toàn tuyệt đối cho động cơ, tiết kiệm chi phí và tối ưu không gian tủ điện.

Tại Sao MPCB là yêu cầu gần như bắt buộc để bảo vệ động cơ công nghiệp?

Vấn đề: Trong bất kỳ nhà máy hay dây chuyền sản xuất nào, động cơ điện được ví như trái tim, bơm sức sống cho toàn bộ hoạt động. Tuy nhiên, trái tim đó lại cực kỳ nhạy cảm với các sự cố về điện. Một sự cố quá tải do kẹt cơ khí, một pha điện bị mất đột ngột, hay một tình huống ngắn mạch thoáng qua đều có thể gây ra hậu quả nghiêm trọng: động cơ bị cháy, sản xuất đình trệ, chi phí sửa chữa và thiệt hại kinh doanh là con số khổng lồ.

Giải Pháp: Để giải quyết bài toán này, MPCB (Motor Protection Circuit Breaker), hay Cầu dao bảo vệ động cơ, đã được ra đời. Đây không phải là một aptomat thông thường, mà là một thiết bị chuyên dụng được thiết kế với một mục đích duy nhất: bảo vệ động cơ một cách toàn diện và chính xác nhất.

MPCB là gì? Phân tích cấu tạo & nguyên lý

Để thực sự hiểu rõ giá trị của MPCB, điều quan trọng là phải nắm được bản chất MPCB là gì, các bộ phận cấu thành nên nó, và cách chúng phối hợp nhịp nhàng để tạo nên một cơ chế bảo vệ hoàn hảo. Dưới đây là phân tích chi tiết.

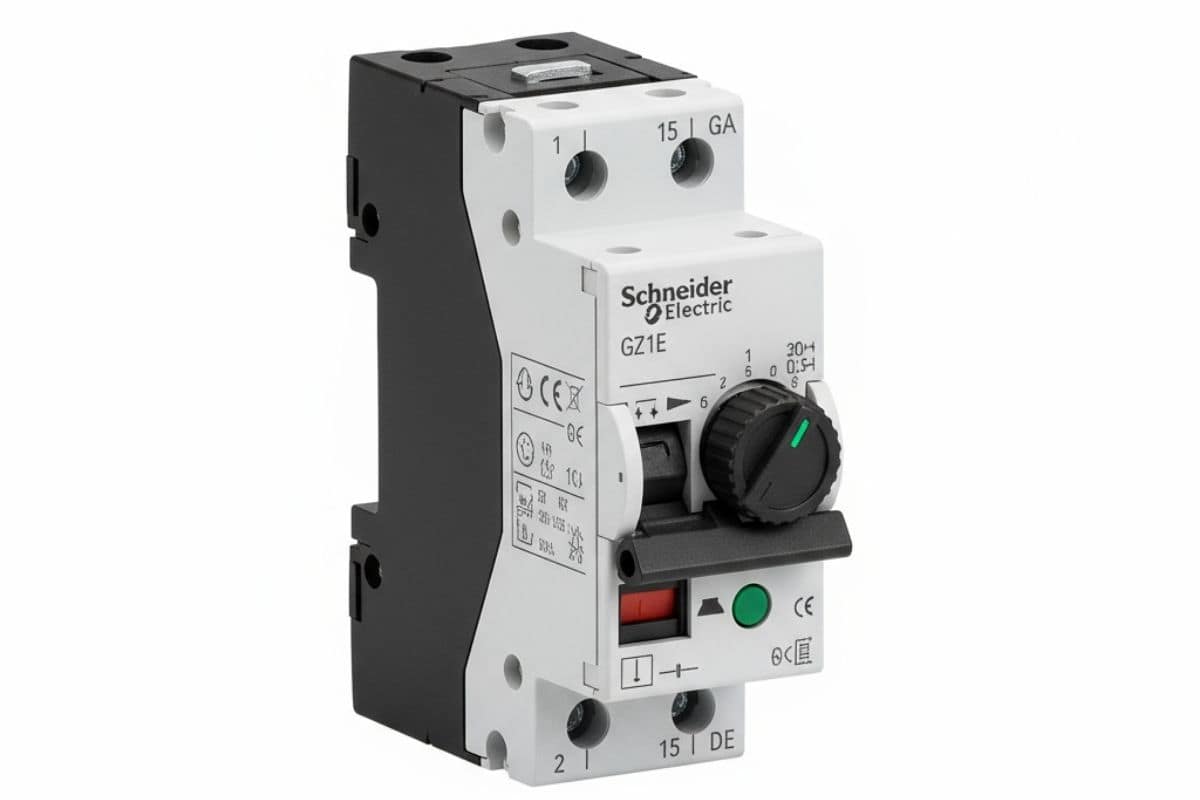

MPCB là gì?

MPCB (Motor Protection Circuit Breaker) hay cầu dao bảo vệ động cơ, là một thiết bị điện công nghiệp chuyên dụng được thiết kế để bảo vệ toàn diện cho động cơ điện. Điểm đặc biệt của MPCB là nó tích hợp 2 chức năng bảo vệ cốt lõi vào trong một thiết bị duy nhất:

• Bảo vệ quá tải (Bảo vệ nhiệt): Chống lại tình trạng động cơ chạy quá dòng trong thời gian dài (ví dụ: do kẹt tải), chức năng này thay thế cho một Rơ le nhiệt rời.
• Bảo vệ ngắn mạch (Bảo vệ từ tính): Phản ứng tức thời để ngắt mạch khi có sự cố chạm chập nghiêm trọng, hoạt động như một Aptomat (CB).

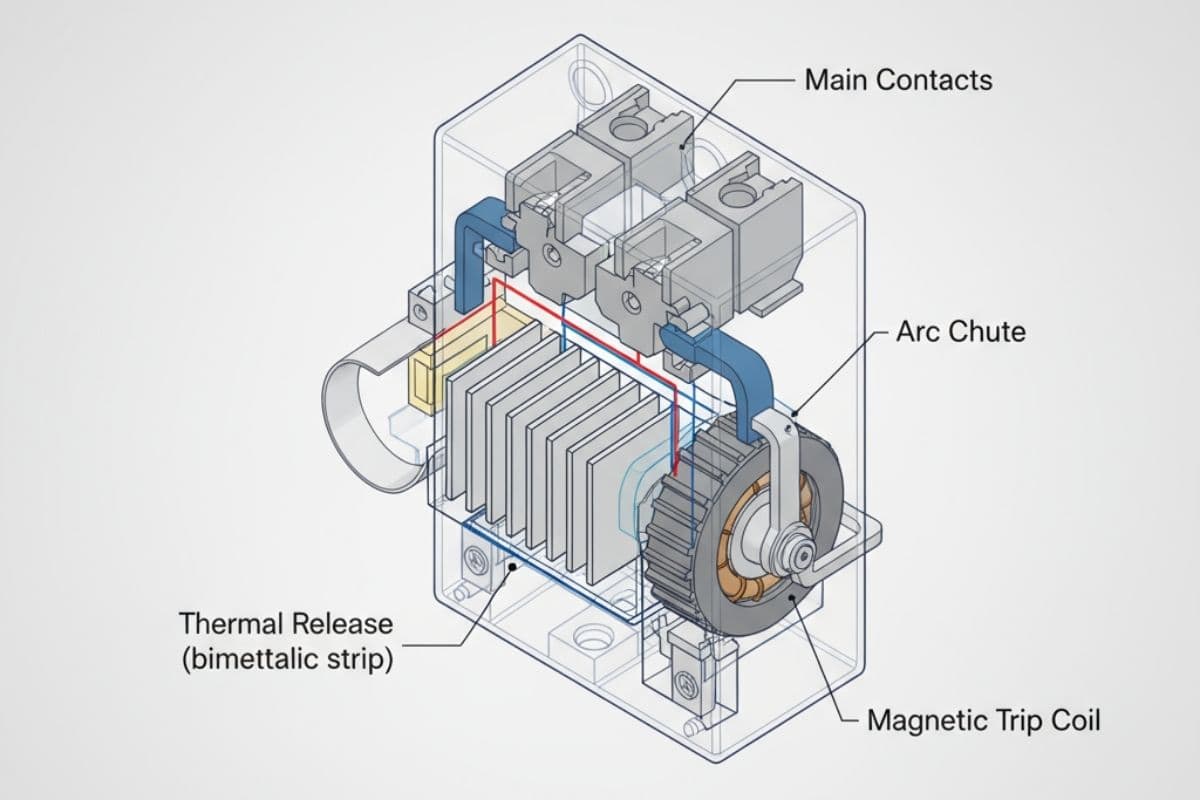

Cấu tạo chi tiết bên trong MPCB

Nền tảng cho hai chức năng bảo vệ kép này là một cấu tạo cơ-điện phức tạp, dù bên ngoài trông rất nhỏ gọn. Các bộ phận chính bao gồm:

• Tiếp điểm chính (Main Contacts): Chịu trách nhiệm đóng/ngắt dòng điện chính vào động cơ.
• Buồng dập hồ quang (Arc Chute): Khi tiếp điểm ngắt dòng điện lớn (đặc biệt là dòng ngắn mạch), hồ quang điện sẽ phát sinh. Buồng này có nhiệm vụ dập tắt hồ quang đó một cách nhanh chóng để bảo vệ thiết bị và an toàn cho người vận hành.
• Phần tử bảo vệ nhiệt (Thermal Overload Release): Thường là một thanh lưỡng kim (bi-metallic strip). Đây chính là “trái tim” của chức năng bảo vệ quá tải.
• Phần tử bảo vệ từ tính (Magnetic Trip Element): Thường là một cuộn dây nam châm điện (solenoid). Đây là bộ phận thực hiện chức năng bảo vệ ngắn mạch.
• Cơ cấu ngắt (Trip Mechanism): Hệ thống các đòn bẩy, lò xo liên kết các phần tử bảo vệ với tiếp điểm chính để thực hiện thao tác ngắt mạch.

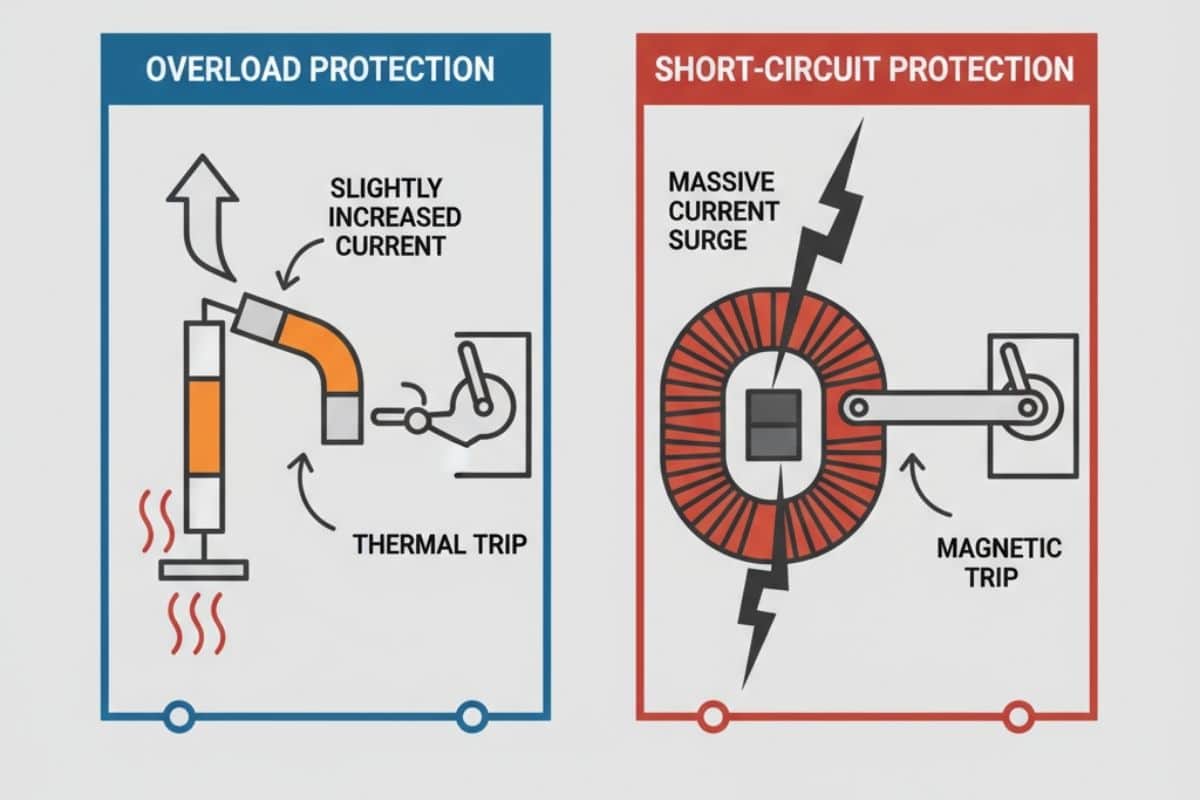

Nguyên lý hoạt động: MPCB bảo vệ động cơ ra sao?

Với cấu tạo trên, MPCB triển khai hai cơ chế bảo vệ độc lập nhưng đồng thời, tương ứng với hai phần tử bảo vệ cốt lõi:

1. Khi động cơ bị quá tải (Cơ chế nhiệt): Nếu động cơ làm việc quá công suất định mức (kẹt tải, chạy non pha…), dòng điện sẽ tăng cao hơn bình thường. Dòng điện này đi qua thanh lưỡng kim, làm nó nóng lên và từ từ uốn cong. Khi đạt đến một ngưỡng nhiệt độ đã được cài đặt, thanh lưỡng kim sẽ cong đủ để đẩy vào cơ cấu ngắt, làm mở tiếp điểm và ngắt nguồn điện. Quá trình này có độ trễ, cho phép động cơ chịu được dòng khởi động lớn trong thời gian ngắn mà không bị ngắt nhầm.
2. Khi có sự cố ngắn mạch (Cơ chế từ tính): Nếu xảy ra chạm chập nghiêm trọng, dòng điện sẽ tăng vọt lên hàng chục, thậm chí hàng trăm lần trong một khoảnh khắc. Dòng điện cực lớn này đi qua cuộn dây từ tính, tạo ra một lực điện từ cực mạnh hút tức thời một lõi sắt, tác động thẳng vào cơ cấu ngắt. Thao tác này xảy ra gần như ngay lập tức (chỉ vài mili giây) để cách ly sự cố, ngăn ngừa cháy nổ và hư hỏng thiết bị.

Hướng dẫn đọc các thông số trên MPCB

Để chọn đúng MPCB, bạn phải hiểu rõ các thông số được in trên tem sản phẩm. Việc đọc hiểu chính xác các ký hiệu này là bước đầu tiên để trở thành một chuyên gia. Đây là những thông số quan trọng nhất:

Ký hiệu	Tên đầy đủ	Ý nghĩa và Lưu ý khi chọn
In	Rated Current	Dòng điện định mức của bản thân MPCB.
Ir	Adjustable Overload Setting	Thông số quan trọng nhất. Đây là dải dòng điện mà bạn có thể điều chỉnh để cài đặt ngưỡng bảo vệ quá tải cho động cơ. Ví dụ: MPCB ghi 9-14A nghĩa là bạn có thể bảo vệ cho động cơ có dòng định mức nằm trong khoảng này.
Icu	Ultimate Breaking Capacity	Khả năng chịu được dòng ngắn mạch tối đa mà không bị phá hủy. Thông số này liên quan đến độ an toàn của hệ thống. Icu phải luôn lớn hơn dòng ngắn mạch dự kiến tại vị trí lắp đặt.
Ics	Service Breaking Capacity	Khả năng cắt dòng ngắn mạch thực tế nhiều lần mà vẫn hoạt động tốt. Thường Ics sẽ bằng 50%, 75% hoặc 100% Icu. Chọn Ics càng cao càng tốt.
Trip Class	Lớp ngắt	Biểu thị thời gian trễ khi MPCB ngắt ở một mức quá tải nhất định. Trip Class 10A (phổ biến nhất) nghĩa là MPCB sẽ ngắt trong vòng 10 giây khi dòng điện bằng 7.2 lần dòng cài đặt.

Với động cơ cho máy nén hoặc bơm ly tâm, bạn nên chú ý đến Trip Class 10A. Với các ứng dụng khởi động nặng như máy nghiền, máy khuấy, hãy cân nhắc Trip Class 20 để tránh bị ngắt nhầm trong quá trình khởi động.

Khi thiết kế tủ điện có motor, bạn nên tham khảo cách chọn MCB/aptomat cho nhánh nguồn tại bài MCB là gì? Hướng Dẫn Chọn Aptomat Cho Từng Thiết Bị Gia Đình.

Các loại MPCB thông dụng trên thị trường

Thế giới MPCB khá đa dạng, được phân loại dựa trên nhiều yếu tố. Tuy nhiên, để dễ dàng cho việc lựa chọn, chúng ta có thể chia chúng thành các nhóm chính dựa vào cơ cấu tác động và tính năng bảo vệ.

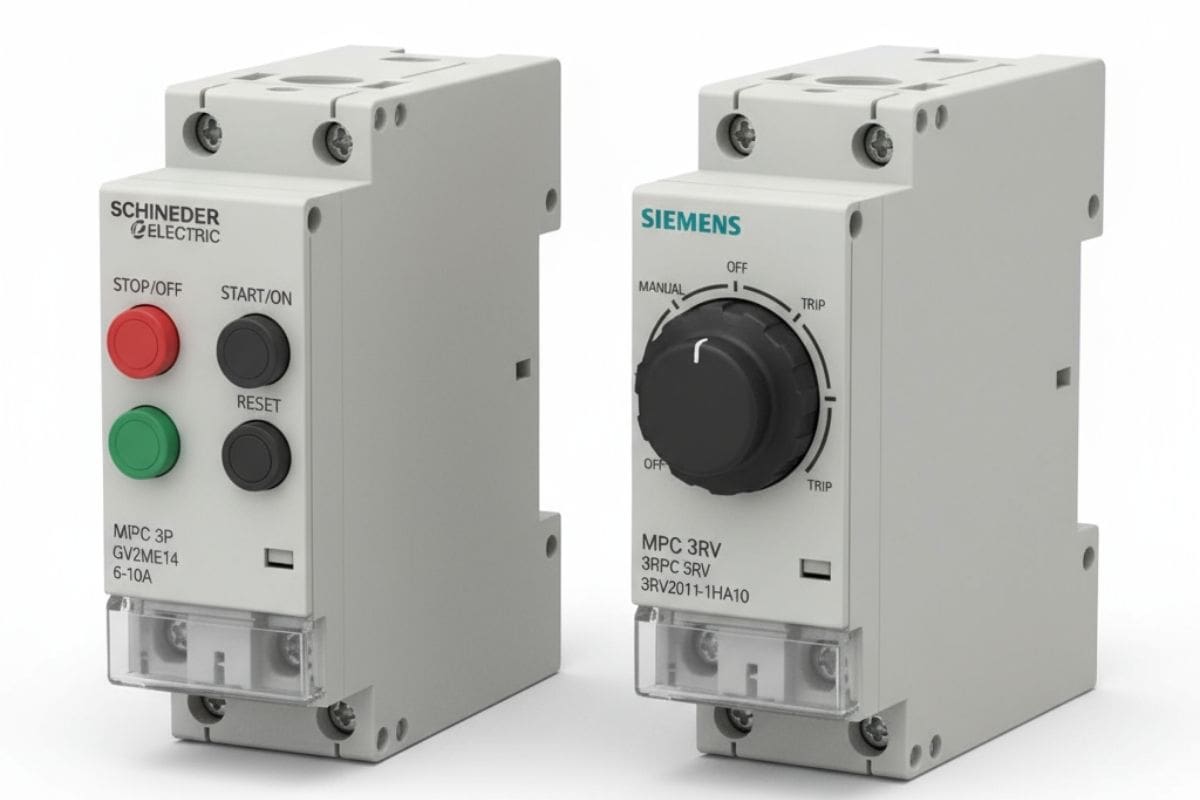

Phân loại theo cơ cấu tác động

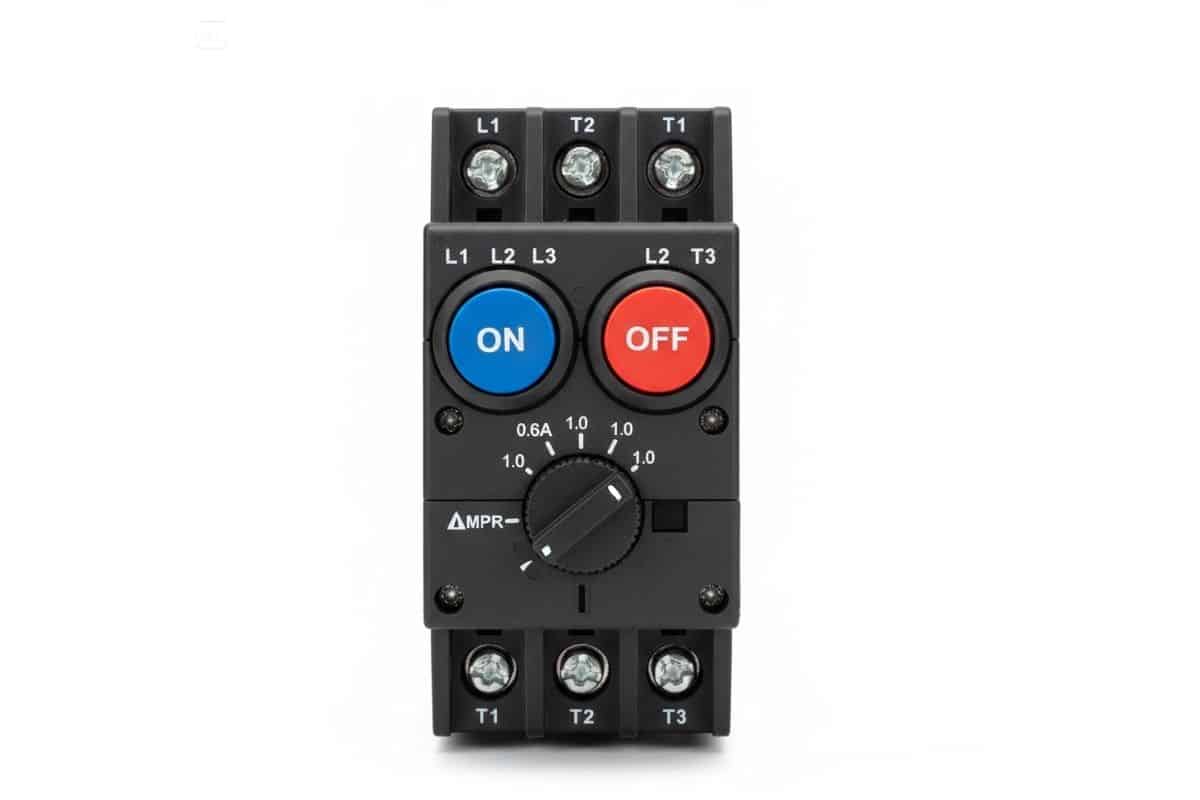

MPCB loại nút nhấn (Push-button): Đây là loại phổ biến nhất, với hai nút nhấn ON (màu xanh/đen) và OFF (màu đỏ) rõ ràng.

• Ưu điểm: Thao tác nhanh, dứt khoát, dễ sử dụng.
• Nhược điểm: Khó thực hiện khóa an toàn (LOTO – Lock out/Tag out) khi sửa chữa.

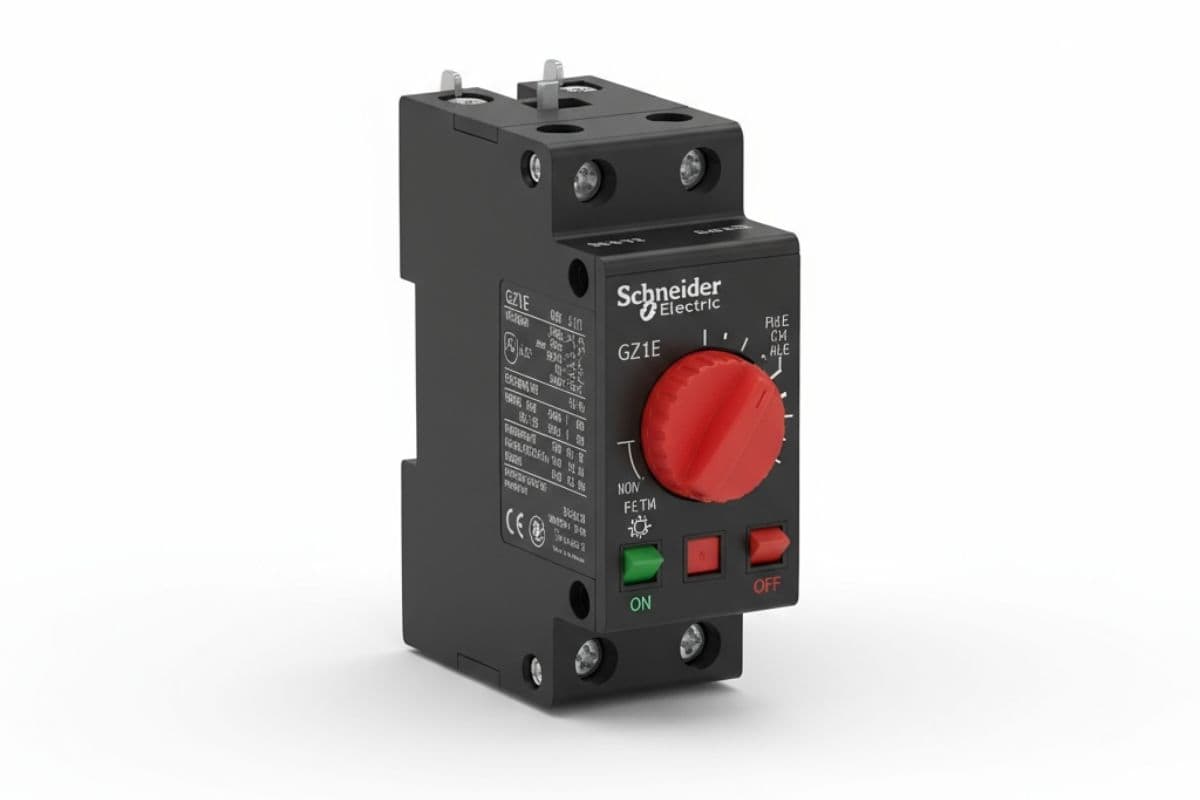

MPCB loại núm vặn (Rotary handle): Loại này sử dụng một núm vặn để chuyển đổi giữa các vị trí ON, OFF và đôi khi là TRIP.

• Ưu điểm: Trông chuyên nghiệp, thường được lắp trên mặt tủ điện. Quan trọng nhất là nó cho phép sử dụng ổ khóa để khóa an toàn ở vị trí OFF, ngăn người khác bật thiết bị khi đang bảo trì.
• Nhược điểm: Giá thành thường cao hơn loại nút nhấn.

Phân loại theo tính năng bảo vệ

• MPCB tiêu chuẩn: Cung cấp hai chức năng bảo vệ cốt lõi là bảo vệ nhiệt (quá tải) và bảo vệ từ (ngắn mạch).
• MPCB có độ nhạy mất pha (Phase Loss Sensitive): Đây là loại cao cấp và cực kỳ quan trọng. Với động cơ 3 pha, việc mất đi một pha sẽ khiến dòng điện ở hai pha còn lại tăng vọt, gây nóng và cháy động cơ rất nhanh. MPCB loại này có cơ cấu đặc biệt để phát hiện sự mất cân bằng pha này và ngắt mạch kịp thời, ngay cả khi tổng dòng chưa đạt đến ngưỡng quá tải. Đây là tính năng “đáng tiền” mà bạn nên ưu tiên khi lựa chọn.

Hướng dẫn chọn MPCB chuẩn kỹ thuật trong 3 bước

Đây là phần quan trọng nhất, thể hiện chuyên môn và kinh nghiệm của người làm kỹ thuật. Việc chọn sai MPCB có thể khiến thiết bị bảo vệ trở nên vô dụng. Hãy tuân thủ theo 3 bước sau:

Bước 1: Thu thập thông số từ tem động cơ

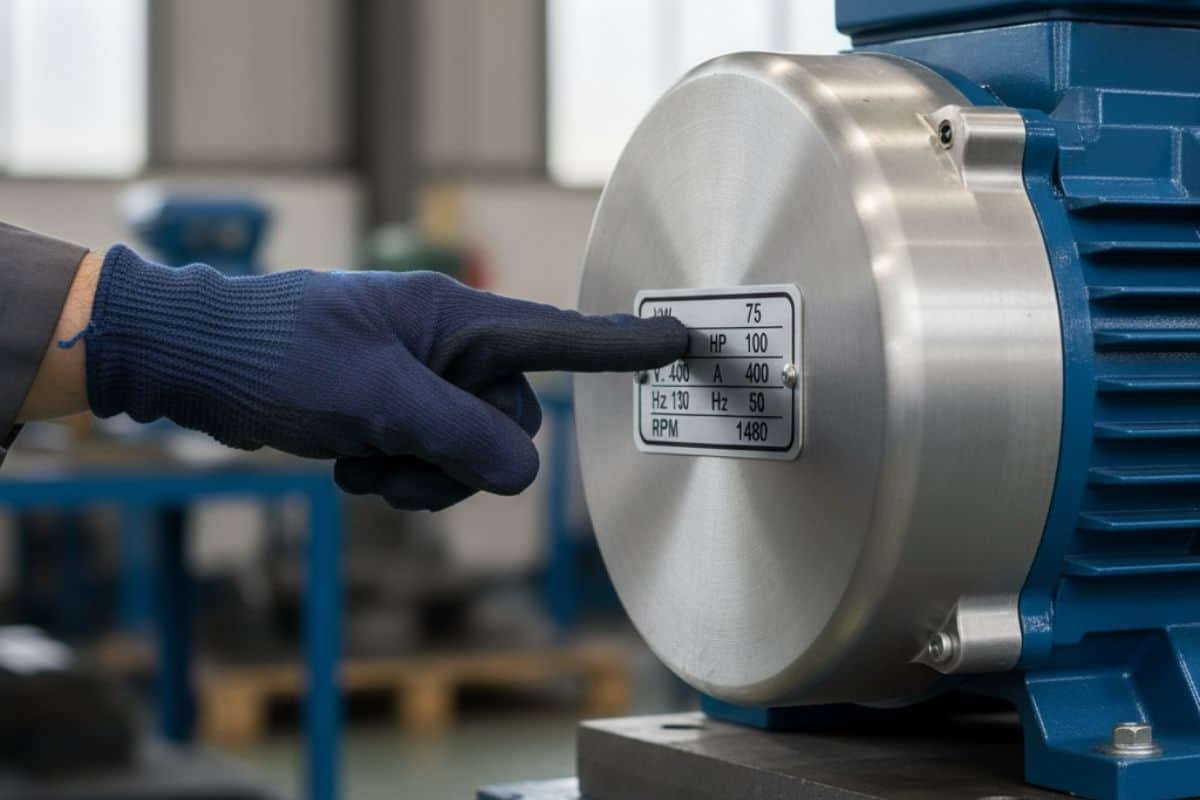

Tìm đến tem (nameplate) trên vỏ động cơ. Hai thông số bạn cần quan tâm nhất là: Công suất (kW hoặc HP) và Dòng điện định mức (ký hiệu A, FLA hoặc In).

Bước 2: Áp dụng công thức vàng để chọn dải dòng (Ir)

Nguyên tắc bất di bất dịch là dải điều chỉnh Ir của MPCB phải bao trùm được giá trị dòng điện định mức của động cơ.

Công thức an toàn: Ir ≈ (1.15 đến 1.2) x Dòng định mức của động cơ.

Ví dụ: Một động cơ 3 pha 380V công suất 7.5kW có dòng định mức trên tem là 15.5A.

• Ta tính ngưỡng cài đặt: 1.15 x 15.5A = 17.8A.
• Ta cần tìm một MPCB có dải điều chỉnh chứa con số 15.5A và có thể vặn lên được đến 17.8A.
• Lựa chọn tối ưu: MPCB của Schneider dòng GZ1E16 có dải điều chỉnh 10-16A là không phù hợp vì không vặn lên 17.8A được. Ta nên chọn dòng GZ1E20 có dải 13-18A. Sau khi lắp đặt, ta sẽ vặn núm chỉnh dòng về đúng vị trí 15.5A.

Bước 3: Chọn dòng cắt ngắn mạch (Icu) để đảm bảo an toàn

Dòng cắt ngắn mạch Icu phụ thuộc vào vị trí của bạn trong mạng lưới điện. Nếu lắp gần trạm biến áp, dòng ngắn mạch sẽ rất lớn. Tuy nhiên, với đa số ứng dụng phổ thông trong nhà xưởng, MPCB có Icu từ 15kA trở lên thường là đủ an toàn.

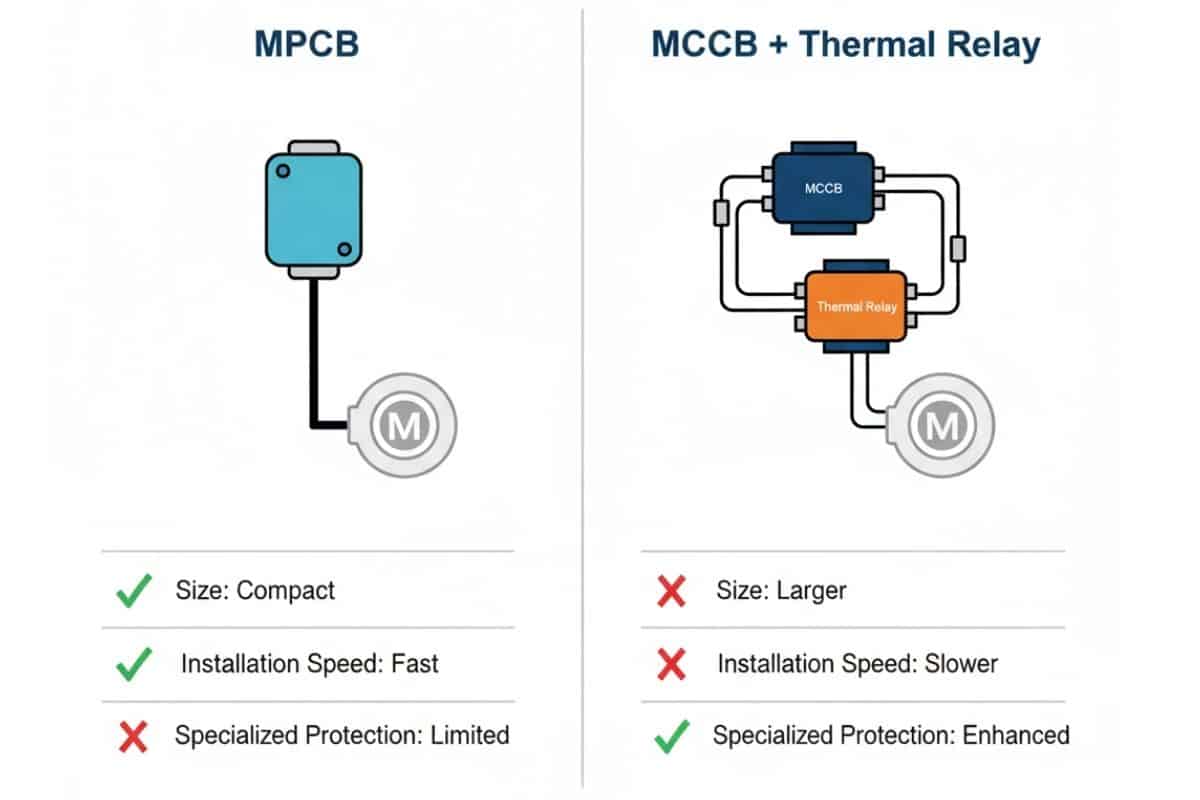

So sánh: MPCB vs MCCB + Rơ Le Nhiệt

Một câu hỏi thường gặp là: “Tại sao không dùng một MCCB (aptomat khối) kết hợp với rơ le nhiệt mà phải dùng MPCB?”. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt.

Tiêu chí	MPCB	MCCB + Rơ le nhiệt
Chức năng	Tích hợp 2 trong 1 (ngắn mạch + quá tải). Có dải chỉnh dòng quá tải tinh.	2 thiết bị riêng lẻ. MCCB chỉ bảo vệ ngắn mạch và quá tải tổng. Rơ le nhiệt bảo vệ quá tải cho động cơ.
Ứng dụng	Chuyên dụng để bảo vệ ĐỘNG CƠ.	Bảo vệ cho cả hệ thống, đường dây tổng.
Kích thước	Gọn gàng, tiết kiệm không gian tủ điện.	Cồng kềnh, chiếm nhiều diện tích hơn.
Lắp đặt	Nhanh chóng, ít dây nối, giảm rủi ro lỗi.	Phức tạp hơn, cần đi dây từ MCCB qua Contactor rồi đến Rơ le nhiệt.
Chi phí	Chi phí mua ban đầu có thể cao hơn 1 rơ le nhiệt, nhưng tổng chi phí (thiết bị + lắp đặt) thường tối ưu hơn.	Chi phí mua 2 thiết bị và tủ lớn hơn có thể cao hơn.
Độ nhạy	Được thiết kế với đặc tuyến tối ưu cho dòng khởi động của động cơ. Thường có bảo vệ mất pha.	Phối hợp giữa 2 thiết bị có thể không tối ưu bằng.

Khi nào nên chọn MPCB?

• Luôn luôn ưu tiên khi bạn cần bảo vệ chuyên biệt cho một động cơ, đặc biệt là các động cơ quan trọng trong dây chuyền sản xuất.
• Khi bạn muốn tủ điện điều khiển của mình gọn gàng, chuyên nghiệp và giảm thiểu điểm có thể xảy ra lỗi.
• Khi bạn yêu cầu độ chính xác và tin cậy cao nhất trong việc bảo vệ quá tải cho động cơ.

3 lỗi sai thường gặp khi dùng MPCB & Cách sửa

Lý thuyết là một chuyện, nhưng thực tế vận hành luôn phát sinh những vấn đề không lường trước. Dưới đây là 3 lỗi sai phổ biến nhất mà các kỹ sư thường gặp khi sử dụng MPCB và cách khắc phục chúng.

Lỗi 1: MPCB nhảy liên tục dù động cơ chạy bình thường

• Nguyên nhân: Chỉnh dòng Ir quá thấp so với dòng vận hành thực tế; nhiệt độ môi trường trong tủ điện quá cao làm thanh lưỡng kim nhạy hơn; MPCB kém chất lượng, hàng giả.

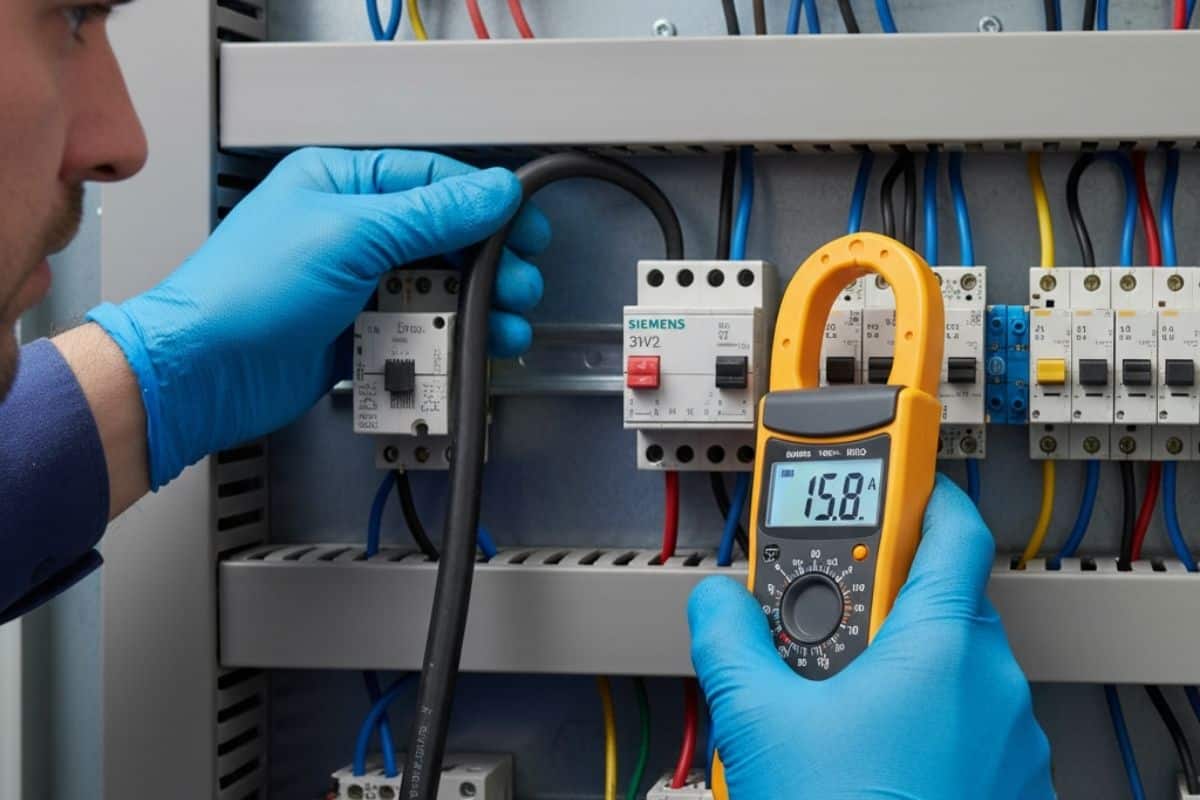

• Cách sửa: Dùng ampe kìm đo dòng thực tế của động cơ khi có tải, cài đặt lại Ir cao hơn một chút (khoảng 115% dòng đo được). Đảm bảo tủ điện thông thoáng. Luôn dùng MPCB chính hãng.

Lỗi 2: MPCB “im lặng” khi động cơ bị kẹt, quá tải

• Nguyên nhân: Chỉnh dòng Ir quá cao một cách vô lý; cơ cấu ngắt của MPCB đã bị hỏng sau nhiều lần ngắt sự cố ngắn mạch.
• Cách sửa: Kiểm tra lại cài đặt dòng Ir theo đúng hướng dẫn. Nếu nghi ngờ, hãy thay thế MPCB mới. Đừng tiếc một thiết bị bảo vệ để rồi mất cả một động cơ.

Lỗi 3: Chọn sai phụ kiện, kết nối lỏng lẻo

• Nguyên nhân: Không sử dụng đầu cosse chuyên dụng khi đấu dây động lực, siết ốc không đủ lực.
• Cách sửa: Luôn bấm đầu cosse cho các đầu dây động lực. Sử dụng tua vít lực để siết ốc theo đúng thông số của nhà sản xuất. Kết nối lỏng lẻo sẽ gây phát nhiệt, làm MPCB ngắt sai và có nguy cơ gây cháy.

Câu Hỏi Thường Gặp (FAQs) về MPCB

Dưới đây là các câu hỏi thường gặp về MPCB mà VCCTrading đã tổng hợp trong quá trình tư vấn dự án cho khách hàng.

Dùng MPCB cho máy bơm nước 1 pha được không?

Được. Bạn có thể sử dụng MPCB 3 pha cho động cơ 1 pha bằng cách đấu nối tiếp các cực theo hướng dẫn của nhà sản xuất để đảm bảo phần tử nhiệt hoạt động chính xác.

MPCB có bảo vệ được mất pha không?

Các dòng MPCB hiện đại (loại “Phase Loss Sensitive“) có khả năng này và nó rất quan trọng. Tuy nhiên, không phải tất cả MPCB đều có, bạn cần kiểm tra kỹ catalogue của sản phẩm trước khi mua.

Thương hiệu MPCB nào bền và ổn định nhất?

Các thương hiệu hàng đầu thế giới như Schneider Electric, ABB, Siemens luôn là lựa chọn đáng tin cậy nhất về độ bền, độ chính xác và an toàn. Các thương hiệu như Mitsubishi, LS cũng là những lựa chọn tốt với giá cả cạnh tranh hơn.

Bao lâu thì nên kiểm tra, bảo trì MPCB một lần?

Đối với môi trường công nghiệp, nên kiểm tra định kỳ 6 tháng/lần. Việc kiểm tra bao gồm siết lại ốc vít, vệ sinh bụi bẩn và nhấn nút “Test” để đảm bảo cơ cấu ngắt vẫn hoạt động tốt.

Bảo vệ động cơ không chỉ là một yêu cầu kỹ thuật mà còn là một chiến lược đảm bảo sự liên tục và hiệu quả trong sản xuất. Việc hiểu rõ và lựa chọn đúng MPCB chính là bước đi đầu tiên và quan trọng nhất trong chiến lược đó. Hy vọng qua bài viết chi tiết này, bạn đã có đủ kiến thức để tự tin lựa chọn và sử dụng “người vệ sĩ” đắc lực này.
