Cách Chỉnh Giảm Chấn Xi Lanh (Đệm Khí) Nhanh, Chính Xác

Việc điều chỉnh giảm chấn (hay còn gọi là đệm khí) là một kỹ thuật cơ bản nhưng đóng vai trò then chốt trong vận hành và bảo trì xi lanh khí nén. Nắm vững cách chỉnh đệm khí không chỉ là giải pháp trực tiếp giúp thiết bị vận hành êm ái, giảm tiếng ồn, mà còn là yếu tố quyết định để tăng cường tuổi thọ, giảm mài mòn và đảm bảo hiệu suất tối đa cho toàn bộ hệ thống tự động hóa.

Hướng dẫn chi tiết cách Chỉnh Giảm Chấn Xi Lanh (Đệm Khí)

Đây là phần quan trọng nhất, giải quyết trực tiếp cách thức thực hiện. Hãy làm theo các bước dưới đây để đảm bảo độ chính xác.

Bước 1: Chuẩn bị & Xác định Vít Chỉnh

• Dụng cụ: Bạn chỉ cần một dụng cụ duy nhất là Tuốc nơ vít dẹp nhỏ (thường là size 2mm hoặc 3mm).

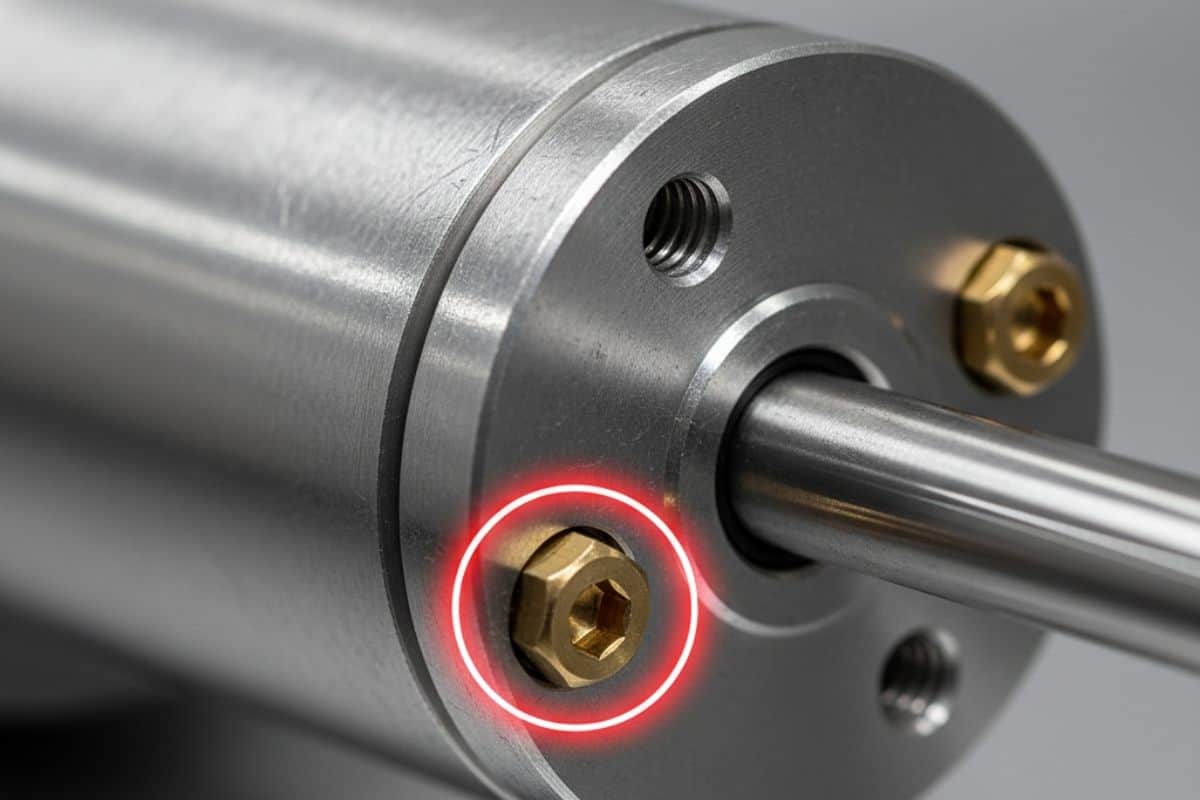

• Xác định vị trí: Trên hầu hết các xi lanh khí nén có giảm chấn (từ các hãng như SMC, Festo, Airtac, CKD…), bạn sẽ thấy hai con vít chỉnh nhỏ. Chúng thường nằm ở hai đầu nắp xi lanh (một ở đầu nắp, một ở đầu đuôi). Vít này thường làm bằng đồng hoặc thép không gỉ, và có rãnh để vặn.

Bước 2: Nắm vững các nguyên tắc khi vặn vít

Đây là nguyên tắc bất biến bạn phải thuộc lòng trước khi thực hiện:

Vặn VÀO (Theo chiều kim đồng hồ): TĂNG lực giảm chấn. Hành động này làm hẹp khe hở thoát khí của đệm khí, khiến lớp đệm khí nén lại mạnh hơn, làm cho piston ở cuối hành trình di chuyển chậm hơn.

Vặn RA (Ngược chiều kim đồng hồ): GIẢM lực giảm chấn. Hành động này mở rộng khe hở, khí thoát ra nhanh hơn, làm cho piston ở cuối hành trình di chuyển nhanh hơn (nếu vặn ra quá nhiều sẽ gây va đập).

Bước 3: Quy trình chỉnh chuẩn (cho cả 2 chiều ra và về)

Để đạt hiệu quả tối ưu, bạn phải chỉnh cả hai đầu (hành trình ra và hành trình về).

1. Thiết lập ban đầu: Cho hệ thống khí nén hoạt động.
2. Vặn chặt (Từ từ): Đầu tiên, hãy vặn cả 2 vít chỉnh (ở 2 đầu) vào theo chiều kim đồng hồ cho đến khi vừa cứng tay. Lưu ý: Không dùng sức siết chặt, chỉ vặn đến khi cảm thấy vừa khít.
3. Quan sát: Cho xi lanh hoạt động. Lúc này, piston sẽ di chuyển rất chậm ở cuối cả hai hành trình, gần như bị “lì” lại. Đây là trạng thái giảm chấn tối đa.
4. Chỉnh chiều ra (Extend): Tập trung vào vít chỉnh ở đầu nắp xi lanh (đầu mà ty xi lanh đi ra). Nới lỏng (vặn ra) con vít này từng chút một (mỗi lần 1/8 hoặc 1/4 vòng) cho đến khi piston đi ra êm ái, nhanh vừa đủ nhưng ngay lập tức dừng lại mà không va đập.
5. Chỉnh chiều về (Retract): Bây giờ, tập trung vào vít chỉnh ở đầu đuôi xi lanh (đầu có ty). Nới lỏng (vặn ra) con vít này tương tự cho đến khi piston đi về êm ái và không còn tiếng va đập.

Bước 4: Kiểm tra và Tinh chỉnh

Sau khi chỉnh cả hai đầu, hãy để xi lanh chạy lặp lại 5-10 chu kỳ ở tốc độ vận hành bình thường của máy.

Quan sát và lắng nghe. Nếu vẫn còn va đập nhẹ, hãy vặn vít vào thêm một chút (góc 10-15 độ). Nếu bị quá chậm (lì), hãy nới vít ra thêm một chút. Mục tiêu là đạt được hành trình mượt mà, nhanh nhất có thể nhưng không gây va đập.

Khi chỉnh giảm chấn để tránh va đập cuối hành trình, đồng thời tham khảo cách hiệu chỉnh van tiết lưu để ổn định tốc độ: Cách Điều Khiển Tốc Độ Xi Lanh & Chỉnh Van Tiết Lưu.

Xử lý các lỗi thường gặp khi chỉnh (Troubleshooting)

Trong quá trình chỉnh, bạn có thể gặp các vấn đề sau.

Lỗi 1: Chỉnh rồi mà xi lanh vẫn va đập mạnh?

• Nguyên nhân 1 (Phổ biến): Tốc độ hoặc tải trọng của bạn quá lớn. Lực quán tính vượt quá khả năng của đệm khí tích hợp.
• Nguyên nhân 2: Phớt (seal) của đệm khí bên trong piston đã bị mòn, lão hóa hoặc rách. Khí nén bị rò rỉ qua khe hở này thay vì đi qua vít chỉnh, làm mất tác dụng giảm chấn.
• Giải pháp: Cần thay bộ phớt mới cho xi lanh.

Lỗi 2: Chỉnh quá chặt (Xi lanh bị “lì”, chạy không hết hành trình)

• Nguyên nhân: Bạn đã vặn vít vào quá chặt. Lớp đệm khí quá lớn khiến piston không đủ lực để đi hết hành trình, hoặc thời gian chu kỳ bị kéo dài quá mức.
• Giải pháp: Đơn giản là nới lỏng vít (vặn ra) từ từ theo Bước 3 và Bước 4 cho đến khi đạt tốc độ mong muốn.

Lỗi 3: Chỉnh nhầm van tiết lưu (Lỗi phổ biến nhất)

• Vấn đề: Nhiều người mới làm sẽ nhầm lẫn giữa “vít chỉnh giảm chấn” và “van tiết lưu” (dùng để chỉnh tốc độ).
• Giải pháp: Nếu bạn vặn vít mà thấy tốc độ toàn bộ hành trình thay đổi (chứ không chỉ ở đoạn cuối) thì bạn đang chỉnh nhầm van tiết lưu.

Điểm mấu chốt tránh nhầm lẫn: Giảm Chấn (Đệm Khí) vs. Van Tiết Lưu (Tốc Độ)

Đây là kiến thức chuyên môn bắt buộc phải phân biệt rõ ràng:

Giảm chấn (Đệm khí – Cushioning)

• Mục đích: Chỉ để giảm tốc độ ở cuối hành trình (khoảng 20-25mm cuối cùng) nhằm tránh va đập.
• Vị trí chỉnh: Vít nhỏ, thường chìm, nằm trên thân/nắp của xi lanh.

Van tiết lưu (Tốc độ – Speed Control)

• Mục đích: Điều chỉnh tốc độ di chuyển của piston trên toàn bộ hành trình (chạy nhanh hay chậm).
• Vị trí chỉnh: Thường là một van vặn tay lớn hơn, được lắp bên ngoài (gắn trên đường ống khí nén đi vào xi lanh) hoặc tích hợp trên van điện từ.

Tính Năng	Giảm Chấn (Đệm Khí)	Van Tiết Lưu (Tốc Độ)
Phạm vi tác động	Chỉ ở cuối hành trình	Toàn bộ hành trình
Mục đích	Chống va đập, giảm ồn	Điều chỉnh tốc độ chu kỳ
Vị trí chỉnh	Vít nhỏ trên nắp xi lanh	Van lớn trên ống khí
Nhầm lẫn	Vặn vào = Chậm ở cuối	Vặn vào = Chậm toàn bộ

Khi nào chỉnh Đệm Khí vẫn không đủ?

Trong một số trường hợp, ngay cả khi bạn đã chỉnh giảm chấn (đệm khí) đúng cách, xi lanh vẫn va đập. Điều này thường xảy ra khi:

1. Tải trọng bạn đang di chuyển quá nặng.

2. Tốc độ vận hành quá cao.

Lúc này, lực quán tính sinh ra lớn đến mức vượt quá khả năng hấp thụ của đệm khí tích hợp. Đây là giới hạn kỹ thuật của xi lanh.

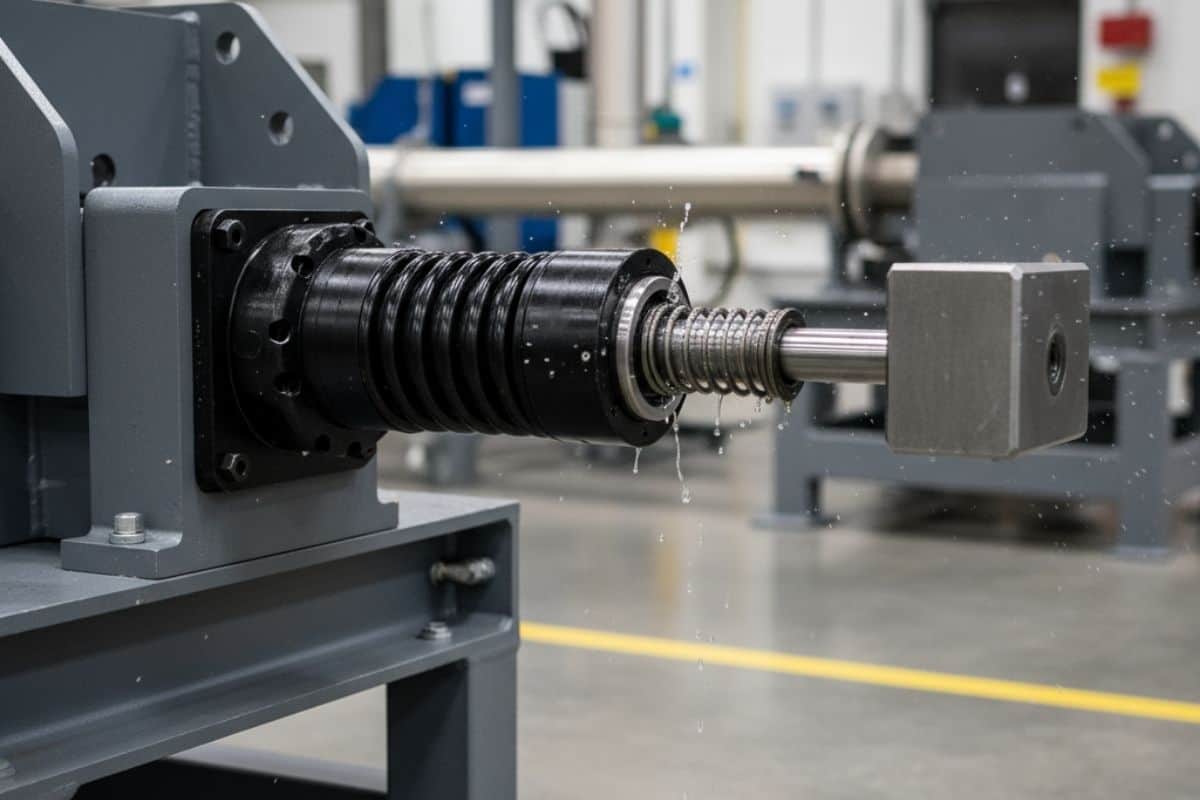

Giải pháp: Bạn cần lắp đặt thêm một Giảm chấn thủy lực (Shock Absorber) chuyên dụng ở bên ngoài, đặt ở cuối hành trình để hấp thụ lực va đập này.

Việc chỉnh giảm chấn xi lanh (đệm khí) tưởng chừng là một thao tác bảo trì đơn giản, nhưng lại ảnh hưởng trực tiếp đến hiệu suất, tiếng ồn và độ bền của toàn bộ máy móc. Một hệ thống được tinh chỉnh êm ái là một hệ thống hoạt động hiệu quả và tiết kiệm chi phí bảo trì.

Hy vọng qua hướng dẫn chi tiết này, bạn đã nắm rõ cách thực hiện chính xác. Việc chủ động kiểm tra và tinh chỉnh đệm khí định kỳ là một phần quan trọng của công tác bảo trì.

Để được tư vấn chuyên sâu hơn về các giải pháp khí nén tự động hóa, hoặc lựa chọn các dòng xi lanh có giảm chấn tiên tiến từ các thương hiệu hàng đầu như SMC, Festo, Airtac, hãy tìm đến các nhà cung cấp uy tín. Tại VCCTrading, các chuyên gia kỹ thuật có thể hỗ trợ bạn chọn đúng loại xi lanh và phụ kiện giảm chấn phù hợp nhất cho ứng dụng đặc thù của mình, đảm bảo vận hành tối ưu và bền bỉ.
